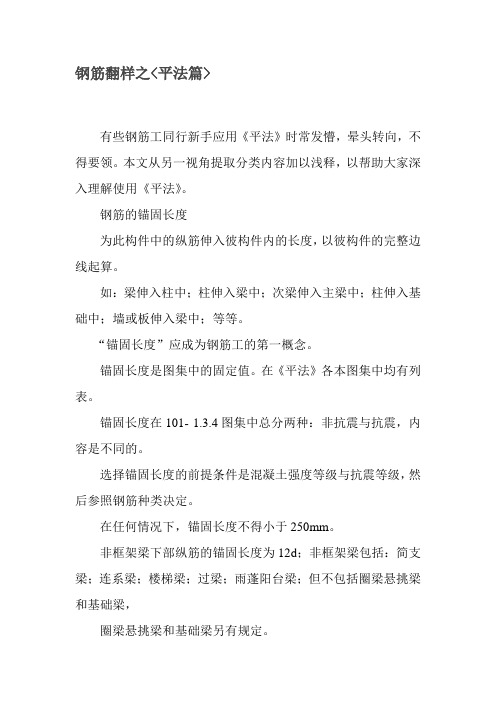

钢筋翻样之<平法篇>有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。
本文从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《平法》。
钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101- 1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
梁、柱、板、剪⼒墙的平⾯表⽰⽅法梁、柱、板、剪⼒墙的平⾯表⽰⽅法1 梁的平⾯表⽰⽅法1.1 平⾯注写⽅式系在梁平⾯布置图上，分别在不同编号的梁中各选⼀根梁，在其上注写梁的截⾯尺⼨和配筋的具体数值。
平⾯注写包括集中标注和原位标注。
集中标注表达梁的通⽤数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值⽤原位标注，使⽤时，原位标注取值优先。
1.2 截⾯注写⽅式系在梁平⾯布置图上，分别在不同编号的梁中各选择1根梁，⽤剖⾯号引出配筋图，并在其上注写梁的截⾯尺⼨和配筋具体数值。
1.3 集中标注内容解释（1）梁编号在实际⼯程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
例：KL2（2A）表⽰第2号框架梁，2跨，⼀端悬挑；L9（7B）表⽰第9号⾮框架梁，7跨，两端有悬挑。
（2）梁截⾯梁编号后⾯紧跟着是梁的截⾯，⼀般⽤“截⾯宽×截⾯⾼”表⽰，如：300×650表⽰梁的截⾯宽为300mm，截⾯⾼为650mm。
（3）箍筋的表⽰⽅法箍筋包括钢筋级别、直径、加密区与⾮加密区间距及肢数等内容。
例：Φ10@100/200（4），表⽰箍筋为⼀级钢筋，直径为Φ8，加密区间距为100，⾮加密区间距为200，均为四肢箍。
Φ8@100（4）/150（2），表⽰箍筋为⼀级钢筋，直径为Φ8，加密区间距为100，四肢箍；⾮加密区间距为150，两肢箍13Φ10@150/200（4），表⽰箍筋为⼀级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。
18Φ12@150（4）/200（2），表⽰箍筋为⼀级钢筋，直径Φ12；梁两端各有18根四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。
（4）梁上下通长筋和架⽴筋的表⽰⽅法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表⽰上部通长筋。
例：集中标注中2Φ25表⽰上部通长筋为两根⼆级钢筋，直径为25。

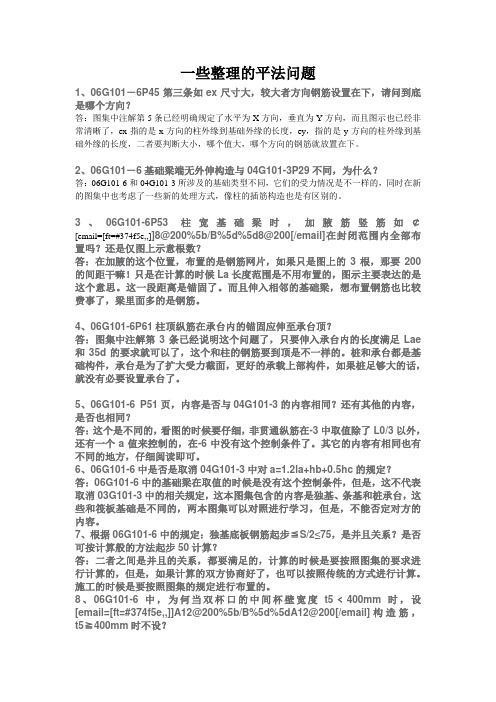

一些整理的平法问题1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=[ft=#374f5e,,]]8@200%5b/B%5d%5d8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae 和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，仔细阅读即可。
6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。
剪力墙的60个平法问答（二）35. 当墙身水平筋遇到连梁或暗梁怎么办？【答】当墙身水平筋遇到连梁或暗梁，不受影响，在梁箍筋外侧连续布置。
【依据】《16G101-1》P7436. 当墙身水平筋遇到楼板、屋面板怎么办？【答】在楼板、屋面板内连续布置。
37. 剪力墙墙身拉筋有哪些布置形式？【答】一般分为梅花形布置和平行布置。
如设计未明确注明，一般用梅花形布置。
【依据】《16G101-3》P1638. 墙身拉筋在楼层中竖向布置范围怎么确定？【答】在楼层中竖向范围内，从楼面往上第二排墙身水平筋开始，至顶板往下第一排墙身水平筋结束。
39. 在墙身宽度水平方向范围内，拉筋怎么布置？【答】从端部的墙柱边第一排墙身垂直筋开始布置。
40. 剪力墙墙身拉筋的间距是多少？【答】一般情况下，墙拉筋间距是墙水平筋或垂直筋间距的2倍。
也就是通常所说的“隔一拉一”。
41. 在连梁、暗梁范围内，需要布置拉筋么？【答】需要。
在连梁和暗梁范围内，拉筋连续布置。
42. 什么是连梁？【答】连接墙肢与墙肢，墙肢与框架柱的梁称为连梁。
连梁一般具有跨度小、截面大，与连梁相连的墙体刚度大等特点。
43. 连梁集中标注“4C16（2/2）；4C16（2/2）”表示什么意思？【答】【依据】《16G101-3》P2144. 连梁里有哪些类型的钢筋？【答】连梁也是梁，所以框架梁有的，连梁也有，包括：纵筋、箍筋和拉筋。
45. 连梁位于中间洞口时，纵筋长度如何计算？【答】连梁纵筋的长度=洞口宽+两端锚固长度max （LaE，600）46. 连梁位于端部洞口时，纵筋长度如何计算？【答】（1）当墙端部够长时，直锚。
即墙端部长度＞max（LaE，600）时，可以直锚，直锚长度为max （LaE，600）。
（2）当墙端部不够长时，弯锚。
即墙端部长度≤max （LaE，600）时，伸至墙端部对边弯折15d。
【依据】《11G101-1》P7447. 连梁箍筋是怎么布置的？【答】（1）中间层连梁：箍筋在洞口范围内布置。
一、什么是剪力墙剪力墙(shear wall)又称抗风墙或抗震墙、结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体。
防止结构剪切破坏，一般为钢筋混凝土造。
剪力墙分为分平面剪力墙和筒体剪力墙。
平面剪力墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。
为增加结构的刚度、强度及抗倒塌能力，在某些部位可现浇或预制装配钢筋混凝土剪力墙。
现浇剪力墙与周边梁、柱同时浇筑，整体性好。
筒体剪力墙用于高层建筑、高耸结构和悬吊结构中，由电梯间、楼梯间、设备及辅助用房的间隔墙围成，筒壁均为现浇钢筋混凝土墙体，其刚度和强度较平面剪力墙高可承受较大的水平荷载。
剪力墙按结构材料可以分为钢筋混凝土剪力墙、钢板剪力墙、型钢混凝土剪力墙和配筋砌块剪力墙。
二、结构功能特效概念和结构效能1．建筑物中的竖向承重构件主要由墙体承担时，这种墙体既承担水平构件传来的竖向荷载，同时承担风力或地震作用传来的水平地震作用。
剪力墙即由此而得名(抗震规范定名为抗震墙)。
2．剪力墙是建筑物的分隔墙和围护墙，因此墙体的布置必须同时满足建筑平面布置和结构布置的要求。
3，剪力墙结构体系，有很好的承载能力，而且有很好的整体性和空间作用，比框架结构有更好的抗侧力能力，因此，可建造较高的建筑物。
4．剪力墙结构的优点是侧向刚度大，在水平荷载作用下侧移小，其缺点是剪力墙的间距有一定限制，建筑平面布置不灵活，不适合要求大空间的公共建筑，另外结构自重也较大，灵活性就差。
一般适用住宅、公寓和旅馆。
5．剪力墙结构的楼盖结构一般采用平板，可以不设梁，所以空间利用比较好，可节约层高。
三、剪力墙施工方案1、钢筋绑扎：1)将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。
先立2～4 根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。
如剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。
2) 剪力墙的纵向钢筋每段钢筋长度不宜超过4m(钢筋的直≤12mm)或6m(直径＞12mm)，水平段每段长度不宜超过8m，以利绑扎。
第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算当基础梁顶与基础板顶一平时：基础插筋长度＝基础高度-保护层+基础底部图22 弯折a+伸出基础顶面外露长度+与上层钢筋连接（图19）（图20）（图21）（图22）钢筋部位及其名称计算公式说明附图中间层竖向钢筋长度＝层高－露出本层的高度+伸出本层楼面外露长度+与上层钢筋连接04G101-3P48注：如采用焊接时，搭接长度为0图24图25 （图24）（图25）钢筋部位及其名称计算公式说明附图顶层竖向钢筋长度＝层高－露出本层的高度－板厚+锚固lae(la)04G101-3P48图26（图26）二、墙身水平筋计算钢筋部位及其名称计算公式说明附图内侧钢筋长度＝墙长－保护层+15d－保护层+15d 03G101-1P47剪力墙钢筋配置若多于两排，中间排水平筋端部构造图27同内侧钢筋(03G101-1P47注5)外侧钢筋外侧钢筋连续通过，则水平筋伸至墙对边，长度＝墙长－2*保护层03G101-1P47根数基础层：在基础部位布置间距小于等于500且不小于两道水平分布筋与拉筋04G101-3P32、45 楼层：(层高－水平分布筋间距)/间距+1 03G101-1P47（图27）三、墙身拉筋计算钢筋部位及其名称计算公式说明附图拉筋长度＝墙厚－2*保护层+max(75+1.9d，11.9d)*2+2d04G101-3P48 图28 根数＝(墙面积－门洞总面积－暗柱所占面积－暗梁面积－连梁所占面积)/(横向间距*纵向间距)当剪力墙竖向钢筋为多排布置时，拉筋的个数与剪力墙竖向钢筋的排数无关。
平法相关知识一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
------------- ------------- 剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。 下面主要介绍剪力墙的钢筋算法，墙柱的算法见2010年第2期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、 剪力墙算量基本方法 1、 水平筋的计算（图集规定） 1）长度计算 水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。 一字型端部无暗柱的水平筋做法：具体做法如图；
采用U形封边或者端部弯折15d。 有暗柱的L形和T形墙水平筋做法：具体做法见图； -------------
------------- 有暗柱的墙水平筋做法：具体做法见图。 2）根数计算 根数=（墙高-起步）/间距+1，扣洞口。 2、 垂直筋的计算 1） 长度计算 基础层： 插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项） 垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。 -------------
------------- 中间层： 垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。 顶层： 垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。
2） 根数计算 根数=（净长-起步）/间距+1，扣洞口。 ------------- ------------- 二、 公共设置项 1、 纵筋搭接接头错开百分率：提供四种选项。 来源：03G101-1第34页和00G101第25页，如图所示。
说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。 影响范围：影响钢筋的搭接长度。 2、 暗梁/连梁/边框梁拉筋配置：按规范设置，如图所示
来源：03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。 说明：根据梁高度不同，配置不同信息的拉筋。 影响：影响梁属性中拉筋的默认值。 3、 暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择 ------------- ------------- 来源：施工工艺不同 影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。
三、 连梁 6、 楼层连梁两侧暗柱内是否布置连梁箍筋：提供“是”和“否”的选择，默认为否。 来源：03101-1第51页。 说明：可以设置洞口两侧的暗柱内是否布置箍筋。 影响范围：影响连梁箍筋根数的计算。 7、 楼层双洞口连梁时，两洞口之间是否设置连梁箍筋：提供“是”和“否”的选择，默认为“否”。 来源：03101-1第51页。 说明：用来设置双洞口连梁，两洞口之间是否设置箍筋。 影响范围：影响连梁箍筋根数的计算。 8、 顶层连梁锚固区箍筋间距：默认为150，如图所示。
来源：03101-1第51页。 说明：平法规定顶层连梁锚固区箍筋间距为150，但是一些设计中规定与平法不同，为了满足不同的设计需要，提供了该项设置。 影响范围：影响顶层连梁的箍筋根数计算。 9、 连梁箍筋、拉筋、侧面纵筋根数计算方式：提供“向上取整+1”等6种计算方式。 来源：用户不同的算量要求。 说明：计算箍筋、拉筋和侧面纵筋根数时，用长度除以间距后，需要确定如何取整。 影响：影响连梁的箍筋、拉筋和侧面纵筋根数的计算。 10、 连梁侧面纵筋距连梁纵筋的距离：默认为s/2。 来源：用户不同的算量要求。 说明：侧面纵筋按照间距输入时，侧面纵筋距离纵筋的间距不同，按间距计算出的根数不同。 影响范围：侧面纵筋按照间距输入时，影响连梁侧面纵筋的根数计算。 11、 连梁交叉暗撑的箍筋加密区长度：默认为600. 来源：03G101-1第52页，连梁交叉暗撑的箍筋加密区长度，如图所示。 ------------- ------------- 说明：存在不同的设计方法，用户存在不同的算量要求，所以提供该设置，与图集设置不同时，可以修改计算设置满足多样的计算要求。 影响范围：连梁交叉暗撑箍筋根数的计算。
四、 暗梁 13、 暗梁/边框梁在中间暗柱内是否布置箍筋：默认为否。 来源：用户不同的算量要求，一些需要布置，一些不需要布置。 说明：暗梁/边框梁与暗柱相交位置，设置是否需要计算箍筋，选择为是，计算暗柱位置的梁箍筋，选择为否，不计算暗柱位置的梁箍筋。 影响范围：影响着暗梁/边框梁的箍筋根数计算。 14、 暗梁/边框梁箍筋、拉筋、侧面纵筋根数计算方式 同第9项。 15、 边框梁与连梁重叠部位的箍筋间距：默认为“同连梁箍筋间距”，可以选择“同边框梁箍筋间距”。 来源：08G101-5第74页，如图所示。 ------------- ------------- 说明：图集规定为边框梁与连梁重叠部位的箍筋间距，同连梁箍筋间距，但是实际工程中也有设计为同边框梁箍筋间距的，所以提供该设置。 影响范围：影响与连梁重叠布置的边框连箍筋根数的计算。 16、 暗梁/边框梁侧面纵筋距暗梁/边框梁纵筋的距离：默认为s/2。 来源：常用做法是s/2 说明：存在有不同的算量要求，所以提供该设置供用户修改，满足不同需要。 影响范围：当侧面纵筋按间距输入时有效，影响暗梁/边框梁的箍筋根数计算。
五、 剪力墙 18、 起始水平分布钢筋距楼面的距离：默认为s/2。 来源：习惯做法是起始钢筋距离楼面距离为s/2。 说明：存在不同的做法，所以提供该设置供用户修改。 影响范围：剪力墙水平钢筋的根数计算。 19、 起始竖向分布筋距暗柱边的距离：默认为s/2。 来源：习惯做法是起始钢筋距暗柱边距离为s/2。 说明：存在不同的做法，所以提供该设置供用户修改。 影响范围：剪力墙竖向钢筋的根数计算。 20、 剪力墙纵筋露出长度：默认为按规范计算，如图所示。 -------------
------------- 来源：03G101-1第48页，如图所示
说明：剪力墙中间层的垂直筋计算公式一般为：层高-本层露出长度+上层露出长度。平法规定，采用不同的连接方式，露出长度不同。 影响范围：影响剪力墙垂直筋的计算。 21、 剪力墙基础插筋弯折长度：默认为按规范计算，如图所示。 ------------- ------------- 来源：04G101-3第32页，如图所示。 说明：平法规定，根据基础厚度的不同，墙插筋在基础层的弯折长度不同。 影响范围：影响剪力墙基础插筋长度的计算。 22、 墙在基础锚固区内的水平分布钢筋排数：默认为2. 来源：04G101-3第32页，如图所示。
说明：墙在基础内的水平筋根数间距≤500，且不少于2根。 23、 暗梁/边框梁梁纵筋与水平钢筋的距离在数值范围内不计算水平钢筋：默认为s/2。 来源：常用做法。 说明：用来控制剪力墙钢筋相对于暗梁／边框梁的起步。 24、 水平钢筋根数计算方式：默认为“向上取整＋１”。 ------------- ------------- 来源：常用算法。 说明：计算剪力墙水平钢筋数量是用高度除以间距分段，ｎ段长度需要ｎ＋１根钢筋。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。 25、 垂直钢筋根数计算方式：默认为“向上取整＋１”。 来源：常用算法。 说明：计算剪力墙垂直钢筋数量是用长度除以间距分段，ｎ段长度需要ｎ＋１根钢筋。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。 26、 墙体拉筋根数计算方式：默认为“向上取整＋１”。 来源：常用算法。 说明：例如采用双向布置，用面积除以间距后加１。软件还提供了“向下取整＋１”、“四舍五入＋１”、“向上取整”、“四舍五入”和“向下取整”供选择。 27、 三、四级抗震及非抗震时竖向一级钢筋的端部做法：默认为“５ｄ直钩”。 来源：根据平法图集０３Ｇ１０１－１第４８页中的规定，如图。
说明：软件提供了“５ｄ直钩”和“１８０度弯钩”供用户选择。当选择为“５ｄ”直钩时，弯钩长度为５ｄ，当选择为“１８０度弯钩”时，弯钩长度为６.２５ｄ。 28、 顶层墙身垂直筋锚固计算起点：默认为“从板底开始计算锚固”。 来源：根据平法图集０３Ｇ１０１－１第４８页中的规定，如图所示。
说明：提供两种选择，“从板底开始计算锚固”和“从梁底开始计算锚固”。处理当前位置同时存在梁和板构件的情况。此项设置仅针对中间变截面及顶层锚固节点１有效。 29、 端柱满足直锚时，水平筋深入端柱内的长度：默认为“ｌａｅ”。 来源：常见做法。 说明：提供两种选择，“ｌａｅ”和“伸至对边”。此设置仅针对【水平钢筋丁字端柱节点】节点一、节点二以及【水平钢筋拐角端柱内侧节点】节点一、节点二有效。
