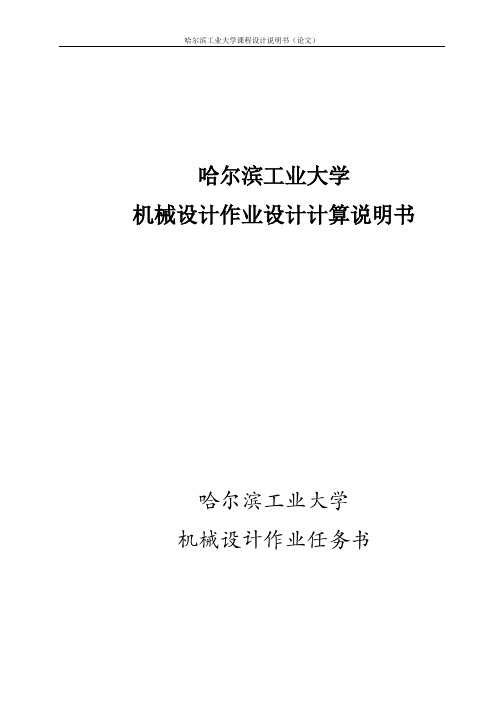

哈尔滨工业大学机械设计作业设计计算说明书哈尔滨工业大学机械设计作业任务书题目：设计螺旋起重器设计原始数据：螺旋起重器是一种简单的起重装置，用手推动手柄即可提升重物。
它一般由底座、螺杆、螺母、托杯、手柄、或扳手等零件所组成。
已知数据：起重量：50kN 最大起重高度：150mm。
目录一、设计题目-----------------------------------------------------------------------------------------------------2二、螺母、螺杆选材-------------------------------------------------------------------------------------------2三、螺杆、螺母设计计算3.1 耐磨性计算-----------------------------------------------------------------------------------------------2 3.2 螺杆强度校核--------------------------------------------------------------------------------------------33.3 螺纹牙强度校核-----------------------------------------------------------------------------------------3 3.4 螺纹副自锁条件校核----------------------------------------------------------------------------------4 3.5 螺杆稳定性校核-----------------------------------------------------------------------------------------4 四、螺母外径及凸缘设计------------------------------------------------------------------------------------5 五、手柄设计----------------------------------------------------------------------------------------------------5 六、底座设计----------------------------------------------------------------------------------------------------6 七、其余各部分尺寸及参数---------------------------------------------------------------------------------7 八、参考资料-----------------------------------------------------------------------------------------------------8一、 设计题目螺旋起重器（千斤顶）已知条件：起重量F Q =50KN ，最大起重高度H=150mm 。
机械设计作业——螺旋起重器的设计题目：螺旋起重器的设计一、概述螺旋起重器是一种利用螺旋结构实现起重和搬运功能的机械设备。
它具有结构简单、操作方便、起重量大等优点，广泛应用于建筑、物流、港口等领域。
本文将介绍一种新型的螺旋起重器设计，包括其工作原理、结构设计、材料选择、传动系统设计等内容。
二、工作原理螺旋起重器的工作原理主要是利用螺旋结构的特点，通过旋转螺旋来实现起重和搬运。
具体来说，当螺旋结构与物体的接触面产生摩擦力时，通过旋转螺旋可以使物体沿着螺旋轴向移动，从而实现物体的提升或下降。
此外，螺旋起重器还可以通过改变螺旋的旋转方向和速度来控制物体的运动方向和速度。
三、结构设计1.整体结构新型螺旋起重器的整体结构包括基座、螺旋轴、螺旋叶片、传动系统、控制系统等部分。
其中，基座是整个设备的支撑结构，螺旋轴和螺旋叶片组成了起重器的核心部分，传动系统为设备提供动力，控制系统则实现对设备的操作和控制。
2.螺旋轴和螺旋叶片设计螺旋轴是螺旋起重器的核心部件之一，其设计需要考虑到强度、刚度、耐磨性等因素。
根据实际需求，我们选用优质合金钢作为材料，经过精密加工和热处理工艺，确保了螺旋轴的高强度和耐磨性。
同时，我们在螺旋轴上设计了循环冷却系统，以降低设备运转时的温度。
螺旋叶片是直接与货物接触的部件，因此其设计需要考虑到强度、耐磨性、自重等因素。
我们选用高强度铝合金作为材料，设计了双层螺旋叶片结构，即内外两层叶片可以相对转动，以增加设备的承载能力。
同时，我们在叶片上设计了圆弧形凸起，以增加与货物的摩擦力，避免货物在提升过程中滑落。
3.传动系统设计传动系统是螺旋起重器的动力来源，其设计需要考虑到功率、效率、稳定性等因素。
我们选用交流电动机作为动力源，通过减速器和齿轮传动系统将动力传递到螺旋轴。
同时，我们还设计了软启动和软停车功能，以增加设备的平稳性和使用寿命。
此外，我们还设计了过载保护和短路保护等功能，以确保设备的安全运行。
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1215102设计者：张紫薇学号：1121510208指导教师：张锋设计时间：2014年10月6日哈尔滨工业大学目录一、设计任务书 (1)二、各部分尺寸计算及校核1、选择螺杆、螺母的材料 (2)2、耐磨性计算 (2)3、螺杆各部分尺寸计算 (2)4、螺杆强度校核 (2)5、螺母螺纹牙强度计算 (3)6、螺纹副自锁条件校核 (4)7、手柄设计…………………………………………………………………………………………… (4)8、螺杆的稳定性校核 (5)9、螺母外经及凸缘设10、底座设计………………………………………………………………………………………………611、其他零件相关尺寸 (7)三、参考文献 (8)一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量F Q=30kN，最大起重高度H o=180mm（题号3.1.1）。
2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。
(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。
二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用45号钢，由参考文献[3]查得抗拉强度MPa 600b =σ，MPa 355s =σ。
螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。
2、耐磨性计算根据螺纹的耐磨性条件 []p hHd FPp s ≤=2π，引进系数2d H =ψ以消去H ，并且对于梯形螺纹，h =0.5p ，因此得[]mm 4.23226.110308.08.032=⨯⨯=≥p F d ψ式中2d ——螺杆螺纹中径，mm ；F ——螺杆所受轴向力，即起重量，kN ；ψ——根据螺母结构选定，对于整体式螺母取ψ=1.2~2.5，此处取ψ=1.6；[]p ——滑动螺旋副材料的许用压强，根据参考文献[2]中表8.11，当螺杆和螺母副材料分别是钢和青铜且低速滑动时，许用压强[]p =18~25，此处取[]p =22 。
（机械制造行业）哈工大机械设计大作业——螺旋起重器哈工大机械设计大作业——螺旋起重器一、概述本次大作业的主题是设计一款螺旋起重器，旨在为机械制造行业提供一种高效、稳定、实用的起重设备。
螺旋起重器是一种通过旋转螺旋轴来提升或降低重物的机械设备，具有结构简单、操作方便、承载能力强等优点。
二、设计要求1.提升能力：最大提升重量为2吨，且在提升过程中不得出现明显的晃动或倾斜现象。
2.旋转速度：旋转速度应可调节，以便根据实际需要调整提升速度。
3.稳定性：设备应具备较高的稳定性，以保证在提升重物时不会发生明显的晃动或倾斜。
4.结构紧凑：设备结构应尽量紧凑，以减少占地面积和重量。
5.操作简便：设备应易于操作，控制精度高，以便实现高效准确的提升。
三、设计方案1.总体结构：螺旋起重器主要由旋转轴、螺旋杆、支撑架、电机和控制系统组成。
旋转轴通过轴承与支撑架连接，支撑架起到稳定和支撑整个设备的作用。
螺旋杆与旋转轴连接，通过旋转轴的旋转实现重物的升降。
电机和控制系统负责驱动旋转轴和调节旋转速度。
2.旋转轴设计：旋转轴是螺旋起重器的核心部件，它需要承受重物的重量和旋转时的扭矩。
因此，我们选择高强度钢材作为旋转轴的材料，并对其进行优化设计以提高其强度和刚度。
此外，我们在旋转轴上设置了一些加强肋和凸起，以提高其抗扭强度。
3.螺旋杆设计：螺旋杆是直接与重物接触的部件，其设计对设备的稳定性和提升能力有重要影响。
我们选择优质钢材作为螺旋杆的材料，并对其进行抛光和强化处理以提高其耐磨性和抗拉强度。
螺旋杆的长度和直径根据实际需要进行了优化设计，使其既能保证设备的稳定性，又能满足最大提升重量的要求。
4.支撑架设计：支撑架是整个设备的支撑结构，其稳定性直接关系到设备的性能。
我们采用高强度钢材制作支撑架，并对其进行优化设计以提高其抗弯强度和抗扭强度。
此外，我们还设置了多个支撑腿以增加设备的稳定性。
5.电机和控制系统设计：电机和控制系统是整个设备的驱动和控制中心。
H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：机械设计设计题目：螺旋起重器设计院系：机电工程学院班级：XXXXX设计者：XXXXX学号：XXXXX指导教师：XXXXX设计时间：XXXXX哈尔滨工业大学题目：设计起重量40,000N ，最大起重高度H=200mm 的螺旋起重器（千斤顶）。
1.选择螺杆、螺母的材料螺杆采用45钢，有参考文献【2】续表10.2查得抗拉强度MPa b 600=σ，MPa s 355=σ。
螺母材料用铝青铜ZCUAL10Fe3（考虑速度低） 2.耐磨性计算螺杆选用45钢，螺母选用铸造铝青铜ZCUAL10Fe3，有参考文献【1】表8.11查得 【p 】=18~25MPa,从表表8.11的相关文献中可以查得，人力驱动时【p 】值可加大20%，则【p 】=21.6~30MPa ，取【p 】=21.6MPa 。
按耐磨性条件设计螺纹中径2d ，选用梯形螺纹，则][8.02p F d Qψ≥。
有参考文献【1】查得，对于整体时螺母系数5.2~2.1=ψ，取0.2=ψ。
则mm mm p F d Q 3.246.210.2400008.0][8.02=⨯=ψ≥、 式中：Q F ---------轴向载荷，N;2d ----------螺纹中径，mm; [p]----------许用应力，MPa 。
2/d H =ψ差参考文献【3】表11.5取公称直径d 可能取值32、36，这里取公称直径mm d 32=，螺距mm P 3=，中径mm d 5.302=，小径mm d 5.281=，内螺纹大径5.324=D 。
说明：此处如果取公称直径mm d 36=，螺距mm P 3=，中径mm d 5.342=，小径mm d 5.321=，内螺纹大径5.364=D ，螺杆强度校核不满足要求。
3.螺杆强度校核螺杆危险截面的强度条件为：21121321634⎪⎭⎫⎝⎛+⎪⎪⎭⎫ ⎝⎛=d T d F Q e ππσ 式中：Q F ---------轴向载荷，N; 3d ----------螺纹中径，mm;1T ----------螺纹副摩擦力矩，()2tan 2'1d F T Q ρ+ψ=，ψ为螺纹升角，7942.15.3031arctan arctan2=⨯⨯==ψππd np [σ]--------螺杆材料的许用应力，MPa 。
机械设计大作业二-设计螺旋起重器（千斤顶）机械设计大作业报告二：设计螺旋起重器（千斤顶）一、设计题目：螺旋起重器（千斤顶）的设计二、设计背景与目的在工程领域，起重器是必不可少的设备之一，用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器，具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器（千斤顶），以满足实际工程应用的需求。
三、设计要求与参数1.设计要求（1）最大起重量：1000kg（2）最大起重高度：100mm（3）螺旋直径：16mm（4）螺旋长度：根据实际需要确定（5）设备应具有足够的强度和稳定性，能够承受较大的载荷和冲击。
2.设计参数（1）材料选择：优质碳素结构钢（如Q235）（2）驱动方式：手动操作（3）传动方式：螺旋传动（4）结构形式：采用紧凑型设计，便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数，确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点，设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案，进行结构设计。
主要包括螺旋部分的长度、直径和材质选择，以及支撑部分的材料和结构形式等。
在设计过程中，应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计，进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择，以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中，应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计，进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择，以及操作机构的运动方式和结构设计等。
在设计过程中，应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析，主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求，具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器，绘制相关图纸，包括总装图、部件图和零件图等。
机械设计大作业+螺旋起重机说明书摘要根据我对日常生活的观察，以及在大学阶段的各个实习，最后选定毕业设计题目为——螺旋输送机的设计。
其原理为：当电动机驱动螺旋轴回转时，加入槽内的物料由于自重的作用，使螺旋叶面旋转，但受着螺旋的轴向推力的作用，向着一个方向推进到卸料口处，物料被卸出，从而达到输送物料的目的。
本输送机传动装置采用NGW型行星齿轮减速器传动，NGW型行星齿轮减速器具有体积小、质量小、传动比大、承载能力大，以及传动平稳和效率高等优点。
本毕业设计主要设计的是——NGW型行星齿轮减速器的设计。
首先通过确定其传动比，再到配齿计算，再确定NGW型行星齿轮减速器各个齿轮的尺寸及啮合参数，最后是行星传动的结构设计及均载机构的设计。
通过本次设计，我对NGW型行星齿轮减速器的各个部分以及其设计过程都有了更加深入的理解。
关键词：螺旋输送机NGW型行星齿轮减速器均载机构AbstractAccording to my observation of daily life, as well as the various internship at the university stage, the final design selected topics for graduate -- spiral conveyer design. Its principles are : When electric motors driven screw axis rotation, the inside of the materials themselves as role-not screw leaf surface, but once the spiral must thrust role toward a direction to the mouth of the discharge Office of materials being discharged to reach carrier materials. The aircraft carrier transmission devices used NGW-planetary gear reducer transmission, NGW-planetary gear reducer with small size, quality small, transmission than large, large carrying capacity and a smooth and efficient transmission of higher advantages.The graduate design major design type planetary gear reducer is --NGW design. First, by defining its velocity ratio, and then to calculate the allocation of teeth, to determine the type of planetary gear reducer NGW various gear and mesh size parameters, planetary transmission is the final design and structure are reflected in the design of institutions. Through this design, I have a deeper understanding to NGW-planetary gear reducer and parts of the design process .Keyword：Spiral conveyer NGW-planetary gear reducerBalanced load institution前言GX型螺旋输送机是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广泛。
目 录一、设计题目-----------------------------------------------------------------------------------------------------2 二、螺母、螺杆选材-------------------------------------------------------------------------------------------2 三、螺杆、螺母设计计算3.1 耐磨性计算-----------------------------------------------------------------------------------------------2 3.2 螺杆强度校核--------------------------------------------------------------------------------------------3 3.3 螺纹牙强度校核-----------------------------------------------------------------------------------------3 3.4 螺纹副自锁条件校核----------------------------------------------------------------------------------4 3.5 螺杆稳定性校核-----------------------------------------------------------------------------------------4 四、螺母外径及凸缘设计------------------------------------------------------------------------------------5 五、手柄设计----------------------------------------------------------------------------------------------------5 六、底座设计----------------------------------------------------------------------------------------------------6 七、其余各部分尺寸及参数---------------------------------------------------------------------------------7 八、参考资料-----------------------------------------------------------------------------------------------------8一、 设计题目螺旋起重器（千斤顶）已知条件：起重量F Q =40KN ，最大起重高度H=200mm 。
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书设计题目：螺旋起重器院系：能源科学与工程学院班级：设计者：学号：指导教师：张锋设计时间： 2015.10.18目录一、设计题目.................................. - 1 -二、螺杆、螺母选材............................ - 2 -三、螺杆、螺母设计计算........................ - 2 -3.1 耐磨性计算............................ - 2 -3.2 螺杆强度校核.......................... - 3 -3.3螺母螺纹牙的强度校核.................... - 4 -3.4 螺纹副自锁条件校核.................... - 5 -3.5螺杆的稳定性校核........................ - 5 -四、螺母外径及凸缘设计........................ - 6 -五、手柄设计.................................. - 6 -5.1手柄长度................................ - 6 -5.2手柄直径................................ - 7 -六、底座设计.................................. - 7 -七、其余各部分尺寸及参数...................... - 8 -八、参考文献.................................. - 8 -哈尔滨工业大学机械设计作业任务书一、设计题目螺旋起重器是一种简单的起重装置，用手推动手柄即可提升重物。
它一般由底座、螺杆、螺母、托杯、手柄、或扳手等零件所组成。
已知条件：F二、螺杆、螺母选材千斤顶采用梯形螺纹螺旋传动，由于螺杆承受载荷较大，且是小截面，故选用45#调质钢。
查参考文献[2]表10.2得b 600 MPa σ=，s 355 MPa σ=。
由于千斤顶属于低速重载的情况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜ZCuAl10Fe 3。
托盘和底座均采用铸铁材料。
三、螺杆、螺母设计计算3.1 耐磨性计算螺杆选用45# 钢，螺母选用铸造铝青铜ZCuAll0Fe3，由参考文献[1]表 5.8 查得[p]=18~25MPa从表 5.8 的注释中可以查得，人力驱动时[]p 值可以加大20%，则[p]=21.6~30MPa取[]25MPa p = 。
按耐磨性条件设计螺纹中径d 2，选用梯形螺纹2d ≥对于整体式螺母，5.2~2.1=ψ，取ψ=2.0 []mm mm P F d Q 63.22252400008.08.02=⨯=≥ψ 式中：2d ——螺纹中径，mm;F Q ——螺旋的轴向载荷，N ； H ——螺母旋合高度，mm;ψ ——引入系数，ψ=H/2d ;[p]——材料的许用压强，MPa;查参考文献[2]表11.5,试取公称直径d=32mm,螺距p=3mm,中径d 2=30.5mm,小径d 3=28.5mm,内螺纹大径D 4=32.5mm 。
3.2 螺杆强度校核千斤顶螺杆危险截面受轴向力F Q 和扭转力矩T 1的作用，这里的扭转力矩是螺纹副的摩擦转矩T 1。
根据第四强度理论，螺杆危险截面的强度条件为 ][)16(3)4(2331223σππσ≤+=d T d F Qe 式中:d 3——螺杆螺纹的小径(mm)；[]σ——螺杆材料的许用应力(MPa);F Q —— 螺杆所受的轴向载荷(N)； T 1——螺杆所受转矩(N ·mm)。
其中螺纹副摩擦力矩21tan(')2Q d T F ψρ=+式中：Q F －－－－－轴向载荷，N ；ψ－－－－－螺纹升角，213arctanarctan 1.793330.5np d ψππ⨯===⨯； 'ρ－－－－－螺纹副当量摩擦角,度；2d －－－－－螺纹中径，mm 。
查参考文献[1]表5.10得钢对青铜的当量摩擦因数'0.08~0.10f =，螺纹副当量摩擦角'arctan 'arctan 0.08~arctan 0.10 4.5739~5.7106f ρ===，取' 5.7106ρ=（由表5.10的注释知，大值用于启动时，人力驱动属于间歇式，故应取用大值）。
代入式中，得mm N o o ⋅=+⨯=80350）7106.57933.1tan(25.30400001T MPa e 8.69)5.288035016(3)5.28400004(2322=⨯⨯⨯+⨯⨯=ππσ 由参考文献[1]表5.9可以查得螺杆材料的许用应力s[]3~5σσ=其中s 355 MPa σ=，则[]71~118 MPa σ=取[]80 MPa σ=。
显然，e []σσ<，螺杆满足强度条件。
3.3螺母螺纹牙的强度校核螺母螺纹牙根部的剪切强度条件为4[]Q F Z D bττπ=≤式中：Q F －－－－－轴向载荷，N ；4D －－－－－螺母螺纹大径，mm ； Z －－－－－螺纹旋合圈数，取10Z =；b －－－－－螺纹牙根部厚度，梯形螺纹0.650.65 3 mm 1.95 mm b p ==⨯=； []τ－－－－－螺母材料的许用切应力。
代入数据计算得MPa MPa 1.2095.15.321040000=⨯⨯⨯=πτ查参考文献[1]表5.9螺母材料的许用切应力[]30~40 MPa τ=，显然[]ττ<,满足要求。
螺纹牙根部的弯曲强度条件为b b 243[]Q F lD Zb σσπ=≤式中：Q F －－－－－轴向载荷，N ；l －－－－－弯曲力臂，mm mm d D l 125.305.32224=-=-=4D －－－－－螺母螺纹大径，mm ； Z －－－－－螺纹旋合圈数，取10Z =；b －－－－－螺纹牙根部厚度，mm ；b []σ－－－－－螺母材料的许用弯曲应力。
数据代入式（6）得MPa MPa b 909.3095.15.321014000032=⨯⨯⨯⨯⨯=πσ 查参考文献[1]表5.9螺母材料的许用切应力b []40~60 MPa σ=。
显然b b []σσ<，即满足螺纹牙的强度条件。
3.4 螺纹副自锁条件校核因螺纹升角o 7933.1=ψ，螺纹副当量摩擦角' 5.7106ρ='ψρ<所以满足自锁条件。
3.5螺杆的稳定性校核螺杆的柔度值34llid μμλ==式中：μ－－－－－长度系数，对千斤顶，可看作一端固定、一端自由，取2μ=；d 3－－－－－螺纹小径，mm ；l －－－－－螺杆的最大工作长度，取螺母中部到另一端支点间的距离，则12002H l h l =+++螺母退刀槽10 3 mm 30 mm H ZP ==⨯=螺母l 退刀槽指螺杆与手柄座相接处的尺寸，查手册知，9mm l =退刀槽。
取手柄直径24 mm d =手柄，由结构尺寸经验公式1(1.8~2)43.2~48 mm h d ==手柄，取145 mm h =，则mm l 269)94515200(=+++=数据代入式（12），得5.755.282692443=⨯⨯==d l μλ 对于45调质钢，当90λ<时：21234010.000134c d F πλ=+ N F 12458145.285.7500013.0134022c =⨯⨯+=π5.21.340000124581>==F Fc因此，满足稳定性要求。
四、螺母外径及凸缘设计由经验公式知，螺纹外径mm mm d D 48325.15.12=⨯=≈。
螺纹凸缘外径mm mm D D 2.67484.14.123=⨯=≈，取mm D 683=。
螺纹凸缘厚mm H b 9~630)3.0~2.0()3.0~2.0(=⨯==,取b=8mm 。
五、手柄设计 5.1手柄长度加在手柄上的力需要克服螺纹副之间相对转动的阻力矩和托杯支承面间的摩擦力矩。
设F 为加在手柄上的力，取F=250N ，L 为手柄长度，则12FL T T =+式中：1T －－－－－螺纹副摩擦力矩，N mm ⋅；2T －－－－－托杯支承面间的摩擦力矩，N mm ⋅。
其中mm N ⋅=803501T ，3312221[(2~4)](2)13[(2~4)](2)QD D T fF D D --+=--+式中：f －－－－－托杯支承面间摩擦因数；Q F －－－－－轴向载荷，N ；57.6m m ~51.232m m 1.8)~(1.6d ~=⨯==）8.16.1(D ，取D=54mm 25.6m m ~19.232m m 0.8)~(0.6d ~=⨯==）8.06.0(1D ，取D 1=20mm 代入得：mm N D D D D fF T Q ⋅=--≈+--+--⋅=9075522502250*40000*12.0*31)2()]4~2([)2()]4~2([3122332123132 mm F T T L 684250907558035021=+=+=取L =200mm,加套筒长500mm 。
5.2手柄直径手柄直径d 手柄应满足 []b z d T T W T T σπσ≤+=+=32121)(32手柄手柄材料的许用弯曲应力s[] 1.5~2b σσ=其中s 205 MPa σ=，则[]b σ=102.5~137MPa,取[]b σ=130MPa 。
[]mm 76.23mm 32213=+≥b T T d σπ）（手柄取手柄直径mm 24=手柄d六、底座设计螺杆下落至底面，再留20~30mm 的空间，底座铸造起模斜度1:10，壁厚mm 9=δ。
由经验公式，mm S 18~5.13)2~5.1(==δ,取S=16mm 。
mm lD D 8.1215/2696810235=+=+≈ ，取mm D 1225= mm D D 52.1704.154==，取mm D 1724=结构确定后校核下底面的挤压应力：MPa D D Fp 47.310)122172(41040)(462232524=⨯-⨯⨯⨯=-=-ππσ 底座选择铸铁HT200，查GB/T 9439—1988知 S=16mm 的铸铁的MPa b 130≥σMPa b p )65~52(130*)5.0~4.0()5.0~4.0(][===σσ。
][p p σσ<底座满足设计要求。
