六类配线架 制作标准

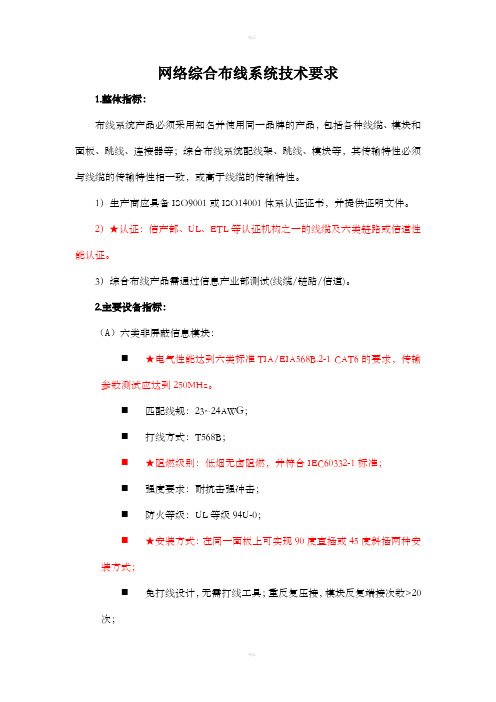

网络综合布线系统技术要求1.整体指标：布线系统产品必须采用知名并使用同一品牌的产品，包括各种线缆、模块和面板、跳线、连接器等；综合布线系统配线架、跳线、模块等，其传输特性必须与线缆的传输特性相一致，或高于线缆的传输特性。

1）生产商应具备ISO9001或ISO14001体系认证证书，并提供证明文件。

2）★认证：信产部、UL、ETL等认证机构之一的线缆及六类链路或信道性能认证。

3）综合布线产品需通过信息产业部测试(线缆/链路/信道)。

2.主要设备指标：（A）六类非屏蔽信息模块：⏹★电气性能达到六类标准TIA/EIA568B.2-1 CAT6的要求，传输参数测试应达到250MHz。

⏹匹配线规：23~24AWG；⏹打线方式：T568B；⏹★阻燃级别：低烟无卤阻燃，并符合IEC60332-1标准；⏹强度要求：耐抗击强冲击；⏹防火等级：UL等级94U-0；⏹★安装方式：在同一面板上可实现90度直插或45度斜插两种安装方式；⏹免打线设计，无需打线工具；重反复压接，模块反复端接次数>20次；⏹插拔次数：大于750次；⏹标准：ISO/IEC 11801:2002 EC2.0；（B）工作区面板：⏹白色86方形单口/双口面板；⏹★模块安装方式：90度垂直或45度（斜角）安装；⏹应带有标签、色标及明显的标识以区分数据点或语音点，并留有可填写编号的空间；⏹★强度要求：耐抗击强冲击；（C）六类4对非屏蔽双绞线（UTP）：⏹线规：23~24AWG⏹规格：100欧姆，250MHz。

⏹芯线对数：4对，每芯带有彩色护套。

⏹在衰减、近端串扰衰减、结构回波损耗、近端串扰衰减与衰减比的技术参数上符合最新六类国际标准。

⏹★中心十字芯骨架,最大程度上保证安装过程中不破坏双绞线绞距.从而提供更大的传输带宽和传输速率。

⏹带宽：通过350MHz下测试，保证250MHz下测试符合最新六类国际标准。

⏹特性阻抗（Ohm）:100 ±15，传播延迟值(ns/100m)：<536，延迟偏差：最大45 ns。

六类布线安装方法要点由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。

但是，六类布线由于性能标准非常严格，因此，对安装质量要求更高。

在六类布线中的任何安装错误或走所谓的“捷径”，都有可能导致测试勉强合格或不合格，因此，大多数制造商在产品出售时，都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法，这也许是六类布线安装标准出台前保证布线质量的有效方法之一。

比如美国著名的Molex企业布线网络部多年来一直强调，其产品需由经认证的优质安装商采用优质的方法安装，它认为产品及其安装对布线系统的整体质量将产生同样的影响。

那么，在六类布线安装过程中有哪些重要问题需要注意的呢？1．电缆拉伸张力不要超过电缆制造商规定的电缆拉伸张力。

张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音（包括近末端交扰、远端串音及其衍生物）能力以及电缆的结构化回波损耗，进而改变电缆的阻抗，损害整体回波损耗性能，影响高速局域网（如吉位以太网）的传输性能。

此外，张力过大还可能导致线对散开，损坏导线。

2．电缆弯曲半径避免电缆过度弯曲。

因为这可能导致线对散开，引起阻抗不匹配及不可接受的回波损耗性能。

另外，弯曲过度还会影响电缆中的线对绞距，电缆内部4个线对绞距的改变将导致噪声抑制问题。

一般情况下，电缆制造商都建议，安装后的电缆弯曲半径不得低于电缆直径的8倍。

对典型的六类电缆，弯曲半径应大于50mm。

在安装过程中，最可能出现电缆弯曲的区域是配线柜。

大量的电缆引入配线架，为保持布线整洁，可能将某些电缆压得过紧、弯曲过度，而这种情况通常是看不见的，因而常常被疏忽，从而降低布线系统的性能。

如果制造商提供了背面线缆管理设备，那么就要根据制造商的建议使用这些设备。

器件内部的电缆弯曲半径有着更加严格的限制。

一般来说，安装过程中的电缆弯曲半径是电缆直径的8倍。

六类布线安装方法AN/NZS 3080、TIA 或ISO 的六类规范中并没有详细列出任何新的安装方法。

几年前为五类布线规定的安装方法也适用于六类布线。

其差别在于，由于六类具有非常严格的性能标准，因此其对安装质量要求更高。

六类布线中的任何安装错误或捷径，都有可能会导致测试勉强合格/不合格。

与大多数负责的制造商一样，Molex 企业布线网络部强烈建议严格遵守布线标准文件中规定的安装方法及我们随产品提供的建议作法。

Molex 企业布线网络部多年来一直规定，认证安装商必须采用优质的安装方法，因为产品和安装会对布线系统的整体质量产生同样的影响。

在安装过程中需要考虑的部分重要问题包括：1．电缆拉伸张力不要超过电缆制造商规定的电缆拉伸张力。

张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音(NEXT、FEXT 及衍生物) 的能力，及严重影响电缆的结构化回波损耗，这会改变电缆的阻抗，损害整体回波损耗性能。

这些因素是高速局域网系统传输中的重要因素，如千兆位以太网。

此外，这可能会导致线对散开，可能会损坏导线。

2．电缆弯曲半径避免电缆过度弯曲，因为这会改变电缆中线对的绞距。

如果弯曲过度，线对可能会散开，导致阻抗不匹配及不可接受的回波损耗性能。

另外，这可能会改变电缆内部4 个线对绞距之间的关系，进而导致噪声抑制问题。

各电缆制造商都建议，电缆弯曲半径不得低于安装后的电缆直径的8 倍。

对典型的六类电缆，弯曲半径应大于50 毫米。

存在问题的最关键区域之一是配线柜，因为大量的电缆引入配线架，为保持布线整洁，可能会导致某些电缆压得过紧、弯曲过度。

这种情况通常看不见，即使最敬业的安装人员也可能会因为疏忽而降低布线系统的性能。

如果制造商提供了背面线缆管理设备，那么要保证根据制造商建议使用这些设备。

但是，器件内部的电缆弯曲半径有着不同的(更加严格的)限制。

一般来说，安装过程中的电缆弯曲半径是电缆直径的8倍。

在实践中，在背面盒中的弯曲半径以50 毫米为宜，进线的电缆管道的最小弯曲半径是100毫米。

结构化六类综合布线系统XXX，以智能化通讯办公、电子信息数据监控、信息管理为主；此次布线工程主要是进行XXX智能信息网络的建设，在国内信息网络工程的标准基础上加以完善，我们将为用户提供100Mbps到户的网络接口，以适应将来高速Internet需求；XXX 结构化综合布线系统作为智能化结构的重要组成部分，我们力争做到在尽可能减少一次性投资的基础上，协调好近期使用和远期发展的关系，建立起一个技术先进、开放式的智能信息管理系统。

用户需求分析:1）综合布线系统的结构、性能要符合国内、国际标准和规范,满足各个系统目前和未来发展的需要。

2）综合布线系统应以电脑系统等为服务对象，同时尽可能为各个弱电系统提供统一信息传输布线平台。

它应有利于各个系统自身组网和传递信息，有利于各个系统之间的互连，有利于各个系统与外界的连网。

3）布线系统要具有高性能和相当的超前性,能够满足各个系统目前和未来新技术、新产品对传输的需求。

4）同时布线系统在设计和实施中应充分考虑办公的具体特点，在信息点的选取、线缆配置等各方面满足网络系统的要求。

5）布线系统应采用符合国内、国际标准的名牌布线产品，技术上要领先,同时要经过国内、国际广泛和较长期使用,具有良好的技术支持和服务。

第二章 XXX综合布线系统设计依据《智能建筑设计标准》GB/T50314-2000；民用建筑线缆标准EIA/TIA570；民用建筑通信管理标准EIA/TIA606；民用建筑通信管理标准EIA/TIA607;国际建筑布线标准IEC/ISO11801；光纤分布式数据接口高速局域网标准ANSIFDDI；综合业务数字网基本数据速率接口标准CCITTISDN；建筑与建筑群综合布线系统设计规范GBT50311—2000;建筑与建筑群综合布线系统工程施工及验收规范GBT50312—2000；《商用建筑线缆标准》EIA/TIA568A；《商用建筑线缆标准》EIA/TIA569；《民用建筑电气设计规范》JGJ/16—92；《建筑设计防火规范》GBJ16—37《工业企业通信接地规范》GBJ79-85中华人民共和国通信行业标准大楼通信综合布线系统标准YD/T926。

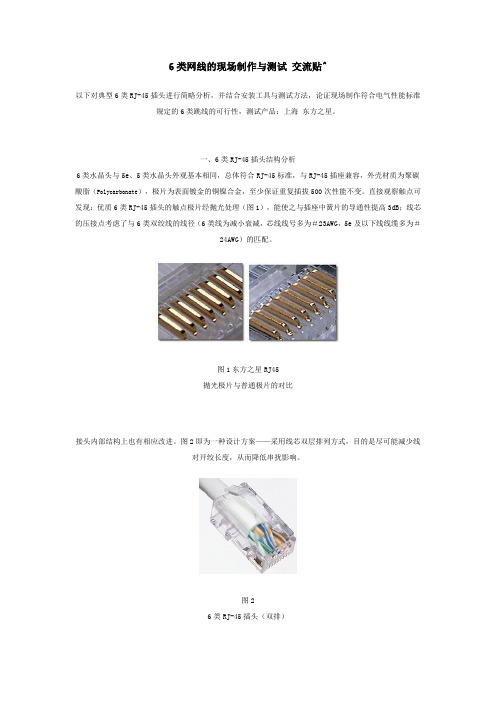

6类网线的现场制作与测试交流贴^以下对典型6类RJ-45插头进行简略分析，并结合安装工具与测试方法，论证现场制作符合电气性能标准规定的6类跳线的可行性，测试产品：上海东方之星。

一、6类RJ-45插头结构分析6类水晶头与5e、5类水晶头外观基本相同，总体符合RJ-45标准，与RJ-45插座兼容，外壳材质为聚碳酸脂（Polycarbonate），极片为表面镀金的铜镍合金，至少保证重复插拔500次性能不变。

直接观察触点可发现：优质6类RJ-45插头的触点极片经抛光处理（图1），能使之与插座中簧片的导通性提高3dB；线芯的压接点考虑了与6类双绞线的线径（6类线为减小衰减，芯线线号多为＃23AWG，5e及以下线线缆多为＃24AWG）的匹配。

图1东方之星RJ45抛光极片与普通极片的对比接头内部结构上也有相应改进。

图2即为一种设计方案——采用线芯双层排列方式，目的是尽可能减少线对开绞长度，从而降低串扰影响。

图26类RJ-45插头（双排）但这种设计显然存在“误解3”提到的安装问题——怎样保证8根线快速、准确地插接到位？加大开绞长度可以降低线芯的插接难度，但有悖于上下两层、减小开绞的设计初衷。

为提高可操作性，出现了图3（a）所示的分体式插头。

多了一个插件——用户可将各线对按接线图要求先穿入插件，然后再将插件整体放入RJ-45连接器内，进行压接。

图3（b）显示了线对的安装状态。

图3（a）分体式6类水晶头图3（b）线对安装插件的形式因厂商不同也有所不同，插头本身也有屏蔽和非屏蔽、有无尾护套之分。

图4显示了这些区别。

图4 不同形式插件与插头问题似乎已被圆满地解决了，只要将做好的跳线测试一下，电气性能符合要求（TIA/EIA 568-B.2-1）则可投入使用了。

但是，不要忽略一个细节——它会直接影响跳线与插头的机械性能。

图5是一个RJ-45插头各压接点的示意图。

图5 压接点与剥线长度从图中可看到，除要求导电部分压接到位以外，线缆护套应压接在插头内，以使线缆所受外应力主要由护套承担，而不对芯线造成直接抻拉与弯折。

综合布线系统施工工艺标准1 端接设备安装及续接1.1 双绞线端接的一般要求*线缆在端接前，必需检察标签颜色和数字的含义，并按顺序端接;*线缆中间不得产生接头现象;*线缆端接处必需卡接牢靠，接触良好;*线缆端接处应符合设计和厂家安装手册要求;*双绞电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接。

所有需要端接的设备必须采用独立封装;系统端接前应确认电缆敷设已经完成，设备间土建及装修工程完成，具有清洁的环境和良好的照明条件，配线架已经安装好，核对电缆编号无误;剥除电缆护套时应采用专用开线器，不得刮伤绝缘层，电缆中间不得产生断接现象;端接前须准备好配线架端接表，电缆端接依照端接表进行。

1.2 六类模块化配线架的端接首先把配线架按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线架需配有1个2U的水平理线架。

(1)在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

(2)从右到左穿过线缆，并按背面数字的顺序端接线缆;(3)对每条线缆，切去所需长度的外皮，以便进行线对的端接;(4)对于每一组连接块，设置线缆通过末端的保持器(或用扎带扎紧)，这使得线对在线缆移动时不变形;(5)当弯曲线对时，要保持合适的张力，以防毁坏单个的线对;(6)对捻必需正确地安置到模块的分开点上。

这对于保证线缆的传输性能是很重要的;(7)开始把线对按顺序依次放到模块后板相对应的索引条中，色码依次为棕、棕/白、橙/白、橙、绿/白、蓝、绿、蓝/白;(8)用手指将线对轻压到索引条的夹中，使用斜口钳将伸出的导线头剪断。

(9)用模块专用压接工具将模块后板压入模块基座。

(10)将模块装到配线架上。

(11)将标签贴到配线架上，以标示此区域。

1.3 接插式配线架的端接(1)第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

六类综合布线招标技术要求1.1综合布线系统1.1.1项⽬概述重庆融汇温泉.卡尔森丽笙酒店位于重庆市沙坪坝区，覆盖⾯积约8万⽅，整个楼地上⾼15层，地下三层，酒店负三层⾄地上三层主要以酒店办公管理为主，4到15层以酒店客房为主。

本综合布线系统⼯程是重庆融汇温泉.卡尔森丽笙酒店整个弱电系统的基础链路，也是整个酒店今后运转的信息⾼速公路，是酒店信息处理⽹络的基础平台，利⽤综合布线系统为计算机⽹络、语⾳通信、图像、多媒体等各种信息提供⾼速传输通道。

因此，综合布线系统要求具有先进性、开放性、灵活性、可靠性、冗余性，达到使⽤灵活、扩充⽅便、管理简便、维护容易的⾼标准布线系统⽬标，并保持在未来10年以⾄20年内保持先进性。

综合布线系统产品需要考虑环境的影响，其⼯作温度要求达到-40℃～70℃。

综合布线系统要求符合TIA/EIA 568-B.2-1 6类UTP最新的国际标准。

系统整体信道带宽性能要求能够⽀持⾄少250MHz以上的数据传输。

其应⽤能够充分保证整个系统⾼速、可靠的信息传输要求，适应现在和将来的技术发展。

客户的计算机⽹络系统主⼲采⽤万兆以太⽹技术，因此，综合布线系统主⼲线要求按照万兆光纤布线标准进⾏设计，符合基于光缆的万兆以太⽹标准IEEE 802.3ae；⽔平布线要求⽀持千兆以太⽹需求，⽀持基于铜缆的千兆以太⽹标准IEEE 802.3ab。

投标⼈所提供的综合布线系统配线架、跳线、信息模块、线缆等主要产品元件以及由其构成的链路须提供传输特性测试报告，以证明其传输特性符合本规格书中提出的所有技术指标。

综合布线系统要求采⽤开放式结构，适⽤于主流⽹络拓扑结构，并能适应不断发展的⽹络技术的需求，能⽀持综合信息传输和连接（计算机数据通信处理、话⾳通讯、图像传输、视⾳频传输以及各种控制信号的通信等多种应⽤类型）。

综合布线系统采⽤模块化结构，保证系统能很容易的扩充和升级。

系统中任何⼀个信息点都能够连接不同类型的计算机设备和其它信息设备。
