静电防护措施(技术手册)

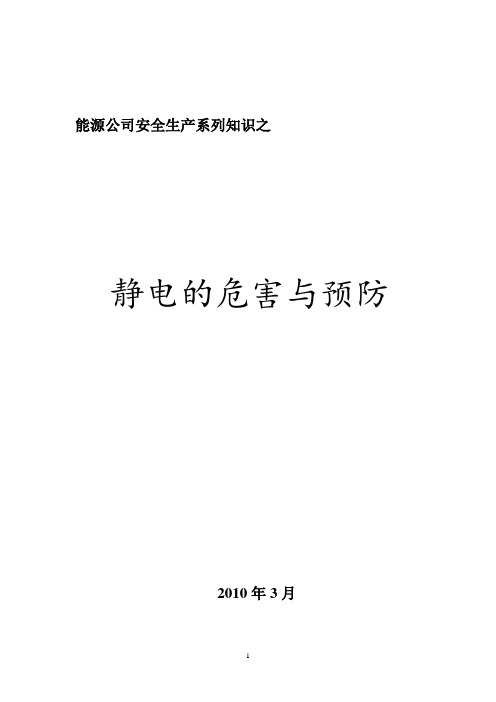

能源公司安全生产系列知识之静电的危害与预防2010年3月前言随着现代科学技术的飞速发展，以及生产自动化、高速化和精密化程度的迅速提高，静电现象造成的危害也日益引起人们的重视。

近年来随着安全管理的提升，化工安全生产有了很大的提升，但是因为静电带有很强的隐蔽性，往往被忽视，因此静电成为威胁化工生产安全的大敌。

本手册引用《防静电通用规范》、《SH 3097—2000石油化工静电接地设计规范》的相关内容。

第一章名词解释名词术语1工业静电静电是对观测者处于相对静止的电荷。

由它所引起的磁场效应较之电场效应可以忽略不计。

静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。

工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。

2 带电体正负电荷数量不相等，对外界显示电的特性的物体或系统。

3 带电区带电体上积聚静电的部位。

4 物质静电特征参数体积电阻率表征物体内导电性能的物理量。

它是单位横截面积、单位长度上材料的电阻值，其单位为欧[姆]·米（Ω·m）表面电阻率表征物体表面导电性能的物理量。

它是正方形材料两对边间的电阻值，与物体厚度及正方形大小无关，其单位为欧[姆]（Ω）。

3 电导率表征材料导电性能的物理量。

其与电场强度之乘积等于传导电流密度，即σE=j。

电导率的单位为西[门子]/米（S/m）。

5 静电起电、积聚和消散静电起电由于物体的接触分离、静电感应、介质极化和带电微粒的附着等原因，使物体正负电荷失去平衡或电荷分布不均，而在宏观上呈现带电的过程。

静电积聚由于某种起电因素使物体上静电起电的速率超过静电消散的速率而在其上呈现静电荷的积累过程。

静电泄漏带电体上的电荷通过带电体自身或其他物体等途径向大地传导而使之部分或全部消失的过程。

静电消散带电体上的电荷由于静电中和、静电泄漏、静电放电而使之部分或全部消失的过程。

静电静置时间在有静电危险的场所进行生产时，由设备停止操作到物料（通常为液体）所带静电消散至安全值以下，允许进行下一步操作所需要的时间间隔。

ESD作业指导一、背景介绍静电放电（Electrostatic Discharge，简称ESD）是指在两个物体之间发生电荷的转移或放电过程。

ESD会对电子设备、集成电路等敏感器件造成损害，甚至导致设备故障。

为了保护设备免受ESD的影响，需要在作业过程中采取一系列的防护措施。

二、ESD作业指导原则1. ESD感应区域划定根据ESD防护标准，将作业区域划分为三个区域：无ESD防护区域（Non-ESD Protected Area，简称NPA）、ESD受限区域（ESD Protected Area，简称EPA）和最小ESD感应区域（Minimum ESD Sensitive Area，简称MSA）。

确保在EPA和MSA区域内进行ESD敏感器件的操作。

2. 人员防护（1）穿戴ESD防护服：在EPA和MSA区域内，所有人员必须穿戴合适的ESD防护服。

防护服应具备良好的导电性能，能够将静电荷导向地面。

（2）佩戴ESD防护手套：在操作ESD敏感器件时，佩戴合适的ESD防护手套。

手套应具备良好的导电性能和抗静电放电能力，以防止静电荷的积累和放电。

（3）使用ESD防护鞋：在EPA和MSA区域内，穿戴合适的ESD防护鞋。

防护鞋应具备良好的导电性能，能够将静电荷导向地面。

3. 工作环境控制（1）地面导电性：EPA和MSA区域的地面应具备良好的导电性能，以便将静电荷迅速导向地面。

地面导电性应符合相关标准要求。

（2）工作台面导电性：工作台面应具备良好的导电性能，以便将静电荷迅速导向地面。

工作台面导电性应符合相关标准要求。

（3）静电消除设备：在EPA和MSA区域内，应配备静电消除设备，如静电消除器、静电消除喷雾等。

定期检测和维护这些设备，确保其正常工作。

4. 工具和设备防护（1）使用ESD防护工具：在EPA和MSA区域内，使用具备良好导电性能的工具。

工具表面应光滑，无锈蚀、划痕等缺陷，以减少静电荷的积累。

（2）使用ESD防护垫：在工作台面上放置ESD防护垫，以减少静电荷的积累，并提供良好的导电性能。

版本变更记录版本变更内容描述批准人批准日期A 初版发行（恒信静电中心培训专用）目录1目的2适用范围3名词解释4功能权责5生产流程6管理要求6.1基本原理6.2修正6.3静电敏感件6.4ESD培训6.5产品认可6.6符合性验证6.7接地6.8人员接地6.9EPA6.9.1区域界定6.9.2人员管控6.9.3绝缘体管控6.9.4孤立导体管控6.10包装6.11标记7持续改进8相关程序文件及记录表单9参考文件1．目的公司按照ANSI/ESDS20.20和IEC61340-5-1标准实施静电防护管理，其目的在于：1)减少静电对产品的损害，提高产品品质，提高客户满意度。

2)明确静电防护措施和实施要求，为公司各部门和生产环节的防静电建立统一规则。

3)建立规范要求供应商和其他协作/服务公司提供满足期望的产品或服务。

4)通过二方、三方稽核，获得客户/机构认可，持续改进提高静电防护水平。

2．适用范围本ESD管理手册适用于公司所有静电放电敏感元器件的生产过程，也适用于外协厂方、供应商和合作方等与静电敏感件相关各方，同时也适用于公司产品的最终用户的静电放电防护控制。

本ESD管理手册适用于静电放电敏感度大于等于人体模型(HBM)100伏和带电器件模型(CDM)200伏以及孤立导体(Insulatedconductor)35伏的电气或电子零件、装置和设备等的制造、维修、组装、安装、包装、标签，服务、测试、检验或其它处理活动。

若今后处理的静电放电敏感元器件的敏感电压值低于三种模型中任何一种，应立即重新评估控制荐，修正控制措施和要求限值，变更本ESD管理手册后继续实施。

3．名词解释本ESD管理手册中使用的名词参考ANSI/ESDADV1.0-2014，为使用人员理加容易理解和实施，结合公司惯用语，对手册中常用的名词作出解释。

ACequipmentground，交流设备接地：交流设备电源线中地线的接地。

AuxiliaryGround，辅助接地：单独使用交流设备接地以外的接地，包括专设的弱电接地，静电接地。

机房设计技术手册1. 引言机房是现代科技发展的重要基础设施之一，它既承载着各种服务器、网络设备和数据存储设备，也承担着保障数据安全和设备运行稳定的重要任务。

本篇技术手册旨在介绍机房设计的关键要素和技术细节，帮助读者深入了解机房设计的理论基础和实践指南。

2. 机房位置选址机房位置选址是机房设计的首要考虑因素。

在选择机房位置时，需要考虑以下几个方面：2.1 距离安全因素：机房应尽量远离易受灾地区，如洪水、地震等灾害区域。

2.2 供电便利性：机房应尽量靠近供电站点，以保证稳定的电力供应。

2.3 通风散热条件：优选位置应考虑自然通风散热条件，减少机房内设备的过热风险。

3. 机房布局设计机房布局设计是保障设备运行效果的重要环节。

以下几点是合理布局设计的关键：3.1 路线规划：设备之间的通行路线应合理规划，避免设备之间相互干扰。

3.2 区域划分：根据设备的性质和维护需求，将机房划分为不同的功能区域，如服务器区、交换机区和电源区等。

3.3 空间利用：充分利用机房空间，合理规划设备存放位置，避免空间浪费。

4. 机房设备选型机房设备选型直接关系到机房运行的效率和稳定性。

在选择机房设备时，需要考虑以下几个方面：4.1 服务器选型：选择性能稳定、能耗低的服务器，以满足机房服务器运算需求。

4.2 网络设备选型：选用带宽充足、性能稳定的网络设备，以确保数据传输的稳定和高效。

4.3 灭火设备选型：选择合适的灭火设备，以应对机房发生火灾的风险。

5. 机房安全设计机房是数据存储和处理的核心场所，因此安全设计至关重要。

以下几个方面是机房安全设计的重点：5.1 防火措施：安装火灾报警系统和自动灭火系统，并定期进行消防设备维护保养。

5.2 门禁系统：设置门禁系统，限制非授权人员进入机房。

5.3 监控系统：安装监控摄像头，实时监测机房运行状态和异常情况。

6. 机房电力设计机房电力设计是机房建设中的核心环节之一，以下几点需要特别注意：6.1 供电备份：设备应提供备用电源接口，以便在主电源故障时能够切换至备用电源。

ESD防静电技术手册1.0目的规定ESD S20.20-2007防静电控制技术规范，为产品在元器件进料、制造、贮存、包装等各个环节提供明确可靠的ESD 技术支持，从整体上提高公司静电防护和控制水平，提高客户的满意度。

2.0范围本规范适用于公司内部静电防护工程的设计、使用、管理、维护和检测。

同时，此标准也适用于公司的电子设备的最终用户的静电放电控制。

3.0公司ESD组织结构和职责确保职责和权限被明确定义并得到充分沟通，以保证公司ESD体系有效运行。

3.2 ESD 小组成员：3.2.1制定ESD程序文件、检测标准、和检测项目和检测频率。

3.2.2建立ESD培训制度，包括每年的周期性培训。

3.2.3制定ESD稽核项目、稽核频率并指定稽核人员。

3.2.4抽样检查公司ESD日常执行情况。

3.2.5ESD相关的计量仪器定期校验。

3.2.6ESD基础设施的建立。

3.2.7各静电防护区域静电防护线网的维护和检测。

3.2.8温度和湿度的管控。

3.2.9对新进厂的职员工进行防静电知识的培训。

3.3采购部：3.3.1按要求购置防静电物品。

3.3.2 需要时取得防静电物品的防静电证书。

3.4生产部：3.4.1执行防静电措施。

3.4.2部门防静电知识的倡导与培训。

3.4.3部门防静电项目的检查。

3.5PE部：3.5.1负责对SMT车间的静电装置、接地装置防静电项目的检查。

3.5.2负责对各种感组件识别要求标准并通知相关部门；3.5.3负责对防静电区域仪器监管3.5.4部门培训静电知识；4.0ESD概要本文主要从静电控制的五个方面(即人员、设备、物料、方法和环境)来论述ESD 规范，贯穿了公司产品设计、制造、贮存、包装等各个环节防静电控制，详细介绍了防静电设施的技术要求、检测方法和作业指导等内容。

4.1 定义4.1.1 ESD：Electro-Static Discharge 静电释放。

4.1.2抗静电材料：同种材料或类似材料相互摩擦，几乎不产生静电荷的材料。

ESD S20.20：2014防静电管理体系一整套文件(手册+推行计划+认证指引+操作指引+测试报告)1.ESD S20.20：2014防静电管理体系手册2.ESD S20.20：2014管理体系推进计划3.ESD S20.20：2014防静电管理体系认证指引4.ESD S20.20：2014防静电管理体系操作指引5.ESD S20.20：2014防静电管理体系测试报告模板X X有限公司ESD S20.20防静电手册手册编号: ESD-001手册版本: A/0发行日期: 2019年05月06日拟定: 日期:审核: 日期:批准: 日期:目录章节号标题1.0 目的2.0 范围3.0 公司ESD架构图/职责/任命书3.1 ESD总负责人职责3.2 ESD小组成员职责3.3 采购部职责3.4 生产部职责3.5 PE部职责4.0 ESD概要5.0 本公司的静电敏感器件列表6.0 静电防护区域（EAP）的蜀定和标识6.1 EAP划分6.2 EPA静电控制措施6.3 EAP标识6.4 防静电性能标准7.0 静电敏感区域的工程环境防静电规范7.1 防静电工程环境的要求7.2 地面的技术要求7.3 防静电保护接地的要求8.0 静电敏感区域的人员防静电规范8.1 各类人员的防静电知识培训要求及职责8.2 人体静电防护系统8.3 临时或外来人员的防静电管理9.0 静电敏感区域的防静电操作规范10.0 静电敏感区域的工作台、工装、设备以及防静电器材的防静电规范1目的规定ESD S20.20-2014防静电控制技术规范，为产品在元器件进料、制造、贮存、包装等各个环节提供明确可靠的ESD 技术支持，从整体上提高公司静电防护和控制水平，提高客户的满意度。

2范围本规范适用于公司内部静电防护工程的设计、使用、管理、维护和检测。

同时，此标准也适用于公司的电子设备的最终用户的静电放电控制。

3公司ESD组织结构和职责任 命 书本公司依据ESD S20.20:2014防静电管理体系要求建立的，为确保公司防静电管理体系有效地建立、健全、运行和保持，特任命 先生 为ESD总负责人，全面负责ESD体系的建立、实施、保持、改进，并负责与ESD体系有关的内外部各方的联系协调工作。

概述火工品生产中的静电防护措施【摘要】火工品生产中，由于火工品易爆炸、爆炸能量大等特点，因此要对火工品生产过程中可能导致火工品爆炸的因素——进行防护，以达到安全生产的目的。

【关键词】火工品；生产；经典防护中图分类号：TJ45 文献标识码：A 文章编号：前言文章简述了火工品生产静电防护中的基本概念和静电危害产生的基本条件，通过分析，并结合自身实践经验和理论知识，对火工品生产中的静电防护的措施进行了探讨。

二、火工品生产静电防护中的基本概念1.静电放电机理物体通过接触、分离、摩擦三个过程成为带电体。

接触过程形成近似于平行板电容器的偶电层，决定了物体带电的正负性。

分离过程伴随着静电电容的减小和电位的升高，决定了物体的带电量。

摩擦实际上就是两个物体接触面上不同接触点之间连续不断地进行接触和分离的过程。

当带电体周围的场强超过周围介质的绝缘击穿场强时，因介质产生电离放电。

该放电是高电位、强电场、瞬时大电流的过程，会产生强烈的电磁辐射形成电磁脉冲。

2.火工品火工品是装有火工药剂，在很小的外界冲能激发下一次性燃烧和爆炸后，释放出大功率能量，起引燃、引爆或特种效应作用的元件或装置。

由于静电放电是在微秒或纳秒量级完成的，所以该过程是一个绝热过程。

放电瞬间回路通过数安培的大电流使空气隙电离、击穿、发光、发热，形成局部的高温热源，可能致使火炸药、电雷管、电引信等火工品意外发火，引起爆炸事故。

3.静电防护根据静电起电放电原理，通常从以下三个方向对静电进行安全防护：（一）通过减少物体间的摩擦，控制物体间接触分离速度和次数以及提高环境相对湿度等有效控制静电起电率和增大电荷消散速率；（二）使用静电感度低的物质，降低场所危险程度；（三）运用接地、搭接、屏蔽等静电防护加固技术，阻止静电放电能量耦合。

三、静电危害的产生条件针对大量的静电危害事故分析，静电危害的产生一般具备以下条件：1.相关设备产生并积累了足够多的静电荷，以致局部场强超过介质的击穿强度，发生火花放电。

MOS管静电要求1. 简介MOS管，全称金属-氧化物-半导体场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种常用的半导体器件。

在MOS管的制造和使用过程中，静电是一个重要的考虑因素。

静电会对MOS管的性能和可靠性产生不可忽视的影响，因此需要特别注意静电要求。

2. 静电的危害静电是指物体之间由于电荷不平衡而产生的电荷积累现象。

在MOS管制造和使用的过程中，静电可能会导致以下问题：•击穿现象：静电放电可能会导致MOS管内部的绝缘层击穿，破坏器件的电气性能。

•损坏器件：静电放电会产生高能量的电流，可能会对MOS管的结构和材料造成损坏，导致器件失效。

•性能不稳定：静电放电可能会引起MOS管内部的电荷分布不均匀，导致器件的性能不稳定。

为了避免以上问题，需要对MOS管实施严格的静电要求。

3. MOS管静电要求3.1 静电敏感器件等级根据对静电敏感性的评估，MOS管可以分为不同的静电敏感器件等级。

静电敏感器件等级的划分通常采用符号”E”表示，分为E0、E1、E2、E3四个等级，其中E0为最高等级，E3为最低等级。

不同的静电敏感器件等级对应着不同的防护措施和测试要求。

在制造和使用MOS管时，应根据具体的应用需求和静电环境，选择合适的静电敏感器件等级。

3.2 静电保护措施为了保护MOS管免受静电的影响，需要采取一系列静电保护措施：•静电接地：确保MOS管的接地良好，并且接地线路短而直。

接地线路应避免与其他高电压线路或高频干扰线路共用。

•静电防护装置：在MOS管的输入和输出端口，可以添加静电保护装置，如静电保护二极管、静电保护电阻等，以吸收和分散静电放电的能量。

•静电屏蔽：对于特别敏感的MOS管，可以采用静电屏蔽技术，将器件包裹在屏蔽罩内，防止外部静电的干扰。

3.3 静电测试要求为了确保MOS管的静电性能符合要求，需要进行静电测试。

常见的静电测试包括：•人体模型（HBM）测试：模拟人体静电放电对MOS管的影响。
