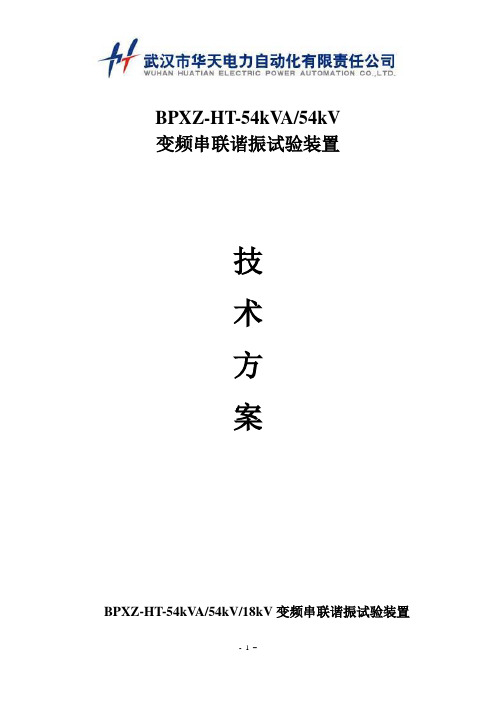

BPXZ-HT-54kV A/54kV变频串联谐振试验装置技术方案BPXZ-HT-54kV A/54kV/18kV变频串联谐振试验装置一、被试品对象及试验要求1、35kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.05uF，试验电压52kV。
2、10kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.11uF，试验电压22kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：54kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；18kV4.额定电流：1A；3A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.05uF，试验电压52kV。
频率取55Hz试验电流 I=2πfCU试 =2π×55×0.05×10-6×52×103=0.89A对应电抗器电感量 L=1/ω2C=165H设计三节电抗器，使用电抗器三节串联，单节电抗器为18kVA/18kV/1A/55H验证：1、10kV，截面积300mm²，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.11uF，试验电压22kV。

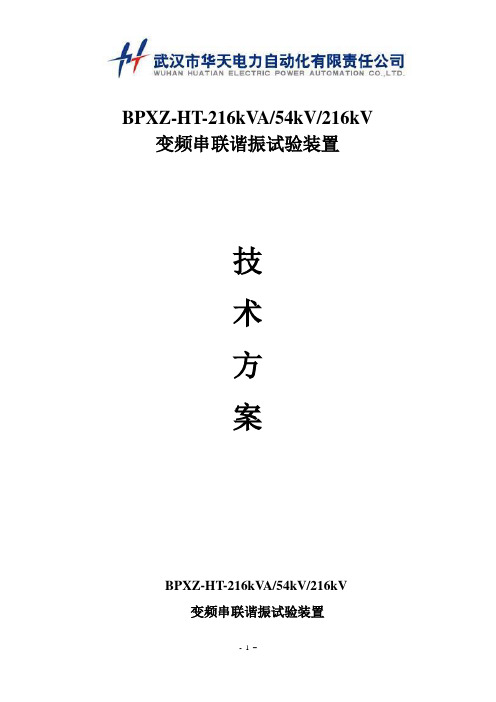

BPXZ-HT-216kV A/54kV/216kV 变频串联谐振试验装置技术方案BPXZ-HT-216kVA/54kV/216kV变频串联谐振试验装置一、被试品对象及试验要求1．80000kV A/110kV电力变压器的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压160kV。
2．26kV/35kV，300mm2电缆1500m，电容量≤0.285μF，试验频率为30-300Hz,试验电压52kV。
3．10kV/8800kW电机的耐压试验，试验电压16kV。
二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；216kV4.额定电流：4A；1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定26kV/35kV，300mm2电缆1500m，电容量≤0.285μF，试验频率为30-300Hz,试验电压52kV。
频率取35Hz试验电流 I=2πfCU试 =2π×35×0.285×10-6×52×103=3.3A对应电抗器电感量 L=1/ω2C=80H,设计四节电抗器，使用电抗器二串联二组并联,单节电抗器为54kVA/54kV/80H验证: 1、80000kV A/110kV电力变压器的交流耐压试验，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。
串联谐振与工频耐压，直流高压发生器，超低频的区别串联谐振耐压试验装置知识串联谐振是用来做什么的？串联谐振耐压试验装置运用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
变频串联谐振试验装置广泛运用于电力，冶金，石油，化工等行业，适用于大容量，高电压电容性试品，如发电机，电力变压器，GIS和高交联动力电缆，互感器，套管等交接试验和预防性试验。
变频串联谐振试验装置主要针对6KV-500KV电力变压器。
GIS，开关。
母线，套管，互感器等变电站容性设备，6KV-220KV高压交联电缆，出口电压20KV机以下电压等级电动机、发电机等交流耐压试验，及其35KV，66KV，110KV，220KV，330KV，500KV电压等级CVT 升压校验试验。
串联谐振VS工频耐压试验装置，满足大容量被试品耐压试验，体积，重量比工频耐压小得多，携带方便串联谐振VS超低频高压发生器超低频高压发生器主要针对10kv/35KV这两种规格的电缆，串联谐振耐压试验装置可适用10/35/110/220KV 等规格电缆，主变，发电机，CVT,开关等串联谐振VS直流高压发生器，直流高压发生器施加的“直流耐压”；串联谐振施加的交流耐压如何选择合适的串联谐振设备，提供以下技术参数电力变压器：电压等级（如10/35/110KV等规格等）；最大容量；试验性质（中性点耐压或全绝缘耐压）单相对地电容量电力电缆：电压等级（如10/35/110KV规格等）；最大长度，截面积发电机，电动机；电压等级（出口电压或称工作电压）；试验电压（最高耐压值）；单相对地电容量范围（如0.2-0.55 μF等）GIS:电压等级（或称工作电压）；试验电压；（最高耐压值）；间隔数量开关，绝缘子，PT,CT,绝缘工器具，母线，电压等级（或称工作电压）；试验电压最高耐压值。
HVFRF型自动调频串联谐振系统详细介绍一、概述HVFRF型自动调频串联谐振试验系统于2005年通过英国NQA公司ISO9001国际质量体系认证。
HVFRF型自动调频串联谐振试验系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～35kV电压等级的电缆、发电机或其它容性试品进行现场试验的成套装置。
该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。
利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。
它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。
二、特点1、选用320×240点阵LCD显示屏（带背光）分辨率高，字体清晰。
在室内外强弱光线下均能一目了然。
2、试验数据可屏存，并可任意调阅，有计算机接口，可外接打印机打印。
选用进口机箱和不锈钢面板，按键与面板一体，外形美观。
3、三种操作方式⑴自动调谐手动升压⑵手动调谐手动升压⑶自动调谐、自动升压自动调谐——使用最新快速跟踪法，寻找谐振频率点只需30～40S 左右，调谐完成后，锁定谐振频率。
无谐振点时，提示区显示“调谐失败”。
手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。
禁止继续升压，确保试品、设备、人身的安全。
升压速度采用动态跟踪控制——当高压接近已设定的试验电压时，自动调整升压速率，能有效防止电压过冲造成对试品的损伤。
机内设置试验时间定时器——当试验电压升至设定值，自动启动计时，计时到设定值的前10S时声响提示，时间到即自动降压至“零”，并切断升压回路，同时提示区显示“试验结束”。
屏幕显示菜单中内置：“6kV、10kV、35kV电压等级电力电缆的试验电压”选择及“5min、10min、15min试验时间”选择，若选择不满足用户要求可以在“自定义”区内自行输入需要的试验电压和试验时间（1～99min）。
串联谐振耐压装置介绍一、产品概述该装置主要针对10kV、35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器、谐振电容器组成。
二、被试品对象1、满足35kV，240mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,最高试验电压不超过52kV。
2、满足10kV，300mm2，2000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.75uF,最高试验电压不超过22kV。
3、满足35kV，20000kVA及以下的电力变压器交流耐压试验，试验频率45~65Hz，最高试验电压不超过95kV。
4、满足10/35kV，GIS高压开关、互感器、母排、绝缘子等交流耐压试验，试验频率45~65Hz，最高试验电压不超过44/95kV。
5、满足6.3kV，6000kW及以下的电动机交流耐压试验，试验频率45~65Hz，最高试验电压不超过12kV。
三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：108kVA2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV:；54kV; 108kV4.额定电流：4A; 2A; 1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.18uF,试验电压不超过52kV。

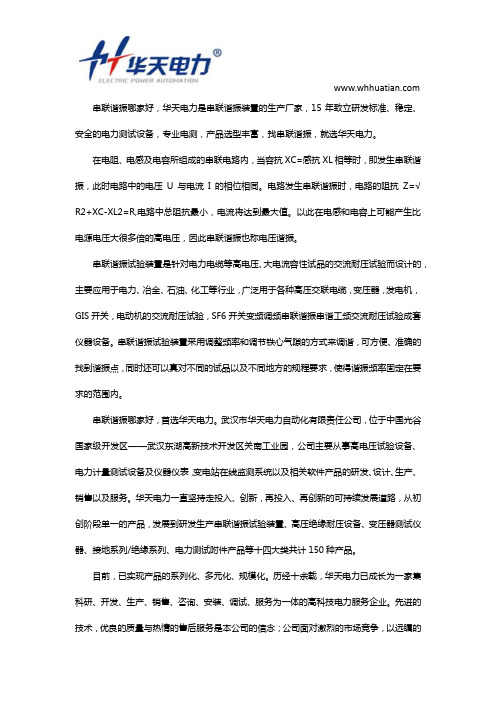

串联谐振哪家好，华天电力是串联谐振装置的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找串联谐振，就选华天电力。
在电阻、电感及电容所组成的串联电路内，当容抗XC=感抗XL相等时，即发生串联谐振，此时电路中的电压U与电流I的相位相同。
电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。
以此在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。
串联谐振试验装置是针对电力电缆等高电压、大电流容性试品的交流耐压试验而设计的，主要应用于电力、冶金、石油、化工等行业，广泛用于各种高压交联电缆，变压器，发电机，GIS开关，电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。
串联谐振试验装置采用调整频率和调节铁心气隙的方式来调谐，可方便、准确的找到谐振点，同时还可以真对不同的试品以及不同地方的规程要求，使得谐振频率固定在要求的范围内。
串联谐振哪家好，首选华天电力。
武汉市华天电力自动化有限责任公司，位于中国光谷国家级开发区——武汉东湖高新技术开发区关南工业园，公司主要从事高电压试验设备、电力计量测试设备及仪器仪表，变电站在线监测系统以及相关软件产品的研发、设计、生产、销售以及服务。
华天电力一直坚持走投入、创新，再投入、再创新的可持续发展道路，从初创阶段单一的产品，发展到研发生产串联谐振试验装置、高压绝缘耐压设备、变压器测试仪器、接地系列/绝缘系列、电力测试附件产品等十四大类共计150种产品。
目前，已实现产品的系列化、多元化、规模化。
历经十余载，华天电力已成长为一家集科研、开发、生产、销售、咨询、安装、调试、服务为一体的高科技电力服务企业。
先进的技术，优良的质量与热情的售后服务是本公司的信念；公司面对激烈的市场竞争，以远瞩的战略思想、一流的管理理念、精益求精的技术、优质服务的意识、可靠的产品质量、坚定的品牌发展信念作为公司不断进取、发展创新的基石，朝着专业化、多元化、市场化、国际化的方向迈进，使市场知名度和品牌获得广泛提升，为电力事业做出更大的贡献。
串联谐振操作说明（带图）在电力预防性试验中，串联谐振试验装置是用于对电气设备进行绝缘性能检测的一种测试设备，其实测量原理是充分的运用串联谐振电路的概论和实践，通过容抗、感抗的宽泛匹配和模块化电路的制作工艺组合而成的电力预防性试验设备。
串联谐振试验装置的操作方法（1）电力电缆的串联谐振试验接线方法串联谐振试验装置的功能不仅仅只是作用于电力电缆，还可对变压器、GIS、互感器等高电压、大容量的电气设备，下图为串联谐振针对电力电缆的接线图：串联谐振试验装置接线图从图中我们可以看出，串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成，在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用，你们可以根据文字标识再结合串联谐振接线图，基本能完成串联谐振对电力电缆试验时的接线方法。
（2）串联谐振配置方案介绍配置方案归根结底就是电容和电感的匹配，在电容一定的情况之下，要通过调整电抗的大小让谐振频率尽量的接近于工频，配置方案有两个阶段，第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小，电压等级，来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性，既要兼顾现场大容量的设备，又要照顾高电压的设备，还要考虑轻便，匹配度等，第二个阶段是在现场使用时如何匹配，通常，我们出厂的串联谐振都会随机配送产品资料，其中就注明了针对当时您设计时考虑的试验对象的具体配置方法，而且这些配置方法都是我们计算后的方法，在您试验之前，只需要您按照要求携带相关的设备即可，极大的减少您的工作时间和工作量，当然，如果您需要了解更多关于串联谐振的配置方案，可与我们公司售后部联系！串联谐振试验现场（3）电力电缆的串联谐振试验操作方法按照要求接好线之后，做好全场隔离和防护，就可以开机测试了，需要提醒，当对电缆进行试验时，如果您只对其中某一相测试，您要将不用的测试相短接接地，同时确保足够的安全距离，串联谐振属于高电压大容量试验设备，使用时务必严格按照规范和制度执行。
串联谐振试验如何选配电抗器串联谐振是一种常用的谐振试验方法，用于测量电力系统中变压器等设备的整体等效电抗。
在进行串联谐振试验时，需要选配合适的电抗器，以保证试验的安全性和有效性。
本文将从选配电抗器的原则、电抗器的参数计算、选配方法等方面进行详细的介绍。
选配电抗器的原则1.应满足试验要求：选配的电抗器应能满足谐振试验的要求，包括试验的频率范围、试验电流值、试验电压等。
根据试验需求确定电抗器的容量。
2.提供合适的谐振频率：串联谐振试验要求电抗器和待测设备在谐振频率处形成振荡，因此选配的电抗器应能提供合适的谐振频率。
需要注意的是，谐振频率一般情况下应远大于电力系统的工频，以避免对系统稳定性产生不利影响。
3.电压和电流波形不失真：选配的电抗器应能提供波形准确的电流和电压，以保证试验结果的准确性。
电抗器的参数计算在选配电抗器之前，需要对待测设备和谐振电路进行参数计算，确定谐振频率和谐振电阻。
1.谐振频率计算：谐振频率通常通过待测设备的电容和电感参数计算得到。
例如，变压器谐振频率的计算公式为：ω=1/√(LC)，其中ω为谐振频率，L为变压器的等效电感，C为变压器的等效电容。
2.谐振电阻计算：谐振电路中串联谐振电抗器的电阻需要根据谐振谐振电抗器的Q值计算得到。
一般来说，谐振电路的Q值为10-20，电阻的计算公式为：R=ωL/Q，其中R为谐振电路电阻，ω为谐振频率，L为电感，Q为电路的Q值。
根据电路的Q值计算得到的电阻值即为选配电抗器时需要满足的电阻范围。
选配方法1.根据电抗器的容量选择：根据试验要求确定电抗器的试验电流值和电压值，从而确定所选电抗器的容量。
一般来说，选配的电抗器容量应大于或等于待测设备的容量。
2.根据谐振电路参数选择：根据上述电抗器的参数计算方法，计算得到谐振频率和谐振电阻，在相应的范围内选择符合要求的电抗器。
3.确定电抗器的连接方式：串联谐振试验可以采用星形接法或三角形接法。
根据试验设备的电压级别和电抗器的参数，选择合适的接法。
648kV A-54kV调频式串联谐振试验装置技术协议一、产品概述该装置主要针对35kV电缆及电力变压器、母线开关；火力发电机等所有电气主设备的交流耐压试验设计制造。
电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。
第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核，7寸触摸大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线显示，高压电流、高压电压、低压电流真有效值数字反馈于界面，保护功能具有，低压电流、高压电压、闪络电压保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。
二、被试品对象1、满足35kV，300mm2，5000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.9725uF,最高试验电压不超过52kV。
三、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；四、装置主要技术参数及功能1.额定容量：648kV A2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：54kV4.额定电流：12A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；五、设备遵循标准GB50150－2006 《电气装置安装工程电气设备交接试验标准》DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》DL/T596-1996 《电力设备预防性试验规程》GB/T16927.1-2-1997 《高电压试验技术》DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》GB10229-1988 《电抗器》GB1094.3-2003 《电力变压器》GB191-2000 《包装储运图示标志》JB/T9641-1999 《试验变压器》IEC 358(1990) 《耦合电容器和电容分压器》GB4793-1984 《电子测量仪器安全要求》GB/T3859.2-1993 《半导体变流器应用导则》GB/T2423.8-1995 《电工电子产品基本环境试验规程》DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》六、装置容量确定：1）. 35kV/300mm²长度5000m电缆的交流耐压试验，电容量≤0.9725μF，试验频率为30~300Hz，最高试验电压52kV。
PBXZ系列：变频串联谐振电缆交流装置耐压实验装置参考标准：GB50150-2006,DL/T849.6-2004产品别称变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。
产品介绍电缆耐压试验设备适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。
电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。
谐振系列电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不超过30kg）、可移动性好的优点，适宜现场试验。
该装置中的谐振电抗器，励磁变压器采用干式环氧浇注，适合各类电缆的要求。
产品参数额定输出电压0～220 kV (有效值)及以下输出频率 30～300Hz谐振电压波形正弦波，波形畸变率≤1%满负载工作时间连续工作时间60min系统品质因数最大负载下≥20频率调节细度0.1Hz，不稳定度≤0.01%工作电源220V或380V单相市电系列产品配置及适用范围：PBXZ系列调频式串联谐振常规配置参照表产品型号适用范围（10kV、35kV、110kV电压等级电力电缆交流耐压试验，试验频率：30～300Hz）操作箱谐振电抗器（干式）励磁变压器（干式）电容分压器适用对象PBXZ-44/22 2.5kW1A/22kV二台2.5kVA/1kV25kV10kV电缆≤1km(300mm²)PBXZ-88/224kW2A/22kV二台4kVA/1kV25kV10kV电缆≤2km(300mm²)PBXZ-132/226kW2A/22kV三台6kVA/1/3kV60kV10kV电缆≤3km(300mm²)35kV电缆≤1km(300mm²)PBXZ-176/227.5kW2A/22kV四台7.5kVA/1/3kV60kV10kV电缆≤4km(300mm²)35kV电缆≤1km(300mm²)PBXZ-264/2210kW2A/22kV六台10kVA/1/3kV60kV10kV电缆≤6km(300mm²)35kV电缆≤2km(300mm²)PBXZ-330/2215kW2.5A/22kV六台15kVA/1/3kV100kV10kV电缆≤8km(300mm²)35kV电缆≤2km(300mm²)PBXZ-640/3225kW2.5A/32kV八台25kVA/1/3/5kV200kV10kV电缆≤10km(300mm²)35kV电缆≤4km(300mm²)110k电缆≤1km(400mm²)产品型号适用范围（110kV 、220kV 、500kV 电压等级电力电缆交流耐压试验，试验频率：30～300Hz ）操作台谐振电抗器（油浸式） 激流变压器 （油浸式） 电容分压器适用对象PBXZ-1300/130 50kW 5A/130kV 两台 50kVA/3/5kV150kV35kV 电缆≤2.0km(300mm ²) 110kV 电缆≤2.0km(400mm ²) PBXZ-2600/130 100kW5A/130kV 四台 100kVA/3/5/10kV220kV35kV 电缆≤3.0km(300mm ²)110kV 电缆≤3km(400mm ²) 220kV 电缆≤1.5km(400mm ²)PBXZ-3200/220 160kW4A/220kV 四台 160kVA/5/10kV160kV110kV 电缆≤5.0km(400mm ²) 220kV 电缆≤3.0km(400mm ²) PBXZ-6400/220 320kW8A/220kV 四台320kVA/5/10kV320kV110kV 电缆≤10km(400mm ²)220kV 电缆≤5.0km(400mm ²) 500kV 电缆≤1.0km(400mm ²)。
FS-162kVA-22kV变频串联谐振试验装置
一、产品概述：
该装置主要针对10kV电缆的交流耐压试验设计制造。
具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
二、装置优点
一）串联谐振在电力系统中应用的优点：
1、所需电源容量大大减小。
串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。
串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。
谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。
在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。
而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。
所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。
试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
二)我公司调频谐振装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
三、技术指标
1．额定电压：22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过22kV，试验时间5min；
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作5分钟；
4．装置自身品质因数：Q>50
5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）
6．输入电源：三相380V或单相220V
7．频率调节范围：30Hz～300Hz
8．系统测量精度：1.5％
9．装置具有过压、过流、零位启动等保护功能
四、常见故障排除
一）通用注意事项
1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2.操作人员应不少于2人。
使用时应严格遵守本单位有关高压试验的安全作业规程。
3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4.各联接线不能接错，否则可导致试验装置损坏
5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
二）常见故障原因及排除
1.风扇不能启动：
1）急停、故障保护、失谐保护后，没有按“故障复位”；
2）内部温度过高，功率元件热保护；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
2.自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
原因：回路接地不好，试验回路接线错误，装置某一仪器开路
排除方法：
1）检查接地装置可靠，接地连接线是否有断开点；
2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）
3）检查每一只电抗器的通断；(每个绕组阻值)
4）检查分压器的信号线的通断；（高、低压电容量）
5）检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开） 6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
3 不能升压到试验电压
现象：
1）调谐曲线是一条直线，有较低的尖峰；
2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
原因：
1）电抗器与试品电容量不匹配，没有准确找到谐振点；
2）试品损耗较高，系统Q值太低；
3）励磁变压器高压输出电压较低；
4）高压连接线过长或没有采用高压放晕线
排除方法：
1）将补偿电容器并接入试验回路，加大回路电容量；
2）尽可能将多只电抗器串联，提高回路电感量；
3）提高励磁变压器的输出电压；
4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
5）一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！。
