一、概述ATX开关电源的要紧功能是向计算器系统提供所需的。

一样计算器电源所采纳的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再通太高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX的功率一样为250W～300W，通太高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为避免负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载爱惜电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制操纵电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与爱惜操纵电路。

参如实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源不管是不是开启，其辅助电源就会一直工作，直接为开关电源操纵电路提供工作电压。

如图4所示，交流电AC220V通过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，避免交流电突变刹时对电路造成不良阻碍。

TH1为负温度系数热敏电阻，起过流爱惜和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，避免交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平稳电阻，在电路中对C5和C6起平均分派电压作用，且在关机后，与地形成回路，快速泄放C5、C6上贮存的电荷，从而幸免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个专门大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18贮存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

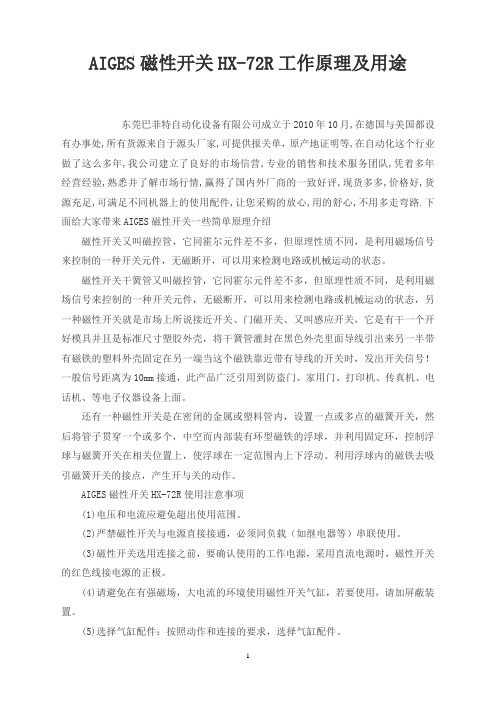

AIGES磁性开关HX-72R工作原理及用途东莞巴菲特自动化设备有限公司成立于2010年10月,在德国与美国都设有办事处,所有货源来自于源头厂家,可提供报关单，原产地证明等,在自动化这个行业做了这么多年,我公司建立了良好的市场信营,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的一致好评,现货多多,价格好,货源充足,可满足不同机器上的使用配件,让您采购的放心,用的舒心,不用多走弯路.下面给大家带来AIGES磁性开关一些简单原理介绍磁性开关又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态。

磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、电话机、等电子仪器设备上面。

还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。

利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作。

AIGES磁性开关HX-72R使用注意事项(1)电压和电流应避免超出使用范围。

(2)严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。

(3)磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。

(4)请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。

E10控制系统故障类型分为安全开关故障和合理性故障两种。

安全开关故障为安装于扶梯桁架上的各安全检测开关动作造成的扶梯停止。

合理性故障为对控制柜内部件检测及扶梯性能检测，一旦出现异常检测状态，使扶梯安全制停。

以下将对两种故障类型的排除方法作说明。

一、故障代码读出的方法说明；1.通过裙板LED读取故障代码；控制装置对于重要部件的检测有合理性故障代码，可通过选配裙板LED查看。

在有扩展板（HESM-EXT）配置的控制装置中，可通过扩展输入点（input）读取安全开关的动作状态，并显示相应故障代码。

上部桁架故障显示器2.通过GHP2读取故障代码；2.1 GHP2可读取历史故障代码及故障时间，具体步骤如下：1）GHP2的通讯插头接入E10-CMPU上#PC的通讯接口（RS232），电源接口接入控制柜内#CON2的MLC插座（3P）；2）GHP2通电后，通过输入密码后进入梯种选择的菜单；（如无秘密，直接跳至第3点）3）在梯种选择菜单中选择E10（代表扶梯E10控制系统），便进入功能菜单；4）在一级菜单中选择“FeRAM故障记录”，按enter键进入二级菜单；5）在二级菜单中选择通过↑（或↓）键选择“故障记录”，按enter键进入；6）在进入画面后提示“输入故障记录号”，可在1～2048的数字范围内读取最新以至近2048个发生的故障代码及故障发生时间。

2.2 通过GHP2读取故障时状态记录，具体步骤如下：1）重复以上的1）～4）步骤；2）在二级菜单中选择通过↑（或↓）键选择“状态记录”，按enter键进入；3）在进入画面后提示“输入故障记录号”，可查询1～96条发生过的故障及故障时运行记录。

4）在查询画面通过↑（或↓）可查看：故障时输入状态1、故障时输入状态2、故障时输出状态1、故障时输出状态2、故障时主机速度、故障时左扶手带速度、故障时右扶手带速度、扶梯状态。

注：*1故障时输入/输出状态以bit方式显示，详见下表；*2故障时速度显示的单位是：显示数值×0.01m/min发至：设计类文档接收组(电气) [ ]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [√]; 其他：改造工程技术科, 工程开发科2.3 通过故障履历查询故障信息，步骤如下：1）重复以上的1）～4）步骤；2）在二级菜单中选择通过↑（或↓）键选择“故障履历查询”，按enter键进入；3）在进入画面后提示“最近1次故障”至“最近5次故障”；4）在查询画面通过↑（或↓）可查找近5次故障中任1条，并按enter键进入；可直接工程开发科发至：设计类文档接收组(电气) [ ]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [√]; 其他：改造工程技术科, 工程开发科1F ：接触器#10投入；1D ：B 级故障保持；07：维修开关盒接入的检修状态；03：模式异常；04：检修运行；18：诊断运行；06：自动停止运行；11：自动运行；05：手动运行；0D ：模式不定；*2、参考故障代码表；3. 通过GHP2读取的故障信息排查故障原因；1） 微机当机故障次数（一级菜单：故障次数→二级菜单：微机当机故障次数）A. 由于当电源中线（N 线）欠相的原因，导致微机停电，停电检测功能失效，如果当“微机当机故障次数”在增加时，可检查N 线是否欠相或与控制柜T1端子排接触不良。

4. MCCB: S系列塑壳断路器4.1. S1－S7可以提供那些安装方式，·固定式 S1－S7，在型号中用F表示。

·插入式S1－S5 400，在型号中用P表示。

·抽出式S3－S7，在型号中用W表示。

·其中插入式和抽出式分为本体和底座两部分，这两部分必须分别定购。

·固定式的S断路器可以通过ABB提供的插入式或抽出式转换套件，改装成插入式或抽出式的产品。

4.2. S系列断路器可以提供那些常用的接线方式。

·前接线端子，在型号中用F表示。

·加长前接线端子，在型号中用EF表示。

·电缆前接线端子，在型号中用FC表示。

·螺栓后接线端子，在型号中用R表示。

·后水平汇流排接线端子，在型号中用HR表示。

（只有插入式和抽出式提供）·后垂直汇流排接线端子，在型号中用VR表示。

（只有插入式和抽出式提供）·前接线的S断路器可以通过ABB提供的接线端子转换套件，改装成其他接线方式的产品。

4.3. S系列塑壳断路器可以提供的热磁脱扣器的型号· TM热磁脱扣器S1，S2，S3，S5，S6可以安装TM热磁脱扣器。

S1的热过载保护的门限值不可调。

S2、S3、S5、S6的热过载门限值可调，可调范围为0.7-1In，分为3档。

S1、S2、S3的磁脱扣的门限值不可调。

S5、S6的磁脱扣门限值可调，可调范围为5-10In,分为3档。

· M 电磁脱扣器（只有磁脱扣保护，无热过载保护）S1，S2，S3，S5，S6可以安装M磁脱扣器。

S1、S2、S3的磁脱扣的门限值不可调。

S5、S6的磁脱扣门限值可调，可调范围为5-10Ith ,分为3档。

·特殊磁脱扣值的TM或M脱扣器S1、S2、S3的磁脱扣值不可调，但可以提供磁脱扣值为5Ith的产品。

S1、S2、S3、S5、S6可以提供磁脱扣值为3Ith和12Ith的产品。
