AIGES磁性开关HX-72R工作原理及用途

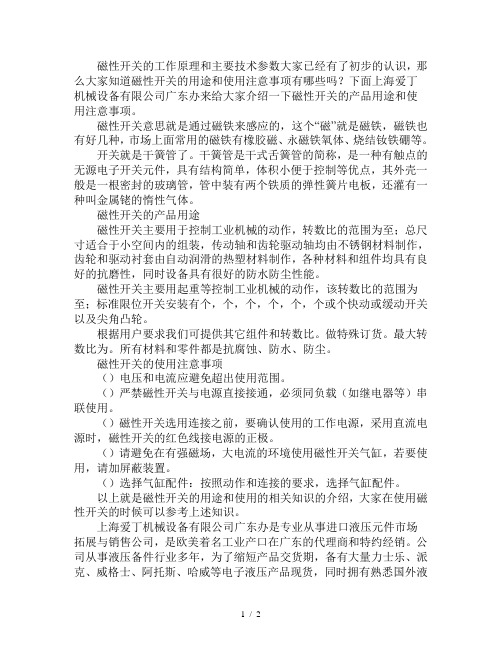

磁性开关的工作原理和主要技术参数大家已经有了初步的认识，那么大家知道磁性开关的用途和使用注意事项有哪些吗？下面上海爱丁机械设备有限公司广东办来给大家介绍一下磁性开关的产品用途和使用注意事项。

磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。

开关就是干簧管了。

干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。

磁性开关的产品用途磁性开关主要用于控制工业机械的动作，转数比的范围为至；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和组件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。

磁性开关主要用起重等控制工业机械的动作，该转数比的范围为至；标准限位开关安装有个，个，个，个，个，个或个快动或缓动开关以及尖角凸轮。

根据用户要求我们可提供其它组件和转数比。

做特殊订货。

最大转数比为。

所有材料和零件都是抗腐蚀、防水、防尘。

磁性开关的使用注意事项（）电压和电流应避免超出使用范围。

（）严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。

（）磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。

（）请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。

（）选择气缸配件：按照动作和连接的要求，选择气缸配件。

以上就是磁性开关的用途和使用的相关知识的介绍，大家在使用磁性开关的时候可以参考上述知识。

上海爱丁机械设备有限公司广东办是专业从事进口液压元件市场拓展与销售公司，是欧美着名工业产口在广东的代理商和特约经销。

公司从事液压备件行业多年，为了缩短产品交货期，备有大量力士乐、派克、威格士、阿托斯、哈威等电子液压产品现货，同时拥有熟悉国外液压机电产品的专业人员为您解决进口备件技术支持。

磁性开关的工作原理是什么磁性开关是一种利用磁场来控制电路通断的电器元件。

它通常由铁芯、线圈和触点组成。

当外部磁场作用于铁芯时，铁芯的磁化状态发生改变，从而使得线圈中的电流发生变化，最终导致触点的开闭。

那么，磁性开关的工作原理究竟是什么呢？让我们一起来探讨一下。

首先，我们来看一下磁性开关的结构。

磁性开关通常由铁芯、线圈和触点组成。

铁芯是磁性开关的核心部件，它能够在外部磁场的作用下发生磁化，从而产生磁力。

线圈则是通过通电产生磁场的部件，当线圈中通入电流时，会在铁芯周围产生磁场。

触点则是受到铁芯磁化状态变化影响的部件，当铁芯发生磁化状态变化时，会引起触点的开闭动作。

其次，我们来了解一下磁性开关的工作原理。

当没有外部磁场作用于铁芯时，铁芯处于未磁化状态，线圈中通入的电流会产生一个磁场，但这个磁场不足以使铁芯发生磁化。

因此，触点保持在一个状态，电路处于断开状态。

而当外部磁场作用于铁芯时，铁芯会发生磁化，磁场的方向和大小会发生改变，导致线圈中的电流也发生变化。

这种变化会使得触点发生开闭动作，从而使得电路得以闭合或断开。

最后，我们来讨论一下磁性开关的应用。

磁性开关广泛应用于各种电器设备中，如照明设备、家用电器、工业控制系统等。

它能够在不需要直接接触的情况下实现电路的控制，具有安全可靠、使用方便等优点。

同时，磁性开关还能够在一定程度上抵抗恶劣的环境条件，如湿度、腐蚀等，因此在一些特殊场合下也得到了广泛的应用。

总的来说，磁性开关利用磁场来控制电路通断，其工作原理是基于铁芯的磁化状态变化所引起的。

它在各种电器设备中有着重要的应用，为我们的生活和工作提供了便利。

希望通过本文的介绍，您能对磁性开关的工作原理有一个更加深入的了解。

气缸磁性开关原理
气缸磁性开关是一种常用的工业开关设备，它通过磁性原理实现开关的切换功能。

具体工作原理如下：
1. 气缸磁性开关由磁石和磁极组成，其中磁石固定在气缸的活塞上方，而磁极则固定在机械臂或其他设备上。

2. 当气缸处于关闭状态时，磁石与磁极之间存在一定的磁力吸引，使得磁极与磁石保持紧密接触。

3. 当气缸执行器被激活时，活塞会向外伸展，同时磁石也会随之移动。

当活塞完全伸展时，磁石与磁极之间的距离超过一定范围，磁力吸引效应减弱。

4. 当磁力吸引效应减弱后，活塞上面的磁石会受到外力的作用，被推向气缸的一侧，使得磁极与磁石之间的接触断开。

5. 当接触断开时，气缸磁性开关会通过内部电路实现开关的切换，通常用来控制其他设备的状态改变，比如控制电机的启停。

总之，气缸磁性开关利用磁力吸引和断开的原理来实现开关的功能。

它的工作原理简单可靠，广泛应用于工业自动化领域。

磁感应开关磁感应开关也叫感应开关，是用来检测磁场的传感器。

在当今电气一体化的设备中，检测气缸活塞运动位置的传感器，磁感应开关无疑是首要选择。

磁感应开关可分为有触点式（机械式）和无触点式（电子式）两种。

一、有触点式磁感应开关有触点式磁感应开关是通过内部机械触点的接通与断开来工作的感应开关。

1、工作原理有触点式磁感应开关内部的主要元件是磁簧管（也叫舌簧管）如图5.4所示。

磁簧管的两块簧片是由软磁金属材料制成。

软磁材料在磁场环境中非常容易被磁化，而离开磁场环境后也非常容易消磁。

磁簧管图 5.4 磁感应开关内部原理图与接线图感应开关安装在带有磁环的气缸上，气缸活塞移动到一定位置，当活塞上的磁铁处在磁簧管正下方时，磁簧管内部的两块弹片分别被磁化成N极与S极，两块弹片因异性相吸而连接在一起，从而使开关导通，如图5.5（a）。

磁簧管图5.5（a）磁铁处于磁簧管正下方（b）磁铁处于磁簧管的某一侧当磁铁处在磁簧管的某一侧时，磁簧管的两块弹片会被磁化成相同的N极或S极，两块弹片因同性相弃而离得更远，如图5.5（b）。

见图5.6，活塞向右运动，当磁环到A位置时，磁簧管被接通，磁环移到B 位置时，磁簧管断开，A—B区间称为动作范围。

活塞向左反向运动，当磁环移到C位置，磁簧管才接通，当继续左行至位置D时，磁簧管才断开，C—D区间也是动作范围。

有触点磁性开关的动作范围一般在5~12mm,与开关型号及气缸缸径有关。

如图中A—D与C—B区间，只有活塞向某一个方向运动才可使开关接通的区间，称为磁滞区间，此区间通常小于2mm。

除去磁滞区间的动作范围为最适合安装位置，其中间位置称为最高灵敏度位置。

图5.6 磁感应开关动作区间图磁环停止在最高灵敏度位置，开关动作稳定，不易受外界干扰。

若磁环停止在磁滞区间，则开关动作不稳定，易受外界干扰。

2、特点磁簧管内部充入惰性气体，触点在开闭时可避免产生火花，同时可减少火花引起的氧化、碳化，触点镀贵金属、耐磨。

磁性开关的作用及相关知识介绍磁性开关的作用磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程。

使用磁性开关可以回馈气缸活塞杆伸出的位置，利用此回馈信号可以控制其他的元件的动作;也可以控制气缸的行程，例如气缸全行程为100，可以将行程调整为80;装多个磁性开关还可以实现气缸在多点停止(但停止精度不高)。

磁性开关原理磁性开关是在密闭的金属或塑胶管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。

利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作。

磁性开关电路使用注意事项安装时，不得给开关过大的冲击力，如打击、抛扔开关等。

避免在周围有强磁场，大电流(象大型磁铁、电焊机等)的环境中使用磁性开关。

不要把连接导线与动力线并在一起。

不宜让磁性开关处于水或冷却液的环境中。

如需在这种环境中使用，可用盖子加以遮挡。

配线时，导线不宜承受拉伸力和弯曲力。

用于机械手等可动部件场合，应使用具有耐弯曲性能的导线，以避免开关受损伤或断线。

磁性开关的配线不能直接接到电源上，必须串接负载。

负载电压和最大负载电流都不要超过磁性开关的最大允许容量，否则其寿命会大大降低。

指示灯的有触点磁性开关，当电流超过最大电流时，发光二极体会损坏;若电流在规定范围以下，发光二极体会变暗或不亮。

对直流电，需分正负极，若接线接反，开关可动作，但指示灯不亮。

SMC磁性开关用途SMC磁性开关主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和元件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。

磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位元开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。

气缸磁性开关工作原理气缸磁性开关特点磁性开关气缸用于检测气缸行程的位置，不需再行程两端设置机控阀（或行程开关）及其安装架，不需要在活塞杆端部设置撞块，所以使用方便、结构紧凑。

可靠性高，寿命长、成本低、开关反应时间快，故得到广泛应用。

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。

气缸可以使各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。

在非磁性体的活塞上安装一个永久磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根簧片被磁化而相互吸引，触点闭合；当磁环移开开关后，簧片失磁，触点断开。

出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。

如下图所示。

磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

气缸磁性开关的安装方法常见的有以下几种安装方法：1）用钢带固定2）固定在导轨上3）卡固在拉杆上4）直接安装气缸磁性开关的安装位置磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。

在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的最高灵敏度位置。

磁性开关应固定在这个最高灵敏度位置。

当要将开关安装在行程末端时，为保证开关安装在最高灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。

气缸磁性开关使用注意事项1）从安全考虑，两磁性开关的间距应比最大磁滞距离大3mm。

2）磁性开关不得装在强磁场设备旁（如电焊设备等）。

3）两个以上气缸磁性开关平行使用时，为防止磁性体移动的相互干扰，影响检测精度，两缸筒间距离一般应大于40mm。

4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的最大速度vmax。

该最大速度vmax与磁性开关的最小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为：vmax=lmin/tc例如，磁性开关连接的电磁阀的动作时间t=0.02s，磁性开关的最小动作范围lmin=10mm，则磁性开关能检测的最大速度vmax=500mm/s。

磁性开关工作原理
磁性开关是一种常用的电气控制元件，它利用磁场的作用实现开关的闭合和断开。

磁性开关主要由磁性触发器、触发装置和控制装置组成。

它的工作原理是利用外部磁场的作用，使磁性触发器内部的磁性材料发生磁化或去磁化，从而改变触发装置的状态，控制电路的通断。

磁性开关的磁性触发器通常采用磁性材料制成，如铁氧体、钕铁硼等。

当外部
磁场的作用下，磁性触发器内部的磁性材料会发生磁化或去磁化。

在没有外部磁场作用时，磁性触发器处于一种稳定的状态，不会改变。

而当外部磁场的作用下，磁性触发器内部的磁性材料会发生变化，从而改变触发装置的状态。

触发装置是磁性开关的核心部件，它通过磁性触发器的状态变化，控制开关的
闭合和断开。

当磁性触发器内部的磁性材料发生磁化或去磁化时，触发装置会相应地改变，从而控制开关的状态。

当外部磁场的作用下，触发装置会使开关闭合；当外部磁场消失时，触发装置会使开关断开。

控制装置是磁性开关的另一重要部件，它可以根据需要对磁性开关进行控制。

控制装置通常包括电路板、继电器等电气元件，它可以实现对磁性开关的远程控制、定时控制等功能。

总的来说，磁性开关的工作原理是利用外部磁场的作用，改变磁性触发器内部
磁性材料的状态，从而控制触发装置的状态，进而控制开关的闭合和断开。

磁性开关具有结构简单、可靠性高、使用寿命长等优点，因此在工业自动化控制领域得到了广泛的应用。

通过以上的介绍，相信大家对磁性开关的工作原理有了更深入的了解。

希望本
文可以帮助大家更好地理解磁性开关的工作原理，为相关领域的工作和学习提供帮助。

磁性开关的工作原理
磁性开关是一种常用的电子元件，它能够根据外部磁场的变化来控制电路的打开与关闭。

其工作原理是基于磁性材料的磁性特性和对磁场敏感的组件的相互作用。

磁性开关由两部分组成：磁性材料和触发器。

磁性材料通常是一块磁铁或带有磁铁的软磁性材料。

触发器则是一种感应磁场变化的器件，常见的触发器有磁敏电阻、磁敏电容和霍尔元件。

当外部磁场施加到磁性开关上时，磁性材料会产生磁场，并将磁场传递给触发器。

触发器根据磁场的强度和方向来判断是否达到开关的触发条件。

当磁场满足触发条件时，触发器将发出信号，使得电路打开或关闭。

具体来说，当外部磁场与磁性材料的磁场方向一致时，磁性材料产生的磁场会加强触发器所感受到的磁场强度，从而触发开关闭合。

反之，当外部磁场与磁性材料的磁场方向相反时，磁性材料的磁场会减弱或抵消触发器所感受到的磁场强度，从而触发开关断开。

磁性开关的工作原理可以通过改变外部磁场的方向、强度和位置来实现对开关状态的控制。

这种特性使得磁性开关在许多应用中具有灵活性和可靠性，例如自动控制系统、安全装置和磁性传感器等。

简述磁感应式开关的工作原理及应用。

磁感应式开关是一种利用磁场感应的原理进行开关控制的设备。

它由磁感应元件和控制电路组成，可以根据磁场的变化来控制电路的通断状态。

磁感应式开关具有灵敏度高、可靠性好、寿命长等特点，广泛应用于工业、交通、家电等领域。

磁感应式开关的工作原理主要是基于磁感应现象，即当磁场穿过一个闭合线圈时，会在线圈中感应出电流。

磁感应式开关利用磁感应元件（如霍尔元件）来检测磁场的变化，并通过控制电路将检测到的信号转化为电信号，从而实现对电路的控制。

具体来说，磁感应式开关通常由一个磁感应元件和一个控制电路组成。

磁感应元件一般采用霍尔元件，它是一种基于霍尔效应的电子元件，能够感应到磁场的变化。

当磁感应元件周围的磁场发生改变时，霍尔元件内部会产生电势差，从而触发控制电路。

控制电路根据磁感应元件输出的电信号来控制电路的通断状态。

当磁场变化时，磁感应元件会输出一个电信号，控制电路接收到信号后，根据预设的逻辑进行处理，从而控制电路的通断。

例如，当磁感应元件感应到磁场时，控制电路可以断开电路，当磁场消失时，控制电路又可以闭合电路。

通过这种方式，磁感应式开关可以实现对电路的自动控制。

磁感应式开关具有广泛的应用领域。

在工业领域，磁感应式开关可以用于监测设备的运行状态，如传送带的位置检测、机械手的位置检测等。

在交通领域，磁感应式开关可以用于控制红绿灯，通过感应车辆的存在来控制交通信号的切换。

在家电领域，磁感应式开关可以用于电磁炉、洗衣机等设备中的控制开关，实现对设备的智能控制。

磁感应式开关是一种利用磁场感应原理进行开关控制的设备，通过磁感应元件感应磁场的变化，再通过控制电路实现对电路的通断控制。

它具有灵敏度高、可靠性好、寿命长等特点，广泛应用于工业、交通、家电等领域。
