公司的无线设备越来越多，超过了150个，原有的2个AP已不堪重负，看来又得当一当网管了，向领导审批，采购设备，抽休息时间把无线网络进行了改造，并加入了Portal 认证，方便来宾用户，记录下整个安装配置流程。
在网络的前期规划中，使用了三层交换机，将地址分段，并开启DHCP，192.168.0.1 为路由器，192.168.1.0/24 段分配给内部服务器使用,192.168.2.0/24 分配给工作组，192.168.3.0/24 分配给无线设备使用，扩容升级直接将原有192.168.3.0/24 段的2台AP拿掉，接入WX3010E无线控制器，再将7个AP设备挂在无线控制器下，如图所示。
改造后将使用3个SSID，分别是Office-WIFI （办公使用）Office-WIFI-5G （办公5G频段）Office-Guest （无密码提供给来宾使用，需要Portal 认证，放置公司自定义宣传页）在网上能查阅到很多H3C网络设备的配置，都是基于控制台命令配置的，但对于我这非网管职业的人来说重新学习一套系统的配置成本太高，用的少也容易忘记，于是尝试摸索通过WEB配置，没想到2小时不到就搞定了，后面的Portal 认证则多花费了一点时间。
WX3010E 无线控制器内部包含了一个交换面板和无线控制器两个模块，无线控制器WEB网管默认IP为192.168.0.100 交换面板WEB网管默认IP为192.168.0.101 用户名密码均为admin , 因需求只需要实现无线覆盖，直接使用二层模式即可，不用配置交换面板。
配置无线控制器IP，将WX3010E的1端口连接PC，设置PC网卡IP 192.168.0.2 子网 255.255.255.0 给控制器上电，等待10分钟左右，启动完成后登陆WEB网管192.168.0.100，(推荐使用Chrome 浏览器，在使用IE11和Firefox 中总遇到一些页面兼容性问题)，选择快速配置，注意在3/9 步骤配置设备IP地址，其它的配置可以在后面进行，完成后设备IP会立即生效，PC的IP先不用修改，接着去配置AP。
H3C IPS/ACG日常维护指导书V1.0杭州华三通信技术有限公司修订记录目录第1章日常维护建议 (6)1.1 IPS/ACG日常维护建议 (6)1.2 IPS/ACG运维建议 (7)第2章维护操作指导 (8)2.1 设备日常维护操作指导 (8)2.2 设备季度维护操作指导 (9)2.3 设备年度维护操作指导 (9)第3章维护记录表格 (10)3.1 H3C IPS/ACG设备日常维护值班日志 (10)3.2 H3C IPS/ACG设备季度维护记录表 (11)3.3 H3C IPS/ACG设备年度维护记录表 (12)3.4 H3C IPS/ACG设备突发问题处理记录表 (13)3.5 硬件更换记录表 (14)3.6 系统参数修改记录表 (15)第4章常见故障处理 (16)4.1 数据日志丢失 (16)4.1.1 问题原因 (16)4.1.2 解决方法 (16)4.2 无法查询DDoS、限速等日志 (16)4.2.1 问题原因 (16)4.2.2 解决方法 (17)4.3 URL过滤功能失效 (17)4.3.1 问题原因 (17)4.3.2 解决方法 (17)4.4 P2P限速/阻断效果不明显 (18)4.4.1 解决方法 (18)4.5 迅雷限速/阻断效果不明显 (20)4.5.1 解决方法 (20)4.6 IPS部署后无攻击日志产生 (21)4.6.1 解决方法 (21)4.7 单用户限速不准，上报系统日志“User num exceed max（16000）” (22)4.7.1 问题描述 (22)4.7.2 解决方法 (22)4.8 流量上了IPS/ACG插卡但是插卡没有识别：没有会话、数据日志等 (22)4.8.1 问题描述 (22)4.8.2 解决方法 (22)4.9 IPS Enhanced插卡MQC方式引流，发现出现环路 (23)4.9.1 解决方法 (23)4.10 S7500E+IPS插卡，S7500E接入网络后，网络异常。
H3C 无线方案1. 概述H3C 无线方案是一款高性能、可靠的企业级无线局域网（WLAN）解决方案。
它结合了最新的无线技术和创新的网络管理系统，为企业提供安全、高效的无线网络服务。
本文将介绍H3C无线方案的主要特点和应用场景。
2. 特点2.1 高性能H3C无线方案采用最先进的无线技术，支持多天线、多频道和多用户同时传输数据。
它能够在高密度环境下提供稳定的无线信号覆盖，减少信号干扰，提升用户体验。
无论是在办公楼、商场还是校园，用户都能享受到高速、可靠的无线网络连接。
2.2 安全可靠H3C无线方案支持强大的加密和身份验证功能，确保无线网络的安全性。
通过身份认证和访问控制，只有经过授权的用户才能够访问无线网络。
同时，采用了漫游和容灾技术，保证无缝切换和高可靠性，避免网络中断。
2.3 简化管理H3C无线方案配备了集中式的网络管理系统，管理员可以集中管理和监控无线网络设备。
通过统一配置和集中式的远程管理，大大简化了网络管理的工作量，提升了工作效率。
此外，还提供了详细的报告和分析功能，帮助管理员理解和优化无线网络的运行状态。
3. 应用场景3.1 企业办公H3C无线方案适用于各类企业办公场所，如办公楼、会议室等。
它通过高性能和稳定的无线信号覆盖，为企业提供高效的办公环境。
用户可以随时随地使用各种终端设备访问企业内部网络，提升工作效率和灵活性。
3.2 商业场所在商场、酒店、咖啡厅等商业场所，H3C无线方案为顾客提供了便捷的无线网络服务。
顾客可以使用手机、平板电脑等终端设备上网，进行时下热门的线上购物、社交等活动，增强消费体验。
3.3 教育机构无线网络在教育机构中也起到了至关重要的作用。
H3C无线方案可以为学校和大学校园提供全面的无线网络覆盖，支持高密度的用户同时访问。
学生可以在课程中使用电子设备进行学习和研究，既提高了学习效果，又培养了信息技术技能。
3.4 医疗机构在医院和诊所等医疗机构中，H3C无线方案为医生和护士提供了移动办公的便利。

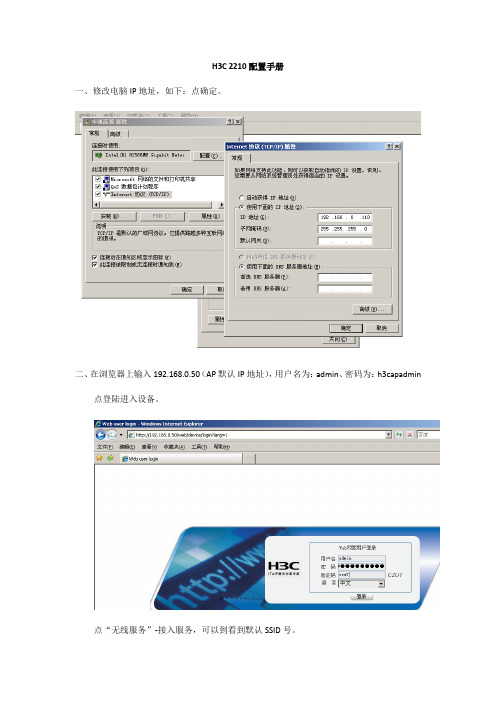

H3C 2210配置手册
一、修改电脑IP地址，如下：点确定。
二、在浏览器上输入192.168.0.50（AP默认IP地址），用户名为：admin、密码为：h3capadmin
点登陆进入设备。
点“无线服务”-接入服务，可以到看到默认SSID号。
取消默认SSID配置。
点H3C旁边的“绑定”进入如下图。
点中1---点“取消绑定”。
关闭H3C服务。
选中H3C---点“关闭”。
选中H3C---点”删除”
三、创建我们自己的SSID和加密方式。
WEP加密方式创建（无线服务—接入服务---新建）
输入无线服务名称（如：WEP），无线服务类型选择“crypto”，点确定。
选中WEP加密，可选择密钥类型和密钥长度。
如下图。
输入密码。
如下图。
点确定
点WEP旁边的“绑定”
选中“1”点“绑定”
选中“WEP”点“开启”
到此WEP加密配置已经完成。
测试。
WPA加密配置（无线服务---接入服务---新建）
输入无线服务名称（WPA），无线服务类型（crypto）
选中加密类型（TKIP），安全IE（WPA、WPA2或者WPA and WPA2）,选中端口设置—端口模式（PSK），预共享密钥（pass-phrase）输入密码。
点确定。
点WPA旁边的“绑定”
选中“1”点“绑定”
选中“WPA”点“开启”
到此WPA加密已经配置成功
测试。
最后记得保存配置
设备管理IP地址可进行修改
修改Vlan-interface1接口ＩＰ地址。
h3c无线解决方案
《H3C无线解决方案》
H3C是一家知名的网络设备供应商，提供各种创新的解决方案，包括无线网络解决方案。
H3C无线解决方案主要包括了灵活高效的网络拓扑架构、高性能的无线接入点、智能的网络管理系统以及安全可靠的无线网络技术，以满足不同行业的无线网络需求。
首先，H3C无线解决方案提供了多种网络拓扑架构，包括集中式、分布式、混合式等多种形式，能够满足不同环境下对无线网络的需求。
其次，H3C的无线接入点可以支持高密度的无线接入，能够满足大规模用户同时接入的需求，并且具有高性能和稳定性。
另外，H3C的网络管理系统可以实现对无线网络的智能管理和控制，包括对无线网络设备的监控、配置、故障排除等功能，方便网络管理人员对网络进行管理和维护。
最重要的是，H3C无线网络技术采用了多项安全技术，包括WPA2-PSK、802.1X认证、MAC地址过滤等多种安全手段，保证无线网络的安全可靠。
总的来说，H3C无线解决方案能够为企业、教育、医疗、交通等各种行业提供高性能、安全可靠的无线网络服务，满足不同行业对无线网络的需求，是一个领先的无线网络解决方案。
配置同段IP：登录默认的IP是192.168.0.50/24
admin帐号：密码：h3capadmin IP修改设备管理：
无线服务配置：桥接上行密码模式
设置完后点击确定
绑定射频
勾选并开启无线
之后就可以看到发出来的信号了：
是在交换机或上层设备分配的，DHCP也就是说这种设置的模式相当于共享交换机接口出来，而不是像家用路由器一样自己分配IP。
如果需要类似家用路由器那种模式请按照下面配置：AP自己分配IP并做NAT
手动修改管理IP或者通过DHCP获取：
如果手动配置需要配置网关：
：vlan新建一个
：vlanIP配置
DHCP：配置
配置无线服务，其他和上面的配置一样：
：创建ACL
：配置NAT。
H3C商场无线零售解决方案——技术建议书杭州华三通信技术有限公司2013-9目录第1章建设需求 (3)1.1 商场背景及网络建设原则 (3)1.2 无线零售发展概况 (4)1.3 商场无线零售建设需求 (5)第2章 H3C无线零售解决方案 (6)2.1无线上网认证和管理解决方案 (6)2.1.1 无线上网认证及管理解决方案（H3C方案备选方案1） (6)2.1.2 无线上网认证及管理解决方案（与第三方合作备选方案2 ） (11)2.2无线定位解决方案（与第三方合作） (18)2.2.1 基于Wi-Fi的无线定位基本原理 (19)2.2.2 商场基于无线定位的各类应用 (20)2.2.2.1 客流统计分析平台 (20)2.2.2.2 商场广场数字矢量地图和手机实时导航方案 (22)2.2.2.3 基于地理区域的信息推送平台 (26)2.2.2.4 停车场寻车系统 (27)第3章商场网络设计 (29)3.1 商场网络拓扑设计 (29)3.1.1 商场无线网络架构设计 (29)3.1.2 商场无线供电设计 (30)3.1.3 商场无线设备选型 (30)3.1.4 H3C无线网络管理 (32)3.2 H3C解决方案8大优势 (33)3.3 H3C市场地位 (36)第1章建设需求1.1 商场背景及网络建设原则（此处补充商场背景）结合WLAN的实际应用和发展要求，商场无线网络的系统设计，主要遵循以下总体原则：⏹实用性原则：以现行需求为基础，充分考虑发展的需要来确定系统规模。
⏹安全性原则：商场内无线为开放网络，无线网络可以随时随地接入，如果商场内员工和顾客使用内部无线网络时，必须有相应的加密和认证机制，才能保证网络的安全性。
同时为了满足公安部82号令的要求，商场需要一套可以进行顾客身份认证及上网行为审计和管理的系统。
⏹可靠性原则：系统设计能有效的避免单点失败，在设备的选择和关键设备的互联时，应提供充分的冗余备份，一方面最大限度地减少故障的可能性，另一方面要保证网络能在最短时间内修复。
