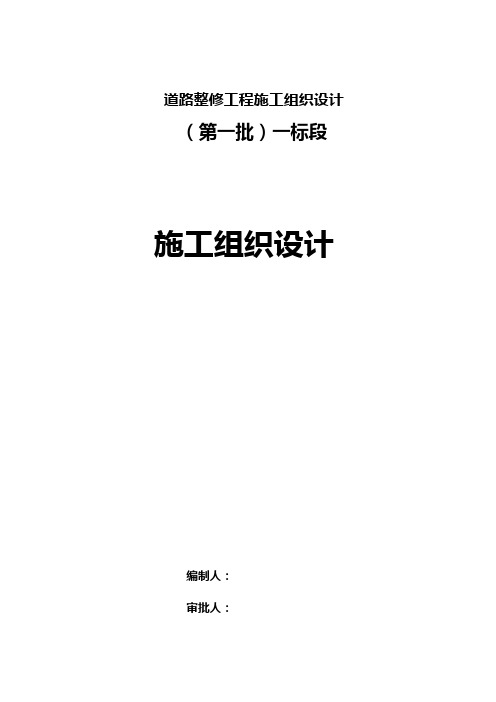

道路整修工程施工组织设计（第一批）一标段施工组织设计编制人：审批人：2014年4月23日目录第1章、编制说明第2章、施工组织第3章、要紧施工方案及施工方法第4章、交通组织方案及保证措施第5章、质量目标及质量保证体系第6章、安全目标及安全保证措施第7章、环境爱护及文明施工措施第8章、雨季施工措施第9章、风险防范及事故应急预案第10章、施工进度打算实施方案及保证措施第1章编制说明1.1 工程概况东贸路道路改造工程为2019年小巷工程，位于沈阳市沈河区，道路西起：铁路，东止：二环路，全长为1823.72米，道路宽度为22米、16米；1.2 设计依据1.《都市道路设计规范》CJJ37-20192.《无障碍设计规范》GB 50763-20193.《公路路基设计规范》JTG D30-20044．《公路沥青路面设计规范》JTG D50-20065．《公路沥青路面养护技术规范》JTJ 073.2-20016.《公路沥青路面施工技术规范》JTG F40-20047.建设单位提供的1：500地势图及设计人员现场调查结果8.国家现行的其他有关设计规范、规范及施工验收规范9．现场堪测成果，由沈阳市政工程设计中心实地测量10．本工程招标文件1.3 编制原则1.严格遵循招标文件、设计图纸、地质资料及国家、部委和地点政府颁布的有关技术规范、规程的规定，认真分析研究，制定切实可行的施工技术措施。
2.总体考虑，全面协作，选择宜本工程条件的施工机械设备和人员，发挥设备、人才优势，认真分析，充分比较、论证，合理规划整个工程的施工程序、技术措施，减小施工干扰，加强各施工工序间的衔接，提高施工效率，确保施工质量和进度。
3.进行多方案分析比较，选择可靠的供水、供电、排水、排污、防噪、防尘方案，选择最有利于工程施工，同时又对周围环境阻碍最小的施工方案。
认真贯彻执行质量方针政策，在业主和监理工程师的指导下，优质、快速、高效地完成本工程施工，向沈阳市人民交付一项中意工程。
第1篇一、项目背景随着河南省经济的快速发展，城市化进程不断加快，道路建设需求日益增长。
为满足城市交通需求，提高城市形象，提升居民生活质量，本项目计划对河南省内部分道路进行施工改造。
本方案针对道路施工过程中的各项技术、管理、安全等方面进行详细规划，确保工程顺利进行。
二、工程概况1. 工程地点：河南省某城市2. 工程规模：道路全长XX公里，红线宽度XX米，道路等级为XX级3. 工程内容：道路路基、路面、桥梁、排水、照明、交通设施等4. 工程工期：预计XX个月三、施工组织设计1. 施工组织机构（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）工程技术部：负责施工图纸会审、技术交底、施工方案编制等工作。
（3）质量安全管理部：负责工程质量、安全和文明施工的管理。
（4）材料设备部：负责材料、设备的采购、验收、保管和发放。
（5）施工队伍：负责具体施工任务。
2. 施工流程（1）施工准备：包括图纸会审、施工方案编制、人员培训、材料设备采购等。
（2）路基施工：包括土方开挖、路基填筑、路基压实等。
（3）路面施工：包括基层施工、沥青混凝土路面施工、交通设施安装等。
（4）排水、照明、交通设施施工：按照设计要求进行施工。
（5）竣工验收：对工程进行全面检查，确保工程质量符合要求。
四、施工技术措施1. 路基施工（1）土方开挖：采用机械开挖，确保开挖质量。
（2）路基填筑：选用优质填料，严格控制填筑厚度和压实度。
（3）路基压实：采用振动压路机、静压路机等多种压实设备，确保路基压实度。
2. 路面施工（1）基层施工：按照设计要求进行基层施工，确保基层平整、密实。
（2）沥青混凝土路面施工：选用优质沥青混合料，严格控制拌合、运输、摊铺、碾压等环节。
（3）交通设施安装：按照设计要求进行交通设施安装，确保交通设施齐全、美观。
3. 排水、照明、交通设施施工（1）排水：按照设计要求进行排水管道施工，确保排水畅通。
（2）照明：按照设计要求进行照明设施安装，确保道路照明效果。
市政道路大修工程施工组织设计一、编制依据1、建设单位提供的《XX路道路大修工程（三标）招标文件》和规划建筑设计研究总院设计的 XX区XX路大修工程施工图，及有关的标准图集。
2、建设单位组织踏堪现场所了解的情况和疑难答疑书面内容。
3、现行的国家有关技术标准和施工验收规范，以及上海市市政工程管理局颁发的《施工技术操作规程》、《市政工程质量检验评定标准》和《公路工程施工及验收规程》。
4我们施工同类型工程项目的施工技术和施工经验。
二、工程概况及特点1、工程概况XX路是XX城市工业园区内一条东西向城市次干路，大修工程东起外环线，向西至纬三路，全长1230m，包括道路和排水两部分内容，共分三个标段。
本次招标的路段（三标段）为：k2+890〜k3+350里程桩号，总长460m （工程平面示意见附图一）。
道路路幅30m,横断面布置为2m （人行道）+3.5m （非机动车道）+0.5m （机非分隔带）+8m （车行道）+2m （中央分隔带）+8m （车行道）+0.5m （机非分隔带）+3.5m （非机动车道）+2m （人行道）。
机动车道结构层为：15cm 砾石砂垫层、40cm 粉煤灰三渣基层、9cm粗粒式沥青砼面层、3cm 细粒式沥青砼面层；非机动车道结构层为：15cm砾石砂垫层、25cm 粉煤灰三渣基层、6cm粗粒式沥青砼面层、3cm细粒式沥青砼面层。
（道路横断面结构见附图二）本标段雨水排水主管道为“1200mm、41400mm两种，管道接口为平口式钢筋砼管柔性接口；与其衔接的真陈路、纬三路雨水排水市政道路大修工程施工组织设计管道为“ 1000、4600两种，接口为企口式钢筋砼管柔性接口；道路路面排水支管为4300 一种，管道接口为承插式砼管柔性接口。
污水管道为“450、4300承插式砼管，管道接口为承插式砼管柔性接口。
雨水主管道埋设深度3.80m〜6.97m,雨水窨井27#井挖土深度为7.27m。
污水管道埋深度 1.75m〜5.34m。

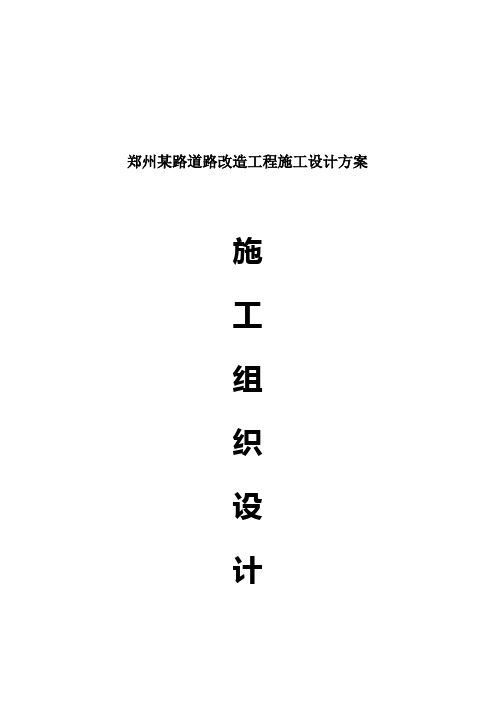

郑州某路道路改造工程施工设计方案施工组织设计江苏江都树立工程第一章项目简介一、工程概略1、本工程为郑州市上街区安阳路路途改造工程2、工程地址：郑州市上街区安阳路3、树立单位：郑州市上街区安阳路路途改造工程项目部4、合同工期总日历天数30天。
二、工程范围：1、路灯装置和路灯电缆敷设，路灯控制柜的装置。
2、电缆预埋管敷设。
三、工程保修期：1、综合验收交付运用起计一年。
四、工程项目特点：1、以思索节省工程费用为原那么。
2、组织各工种配合施工，以到达士建、装置及其它工种互创施工条件、确保工程总进度。
第二章施工组织方案与部署第一节部署原那么1、集中力气保质量、保工期，在人力、物资、机具给该工程以充沛保证，各工序管理任务应相互协助，指点好现场的施工任务，搞好各工种的协分配合。
2、组织各工种配合施工，交叉作业，重点部位重点赶工。
以到达土建、装置及其它各工种之间互创施工条件，以确保工程总体进度。
第二节施工组织机构一、本电气装置工程项目，担任装置施工组织和管理，1、其组成成员如下：二、项目经理将担任各专业施工队伍的施工现场协谐和布置。
抓好工程质量和平安的同时，抓好对环境维护的要求。
第三节施工管理措施一、为顺利完成质量目的，我们采取的主要管理措施有：1、将该工程列为我公司的重点工程，由公司总经理直接指导，并组成施工现场管理机构，发扬公司的优势，在各施工消费要素的配置上对该工程实行重点政策，确保工顺利完成。
2、建精干、高效强有力的项目经理部，选配高素质的项目经理和管理人员，实行项目管理担任制，全权组织技术、质检、资料、平安、劳资、财务等部门对工程施工停止全员、片面、全进程的系统静态管理，并对工程质量、施工进度、平安消费、文明施工、本钱核算及经济效益等停止全方位的目的责任管理与控制。
3、用技术熟练，纪律严明，经过多个大型工程锻炼的能打硬仗的高素质的作业队伍，在该工程上停止施工，发扬我公司管理上的优势，强化职能，统筹协调，综合管理，确保工程总体目的的完成。
XX市航海路综合整治道路工程施工组织设计编制人: 审核人:河南世通建设工程有限公司2020年6月27日(一)施工方案与技术措施1、工程概况XX市湖西路(化工路-郑上路)位于XX市中原区西流湖以西,规划为南北XX 市次干路,道路红线宽30m,路段全长约2682米。
为尽早给道路周边居民区提供交通配套服务,并加快项目建设进度,铁路以南部分拟先期开工建设,本次建设湖西路南段(郑上路-风茂街)。
2、质量控制目标本工程质量目标:合格工程。
3、编制依据3.1现行设计及施工验收规范依据:XX市道路设计规范》CJJ37-90、《公路工程技术标准》JTGB01-2020、《公路路基设计规范》JTG D30-2020、《公路沥青路面设计规范》JTJ D50-2020、XX市道路和建筑物无障碍设计规范》JGJ 50-2020、XX市道路交通规划设计规范》GB50220205、《沥青路面施工及验收规范》GB50092-96、XX市道路路基施工及验收规范》CJJ44-91、《城镇道路工程施工与质量验收规范》CJJ1-2020、《公路沥青路面施工技术规范》JTGF40-2020、《公路路基施工技术规范》JTG F10-2020、《公路路面基层施工技术规范》JTJ034-2020、《室外排水设计规范》(GB 50014-2020)等其他现行的国家标准、行业标准以及有关技术规范。
上述规范和标准如有变化,以最新发布的为准。
3.2勘察现场,了解工程范围内的现状和分布,做好现场记录和标识。
3.3依据现场调查的实际情况,参照有关施工技术规程,文明施工,注重环保等要求,合理布置临时设施。
3.4及时组织项目部人员进场,参与甲方和有关部门组织的技术交底,进行实地放线,做好施工前准备工作。
3.5主动与同步施工的其它施工单位联系,协调施工。
4、编制原则本施工组织设计按业主提出的要求以及招标文件的规定,将本工程建设成合格工程的原则编制,具体体现在以下几个方面:4.1采用我单位近年来类似工程中使用的先进施工方法、工艺设备等。
市政道路综合管网工程施工组织设计方案一、工程概况1.1工程位置该综合管网工程位于市区主要街道和小区内部道路，包括A街、B路、C巷等。
1.2工程规模1.3工程时间预计施工工期为12个月。
二、施工组织方案2.1工作计划根据施工内容和工期要求，制定详细的工作计划，包括下面几个方面：-确定主要施工活动的顺序和时间节点；-制定材料和设备的采购计划，确保工程进度；-确定人员配备和施工队伍组织。
2.2人员组织和管理-设立项目经理，负责统筹协调工程施工、人员安排和物资采购；-建立施工队伍，确定各个岗位的人员配备和职责；-按照工作计划安排人员的工作任务，确保施工进度。
2.3施工安全措施-制定施工安全管理方案，确保施工人员的安全；-设置安全警示标志，通知周边居民施工时间和施工范围；-负责施工现场的安全巡检和隐患排查，及时处理安全问题。
2.4设备和材料管理-确定施工所需的设备和材料，及时采购并妥善保管；-制定设备使用计划，确保施工设备的正常运行；-做好设备的维护和保养工作，延长设备使用寿命。
2.5施工质量控制-制定施工质量管理方案，规范施工作业，确保质量；-建立质量验收制度，对施工质量进行检查和评估；-定期组织技术人员进行质量抽查和整改工作。
三、施工步骤3.1前期准备-对施工现场进行勘察和测量，制定详细的施工图纸；-进行土地征用和拆迁工作，确保工程施工的顺利进行；-准备施工所需的设备、材料和人员。
3.2土方施工-进行场地平整和开挖工作，确保给水管线和雨污水管线的敷设；-对挖掘的土方进行清理和处理，保持施工环境整洁。
3.3管线敷设-按照设计要求，在挖掘好的沟槽中敷设管线；-管线敷设完成后，进行试压试验，确保管线质量合格。
3.4后期工程-进行管道的封堵、修复和保护工作，确保管线安全运行；-对施工现场进行清理和整理，恢复道路交通的正常使用。
四、施工风险管控4.1安全风险-室内作业时，要做好通风和照明，防止安全事故的发生；-设置警示标志，提醒施工人员注意安全；-每日进行安全会议，解决安全隐患。
第一章编写依据1.1 国家郑州经济技术开发区道路、给水、雨水、污水工程招标文件。
1.2 郑州市航海东路道路工程施工图，设计号03L-09。
1.3 郑州市航海东路道路工程图纸会审纪要。
1.4 郑州市航海东路道路工程设计变更图及变更通知单。
1.5 郑州市航海东路道路工程施工图现场踏勘记录。
1.6 给水排水管道工程施工及验收规范GB50268—97。
1.7 市政排水管渠工程质量检验评定标准CJJ3－90。
1.8 埋地硬聚氯乙烯排水管道技术规程CECS122︰2001。
1.9 砌体工程施工质量验收规范GB50203－2002。
1.10城市道路路基工程施工及验收规范JTJ034－2000。
1.11 公路工程无机结合料稳定材料验收规程JTJ057－94。
1.12沥青路面施工及验收规范GB505P2－96。
1.13 市政道路工程质量检验评定标准CJJ1－90。
1.14 城市测量规范GJJ8－99。
1.15 建设施工安全检查标准。
1.16 建设工程项目管理规范GB/T50326－2001。
1.17 市政工程技术资料管理规范建城（1994）469号。
第二章工程概况2.1道路工程2.1.1航海东路为郑州经济技术开发区主干路，西起航海路现状终点处，东止京珠幅道规划中线。
本标段起止点桩号k1+860～k2+500（见设计说明），全长640m，规划道路横断面为100m =25m+5m+6m+3m+22m+3m+6m+5m+25m。
2.1.2 工程内容：机动车道（宽22 m）14850 m2，非机动车（宽2×6m）7680 m2，工程沿线土质为细砂、低液限粉土。
2.1.3 机动车道结构，自下而上为：水泥石灰土(水泥︰石灰︰土=5︰10︰85)厚20cm，水泥石灰土（水泥︰石灰︰土=5︰12︰83）厚18cm，水泥石灰碎石稳定土（水泥︰石灰︰碎石︰土=7︰10︰40︰43），厚18cm，聚脂长丝土布或聚酯土工格栅乳化沥青下封层厚1cm，粗粒式沥青砼（AC-25）厚6 cm，中粒式沥青砼（AC-20）厚4 cm，细粒式沥青砼（AC-13）厚3cm。
郑州市某市政八条道路工程(投标)施工组织设计方案清晨的阳光透过窗帘，洒在键盘上，手指轻轻敲击，思绪如泉涌。
十年的方案写作经验，让我对这类项目有了深刻的理解。
我将用意识流的方式，为大家呈现一份关于郑州市某市政八条道路工程的施工组织设计方案。
一、项目概述本项目位于郑州市，共涉及八条道路的施工。
工程内容包括道路拓宽、路面铺设、排水系统改造、交通信号灯安装等。
项目旨在缓解城市交通压力，提升道路通行能力，为市民创造一个便捷、舒适的出行环境。
二、施工组织设计1.施工总体布局本次施工将遵循“分区施工、分段施工、分阶段施工”的原则，将八条道路划分为四个施工区，每个施工区分别设立项目经理部，负责该区域的施工管理。
2.施工进度安排根据工程量及施工难度，我们将施工进度分为三个阶段：（1）第一阶段：道路拓宽及排水系统改造。
预计用时3个月。
（2）第二阶段：路面铺设。
预计用时2个月。
（3）第三阶段：交通信号灯安装及附属工程。
预计用时1个月。
3.施工人员配置（1）项目经理：负责整体施工管理，协调各方资源。
（2）技术负责人：负责施工技术指导，解决现场技术问题。
（3）施工队伍：包括道路施工队伍、排水系统施工队伍、路面铺设队伍、信号灯安装队伍等。
4.施工材料及设备（1）道路建筑材料：沥青、混凝土、石材等。
（2）排水系统材料：水管、阀门、检查井等。
（3）交通信号灯设备：信号灯、控制器、摄像头等。
5.施工质量保障措施（1）严格筛选施工队伍，确保具备相应的资质和经验。
（2）对施工人员进行技术培训，提高施工水平。
（3）加强现场质量监督，及时发现并解决质量问题。
6.施工安全措施（1）建立健全安全管理体系，明确安全责任。
（2）对施工现场进行封闭管理，设置安全警示标志。
（3）定期对施工人员进行安全教育，提高安全意识。
三、项目实施效果1.提高道路通行能力，缓解交通压力。
2.改善排水系统，防止道路积水。
3.提升道路绿化水平，美化城市环境。
4.提高交通安全水平，减少交通事故。
郑州市人民政府办公厅关于印发郑州市四环道路综合整治实施方案的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 郑州市人民政府办公厅关于印发郑州市四环道路综合整治实施方案的通知郑政办〔2014〕52号各县 (市、区)人民政府,市人民政府各部门,各有关单位:《郑州市四环道路综合整治实施方案》已经市政府研究同意,现印发给你们,请遵照执行。
2014年11月18日郑州市四环道路综合整治实施方案为全面提升四环道路综合环境、通行能力和安全水平,创建畅通有序的省会城市形象,经研究,制定郑州市四环道路综合整治实施方案。
具体内容如下:一、整治范围郑州市四环道路本次综合整治范围共分为三部分:一是四环建设红线内道路、交通安全、绿化、其他设施的整治;二是四环生态廊道绿化控制线内的景观整治;三是四环生态廊道绿化控制线以外500米范围的规划控制及临路建筑整治。
二、整治内容(一)四环道路建设红线以内1. 完善道路设施、提升绿化景观、加大保洁力度牵头责任单位:市交通委 (四环管理中心),责任人:曾建民;郑东新区管委会,责任人:魏宁娣。
按城市道路标准进行管理,结合四环昼夜混合交通的特点,合理制定管养标准,加强各自管辖范围内四环道路设施的管养工作;对缺损设施及时修复,保证现有道路、桥梁及附属设施具备正常使用功能;增加沿线取水点;对黄土裸露、缺株死苗及时补植绿化,修剪、喷灌浇水及时,提升景观效果;逐步完善照明、雨污水系统;整治桥下空间达到规范、整洁、安全有序、不留死角;配合高架实施,做好 G107辅道日常维护;购置大型洗扫车,推进机械环卫作业,提高清扫效能。
责任单位:市发展改革委、市财政局、市公路局。
第1篇一、工程概况1. 工程名称：郑州XX道路施工工程2. 工程地点：郑州市XX区XX街道3. 工程规模：全长XX公里，路基宽度XX米，双向XX车道4. 工程投资：XX万元5. 工程建设周期：XX个月二、施工组织机构1. 项目经理部（1）项目经理：全面负责项目的施工管理工作（2）项目副经理：协助项目经理工作，负责施工技术、质量、安全、进度等方面的工作（3）技术负责人：负责施工图纸的审核、技术交底、技术指导等工作（4）质量负责人：负责工程质量的管理、检验、验收等工作（5）安全负责人：负责施工现场的安全管理工作2. 施工队伍（1）施工班组：负责具体的施工任务，包括路基、路面、桥梁、排水等工程（2）技术支持人员：负责技术指导、施工方案的制定、施工工艺的改进等工作三、施工方案1. 施工准备（1）施工图纸的审核：对施工图纸进行审核，确保施工图纸的准确性、完整性和合理性（2）施工材料的准备：根据施工图纸的要求，准备路基、路面、桥梁、排水等工程所需的施工材料（3）施工设备的准备：根据施工需要，准备挖掘机、推土机、压路机、摊铺机等施工设备（4）施工人员的培训：对施工人员进行技术培训，提高施工人员的业务素质2. 施工工艺（1）路基施工：采用分层填筑、压实、平整的方法进行路基施工，确保路基的稳定性（2）路面施工：采用沥青混凝土路面施工，按照施工图纸的要求进行摊铺、碾压、切割等工序（3）桥梁施工：采用预制构件法进行桥梁施工，确保桥梁的承载能力和使用寿命（4）排水施工：采用排水沟、检查井、排水管道等设施进行排水施工，确保排水畅通3. 施工进度（1）路基施工：XX个月（2）路面施工：XX个月（3）桥梁施工：XX个月（4）排水施工：XX个月四、质量控制1. 施工材料的质量控制：对施工材料进行检验，确保材料符合国家标准2. 施工过程的质量控制：对施工过程进行监督，确保施工质量符合要求3. 工程验收：按照国家标准和施工图纸的要求进行工程验收，确保工程质量五、安全管理1. 施工现场安全管理：制定施工现场安全管理制度，加强施工现场的安全管理2. 施工人员安全教育：对施工人员进行安全教育，提高施工人员的安全意识3. 施工现场安全措施：采取必要的安全措施，确保施工现场的安全六、环境保护1. 施工现场环境保护：制定施工现场环境保护措施，减少施工对环境的影响2. 施工废水、废气处理：对施工废水、废气进行处理，确保达标排放3. 施工垃圾处理：对施工垃圾进行分类处理，确保环境保护本施工方案旨在确保郑州XX道路施工工程的顺利进行，提高工程质量，确保施工安全，保护环境。
XX市航海路综合整治道路工程施工组织设计编制人: 审核人:河南世通建设工程有限公司2020年6月27日(一)施工方案与技术措施1、工程概况XX市湖西路(化工路-郑上路)位于XX市中原区西流湖以西,规划为南北XX 市次干路,道路红线宽30m,路段全长约2682米。
为尽早给道路周边居民区提供交通配套服务,并加快项目建设进度,铁路以南部分拟先期开工建设,本次建设湖西路南段(郑上路-风茂街)。
2、质量控制目标本工程质量目标:合格工程。
3、编制依据3.1现行设计及施工验收规范依据:XX市道路设计规范》CJJ37-90、《公路工程技术标准》JTGB01-2020、《公路路基设计规范》JTG D30-2020、《公路沥青路面设计规范》JTJ D50-2020、XX市道路和建筑物无障碍设计规范》JGJ 50-2020、XX市道路交通规划设计规范》GB50220205、《沥青路面施工及验收规范》GB50092-96、XX市道路路基施工及验收规范》CJJ44-91、《城镇道路工程施工与质量验收规范》CJJ1-2020、《公路沥青路面施工技术规范》JTGF40-2020、《公路路基施工技术规范》JTG F10-2020、《公路路面基层施工技术规范》JTJ034-2020、《室外排水设计规范》(GB 50014-2020)等其他现行的国家标准、行业标准以及有关技术规范。
上述规范和标准如有变化,以最新发布的为准。
3.2勘察现场,了解工程范围内的现状和分布,做好现场记录和标识。
3.3依据现场调查的实际情况,参照有关施工技术规程,文明施工,注重环保等要求,合理布置临时设施。
3.4及时组织项目部人员进场,参与甲方和有关部门组织的技术交底,进行实地放线,做好施工前准备工作。
3.5主动与同步施工的其它施工单位联系,协调施工。
4、编制原则本施工组织设计按业主提出的要求以及招标文件的规定,将本工程建设成合格工程的原则编制,具体体现在以下几个方面:4.1采用我单位近年来类似工程中使用的先进施工方法、工艺设备等。
4.2调集我单位精锐的管理人员和雄厚的技术力量,并组成一个强有力的项目部。
4.3树立良好的质量标准,一定要在本工程的施工当中创一流施工水平。
4.4充分考虑各种不利施工进度和质量的因素,在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。
4.5针对本合同段的特点、难点着重考虑相应的施工方法。
5、管理目标根据本工程的特点,并结合我公司施工能力,为保证本工程顺利施工,我公司应科学组织、精心施工,确保如下管理目标实现:5.1合同履行:工程中标后,在施工过程中应与建设单位密切配合,创造良好的施工环境,保证合同的全面履行。
5.2工程质量:确保合格工程,严格按图纸设计及国家施工验收规范组织施工,在施工过程中严格按合格工程以上的施工质量标准控制工程质量。
5.3施工工期:根据我公司施工技术装备能力和现场地址情况,本工程工期要求为12020天,为要求工期内的施工做出保证。
5.4安全生产:认真贯彻“安全第一、预防为主”的安全方针,加强安全管理,做好安全教育、安全检查、安全防护、劳动保护等各项工作,杜绝任何人员伤亡事故的发生。
5.5文明施工:严格执行公司及XX市有关文明施工的要求,创建文明施工工程,创造良好的生产环境,服从业主的统一管理和协调。
5.6先进技术:本工程积极采用先进的生产工艺、技术以及科学的施工方法,高效、优质的完成施工任务。
6、主要分部分项施工方法6.1 施工准备6.1.1.根据《XX市金桥路(桂圆路—香山路)等4条道路工程》招标文件和设计图纸的要求组织有关技术人员熟悉工程特点及技术要求。
6.1.2.勘察现场,了解工程范围内的现状和分布,交通、水源、电源情况,施工现场的土质情况,做好现场记录和标识。
6.1.3.做好“三通一平”。
包括水通、电通、路通和场地平整。
水通:在施工前,做到施工用水和生活用水具备开工条件。
电通:施工用电接到施工现场具备施工条件。
路通:修建临时道路,施工前要铺到施工现场周围入口处,满足施工车辆出入条件。
场地平整:拟建建筑物及条件现场基本平整,可进入施工的状态。
6.1.4.复核各段基准点高程、相连接的现状管高程及控制点坐标,各施工段要进行联测,保证衔接顺畅,准确无误时方可施工。
6.1.5.依据现场调查的实际情况,参照有关施工技术规程,环境保护施工,注重环保等要求,合理布置临时设施,绘制施工现场总体布置平面图。
6.1.6.施工中如遇管线冲突,按规划管位进行调整；如遇未知隐藏管线及文物等,施工单位应及时与建设单位联系,协调产权单位共同商定解决办法,临时采取围、包、吊、顶等措施予以保护。
6.1.7.中标后及时组织项目部人员进场,参与甲方、监理和有关部门组织的技术交底,进行实地放线,做好施工前准备工作。
6.1.8.主动与同步施工的其它施工单位联系,协调施工。
6.2污水管道施工方法6.2.1施工顺序及施工流向施工准备→定位放线→开槽→垫层→下管、稳管→混凝土基础浇筑→接口、检查井砌筑→闭水试验→回填、路面恢复→竣工清理。
6.2.2测量放线(1)施工测量人员熟悉设计文件,熟悉本工程的技术数据、高程衔接关系。
(2)根据建设单位或设计单位提供的平面控制网点和水准网点的位置、编号、精度等级及其坐标和高程资料确定管网设计线位和高程。
核对永久水准点,建立临时水准点；核对新建高程与原有工程衔接的位置与高程。
(3)放出施工边线,必要时标出堆土、堆料场地界线及临时用地范围。
(4)管线转角点应在附近永久性建筑物或构筑物上标志点位,对控制点坐标应做出记录。
当附近没有永久性工程时,应埋设标石。
(5)管线中线定位完成后,应按施工范围对地上障碍物进行核查。
(6)根据实测地面高程计算出槽深、上口宽度,并用木桩或白灰放出管道的开槽边线。
6.2.3沟槽开挖(1)根据测设的中线,高程控制桩放出管沟中心线和高程点后再开挖沟槽,采用机械作业。
沟槽采用反铲挖土机开挖,沟槽土方应向路槽的一边堆放,以便堆放管子、材料、吊装等。
(2)根据图纸设计、现场条件确定管道沟槽的开挖断面。
(3)开挖管沟时,不得破坏下面土的结构,使用挖掘机施工时,可保留2020厚土层不挖。
采用人工修槽、修边、清底。
(4)因本工程地质资料不详,管沟的开挖过程中,应对土质情况、地下水位和原有管线等情况及时了解掌握,该采取保护的,要及时地采取保护措施。
(5)沟槽切断原有排水沟或排水管道,如无其它适当方法排水时,应架设安全可靠的临时渡槽或渡管。
(6)当开挖沟槽发现已建的地下各类设施或文物时,应采取保护措施,并及时上报甲方及有关单位处理。
(7)沟槽的开挖质量应符合下列规定:沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。
槽底高程的允许偏差为±2020。
(8)对开挖的管道沟槽,要及时地设置警示标志,并对其进行封闭管理,以防意外事故的发生。
(9)合理划分施工段,合理利用土方堆场,减少土方二次转运。
(10)土方工程支撑的种类、型式应根据槽深、土质、地下水位、施工季节及槽边建筑物情况等选定。
在一般情况下,开挖深度为3m及以内的沟槽可采用木板支撑,沟槽开挖深度大于3m应采用钢板桩支撑。
6.2.4管道地基处理(1)基础开挖至老土以下500㎜,如设计标高未至老土,需加深挖至基槽老土下500㎜,用三七灰土垫至设计标高,夯实干密度不小于16KN/m3。
(2)挤密桩加固地基:挤密加固是在承压土层内,打设很多桩或桩孔,在桩孔内灌入砂,成为砂柱,以挤密土层,减小孔隙体积,增加土体强度。
①适用条件:当沟槽开挖遇到粉砂、细砂、亚砂土及薄层砂质粘土,下卧透水层时,由于排水不利发生扰动,深度在0.8～2.0m时,可采用砂桩法挤密排水开提高承载力。
②施工工艺:砂桩法是先用钢套管打入土中,然后将砂子灌入钢管内,并进行捣实,随灌砂随逐步拔出钢管,混凝土桩靴打入土中后自由脱落。
③施工要点:砂桩顶应铺砂垫层,将砂桩渗出的水引出排除；砂桩的施工顺序应从两边向中间进行；往套管中加砂时,应分层填入,边填入边捣实,并逐步拔起套管,在拔套管时,必须使砂在套管中经常保持1～1.5m的高度。
管道基底之下的树根、淤泥、腐殖土、草皮以及垃圾全部清理干净,清除至原状土,并换填素土、分层夯实。
④质量要求:砂桩应连续,不断桩,不缩颈；桩的垂直度应≦L/100(L为桩长)；桩长应符合设计要求,平面位移≦D/2(D为桩径)6.2.5管道安装(1)管材基础:本次污水管采用Ⅱ级钢筋砼承插口管,混凝土基础,橡胶圈接口,管顶覆土在0.7m-3.5m时采用12020凝土基础；管顶覆土在3.5m-6.0m时采用180°混凝土基础。
(2)下管前复测一次垫层高程及中线,并将复测结果(高、低误差数据)用通知单交给班组,以便在安管时校正误差。
(3)稳管前对管顶高程进行复测,测点距离为10m并把测量结果填入管顶水平测量记录表内作为竣工测量资料。
6.2.6管道基础(1)管道基础的垫层应按规定的沟槽宽度满堂铺筑、摊平、拍实；(2)在垫层上安装混凝土基础的侧向模板时,应根据管道中心位置在坡度板上拉出中心线,用垂球和搭马(宽度与混凝土基础一致)控制侧向模板的位置。
搭马每隔2.5m安置一个以固定模板之间的间距；(3)混凝土基础侧向模板应具有一定的强度和刚度,一般可选用钢撑板、木板和钢模。
模板安装应缝隙严密,支撑牢固,并符合结构尺寸的要求；(4)混凝土应用平板振动器振平。
混凝土基础浇筑完毕后,要及时进行洒水养护。
(5)首先将平基凿毛冲净,浇筑混凝土管围座时应注意,混凝土管围座的模板,要一次支设,再浇筑混凝土,浇筑混凝土两侧同时进行,并保持两侧混凝土高度一致。
6.2.7下管(1)下管前应对沟槽进行检查,并做必要的处理:①若在采用挡板支撑的沟槽内下管,应先行倒撑横支板,保证竖撑板的牢固,并清除槽底杂物；②检查槽壁:有裂纹及坍塌危险者必须处理；③检查槽底高程、中心线及宽度:应符合挖槽的质量要求；④检查堆土:下管的一侧堆土过高过陡者,应根据下管需要进行处理。
(2)人工下管时必须有专人指挥,并保证两侧放绳速度一致,以使管子平稳下降,下管时沟槽内不得有人站立,以确保安全。
(3)机械下管时应有专人指挥,操作人员应精力集中,听从指挥。
6.2.8稳管(1)稳管前应将基础表面的杂物、积水、管子内外清扫干净。
(2)管子在沟槽内移动时,操作人员应密切配合,防止碰撞。
(3)稳管时应以管内径底标高为准,调整管子高程时,所用垫块必须坚固。
(4)对管道中心线的控制,可采用边线法或中线法,并保证平面位置符合质量标准。
(5)稳管顺序应从下游排向上游。
在井位处稳管时,应控制好检查井内净尺寸。
管端伸入检查井内应与井壁平齐。
(6)稳管的对口间隙以10mm为宜,以便于管内沟缝。
