布氏硬度洛氏硬度对照表

洛氏硬度、布氏硬度、维氏硬度对照表以下是洛氏硬度、布氏硬度、维氏硬度的常用范围值的对照表。

洛氏硬度HRC 洛氏硬度HRA 布氏硬度HB 30D2维氏硬度HV 近似强度σ(MPa)70.0 86.6 - 1037.0 --69.5 86.3 -1017.069.0 86.1 - 997.0 -68.5 85.8 - 978.0 -68.0 85.5 - 959.0 -67.5 85.2 - 941.0 -67.0 85 - 923.0 -66.5 84.7 - 906.0 -66.0 84.4 - 889.0 -65.5 84.1 - 872.0 -65.0 83.9 - 856.0 -64.5 83.6 - 840.0 -64.0 83.3 - 825.0 -63.5 83.1 - 810.0 -63.0 82.8 - 795.0 -62.5 82.5 - 780.0 -62.0 82.2 - 766.0 -61.5 82.0 - 752.0 -61.0 81.7 - 739.0 -60.5 81.4 - 726.0 -60.0 81.2 - 713.0 2607 59.5 80.9 - 700.0 2551 59.0 80.6 - 688.0 2496 58.5 80.3 - 676.0 2443 58.0 80.1 - 664.0 2391 57.5 79.8 - 653.0 2341 57.0 79.5 - 642.0 2293 56.5 79.3 - 631.0 2247 56.0 79.0 - 620.0 2201 55.5 78.7 - 609.0 2157 55.0 78.5 - 599.0 2115 54.5 78.2 - 589.0 2074 54.0 77.9 - 579.0 2034 53.5 77.7 - 570.0 1995 53.0 77.4 - 561.0 1957 52.5 77.1 551.0 1921 52.0 76.9 543.0 1885 51.5 76.6 534.0 1851 51.0 76.3 525.0 1817 50.5 76.1 517.0 1785 50.0 75.8 509.0 1753 49.5 75.5 501.0 1722 49.0 75.3 493.0 1692 48.5 75.0 485.0 1662 48.0 74.7 478.0 163547.5 74.5 470.0 1608 47.0 74.2 449 463.0 1581 46.5 73.9 442 456.0 1555 46.0 73.7 436 449.0 1529 45.5 73.4 430 443.0 1504 45.0 73.2 424 436.0 1480 44.5 72.9 413 429.0 1457 44.0 72.6 407 423.0 1434 43.5 72.4 401 417.0 1411 43.0 72.1 396 411.0 1389 42.5 71.8 391 405.0 1368 42.0 71.6 385 399.0 1347 41.5 71.3 380 393.0 1327 41.0 71.1 375 388.0 1307 40.5 70.8 370 382.0 1287 40.0 70.5 365 377.0 1268 39.5 70.3 360 372.0 1250 39.0 70.0 355 367.0 1232 38.5 69.7 350 362.0 1214 38.0 69.5 345 357.0 1197 37.5 69.2 341 352.0 1180 37.0 69.0 336 347.0 1163 36.5 68.7 332 342.0 1147 36.0 68.4 327 338.0 1131 35.5 68.2 323 333.0 111535.0 67.9 318 329.0 1100 34.5 67.7 314 324.0 1080 34.0 67.4 310 320.0 1070 33.5 67.1 306 316.0 1056 33.0 66.9 302 312.0 1042 32.5 66.6 298 308.0 1028 32.0 66.4 294 304.0 1015 31.5 66.1 291 300.0 1001 31.0 65.8 287 296.0 989 30.5 65.6 283 292.0 976 30.0 65.3 280 289.0 964 29.5 65.1 276 285.0 951 29.0 64.8 273 281.0 940 28.5 64.6 269 278.0 928 28.0 64.3 266 274.0 917 27.5 64.0 263 271.0 906 27.0 63.8 260 268.0 895 26.5 63.5 257 264.0 884 26.0 63.3 254 261.0 874 25.5 63.0 251 258.0 864 25.0 62.8 248 255.0 854 24.5 62.5 245 252.0 844 24.0 62.2 242 249.0 835 23.5 62.0 240 246.0 825 23.0 61.7 237 243.0 81622.5 61.5 234 240.0 80822.0 61.2 232 237.0 799以上数据摘自《实用五金手册》广东科技出版社，2004.3硬度试验是机械性能试验中最简单易行的一种试验方法。

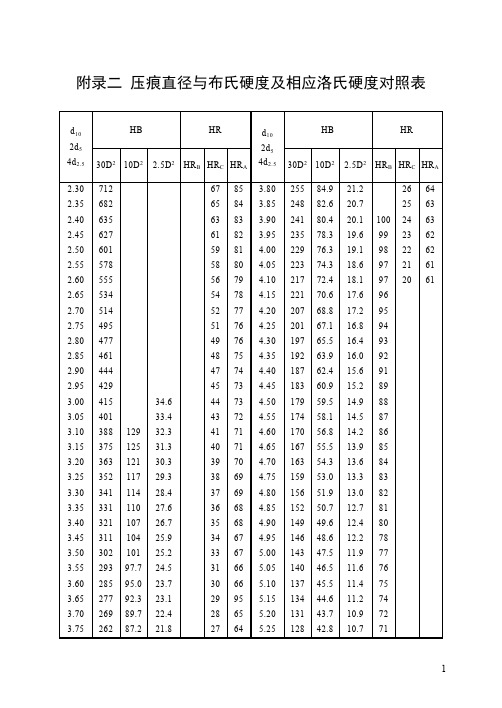

附录二压痕直径与布氏硬度及相应洛氏硬度对照表HB HR HB HRd102d54d2.530D210D2 2.5D2HRB HRC HR Ad102d54d2.530D210D2 2.5D2HRBHR C HR A2.30 2.35 2.40 2.45 2.50 2.55 2.60 2.65 2.70 2.75 2.80 2.85 2.902.953.00 3.05 3.10 3.15 3.20 3.25 3.30 3.35 3.40 3.45 3.50 3.55 3.60 3.65 3.70 3.7571268263562760157855553451449547746144442941540138837536335234133132131130229328527726926212912512111711411010710410197.795.092.389.787.234.633.432.331.330.329.328.427.626.725.925.224.523.723.122.421.86765636159585654525149484745444341403938373635343331302928278584838281807978777676757473737271717069696868676766669565643.803.853.903.954.004.054.104.154.204.254.304.354.404.454.504.554.604.654.704.754.804.854.904.955.005.055.105.155.205.2525524824123522922321722120720119719218718317917417016716315915615214914614314013713413112884.982.680.478.376.374.372.470.668.867.165.563.962.460.959.558.156.855.554.353.051.950.749.648.647.546.545.544.643.742.821.220.720.119.619.118.618.117.617.216.816.416.015.615.214.914.514.213.913.613.313.012.712.412.211.911.611.411.210.910.71009998979796959493929189888786858483828180787776757472712625242322212064636362626161（续表）HB HR HB HR d102d54d2.530D210D2 2.5D2HRB HRC HR Ad102d54d2.530D210D2 2.5D2HRBHR C HR A5.30 5.35 5.40 5.45 5.5012612312111811641.941.040.239.438.610.510.313.19.809.6669696766655.555.605.655.705.7511411110910710537.937.136.435.735.09.469.279.108.938.766462615958附录三黑色金属硬度和强度换算表（GB1172—74）硬 度洛 氏表 面 洛 氏维 氏布 氏HRC HRA HR15N HR30N HR45N HV HB② (F =30D2)抗拉强度(MPa)70.0 69.5 69.0 68.5 68.086.686.386.185.885.51037101799797895767.5 67.0 66.5 66.0 65.585.285.084.784.484.194192390688987265.0 64.5 64.0 63.5 63.083.983.683.383.182.892.292.191.991.891.781.381.080.680.279.871.771.270.670.169.585684082581079562.5 62.0 61.5 61.0 60.582.582.282.081.781.491.591.491.291.090.879.479.078.678.177.769.068.467.967.366.878076675273972660.0 59.5 59.0 58.5 58.081.280.980.680.380.190.690.490.290.089.877.376.976.576.175.666.265.665.164.563.97137006886766642607255124962443239157.5 57.0 56.5 56.0 55.579.879.579.379.078.789.689.489.188.988.675.274.874.473.973.563.462.862.261.761.16536426316206092341229322462201215755.0 54.5 54.0 53.5 53.078.578.277.977.777.488.488.187.987.687.473.172.672.271.871.360.559.959.458.858.25995895795705612115207420341995195752.5 52.0 51.5 51.0 50.577.176.976.676.376.187.186.886.686.386.070.970.470.069.569.157.657.156.555.955.35515435345255175014941921188518511817178550.0 49.5 49.0 48.5 48.075.875.575.375.074.085.785.585.284.984.668.668.267.767.366.854.754.253.653.052.45095014934854784884814744684611753172216921663163547.5 47.0 46.5 46.0 45.574.574.273.973.773.484.384.083.783.583.266.465.965.565.064.651.851.250.750.149.547046345644944345544944243643016081581155515291504洛 氏表 面 洛 氏维 氏布 氏HRC HRA HR15N HR30N HR45N HV HB② (F =30D2)抗拉强度(MPa)45.0 44.5 44.0 43.5 43.073.272.972.672.472.182.982.682.382.081.764.163.663.262.762.348.948.347.447.146.54364294234174114244184134074011480145714341411138942.5 42.0 41.5 41.0 40.571.871.671.371.070.881.481.180.880.580.2.61.861.360.960.460.045.945.444.844.243.64053993933883823963913853803751368134713271307128740.0 39.5 39.0 38.5 38.070.570.370.079.979.679.379.078.959.559.058.658.157.643.042.441.841.240.63773723673623573703653603553501268125012321214119737.5 37.0 36.5 36.0 35.578.478.177.877.577.257.256.756.255.855.340.039.438.838.237.63523473423383333453413363323271180116311471131111535.0 34.5 34.0 33.5 33.077.076.776.476.175.854.854.453.953.453.037.036.535.935.334.73293243203163123233183143103061100108510701056104232.5 32.0 31.5 31.0 30.575.575.274.974.774.452.552.051.651.150.634.133.532.932.331.730830430029629230229829429128710281015100198997630.0 29.5 29.0 28.5 28.074.173.873.573.373.050.249.749.248.748.331.130.529.929.328.728928528127827428328027627326996495194092891727.5 27.0 26.5 26.0 25.572.272.472.271.971.647.847.346.946.445.928.127.526.926.325.727126826426125826626326025725490689588487486425.0 24.5 24.0 23.5 23.071.471.170.870.670.345.545.044.544.043.625.124.523.923.322.725525224924624325124824524224085484483582581622.5 22.0 21.5 21.0 20.570.069.869.569.369.043.142.642.241.741.222.121.521.020.419.824023723423122923723423222922780879979178277420.0 19.5 19.0 18.5 18.068.868.568.368.067.840.740.339.839.338.919.218.618.017.416.822622322121821622522222021821676775975274473717.5 17.067.667.338.437.916.215.6214211214211727724洛 氏表 面 洛 氏维 氏布 氏HRB HR15N HR30N HR45N HV HB② (F =30D2)抗拉强度(MPa)100.0 99.5 99.0 98.5 98.091.591.391.291.190.981.781.481.080.780.471.771.270.770.269.623323022722522280379378377376397.5 97.0 96.5 96.0 95.590.890.690.590.490.280.179.879.479.178.869.168.668.167.667.121921621421120875474473572671795.0 94.5 94.0 93.5 93.090.189.989.889.789.578.578.277.877.577.266.566.065.565.064.520620320119919670870069168867592.5 92.0 91.5 91.0 90.589.489.389.189.088.876.976.676.275.975.664.063.463.962.461.919419118918718566765965164463690.0 89.5 89.0 88.5 88.088.788.688.488.388.175.375.074.674.374.061.460.960.359.859.318318017817617462962161460760187.5 87.0 86.5 86.0 85.588.087.987.787.687.573.773.473.072.772.458.858.357.857.256.717217016816616559458758157556885.0 84.5 84.0 83.5 83.087.387.287.086.986.872.171.871.471.170.856.255.755.254.754.116316115915715656255655054553982.5 82.0 81.5 81.0 80.586.686.586.386.286.170.570.269.869.569.253.653.152.652.151.615415215114914814013813713613453452852351851.380.0 79.5 79.0 78.5 78.085.985.885.785.585.468.968.668.267.967.651.050.550.049.549.014614514314214013313213012912850850349849448977.5 77.0 76.5 76.0 75.585.285.185.084.884.767.367.066.666.366.048.547.947.446.946.413913813613513412712612512412348548047647246875.0 74.5 74.0 73.5 73.084.584.484.384.184.065.765.465.164.764.445.945.444.844.343.8132131130129128122121120119118464460456452449洛 氏表 面 洛 氏维 氏布 氏HRB HR15N HR30N HR45N HV HB② (F =30D2)抗拉强度(MPa)72.5 72.0 71.5 71.0 70.583.983.783.683.483.364.163.863.563.162.843.342.842.341.741.212612512412312211711611511511444544243943543270.0 69.5 69.0 68.5 68.083.283.082.982.782.662.562.261.961.561.240.740.239.739.238.612112011911811711311211211111042942642342041867.5 67.0 66.5 66.0 65.582.582.382.282.181.960.960.660.359.959.638.137.637.136.636.111611511511411311010910810810741541241040740565.0 64.5 64.0 63.5 63.081.881.681.581.481.259.359.058.758.358.035.535.034.534.033.511211111011010910710610610510540340039839639462.5 62.0 61.5 61.0 60.581.180.980.880.780.557.757.457.156.756.432.932.431.931.430.91081081071061051041041031031023923903883863856080.456.130.4105102383①是近似强度值，不分钢种，用于换算精度要求不高时，但不适用于铸铁。

一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。

布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。

举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。

以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。

洛氏硬度：洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。

这9个标尺的应用涵盖了几乎所有常用的金属材料。

最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。

这是金属加工行业应用最多的硬度试验方法。

HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。

HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。

HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。

表面洛氏硬度试验采用三种试验力，两种压头，它们有6种组合，对应于表面洛氏硬度的6个标尺。

表面洛氏硬度试验是对洛氏硬度试验的一种补充，在采用洛氏硬度试验时，当遇到材料较薄，试样较小，表面硬化层较浅或测试表面镀覆层时，就应改用表面洛氏硬度试验。

这时采用与洛氏硬度试验相同的压头，采用只有洛氏硬度试验几分之一大小的试验力，就可以在上述试样上得到有效的硬度试验结果。

表面洛氏硬度的N标尺适用于类似洛氏硬度的HRC、HRA和HRD测试的材料；T标尺适用于类似洛氏硬度的HRB、HRF 和HRG测试的材料。

硬度知识硬度：金属抵抗更硬的物体压入其内的能力—。

是材料性能的综合物理量,表示金属材料在一个小的体积范围内的抵抗弹性变形\塑性变形或断裂的能力.1.布式硬度 HB用直径D的淬火钢球或硬质合金球,在一定压力P下,将钢球垂直地压入金属表面,并保持压力到规定的时间后卸荷,测压痕直径d(用刻度放大镜测)则HB=P/F (N/mm2) 单位一般不写. F-压痕面积.HBS—压头用淬火钢球, HBW—压头用硬质合金球因钢球存在变形问题,不能测太硬的材料,适于HBS<450, 如铸铁,有色金属,软钢等. 而H ＢＷ＜６５０．特点：压痕大，代表性全面应用：不适宜薄件和成品件2.洛式硬度ＨＲ用金刚石圆锥在压头或钢球，在规定的预载荷和总载荷下，压入材料，卸载后，测其深度ｈ，由公式求出，可在硬度计上直接读出，无单位．不同压头应用范围不同如下表：HRB ｄ＝1.588淬火钢球980.7 退火钢灰铁有色金属HRC1200金刚石圆锥1471 淬火回火件HRA 588.4 硬质合金碳化物优点:易操作,压痕小,适于薄件,成品件缺点:压痕小,代表性不全面需多测几点.*硬度与强度有一定换算关系,故应用广泛.根据硬度可近似确定强度,如灰铁: σb=1HBS 3维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

抗拉强度RmN/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC250 80 76.0 -270 85 80.7 -285 90 85.2 -305 95 90.2 -320 100 95.0 -335 105 99.8 -350 110 105 -1370 115 109 -380 120 114 -400 125 119 -415 130 124 -430 135 128 -450 140 133 -465 145 138 -480 150 143 -490 155 147 -510 160 152 -530 165 156 -545 170 162 -560 175 166 -575 180 171 -595 185 176 -610 190 181 -625 195 185 -640 200 190 -660 205 195 -675 210 199 -690 215 204 -705 220 209 -720 225 214 -740 230 219 -755 235 223 -770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.0850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.6 21190 370 352 37.71220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.91555 480 (456) 47.71595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.51740 530 (504) 51.11775 540 (513) 51.71810 550 (523) 52.31845 560 (532) 53.01880 570 (542) 53.61920 580 (551) 54.11955 590 (561) 54.71995 600 (570) 55.22030 610 (580) 55.72070 620 (589) 56.32105 630 (599) 56.82145 640 (608) 57.32180 650 (618) 57.8660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0 3920 67.5940 68.0硬度试验是机械性能试验中最简单易行的一种试验方法。

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度（HRC）、布氏硬度（HB）硬度换算表（表格在后面）硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得硬度值和含义也不完全一样。

最常用的是静负荷压入法硬度试验，硬度其值表示材料表面抵抗坚硬物体压入的能力。

里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质得刚健，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值。

●HL手提式硬度计，利用冲击球头冲击硬度表面后产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。

2、HB - 布氏硬度；一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

HB是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径，载荷除以压痕球形成的表面积所得的商。

一般为：以一定的载荷(一般3000kg) 把一定大小(直径一般为10mm) 的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2) 。

洛氏硬度(HRＣ)、布氏硬度(HＢ)等硬度对照区别与换算洛氏硬度(ＨRＣ)、布氏硬度(HＢ)等硬度对照区别与换算硬度就是衡量材料软硬程度得一个性能指标、硬度试验得方法较多,原理也不相同,测得得硬度值与含义也不完全一样。

最普通得就是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA,HＲＢ,HＲC)、维氏硬度(HV),橡胶塑料邵氏硬度(ＨA,ＨD)等硬度其值表示材料表面抵抗坚硬物体压入得能力。

最流行得里氏硬度(HＬ)、肖氏硬度(ＨS)则属于回跳法硬度试验,其值代表金属弹性变形功得大小、因此,硬度不就是一个单纯得物理量,而就是反映材料得弹性、塑性、强度与韧性等得一种综合性能指标、1、钢材得硬度 :金属硬度(Harｄness)得代号为H。

按硬度试验方法得不同,ﻫ●常规表示有布氏(HB)、洛氏(HRC)、维氏(HV)、里氏(ＨL)硬度等,其中以HB及HRＣ较为常用。

●HB应用范围较广,HRＣ适用于表面高硬度材料,如热处理硬度等、两者区别在于硬度计之测头不同,布氏硬度计之测头为钢球,而洛氏硬度计之测头为金刚石。

●HV—适用于显微镜分析。

维氏硬度(HＶ)以1２0kg以内得载荷与顶角为１３6°得金刚石方形锥压入器压入材料表面,用材料压痕凹坑得表面积除以载荷值,即为维氏硬度值(HV)、ﻫ●ＨL手提式硬度计,测量方便,利用冲击球头冲击硬度表面后,产生弹跳;利用冲头在距试样表面１mｍ处得回弹速度与冲击速度得比值计算硬度,公式:里氏硬度HＬ=100０×ＶB(回弹速度)/ VＡ(冲击速度)。

●目前最常用得便携式里氏硬度计用里氏(HL)测量后可以转化为:布氏(HＢ)、洛氏(ＨRC)、维氏(HV)、肖氏(HS)硬度。

或用里氏原理直接用布氏(HB)、洛氏(ＨＲC)、维氏(HＶ)、里氏(ＨL)、肖氏(HS)测量硬度值。

时代公司生产得ＴH系列里氏硬度计就有此功能,就是传统台式硬度机得有益补充！”(详细情况请点击《里氏硬度计TH１4０/TＨ1６0／ＨLN－11Ａ/ＨS1４1便携式系列》)2、HB - 布氏硬度;ﻫ布氏硬度(HB)一般用于材料较软得时候,如有色金属、热处理之前或退火后得钢铁。

利用布氏硬度压痕直径直接换算出工件的洛氏硬度
在生产现场，由于受检测仪器的限制，经常使用布氏硬度计测量大型淬火件的硬度。

如果想知道该工件的洛氏硬度值，通常的方法是，先测量出布氏硬度值，然后根据换算表，查出相对应的洛氏硬度值，这种方式显然有些繁琐。

那么，能否根据布氏硬度计的压痕直径，直接计算出工件的洛氏硬度值呢？答案当然是肯定的。

根据布氏硬度和洛氏硬度换算表，可归纳出一个计算简单且容易记住的经验公式：HRC =（479-100D）/4，其中D 为Φ10mm钢球压头在30KN压力下压在工件上的压痕直径测量值。

该公式计算出的值与换算值的误差在0.5 ～-1范围内，该公式在现场用起来十分方便，您不妨试一试。

(本文转自热处理生态圈)。
