变电站二次设备认知及线路保护装置调试实训报告一、引言在电力系统中，变电站承担着将高压输电线路的电能转换为适用于配电网的低压电能的重要任务。
为了确保电能的安全可靠传输和配送，变电站的二次设备和线路保护装置的认知和调试尤为重要。
本报告将深入探讨变电站二次设备的认知和线路保护装置调试的实训经验和结果。
二、变电站二次设备认知2.1 变电站二次设备的定义变电站二次设备是指变电站中用于测量、控制、保护和监视电力系统的设备。
主要包括电流互感器、电压互感器、组合电压互感器、采样触头等。
这些设备通过将高压输电线路上的电流和电压信号转换为能够被监测和控制的低压信号，实现对电力系统的监视和调控。
2.2 变电站二次设备的功能变电站二次设备具有以下主要功能：1.测量功能：通过电流互感器和电压互感器，测量高压输电线路的电流和电压信号，用于监视电力系统的运行状态。
2.控制功能：通过组合电压互感器和采样触头，获取电力系统的控制信号，用于实现对电力系统的调控。
3.保护功能：通过差动保护、过流保护等装置，监测电力系统中的异常情况，并采取相应的保护措施，以确保电力系统的安全运行。
2.3 变电站二次设备的分类根据功能和用途的不同，变电站二次设备可以分为以下几类：1.测量设备：包括电流互感器和电压互感器，用于测量电力系统中的电流和电压信号。
2.控制设备：包括组合电压互感器和采样触头，用于获取电力系统的控制信号，实现对电力系统的控制。
3.保护设备：包括差动保护、过流保护等装置，用于监测电力系统中的异常情况，并采取相应的保护措施。
2.4 变电站二次设备的选型和安装要求在选型和安装变电站二次设备时，需要考虑以下几个方面：1.系统要求：根据电力系统的运行要求和特点，选择适合的二次设备，以满足系统的测量、控制和保护需求。
2.信号传输：保证二次设备信号传输的可靠性和准确性，选择合适的传输线路和连接方式。
3.安装环境：考虑变电站的环境条件和特殊要求，选择耐高温、耐腐蚀、防爆等特殊型号的二次设备。
浅谈变电站二次设备的运行维护与管理电力变电站作为电力系统的重要组成部分，承担着电能传输、分配、转换、控制等多项任务，其中二次设备是变电站的核心部分之一。
在运行过程中，二次设备维护与管理是至关重要的，本文将围绕这一话题展开讨论。
一、二次设备概述二次设备是指变电站中负责保护、控制、测量、计算和通信等任务的设备，包括保护设备、继电保护装置、测量计量装置、通信装置等。
二次设备是电力系统运行的重要部分，保证了电力系统的安全、稳定、可靠运行。
二、运行维护二次设备的运行维护是变电站日常运行中的核心工作，对保证电网安全运行至关重要。
运行维护的内容包括设备的巡检、检修、故障排除、运行记录的填写等。
1、设备巡检设备巡检是维护设备的最基本工作，通过巡检发现可能存在的问题，及时进行处理，避免设备故障影响电力系统的安全运行。
巡检内容包括设备的清洁、紧固、连接等情况以及观测设备的运行状况等。
设备检修是确保设备长期稳定运行的关键环节。
检修内容包括设备的大修、中修和小修。
其中，大修是指对设备的完全拆卸、清洁、更换老化部件以及重新调整等工作，通常在设备运行时间到达规定年限时进行；中修是对设备进行定期的部分维护，以确保设备的正常运行；小修是日常维护中的常规工作，主要是对设备进行保养，如更换润滑油、清洁设备表面等。
3、故障排除故障排除是保证设备正常运行的重要环节，一旦发现设备出现故障，要及时采取措施进行排除，避免电网发生意外事故。
故障排除涉及到各种设备的维修和更换。
在实践中，应尽可能细致地记录故障处理的整个过程，以便在日后更好地防范类似故障的发生。
4、运行记录的填写运行记录的填写是保障设备运行维护质量的另一重要方法。
通过填写运行记录，可以及时掌握设备的运行状况、维护情况以及可能存在的问题，对日后的设备维护和管理具有重要意义。
三、管理除了运行维护，二次设备的管理也是非常重要的。
二次设备的管理包括设备的维修、保养、备件管理、安全管理等方面。

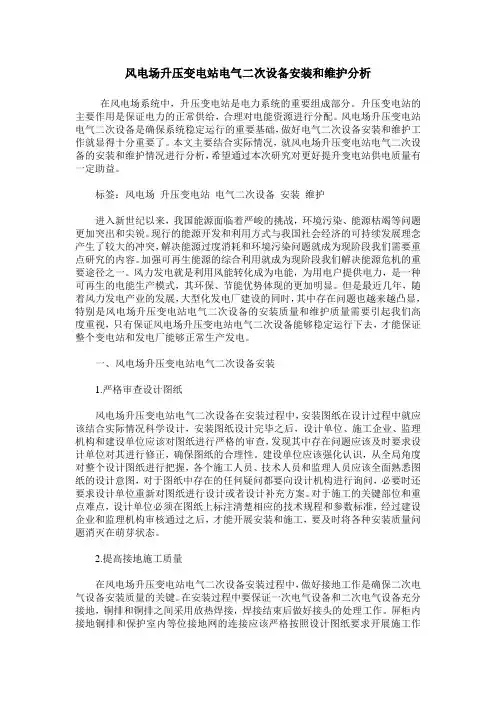

风电场升压变电站电气二次设备安装和维护分析在风电场系统中，升压变电站是电力系统的重要组成部分。
升压变电站的主要作用是保证电力的正常供给，合理对电能资源进行分配。
风电场升压变电站电气二次设备是确保系统稳定运行的重要基础，做好电气二次设备安装和维护工作就显得十分重要了。
本文主要结合实际情况，就风电场升压变电站电气二次设备的安装和维护情况进行分析，希望通过本次研究对更好提升变电站供电质量有一定助益。
标签：风电场升压变电站电气二次设备安装维护进入新世纪以来，我国能源面临着严峻的挑战，环境污染、能源枯竭等问题更加突出和尖锐。
现行的能源开发和利用方式与我国社会经济的可持续发展理念产生了较大的冲突，解决能源过度消耗和环境污染问题就成为现阶段我们需要重点研究的内容。
加强可再生能源的综合利用就成为现阶段我们解决能源危机的重要途径之一。
风力发电就是利用风能转化成为电能，为用电户提供电力，是一种可再生的电能生产模式，其环保、节能优势体现的更加明显。
但是最近几年，随着风力发电产业的发展，大型化发电厂建设的同时，其中存在问题也越来越凸显，特别是风电场升压变电站电气二次设备的安装质量和维护质量需要引起我们高度重视，只有保证风电场升压变电站电气二次设备能够稳定运行下去，才能保证整个变电站和发电厂能够正常生产发电。
一、风电场升压变电站电气二次设备安装1.严格审查设计图纸风电场升压变电站电气二次设备在安装过程中，安装图纸在设计过程中就应该结合实际情况科学设计，安装图纸设计完毕之后，设计单位、施工企业、监理机构和建设单位应该对图纸进行严格的审查，发现其中存在问题应该及时要求设计单位对其进行修正，确保图纸的合理性。
建设单位应该强化认识，从全局角度对整个设计图纸进行把握，各个施工人员、技术人员和监理人员应该全面熟悉图纸的设计意图，对于图纸中存在的任何疑问都要向设计机构进行询问，必要时还要求设计单位重新对图纸进行设计或者设计补充方案。
对于施工的关键部位和重点难点，设计单位必须在图纸上标注清楚相应的技术规程和参数标准，经过建设企业和监理机构审核通过之后，才能开展安装和施工，要及时将各种安装质量问题消灭在萌芽状态。
二次设备原理二次设备是指在电力系统中作为辅助设备使用的各种电气设备，包括变压器、开关设备、保护设备等。
在电力系统中，二次设备起到将高压电能转化为低压电能，以及对电能进行控制和保护的重要作用。
本文将介绍二次设备的原理和其在电力系统中的应用。
一、二次设备的基本原理1.1 变压器变压器作为二次设备的一种常见形式，主要用于将高压电能转化为低压电能。
其基本原理是利用互感作用，通过一对线圈（即一次线圈和二次线圈）之间的磁耦合，将输入电压转换为输出电压。
变压器的一次线圈接入高压电网，而二次线圈则接入低压负载。
通过变压器的变换比率，可以实现电压的升降。
变压器的原理使得电能可以在不同电压等级之间传输，从而在电力系统中实现输电、配电和传输。
1.2 开关设备开关设备在电力系统中起到控制电路的开闭的作用，保证电路能够正常运行和实现对电能的控制。
开关设备通常包括断路器、隔离开关、压力开关等。
开关设备的原理是通过控制电源的通断来实现电路的开闭。
例如，断路器通过在电路中引入一个可控制的电流开关，当电路出现故障时，断路器可以迅速切断电流，保护电力设备的安全运行。
开关设备的应用使得电力系统能够在故障时保障电路的安全运行，同时也为系统的维护提供了便利。
1.3 保护设备保护设备在电力系统中起到监测和保护电力设备的作用，能够对故障进行检测并采取相应的保护措施，防止故障对电网的进一步影响。
保护设备通常包括继电器、保护开关等。
保护设备的原理是通过感应电流或电压的变化来检测电力设备的故障情况，并在检测到故障时采取相应的动作，如切断故障设备的电源，以确保电力系统的安全运行。
保护设备的应用使得电力系统能够及时发现故障和隐患，并保护电力设备免受损坏。
二、二次设备在电力系统中的应用2.1 输电和配电在电力系统中的输电和配电过程中，需要利用变压器将输送的电能从发电厂转换为输电线路所需的电压等级，以及将输电线路的电能转换为用户所需的电压等级。
变压器作为二次设备的典型应用之一，在电力系统中起到了关键的作用。

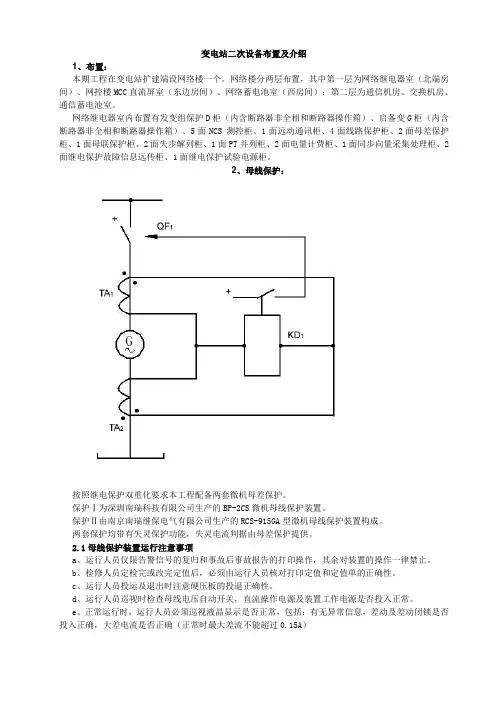

变电站二次设备布置及介绍1、布置：本期工程在变电站扩建端设网络楼一个。
网络楼分两层布置，其中第一层为网络继电器室（北端房间）、网控楼MCC直流屏室（东边房间）、网络蓄电池室（西房间）；第二层为通信机房、交换机房、通信蓄电池室。
网络继电器室内布置有发变组保护D柜（内含断路器非全相和断路器操作箱）、启备变G柜（内含断路器非全相和断路器操作箱）、5面NCS 测控柜、1面远动通讯柜、4面线路保护柜、2面母差保护柜、1面母联保护柜、2面失步解列柜、1面PT并列柜、2面电量计费柜、1面同步向量采集处理柜、2面继电保护故障信息远传柜、1面继电保护试验电源柜。
2、母线保护：按照继电保护双重化要求本工程配备两套微机母差保护。
保护Ⅰ为深圳南瑞科技有限公司生产的BP-2CS微机母线保护装置。
保护Ⅱ由南京南瑞继保电气有限公司生产的RCS-915GA型微机母线保护装置构成。
两套保护均带有失灵保护功能，失灵电流判据由母差保护提供。
2.1母线保护装置运行注意事项a、运行人员仅限告警信号的复归和事故后事故报告的打印操作，其余对装置的操作一律禁止。
b、检修人员定检完或改完定值后，必须由运行人员核对打印定值和定值单的正确性。
c、运行人员投运及退出时注意硬压板的投退正确性。
d、运行人员巡视时检查母线电压自动开关，直流操作电源及装置工作电源是否投入正常。
e、正常运行时，运行人员必须巡视液晶显示是否正常，包括：有无异常信息，差动及差动闭锁是否投入正确，大差电流是否正确（正常时最大差流不能超过0.15A）f、当根据运行方式需要退出母差时，应先退出出口压板再退出控制电源，最后退出装置电源。
投入时相反。
G、刀闸位置信号与一次设备的运行方式相对应。
2.2 BP-2CS 微机母线保护：BP-2CS 微机母线保护装置有母线差动保护、断路器失灵保护、母联失灵保护、母联死区保护、CT 断线判别功能及PT 断线判别功能。
一、母线差动保护启动：①差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
浅谈变电站二次设备的运行维护与管理1. 引言1.1 引言二次设备是变电站中的重要组成部分，承担着信号采集、传输、处理和控制等功能。
对于变电站运行维护和管理工作来说，二次设备的正常运行至关重要。
本文将从二次设备的概述、运行管理、维护管理、设备保养和故障处理等方面展开讨论，旨在探讨如何科学有效地对二次设备进行运行维护与管理，确保变电站的安全稳定运行。
二次设备的概述是我们理解其功能和作用的基础。
二次设备包括各种传感器、测量仪器、保护装置等，它们相互配合，完成对电力系统的监测和保护工作。
在日常运行管理中，需要对二次设备的参数进行监测和调整，确保其与主控系统的协同运行。
维护管理是二次设备保持正常运行的关键，定期的维护保养工作能有效延长设备的使用寿命，减少故障发生的概率。
设备保养和故障处理也是变电站运行维护管理中不可或缺的环节。
定期的设备保养包括清洁、检测、校准等工作，可以有效预防设备故障的发生。
而当设备发生故障时，需要迅速定位问题并采取有效措施进行修复，以减少停电时间和损失。
2. 正文2.1 二次设备概述二次设备是指在变电站中常见的用于控制、保护和测量的设备。
它们包括保护装置、控制装置、计量装置等，通常由数字式保护装置、继电保护装置、开关、断路器、遥控装置等组成。
保护装置是保护电网设备和电力系统安全稳定运行的关键设备，它能够对异常情况进行及时检测和处理，保障电网的安全性。
控制装置则用于控制设备的操作，实现电网系统的合理运行。
计量装置主要用于对电能进行监测和计量。
二次设备的概述可以从其功能、种类、应用范围等方面进行描述。
不同种类的二次设备在变电站中起着不同的作用，但它们都是为了保障电网的安全和稳定运行而存在的。
在运行维护与管理过程中，对二次设备的监测、维护、保养和故障处理都是至关重要的。
只有保证二次设备的正常运行，才能有效地保障电网的安全。
对二次设备的概述和了解是运行维护与管理工作的基础。
2.2 运行管理运行管理是保障变电站二次设备正常运行的重要环节，主要包括运行监控、设备运行状态评估、运行计划制定等内容。
变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。
2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。
3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。
根据变压器的变比可以实现电压的升降。
4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。
其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。
5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。
其工作原理是通过机械运动将接点分离，从而切断电路。
6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。
7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。
其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。
8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。
其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。
9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。
其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。
二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。
变配电所二次设备概述1. 引言变配电所是供电系统中的重要组成部分，其功能是将高压电能通过变压器进行变压、变流，然后分配给不同的用户。
而变配电所的二次设备则是承担着将变压器输出的低压电能进行进一步分配和控制的任务。
本文将对变配电所二次设备进行概述，并介绍其主要组成部分和功能。
2. 变配电所二次设备的主要组成部分一般而言，变配电所的二次设备由以下几个主要组成部分组成：2.1 高压电缆高压电缆是将变压器输出的高压电能传输到变配电所二次设备中的重要组成部分。
通过高压电缆，变配电所可以接收来自变压器的电能，并进行进一步处理和分配。
2.2 低压开关柜低压开关柜是变配电所二次设备中的核心组成部分之一。
它通常包括进线柜、馈线柜、母排柜等。
进线柜负责将高压电能引入低压开关柜，馈线柜负责将电能分配给各个回路，而母排柜则起到连接各个回路的作用。
2.3 智能电能表智能电能表是用来测量电能消耗的设备。
它可以精确地测量用户接收到的电能，以便进行计量和结算。
智能电能表不仅可以显示电能的用量，还可以通过通信接口与远程监控系统进行数据交互，使得电能管理更加智能化。
2.4 保护装置保护装置是保证变配电所正常运行和安全运行的重要组成部分。
它包括过电流保护装置、欠电压保护装置、过压保护装置等。
这些保护装置能够监测电网的运行状态，一旦发生异常情况，比如过载、短路等，它们将及时切断电路，以保护设备和人员的安全。
2.5 自动化控制系统自动化控制系统是变配电所二次设备中的重要组成部分。
它可以对电能的分配和控制进行智能化管理。
自动化控制系统通常包括程序控制器、继电保护、人机界面等组件。
通过这些组件，可以实现远程监控、远程操作、故障诊断等功能，提高变配电所的运行效率和可靠性。
3. 变配电所二次设备的主要功能变配电所二次设备的主要功能包括以下几个方面：3.1 电能分配与控制变配电所二次设备可以将变压器输出的低压电能按照不同的需求进行分配和控制。
通过开关柜和母排柜的组合，可以实现对不同回路的电能分配和控制。
