关于自动转换开关电器(ATSE)选择和应用的分析摘要：目前，在建筑供电设计中，有一些重要负荷，如高层建筑中的消防用电设备、应急照明、通讯设备、电脑管理系统等，这些负荷如果在使用中突然中断供电，将在政治上或经济上造成不同程度的损失和影响。
所以，为了减少经济上不必要的损失，我们应当合理的设置和使用电源自动切换装置来确保重要负荷的可靠供电。
文章主要通过阐述了我国ATSE产品生产标准及分类，从而针对ATSE产品的选型和应用进行了分析。
关键词：转换开关开关电器ATSE产品应用选型1我国ATSE产品生产标准及分类1.1 符合的标准自动转换开关电器简称ATSE，是Automatic Transfer Switching Equipment 的缩写。
ATSE是电力系统中特殊并且重要的部分，它是给重要负载供电的最后的配电设备，正因为如此，ATSE要安装的离被保护的负载尽可能的近。
目前市场上自称ATSE产品较多。
但是属于真正的ATSE产品不多。
A TSE 必须符合GB/T14048.11-2002《低压开关设备与控制设备第6部分：多功能电器第1篇：自动转换开关电器》。
符合GB14048.3-2003《开关、隔离器、隔离开关以及熔断器组合电器》产品只能叫电动（或电操作）转换开关。
若用它作为双电源转换，必须采取措施（如增加主触头工作位及转换延时等），否则，用户使用不当易造成供电系统短路。
而GB/T14048.11-2002《自动转换开关电器》标准对产品考核较严格，在电源间相序不同情况下，也允许直接转换。
1.2 ATSE的构成ATSE一般由两部分组成：①开关电器本体；②控制器。
1.2.1开关电器本体开关电器本体又分两类：第一类为CB级。
它是由两台断路器加机械连锁组成，具有短路保护功能，如图1；第二类为PC级，一体式结构（三点式），如图2。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
自动转换开关电器ATSE应用导则1 ATSE选择的一般原则1.1 ATSE技术参数的选用应根据具体使用环境(海拔高度、温度、湿度、污染程度等)，依据国家现行标准、规范选用安全可靠的产品。
1.2 建议ATSE的开关主体满足污染等级Ⅲ级（工业级）的要求。
1.3 ATSE的额定电压应与所在回路额定电压(交流为均方根值)相适应，应考虑正常工作时可能出现的最高或最低电压。
1.4 ATSE的额定电流应大于所在回路的预期工作电流，还应承载异常情况下可能的过电流。
1.5 ATSE的额定频率必须与所在电源回路的频率相适应。
1.6 ATSE应满足短路条件下的动稳定与热稳定要求。
CB级的ATSE应满足短路条件下的分断能力，PC级的ATSE应承载短路耐受电流的要求。
1.7 当日常维护及损坏维修仍要确保连续供电时，建议选用旁路隔离型、旁路抽出型A TSE或采取其它相应措施。
1.8 一级负荷中的特别重要负荷宜采用一体化结构的PC级ATSE。
1.9 一级负荷建议采用PC级ATSE。
1.10 若干个ATSE链接时，应符合《低压配电设计规范》规定的线路保护要求。
1.11 当采用CB级ATSE向电动机供电时，应满足电动机的保护要求。
1.12 市电与发电机转换用的ATSE宜采用PC级、一体化结构、三位式的ATSE。
当采用自投自复的ATSE时，自动复归应有适当的延时，延时时间可调，并与发电机停机时间相匹配。
1.13 当需要自动切断电源、或带高感抗、或大电动机负载转换时，ATSE应采用三位式；其它场所可根据需要选择二位式或三位式ATSE。
1.14 根据实际工程需要选择合理的ATSE动作时间，且ATSE应能躲过电源电压闪变、瞬变等干扰。
ATSE总的动作时间宜参考表1.14。
表1.14 负荷允许最大中断供电时间（s）负荷情况负荷允许中断的动作时间（s）计算机系统、通信系统等 A级≤0.004B级≤0.2C级≤1.5应急照明一般场所≤5高危险区≤0.25医疗设备 0级（不间断） 0（不间断自动供电）0.15级（极短时间隔）≤0.150.5级（短时间隔）≤0.515级（中等间隔）≤15大于15级（长时间隔）≥151.15 ATSE上下级动作时间应根据系统要求进行配合。
空管系统ATSE选择应用摘要：双电源自动（Automatic transfer switching equipment）转换开关是低压电源系统中重要的组成部分，是市电油机切换、双路电源倒换必不可少的设备。
目前转换开关分为为PC级、CB级ATS。
空管电源系统如何选择合适的自动转换开关，是提高供电系统安全、可靠的重要环节。
关键词：接地方式；TN-S； N线；一级配电；二级配电；零线电流1、引言自动转换开关电器（ATSE）主要用在紧急供电系统，是将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATSE常常应用在重要用电场所，其产品可靠性尤为重要。
那么如何合理选择自动转换开关，是提高供电系统安全、可靠的重要环节，笔者就此展开论述。
2、自动转换开关电器（ATSE）分类、形式、极数自动转换开关电器（ATSE）分：PC级与CB级两种；形式：分带旁路、无旁路两种；极数：分2P、3P、4P三种3、自动转换开关电器（ATSE）分析及选择3.1按照分类分析及选择第一类为CB级；它是由两台断路器加机械连锁组成，具有短路保护功能；但是机械联锁不可靠。
第二类为PC级，一体式结构（三点式）。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但没有短路保护功能，必须与MCCB配合使用。
CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题，PC级产品的可靠性远高于CB级产品。
选用PC级ATSE时，需要注意PC级ATSE按照切换控制方式 ,可分为两段式(非 A 即B 电源) 和三段式( A 和 B 电源均能切断,有 OFF 位置)；如何选择可以参考：市电、油机切换瞬间或停电后来电产生大电流冲击影响系统供电安全的 ,宜选用三段式( A 和 B 电源均能切断 ,有 OFF 位置)；反之，宜选用两段式 (非 A 即B 电源)；由于空管通信导航设备均是由UPS供给，不存在产生大电流冲击影响系统供电安全，且已发生三段式开关停在OFF 位置不切换故障，建议选择两段式，其目的是增加电源的可靠性。
浅谈ATSE的选择与应用摘要：本文介绍了ATSE（双电源转换开关）的定义、分类、发展历史及应用情况。
并从ATSE是否可以作为隔离电器，CB级和PC级ATSE选用，ATSE 转换时间确定，三极、四极ATSE选用，二位、三位ATSE的选择等几个方面详细阐述了ATSE的选择与应用的技术要点。
关键词：ATSE；分类；发展历史；选择与应用Abstract: this paper introduces the ATSE (double power conversion switch) the definition, classification, the development history and applications. And from ATSE whether can serve as isolation appliances, CB class and grade PC ATSE choose, A TSE conversion time determined, three very, very ATSE choose four, two, three ATSE choice and so on several aspects in detail ATSE expounds the selection and application of main techniques.Key words: ATSE; Classification; Development history; Selection and application中图分类号:TU74文献标识码：A 文章编号：1、概述ATSE（Automatic Transfer Switching Equipment）即自动转换开关电器，是由一个（或几个）转换开关电器和其它必需的电器（转换控制器）组成，用于监测电源电路（失压、缺相、过压、欠压、电压波动、频率偏差等），并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。
主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。
ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。
转换一旦失败，其后果是很严重的。
目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。
下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。
二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。
2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。
PC 级：能够接通、承载、但不用于分断短路电流的ATSE。
CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。
三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。

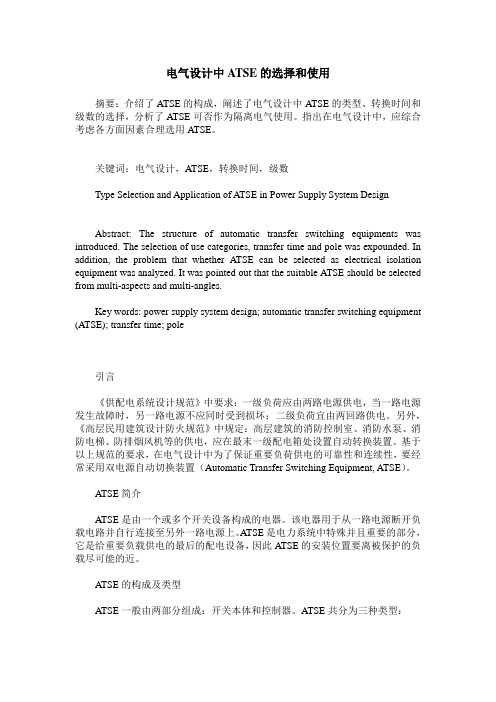

电气设计中ATSE的选择和使用摘要：介绍了ATSE的构成，阐述了电气设计中ATSE的类型、转换时间和级数的选择，分析了ATSE可否作为隔离电气使用。
指出在电气设计中，应综合考虑各方面因素合理选用ATSE。
关键词：电气设计，ATSE，转换时间，级数Type Selection and Application of ATSE in Power Supply System DesignAbstract: The structure of automatic transfer switching equipments was introduced. The selection of use categories, transfer time and pole was expounded. In addition, the problem that whether ATSE can be selected as electrical isolation equipment was analyzed. It was pointed out that the suitable ATSE should be selected from multi-aspects and multi-angles.Key words: power supply system design; automatic transfer switching equipment (ATSE); transfer time; pole引言《供配电系统设计规范》中要求：一级负荷应由两路电源供电，当一路电源发生故障时，另一路电源不应同时受到损坏；二级负荷宜由两回路供电。
另外，《高层民用建筑设计防火规范》中规定：高层建筑的消防控制室、消防水泵、消防电梯、防排烟风机等的供电，应在最末一级配电箱处设置自动转换装置。
基于以上规范的要求，在电气设计中为了保证重要负荷供电的可靠性和连续性，要经常采用双电源自动切换装置（Automatic Transfer Switching Equipment, ATSE）。
ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。
目前市场上性价比高。
专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。
1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。
注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。
专用型PC级产品完全满足消防、应急负荷使用要求。
依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。
1）是指ATSE仅具有二个工作位置。
应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。
双电源转换开关(ATSE)的选择和设计问题分析摘要：近年电气专业新规范频频推出，新技术发展愈来愈快，对供电的可靠性要求也越来越高，本文通过对双电源转换开关（ATSE）的选择及在电气设计中的常见问题进行了较深入的分析,指出了双电源目前存在的问题,并提出了具体建议和改进办法,对建筑电气中双电源的选型和设计具有借鉴作用。
关键词：ATSE的概念分类；CB级；PC级；ATSE的合理选择；设计缺陷和分析1引言双电源转换开关(ATSE)的作用主要是用于电网系统中网电与网电或网电与发电机等备用电源启动切换的装置，可使电源连续源供电，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，能够保证负载用电的连续性。
双电源自动转换开关(ATSE)在消防负荷上的作用尤为重要，是决定消防系统能够正常运行的一个重要因素。
随着近年来技术长足发展，设计要求也越来越高，在双电源开关(ATSE)的电气设计上，还存在一些问题值得探讨和研究。
2自动转换开关（ATSE）的概念及分类2.1自动转换开关(ATSE)的定义和构成以GB/T14048.11-2016《低压开关设备和控制设备》对自动转换开关的定义为：自动转换开关电器（ATSE）是由必需的电器和一个（或几个）转换开关电器组成，并将单个或若干个负载电路从一个电源自动转换至另一个电源用于监测电源电路的电器。
自动转换开关（ATSE）一般包括通过进线端相连的控制器和开关本体。
在电源的工作状况中，一旦控制器监测到电源发生故障时，控制器立即发出动作命令。
双电源转换开关(ATSE)本体的功能则是带着负载完成从一个电源至另一个电源的自动转换。
开关本体又分为CB级和PC级，CB级开关本体主要由两个相同的断路器和机械连锁操作机构组成；PC级开关本体有两种结构形式，一种是由两个相同的隔离开关或负荷开关和机械连锁操作机构组成，另一种是整体式专用PC级自动转换开关，整个开关（包括触头材料、压力、分离速度、灭弧机构、传动机构等）都是独立重新设计的。
自动转换开关电器atse的现状选择与应用摘要：本文通过对断路器、刀开关（电动式）和自动转换开关电器三种产品在结构、性能及标准等方面进行分析与对比，指出用在两路电源切换的理想电器产品为PC级ATSE。
自动转换开关电器atse的现状选择与应用:2产品结构分析对比及ATSE的选择目前，国内市场上用于两路电源切换的大致有三种开关电器：①CB级ATSE；②PC级ATSE；③刀开关（电动）。
下面从产品结构、性能及所遵循的标准三个方面，分别将CB级与PC级ATSE；PC级ATSE 与刀开关（电动）进行对比和分析。
从中不难发现，PC级ATSE是理想的两路电源切换电器产品。
2.1CB级与PC级ATSE两者有以下区别2.1.1两者机械设计理念不同CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题。
PC级产品的可靠性远高于CB级产品。
2.1.2断路器不承载短路耐受电流，触头压力小供电电路发生短路时，当触头被斥开产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流。
触头压力大不易被斥开，因而触头不易被熔焊。
这一特性对消防供电系统尤为重要。
2.1.3两路电源在转换过程中存在电源叠加问题PC级ATSE充分考虑了这一因素。
PC级ATSE的电气间隙、爬电距离的180%、150%（标准要求）。
因而PC级ATSE安全性更好。
2.1.4触头材料的选择角度不同断路器常常选择银钨、银碳化钨材料配对，这有利于分断电弧。
但该类触头材料易氧化，备用触头长期暴露在外，在其表现易形成阻碍导电、难驱除的氧化物，当备用触头一但投入使用，触头温升增高易造成开关烧毁甚至爆炸；而PC级ATSE充分考虑了触头材料氧化带来的后果。
2.2PC级ATSE与刀开关（电动）区别2.2.1两者遵循的标准不同PC级ATSE符合GB/T14048.11《自动转换开关电器》。
自动转换开关电器的选择与应用研究作者：王兆飞王凤丽来源：《消费电子·理论版》2013年第02期摘要：自动转换开关电器一般应用于额定电压交流不超过1000伏特或者直流不超过1500伏特的低压供电系统之中，并在转换电源期间中断向负载供电。
而不同电器产品的技术水平会对用电的可靠性产生直接的影响，所以，在实际应用中对其进行选择和应用就显得十分重要。
本文以此为基础，首先分析了自动转换开关电器的主要特点和功能，然后讨论了自动转换开关电器的选择与应用，最后从多个层面探讨了自动转换开关电器的发展趋势。
关键词：自动转换开关电器；产品选择；应用；发展趋势中图分类号：TM52 文献标识码：A 文章编号：1674-7712 （2013） 04-0009-02自动转换开关电器也称作ATSE，现已发展成为低压配电系统的重要组成部分。
自动转换开关电器一般应用于额定电压交流不超过1000伏特或者直流不超过1500伏特的低压供电系统之中，并在转换电源期间中断向负载供电。
在电源切换系统之中，如果转换失败就会导致电源之间的短路，或者因负荷过大而产生断电的情况，这种结果的出现不但会影响到生产活动的顺利进行，还可能进一步的致使金融系统陷入瘫痪的状态，产生不可估量的经济损失，当然，也有可能将生命置于危险的境地，由此而引发的社会问题是极为棘手的[1]。
所以，在一些发达国家，一般都将都将自动转换开关电器产品的生产与使用进行重点限制与规范。
而不同电器产品的技术水平会对用电的可靠性产生直接的影响，所以，在实际应用中对其进行选择和应用就显得十分重要。
本文以此为基础，首先分析了自动转换开关电器的主要特点和功能，然后讨论了自动转换开关电器的选择与应用，最后从多个层面探讨了自动转换开关电器的发展趋势。
旨在通过本文的工作，为自动转换开关电器的生产和应用提供一定的可供借鉴的信息，促进电器产业的良性发展。
一、自动转换开关电器的主要特点及功能（一）负荷开关双投型自动转换开关电器该种自动转换开关电器是由两套负荷开关共同拼装为一个整体，利用一套微型可逆电机形成电动操作机构，然后借助齿轮变速箱传动实现双电源的自动转换与控制的功能，动作方式和有单电机完成驱动的断路器投切型自动转换开关的电器原理完全相同。
合理选择与使用自动转换开关电器（ATSE)摘要：S动转换开关电器简称为ATSE，是Automatictransfer switching equipment的缩写。
ATSE主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATSE常常应用在重要用电场所，其产品可靠性尤为重要……关键词：S动转换开关ATSE选择使用1.概述自动转换开关电器简称为ATSE，是Automatictransfer switching equipment 的缩写。
ATSE主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用）电源的开关电器，以确保重耍负荷连续、可靠运行。
因此，ATSE常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源问的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之屮）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
ATSE—般由两部分组成：开关本体+控制器。
而开关本体又有PC级(整体式)与CB级(断路器)之分。
PC级：能够接通、承载、但不用于分断短路电流的ATSE。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，图1是典型ATSE应用电路。
控制器与开关本体进线端相连。
负载1 重要负载2图1 ATSE典型应用电路国内市场用丁•两路电源转换电器的产品目前有四类。
第一类.是由接触器组成的ATSE;第二类是由断路器组成的ATSE;第三类用电动负荷开关(符合GB140483标准)完成两路电源转换的产品，第四类为PC级(一体式)ATSE。
由接触器组成的ATSE产品，它的优点是价格低；缺点是线圈长期通电耗能易烧毁，产品的接通分断能力低，触头易抖动、熔焊。
其产品可靠性很低，尤其是在带负荷转换时易出现爆炸性事故，这类产品在国外已被淘汰并禁止使用。
为克服上述产品缺点，生产断路器企业推出了 CB级ATSE, CB级ATSE是由断路器加机械连锁组成，CB级的A 了 SE为机械保持，触头的接通与分断能力有所提高，但又不是理想的ATSE产品（见本文第三段）。
因此，市场出现了第三类产品一电动负荷开关，这类产品是由两台负荷开关组合加上电操装置组成，产品操作的可靠性又有较大提高，但触头灭弧系统是以分断一次电弧要求设计的，用在双电源电路切换，也存在不合理因素(见本文第三段)。
为此，市场呼唤着理想的ATSE产品.PC级(一体式)ATSE产品综合了上述产品优点，克服了其缺点，是目前国内外市场较理想的双电源转换产品。
2.国外ATSE产品简介2. 1 PC 级(一体式)ATSE以美国为代表的ATSE技术代表着当今世界PC级ATSE先进水平。
因为，ATSE产品率先是在军工领域得到使用，如雷达、通讯、航天等领域，而美国在上述领域处于世界领先地位，因此，美国对ATSE产品有较高要求，他们将ATSE产品视为电源一部分，为了提高其产品可靠性，不惜采用黄金作为触头材料。
因此，在产品开发、研制方面投入较大。
目前美国生产ATSE产品规模较大的企业有三至四家，如ONAN、ASCO、GE-ZENITH，主要生产PC级(一体式)ATSE 产品，除基本型外，还有瞬间并联型、旁路、隔离型、延时转换型等。
图2，图3分别为ONAN，ASCO产品机构及触头系统示意图.图2 ONAN产品触头为双刀单掷系统、两个电操做机构图3美国ASCO产品触头为单刀双掷系统、单台电操做机构2. 2电子式ATSE为满足不停电电源要求，国外一些大公司推出以可控硅为主的电子式ATSE，额定工作电流100A〜1200A，检测、转换时间<5ms。
它主要应用在电子商务网站、计算机数据中心、半导体芯片制造业及紧急救援中心等要害部门。
3. 同类产品结构分析与对比3. 1 CB级与PC级ATSE两者有以下几点区别1. 1. 1两者机构设计理念不同CB级是由断路器组成，而断路器是以分断电弧为己任，要求机构快速脱扣一般采用四连杆机构。
四连杆机构易存在滑扣、再扣不可靠因素：而PC级机构存在该方面问题。
因而PC级产品的可靠性远高于CB级产品。
1. 1.2断路器(MCCB)—般不承受短时耐受电流，触头压力较小。
当供电电路生短路时，断路器的动触头易被斥开并产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流，触头压力要求较大，因而ATSE触头不被斥开，也不易被熔焊。
这一特性对消防供电系统尤为重要。
1. 1. 3两路电源在转换过程中存在电源叠加问题。
PC级ATSE充分考虑了这一因素。
PC级ATSE的电气间隙、爬电距离一般断路器的电气间隙、爬电距离的180%、150% (标准要求）。
因而PC级ATSE.全性更好。
0. 1. 4触头材料的选择角度不同。
断路器常常选择银钨、银碳化钨材料配对，这有利于分断电弧，但该类触头材料易氧化，备用触头长期暴露在外，在其表面易形成阻碍导电、难驱除的氧化物，当备用触头一但投入使用，触头温升增高易造成开关烧毁甚至爆炸；而PC级ATSE充分考虑了触头材料氧化带来的后果。
2. 1.5操作机构不同CB级ATSE的电动操作机构一般是通过微电机带动减速齿轮机构对断路器进行合分工作，又因断路器机构的限制，微电机必须工作到堵转后，靠行程开关才断开控制回路。
众所周知，微电机堵转工作后，其寿命会大大降低。
因而，CB级ATSE电动操作机构可靠性较低。
而PC级ATSE的电动操作机构一般为短时工作电磁铁.由于电磁铁结构简单，工作可靠好，所以PC级ATSE电动操作机构的可靠性较高。
2. 2 PC级ATSE与电动负荷开关区别2. 2. 1两者遵循的标准不同PC级ATSE符合GB / T14048 11《自动转换开关电器》。
电动负荷开关符合GB14048 3《开关、隔离器、隔离开关以及熔断器组合电器》。
2. 2. 2灭弧系统不同由于ATSE是在两路电源中带电(负荷)转换，因此，应考虑两路电源间相位问题。
在电网电源与发电机组电源间转换时，可能出现120°相位差，所以，ATSE在做接通与分断试验时常用电源与备用电源相序不同(见图4，该图是国家标准GB/T14048 11-2002《自动转换开关电器》中所规定的试验线路）。
在不同相序下做转换试验，开关的触头系统会出现二次电弧，因此，要求开关在接通备用电源(或常用电源)前，第一个电弧必须熄灭，且游离气体迅速排放，否则，开关内部出现短路，造成转换失败。
所以，自动转换开关电器的灭弧能力要比一般低压电器开关强，这也是一台优质ATSE价格贵的原因之一。
而符合GB14048.3《开关、隔离器、隔离开关以及熔断器组合电器》的产品(如电动负荷开关)没有该要求。
图4 ATSE接通与分断试验线路2. 2. 3两者电气性能要求不同a) 两者的接通，分断能力不同。
PC级ATSE在使用类别为AC-33A/B时，是在6Ie电流，1. 05Ue电压条件下，接通/分断循环次数为50 / 12次：而负荷开关在使用类别为AC-23A/B时，在10Ie / 8Ie电流，1. 05Ue电压条件下，接通/分断5/3次。
b) 两者的电气寿命、机械寿命也不同。
根据产品标准：电流等级在300A、使用类别为AC-33B的PC级ATSE的电气寿命是在lln/lUe条件下至少操作循环1000次，机械寿命5000次；而相同电流等级、使用类别为AC-23B的负荷开关电气寿命仅在lln/lUe条件下操作200次，机械寿命1400次。
2. 2. 4转换速度不同。
PC级ATSE转换速度一般高于负荷开关2〜3倍。
2. 2. 5触头系统不同。
负荷开关一般为V形触头系统。
V形触头的特点是，新开关时动热稳定性好一些，但经过几次开断后触头间烧损易形成接触不良现象，而且，电弧转移慢，灭电弧性能差；而PC级ATSE触头一般为拍合式，触头在接触瞬间动静触头间有一摩擦，以利T触头良好接触，拍合式触头便于电弧快速移动，有利熄灭电弧。
通过上述对比可知PC级ATSE是理想的电源转换开关产品。
3. 选择ATSE产品应注意的几个问题目前市场上自称ATSE产品较多。
但是属于真正的ATSE产品不多。
ATSE 必须符合GB/T14048. 11-2002《低压开关设备与控制设备第6部分：多功能电器第1篇：自动转换开关电器》。
下面介绍选择ATSE产品应注意的几个问题。
3. 1注意产品符合什么标准。
符合GB14048. 3-2003《开关、隔离器、隔离开关以及熔断器组合电器》产品只能叫电动(或电操作)转换开关。
而GB/T14048. 11-2002《自动转换开关电器》标准对产品考核较严酷，在电源间相序不同情况下，也允许带负载直接转换。
3. 2注意产品使用场所。
CB级ATSE —般不允许在图5、图6所示的线路中使用。
重要负载1 重要负载2 主消防泵各消防泵图5 CB级ATSE多负载供电电路图图6消防泵供电电路例如，当负载1(或主消防泵)发生短路故障(过载或短路)引起Q1脱扣，因控制器仅检测ATSE进线端电源状态，不会发出动作指令.所以，ATSE不转换。
此时，重要负载(或备用消防泵)处丁•断电状态。
该供电系统没有起到安装ATSE实际作用。
在美国对CB级ATSE使用也有严格限制。
其中，UL1008第41. 19条规定，带有过电流脱扣的转换开关，必须向用户提出“警告一如果过电流故障引起开关断开，ATSE将不会转换”警告标志。
而PC级ATSE用在多负载供电系统或消防泵供电电路中，当负载1发生短路故障(见图1)时，短路保护器(Qg)动作后ATSE开始转换，可以确保重要负载连续供电。
3. 3选用PC级ATSE应注意以下几个问题3. 3. 1使用类别选择a.目前，我国市场上PC级ATSE有两种使用类别。
一是适用于AC-33B:另一种适用于AC-31B;开关电器使用类别决定其开关电器的用途。
AC-33B / A*：适用电动机混合负载。
既包含电动机、电阻负载和30%以下白炽灯负载，接通与分断电流为6Ie，COScp =0 5：AC-31B/A*：适用无感或微感负载，接通与分断电流为1.5Ie, COScp =0 8;(* B：表示不频繁操作；A:表示频繁操作。
）由于ATSE较难通过AC-33B试验。
因此，一些制造厂降低开关使用要求，才选择AC-31B使用类别。
