6.3主从RS触发器

什么是RS触发器,RS触发器的工作原理是什么?主从RS触发器基本RS 触发器:电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS 触发器，其逻辑电路如图7.2.1.(a)所示。

它有两个输入端R、S和两个输出端Q、Q。

工作原理基本RS触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。

2.当R=0、S=1时，则Q=1,Q=0,触发器置0。

如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q有两种互补的稳定状态。

一般规定触发器Q端的状态作为触发器的状态。

通常称触发器处于某种状态，实际是指它的Q端的状态。

Q=1、Q=0时，称触发器处于1态，反之触发器处于0态。

S=0,R=1使触发器置1，或称置位。

因置位的决定条件是S=0,故称S 端为置1端。

R=0,S=1时，使触发器置0，或称复位。

同理，称R端为置0端或复位端。

若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。

这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。

由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。

从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。

其逻辑符号如图7.2. 1(b)所示。

由于置0或置1都是触发信号低电平有效，因此，S端和R端都画有小圆圈。

3.当R=S=1时，触发器状态保持不变。

触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。

4.当R=S=0时，触发器状态不确定在此条件下，两个与非门的输出端Q和Q全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。

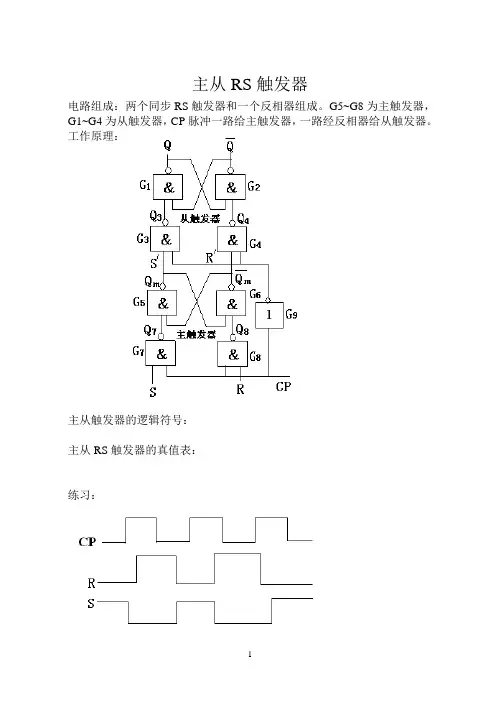

主从RS触发器
电路组成：两个同步RS触发器和一个反相器组成。

G5~G8为主触发器，G1~G4为从触发器，CP脉冲一路给主触发器，一路经反相器给从触发器。

工作原理：
主从触发器的逻辑符号：
主从RS触发器的真值表：
练习：
主从JK触发器
电路组成：将主从RS触发器的Q端和Q端反馈到G7、G8的输入端，并将S端改称为J端，R端改为K端，即构成主从JK触发器。

工作原理：
JK触发器的符号：
JK触发器真值表：
练习：图为JK触发器的逻辑图，请根据CP、J、K的波形，画出输出波形。

设初始状态为0.
请根据下图波形，画出下降沿有效和上升沿有效时的输出波形
D触发器
1、D触发器的逻辑符号
2、逻辑功能
3、真值表
4、时序图（设下降沿有效）
如果上升沿有效。

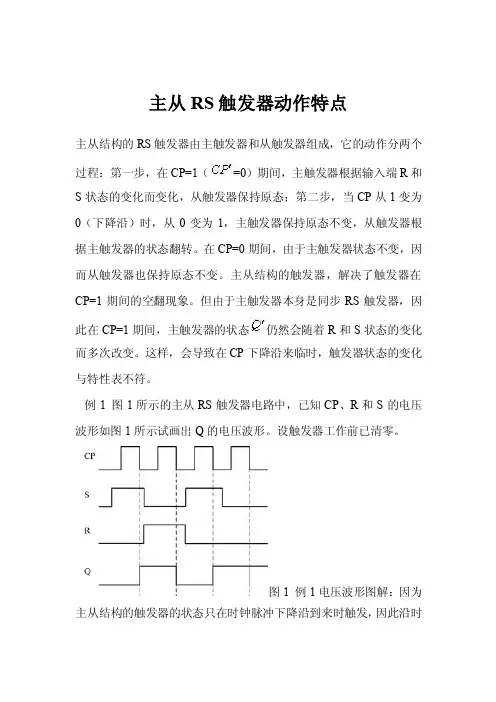

主从RS触发器动作特点主从结构的RS触发器由主触发器和从触发器组成，它的动作分两个过程：第一步，在CP=1（=0）期间，主触发器根据输入端R和S状态的变化而变化，从触发器保持原态；第二步，当CP从1变为0（下降沿）时，从0变为1，主触发器保持原态不变，从触发器根据主触发器的状态翻转。

在CP=0期间，由于主触发器状态不变，因而从触发器也保持原态不变。

主从结构的触发器，解决了触发器在CP=1期间的空翻现象。

但由于主触发器本身是同步RS触发器，因此在CP=1期间，主触发器的状态仍然会随着R和S状态的变化而多次改变。

这样，会导致在CP下降沿来临时，触发器状态的变化与特性表不符。

例1 图1所示的主从RS触发器电路中，已知CP、R和S的电压波形如图1所示试画出Q的电压波形。

设触发器工作前已清零。

图1 例1电压波形图解：因为主从结构的触发器的状态只在时钟脉冲下降沿到来时触发，因此沿时钟脉冲的下降沿画出虚线，在虚线处根据R和S的状态查主从触发器的特性表1，画出触发器翻转后的状态，其余时刻触发器保持原态。

主从RS触发器的输出电压波形如图1所示。

例1情况比较简单，即在CP=1期间，输入信号R和S的状态不发生改变，在这种情况下，只要根据时钟脉冲下降沿处R和S的状态确定触发器的状态即可。

但如果在CP=1期间，输入信号R和S的状态发生了改变，就必须根据主触发器的状态确定从触发器的状态变化；否则，会出现错误。

例2 图1所示的主从RS触发器电路中，已知CP、R和S的电压波形如图所示，试画出Q的电压波形。

设触发器工作前已清零。

解：在本例中，存在着在CP=1期间，输入信号R和S的状态发生改变的情况，如果利用例1的方法，画出Q的电压波形如图2（a）所示。

2(a) 错误的输出波形2(b) 正确的输出波形由图1可知，在CP=1期间，输入信号R和S的状态发生改变时，主触发器的状态随之发生变化，当时钟脉冲的下降沿来临时，从触发器翻转为主触发器的状态。

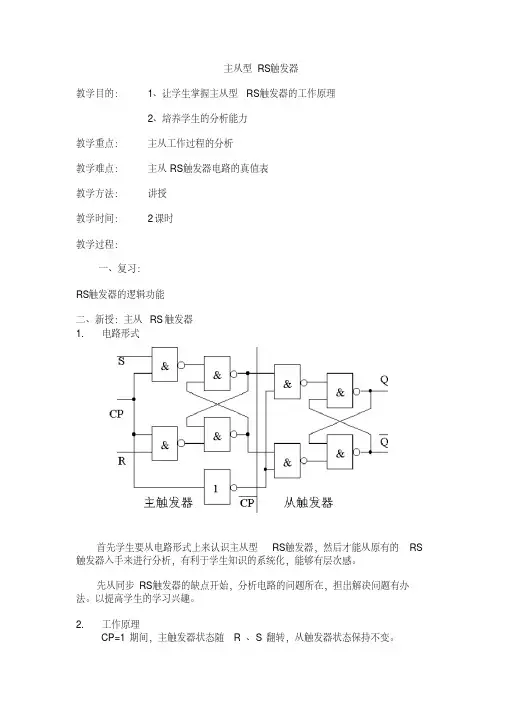

主从型RS触发器教学目的：1、让学生掌握主从型RS触发器的工作原理2、培养学生的分析能力教学重点：主从工作过程的分析教学难点：主从RS触发器电路的真值表教学方法：讲授教学时间：2课时教学过程：一、复习：RS触发器的逻辑功能二、新授：主从RS触发器1. 电路形式首先学生要从电路形式上来认识主从型RS触发器，然后才能从原有的RS 触发器入手来进行分析，有利于学生知识的系统化，能够有层次感。

先从同步RS触发器的缺点开始，分析电路的问题所在，担出解决问题有办法。

以提高学生的学习兴趣。

2. 工作原理CP=1期间，主触发器状态随R 、S翻转，从触发器状态保持不变。

CP从1变成0时，从触发器的状态随此时主触发器状态翻转。

CP=0期间，主触发器和从触发器状态均保持不变。

因此，主从RS触发器是一个边沿触发器然后由工作原理推出真值表。

以利于学生有序的掌握知识。

由于电路的结构比较复杂，学生在平时使用的过程在中会有较多的不便，故引出主从型RS触发器的逻辑符号，以便在平时画图时使用。

3. 功能表、表达式和逻辑符号真值表不能够死记硬背，要讲究机巧，这里要引用RS触发器的规则，这里是输入高电平有效，只有当输入有一个为1时，输出才可能发生变化，当RS为00时则输出不变。

当两个现时有效时则输出不能确定。

由于R像0则当RS为10时则输出为0，又由于S像1，则当RS输入为01时，则输出为1。

这样学生就会较深的记住主从型RS触发器的真值表了。

又能够让学生区分同步RS触发器的逻辑功能。

4. 波形图主从RS触发器的状态只在时钟信号的下降沿翻转，抗干扰能力较强！克服了同步RS触发器发生空翻的缺点。

作业：1、画出主从型RS触发器的逻辑电路与逻辑符号。

2、分析主从型RS触发器的工作原理。

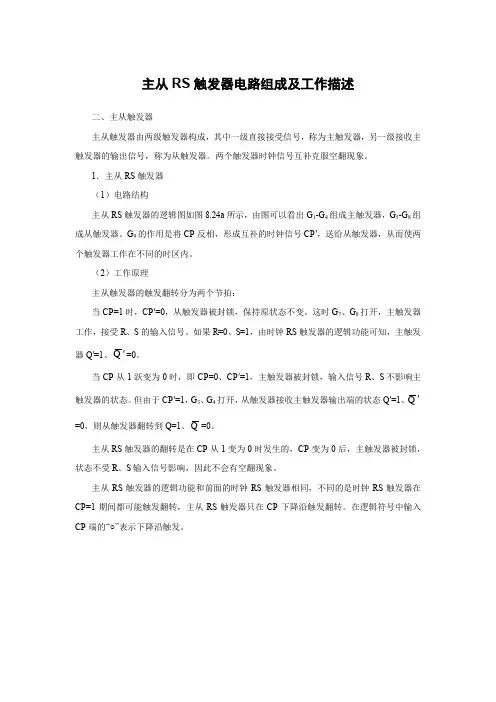

主从RS触发器电路组成及工作描述二、主从触发器主从触发器由两级触发器构成，其中一级直接接受信号，称为主触发器，另一级接收主触发器的输出信号，称为从触发器。

两个触发器时钟信号互补克服空翻现象。

1．主从RS触发器（1）电路结构主从RS触发器的逻辑图如图8.24a所示，由图可以看出G1-G4组成主触发器，G5-G8组成从触发器。

G9的作用是将CP反相，形成互补的时钟信号CP′，送给从触发器，从而使两个触发器工作在不同的时区内。

（2）工作原理主从触发器的触发翻转分为两个节拍：当CP=1时，CP′=0，从触发器被封锁，保持原状态不变。

这时G7、G8打开，主触发器工作，接受R、S的输入信号。

如果R=0、S=1，由时钟RS触发器的逻辑功能可知，主触发器Q′=1、Q'=0。

当CP从1跃变为0时，即CP=0、CP′=1，主触发器被封锁，输入信号R、S不影响主触发器的状态。

但由于CP′=1，G3、G4打开，从触发器接收主触发器输出端的状态Q′=1、Q' =0，则从触发器翻转到Q=1、Q=0。

主从RS触发器的翻转是在CP从1变为0时发生的，CP变为0后，主触发器被封锁，状态不受R、S输入信号影响，因此不会有空翻现象。

主从RS触发器的逻辑功能和前面的时钟RS触发器相同，不同的是时钟RS触发器在CP=1期间都可能触发翻转，主从RS触发器只在CP下降沿触发翻转。

在逻辑符号中输入CP端的“○”表示下降沿触发。

Q9（a）电路结构（b）逻辑符号图8.24 主从RS触发器2．主从JK触发器（1）电路结构主从JK触发器电路是在主从RS触发器基础上引两条反馈线：Q反馈到R端，Q反馈到S端，外加信号从J、K输入。

如图8.25a所示。

（2）工作原理当CP=1时，CP′=0，从触发器被封锁，保持原状态不变。

主触发器的状态由输入端J、K的信号和从触发器状态来决定。

当CP从1跃变为0时，即CP=0，主触发器被封锁，但由于CP′=1，从触发器接收主触发器输出端的状态。

rs主从触发器原理RS主从触发器原理引言：RS主从触发器是一种基本的数字电路元件，常用于时序电路中。

它在计算机内存中起着重要的作用，用于存储和传输数据。

本文将介绍RS主从触发器的原理及其工作方式。

一、什么是RS主从触发器RS主从触发器是由两个互补反馈的逻辑门组成的电路元件。

它由两个触发器构成，一个是主触发器，一个是从触发器。

主触发器用于存储输入信号，从触发器用于传输输出信号。

RS主从触发器可以存储一位二进制数据，并在时钟信号的控制下进行数据传输。

二、RS主从触发器的原理RS主从触发器的原理基于逻辑门的工作原理。

它由两个与非门（NOR）组成。

其中，一个与非门的输出连接到另一个与非门的输入，形成互相反馈的电路。

这种反馈机制使得RS主从触发器可以存储和传输数据。

三、RS主从触发器的工作方式1. 重置状态（Reset）：当RS主从触发器的R（Reset）输入为1，S （Set）输入为0时，主触发器的输出Q为0，从触发器的输出Q'为1。

这种状态下，RS主从触发器被重置，输出为逻辑低电平。

2. 设置状态（Set）：当RS主从触发器的R输入为0，S输入为1时，主触发器的输出Q为1，从触发器的输出Q'为0。

这种状态下，RS 主从触发器被设置，输出为逻辑高电平。

3. 禁用状态（Hold）：当RS主从触发器的R和S输入都为0时，主触发器和从触发器的状态不变，保持之前存储的数据。

4. 非法状态（Illegal）：当RS主从触发器的R和S输入都为1时，主触发器和从触发器的状态将无法确定，处于非法状态。

四、RS主从触发器的应用RS主从触发器常用于时序电路中，用于存储和传输数据。

它可以作为计数器、寄存器、状态机等电路的关键组成部分。

在计算机内存中，RS主从触发器被广泛应用，用于存储和读取数据。

五、RS主从触发器的优缺点1. 优点：RS主从触发器结构简单，易于设计和实现；可以存储一位二进制数据，并在时钟信号的控制下进行数据传输。

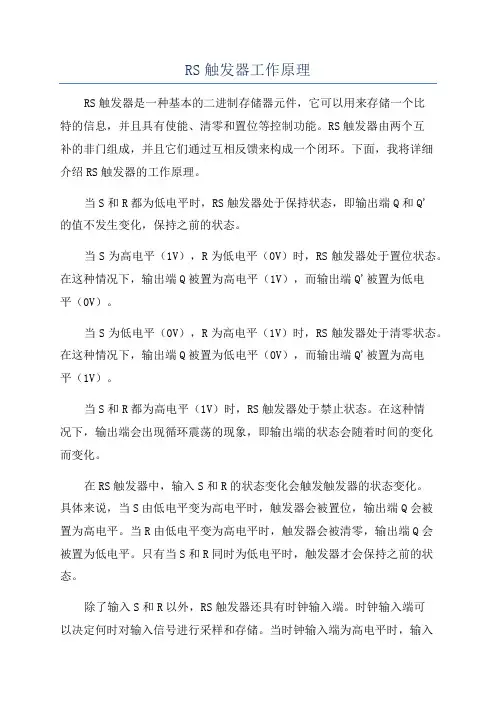

RS触发器工作原理RS触发器是一种基本的二进制存储器元件，它可以用来存储一个比特的信息，并且具有使能、清零和置位等控制功能。

RS触发器由两个互补的非门组成，并且它们通过互相反馈来构成一个闭环。

下面，我将详细介绍RS触发器的工作原理。

当S和R都为低电平时，RS触发器处于保持状态，即输出端Q和Q'的值不发生变化，保持之前的状态。

当S为高电平（1V），R为低电平（0V）时，RS触发器处于置位状态。

在这种情况下，输出端Q被置为高电平（1V），而输出端Q'被置为低电平（0V）。

当S为低电平（0V），R为高电平（1V）时，RS触发器处于清零状态。

在这种情况下，输出端Q被置为低电平（0V），而输出端Q'被置为高电平（1V）。

当S和R都为高电平（1V）时，RS触发器处于禁止状态。

在这种情况下，输出端会出现循环震荡的现象，即输出端的状态会随着时间的变化而变化。

在RS触发器中，输入S和R的状态变化会触发触发器的状态变化。

具体来说，当S由低电平变为高电平时，触发器会被置位，输出端Q会被置为高电平。

当R由低电平变为高电平时，触发器会被清零，输出端Q会被置为低电平。

只有当S和R同时为低电平时，触发器才会保持之前的状态。

除了输入S和R以外，RS触发器还具有时钟输入端。

时钟输入端可以决定何时对输入信号进行采样和存储。

当时钟输入端为高电平时，输入S和R的状态变化会被采样和存储，从而改变触发器的状态。

当时钟输入端为低电平时，输入S和R的状态变化不会被采样和存储，触发器的状态会保持不变。

RS触发器的工作原理可以通过逻辑门电路图进行表示。

在RS触发器的电路图中，S和R分别与两个非门连接，输出端和非门的输出端再次连接起来，形成了一个闭环。

这样，在输入S和R的状态变化时，输出端Q 和Q'的状态会通过互相反馈来改变和保持。

总之，RS触发器是一种基本的二进制存储器元件，具有使能、清零和置位等控制功能。

它由两个互补的非门组成，并且它们通过互相反馈来构成一个闭环。

RS触发器编辑本段基本RS电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如图7.2.1.(a)所示。

它有两个输入端R、S和两个输出端Q、Q非。

工作原理基本RS触发器的逻辑方程为： Q(n+1)=S+R非·Q(n)[1]约束方程：R·S=0[1]根据上述两个式子得到它的四种输入与输出的关系:1.当R端无效(0)，S端有效时(1)，则Q=1,Q非=0,触发器置1。

2.当R端有效(1)、S端无效时(0)，则Q=0,Q非=1,触发器置0。

RS触发器(10张)如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q 非有两种互补的稳定状态。

一般规定触发器Q端的状态作为触发器的状态。

通常称触发器处于某种状态，实际是指它的Q端的状态。

Q=1、Q非=0时，称触发器处于1态，反之触发器处于0态。

S=1,R=0使触发器置1，或称置位。

因置位的决定条件是S=1,故称S 端为置1端。

R=1,S=0时，使触发器置0，或称复位。

同理，称R端为置0端或复位端。

若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。

这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。

由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。

从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。

其逻辑符号如图7.2.1(b)所示。

由于置0或置1都是触发信号低电平有效，因此，S端和R 端都画有小圆圈。

3.当RS端均有效时，触发器状态保持不变。

触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。

4.当RS端均无效时，触发器状态不确定在此条件下，两个与非门的输出端Q和Q非全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。

课程设计任务书学生姓名：王志强专业班级：电子1101班指导教师：刘金根工作单位：信息工程学院题目: 主从RS触发器电路设计初始条件：计算机、ORCAD软件、L-EDIT软件要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：2周2、技术要求：（1）学习ORCAD软件、L-EDIT软件。

（2）设计一个CMOS四输入与非门电路。

（3）利用ORCAD软件、L-EDIT软件对该电路进行系统设计、电路设计和版图设计，并进行相应的设计、模拟和仿真工作。

3、查阅至少5篇参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4纸打印，图纸应符合绘图规范。

时间安排：2013.11.22布置课程设计任务、选题；讲解课程设计具体实施计划与课程设计报告格式的要求；课程设计答疑事项。

2013.11.25-11.27学习ORCAD软件、L-EDIT软件，查阅相关资料，复习所设计内容的基本理论知识。

2013.11.28-12.5对主从RS触发器电路进行设计仿真工作，完成课设报告的撰写。

2013.12.6 提交课程设计报告，进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日摘要 (1)1 绪论 (2)2 设计内容及要求 (3)2.1 设计的目的及主要任务 (3)2.2 设计思想 (3)3软件介绍 (4)3.1 OrCAD简介 (4)3.2 L-Edit简介 (5)4 主从RS触发器电路介绍 (6)4.1 主从RS触发器的组成 (6)4.2 主从RS触发器电路真值表 (7)5 Cadence中主从RS触发器电路的设计 (8)5.1 主从RS电路原理图的绘制 (8)5.2 主从RS触发器电路的仿真 (9)6 L-EDIT中主从RS触发器电路版图的设计 (11)6.1 版图设计的基本知识 (11)6.2 与非门的绘制 (12)6.3主从RS触发器版图设计 (14)7课程设计总结 (15)参考文献 (16)主从RS触发器由两个同样的同步RS触发器组成，本文详细介绍了主从RS触发器电路设计仿真及版图布局设计验证。

主从rs触发器特性表及特性方程
 主从触发器由两级触发器构成，其中一级接收输入信号，其状态直接由输入信号决定，称为主触发器，还有一级的输入与主触发器的输出连接，其状态由主触发器的状态决定，称为从触发器。

 主从rs触发器电路组成和符号
 主从RS触发器电路和逻辑符号如下图所示。

 其中A、B、C、D门组成的同步RS触发器，称为从触发器；E、F、G、H门组成另一个同步RS触发器，称为主触发器。

时钟脉冲CP直接控制主触发器，并通过I门倒相，以控制从触发器。

 主从rs触发器特性表
 从表中可以看出，主从RS触发器只在时钟脉中的下降沿触发，除此之外的任何时刻，不论输入端和触发器的原态如何触发器始终保持原态。

主从结。
