斯密特触发器
斯密特触发器波形图
[1]
斯密特触发器又称斯密特与非门，是具有滞后特性的数字传输门。
该器件既可以像普通“与非”门那样工作，
也可以接成斯密特触发器来使用。
斯密特触发器具有如下两个特点：
1、电路具有两个阈值电压，分别称为正向阈值电压和负向阈值电压；
2、与双稳态触发器和单稳态触发器不同，斯密特触发器属于“电平触发型”电路，不依赖于边沿陡峭的脉冲。
它是一种阈值开关电路，具有突变输入——输出特性的门电路。
这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变。
当输入电压由低向高增加，到达V+时，输出电压发生突变，而输入电压Vi由高变低，到达V-时，输出电压发生突变，因而出现输出电压变化滞后的现象，可以看出对于要求一定延迟启动的电路，它是特别适用的。
斯密特触发器原理图
[2]
而从IC内部的逻辑符号和“与非”门的逻辑符号相比就略有不同，它增加了一个类似方框的图形，该图形正是代表斯密特触发器一个重要的滞后特性。
滞后特性是指当把输入端并接成非门时，它们的输入、输出特
性是：当输入电压V1上升到VT＋电平时，触发器翻转，输出负跳变；过了一段时间输入电压回降到VT＋电平时，输出并不回到初始状态而需输入V1继续下降到VT－电平时，输出才翻转至高电平（正跳变），用公式：VT＋—VT－=△VT 表示，△VT称为斯密特触发器的滞后电压。
△VT与IC的电源电压有关，当电源电压提高时，△VT略有增加，一般△VT值在3V左右。
因斯密特触发器具有电压的滞后特性，常用它对脉冲波形整形，使波形的上升沿或下降沿变得陡直；有时还用它作电压幅度鉴别，在数字电路中它也是很常用的器件。
电路结构斯密特触发器

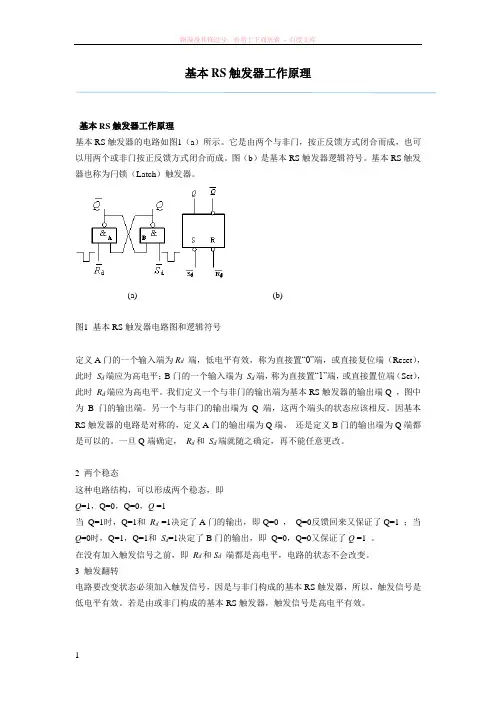

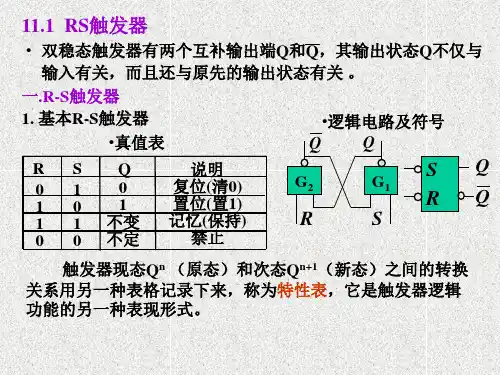

把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R、S和两个输出端Q、Q。
工作原理
基本RS触发器的逻辑方程为：
根据上述两个式子得到它的四种输入与输出的关系:
1.当R端无效，S端有效时，则Q=0,Q=1,触发器置1。
2.当R端有效、S端无效时，则Q=1,Q=0,触发器置0。
如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q有两种互补的稳定状态。
一般规定触发器Q端的状态作为触发器的状态。
通常称触发器处于某种状态，实际是指它的Q端的状态。
Q=1、Q=0时，称触发器处于1态，反之触发器处于0态。
S=0,R=1使触发器置1，或称置位。
因置位的决定条件是S=0,故称S 端为置1端。
R=0,S=1时，使触发器置0，或称复位。
同理，称R端为置0端或复位端。
若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。
这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。
由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。
从功能方面看，它只
能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。
其逻辑符号如图7.2.1(b)所示。
由于置0或置1都是触发信号低电平有效，因此，S端和R端都画有小圆圈。
3.当RS端均无效时，触发器状态保持不变。
触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。
4.当RS端均有效时，触发器状态不确定
在此条件下，两个与非门的输出端Q和Q全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。
从另外一个角度来说，正因为R端和S端完成置0、置1都是低电平有效，所以二者不能同时为0。
此外,还可以用或非门的输入、输出端交叉连接构成置0、置1触发器,其逻辑图和逻辑符号分别如图7.2.2（a）和7.2.2（b）所示。
这种触发器的触发信号是高电平有效，因此在逻辑符号的S端和R端没有小圆圈。
功能描述:
状态转移真值表
用表格的形式描述触发器在输入信号作用下，触发器的下一个稳定状态（次态）Qn+1与触发器的原稳定状态（现态）Qn和输入信号状态之间的关系。
