落地式钢管脚手架卸料平台施工方案一、方案概述落地式钢管脚手架是一种常用的施工平台设备,用于支撑和搭设工人作业的平台。
在施工过程中,搭建一个稳固、安全的卸料平台对于节约时间、保障施工质量至关重要。
本文将详细介绍在搭建落地式钢管脚手架卸料平台过程中所需的施工方案。
二、施工准备1.材料准备:钢管、连接件、脚轮、固定螺栓等。
2.工具准备:起重设备、扳手、扭力扳手、螺栓刀、橡胶锤等。
3.人员配备:钢结构施工人员、安全监督员等。
三、施工步骤1. 确定卸料平台位置和尺寸在施工现场,根据需要搭建的卸料平台尺寸,确定平台的位置和高度。
同时考虑地面承重能力和周围环境,确保平台搭建的稳固和安全。
2. 搭建落地式钢管脚手架1.根据设计要求,依次搭设脚手架的主体结构,包括立柱、横梁、扶手等。
2.使用连接件将钢管连接固定,确保脚手架整体结构稳固牢固。
3.同时,在脚手架的底部安装脚轮,方便后续移动和调整平台位置。
3. 安装卸料平台1.将卸料平台的主体结构组装完成,包括平台板、扶手、防护栏等。
2.使用起重设备将平台悬吊到预定的高度,然后固定在脚手架结构上,确保平台稳固固定。
3.安装好平台后,进行验收和调整,确保平台水平、稳固,符合相关安全规范要求。
4. 安全检查和使用1.在平台搭建完成后,进行安全检查,确保结构稳固、连接牢固。
2.通知相关施工人员在平台上工作时,需穿戴好安全帽、安全带等相关安全防护设备,严格遵守安全规范。
3.使用完毕后,确保将平台及时拆除或整理,做到完好保存。
四、施工注意事项1.施工现场必须设置警示标识,严禁无关人员靠近施工区域。
2.操作人员必须持证上岗,具备相关专业技能。
3.在搭建脚手架和平台过程中,要严格按照设计要求和施工规范操作,确保搭建的安全稳固。
五、总结本文详细介绍了落地式钢管脚手架卸料平台的施工方案,包括施工准备、具体施工步骤、注意事项等内容。
在实际施工过程中,严格按照方案要求进行操作,确保施工安全、快速、高效完成平台搭建,为后续工程作业提供良好的工作条件。
脚手架钢卸料平台专项施工方案1. 引言脚手架钢卸料平台是在建筑工地上用于卸载和存放建筑材料的临时平台。
它可以提供一个安全和稳定的工作平台,以便工人进行材料的卸载和运送工作。
本文档旨在提供一个脚手架钢卸料平台的专项施工方案,确保卸料平台的正确搭建和使用,以防止事故发生。
2. 施工前准备在施工脚手架钢卸料平台之前,需要进行以下准备工作:2.1 安全检查在施工现场进行安全检查,确保没有危险物品或障碍物,以确保施工安全进行。
检查施工区域是否达到卸料平台使用的标准,如没有明显的裂缝、质地坚实等。
2.2 施工人员培训确保施工人员具备相关的技能和培训,了解脚手架钢卸料平台的搭建和使用方法。
培训内容包括平台的搭建步骤、安全规范和应急措施等。
2.3 工具准备确保所需的工具齐全,并进行必要的检查和维护。
包括螺丝刀、扳手、螺栓等工具。
3. 卸料平台搭建3.1. 确定卸料平台位置根据施工需要确定卸料平台的位置,考虑到卸料的便利性和工作安全。
确保卸料平台的位置能够稳定地支撑材料的重量。
3.2. 确定卸料平台尺寸根据需要卸载的材料的数量和重量,确定卸料平台的尺寸。
确保卸料平台足够宽敞,以容纳材料并提供充足的工作空间。
3.3. 搭建脚手架支撑结构根据卸料平台的尺寸,在施工区域搭建脚手架支撑结构。
确保脚手架搭建牢固且稳定,以支撑卸料平台的重量。
3.4. 安装卸料平台将预先准备的钢板或木板安装到脚手架支撑结构上,形成卸料平台。
确保卸料平台平整且牢固,能够承受材料的重量。
4. 卸料平台使用4.1. 材料卸载在卸料平台上进行材料卸载时,需要注意以下事项:•确保材料稳定地放置在卸料平台上,避免材料滑落或倾倒。
•保持卸料平台上的工作区域整洁,避免材料的堆积和阻塞工作通道。
•严禁超载卸载,按照平台的承载能力进行卸载操作。
4.2. 工作平台安全在使用卸料平台时,需要注意以下事项:•在卸料平台上工作时,必须佩戴安全帽、防滑鞋等个人防护装备。
•不得将材料堆放过高,以免危及工作人员的安全。
落地式钢管脚手架卸料平台施工方案(2)一、项目背景在建筑施工中,落地式钢管脚手架是一种常用的支撑结构,用于提供工人施工作业的安全平台。
而搭设在脚手架上的卸料平台则是用于方便施工现场物料的输送和卸载。
本方案针对落地式钢管脚手架上的卸料平台进行施工方案设计与规划,旨在提高施工效率、保障施工安全。
二、施工方案概述1. 材料准备钢管、连接件、脚手板、扶手、拉手、支撑件等施工材料及工具的准备工作,确保施工过程中所需材料齐全。
2. 施工流程1.确定卸料平台所需位置并按实际尺寸搭设落地式钢管脚手架。
2.在脚手架上搭设卸料平台的主体结构,包括脚手板、扶手、拉手等。
3.安装支撑件,提高卸料平台的稳定性。
4.检查卸料平台每个部件的牢固程度,确保施工安全。
5.完成卸料平台的搭设后,进行全面检查和测试,保证施工质量。
3. 安全措施1.施工现场要设置警示标识,确保作业人员的安全意识。
2.确保脚手架和卸料平台的搭设符合相关规范和标准。
3.作业人员需穿着符合安全要求的防护装备,做好防护措施。
4.严格遵守施工操作流程,避免发生意外事故。
三、施工效果与成果展示通过本方案的实施,能够有效提高工程施工效率,优化物料卸载过程,增强工人安全意识,为工程建设提供保障。
卸料平台施工完成后,可以实现物料的便捷卸载,提升工作效率,确保建筑工程顺利进行。
四、总结落地式钢管脚手架卸料平台的搭设施工方案是保证施工安全和提高施工效率的重要环节。
本方案结合实际情况,细化施工流程,加强安全措施,实现了卸料平台在落地式钢管脚手架上的有效应用。
在未来的建筑施工过程中,相关施工单位可根据本方案的要求,精心设计、细致施工,以确保卸料平台的安全性和功能完备性。

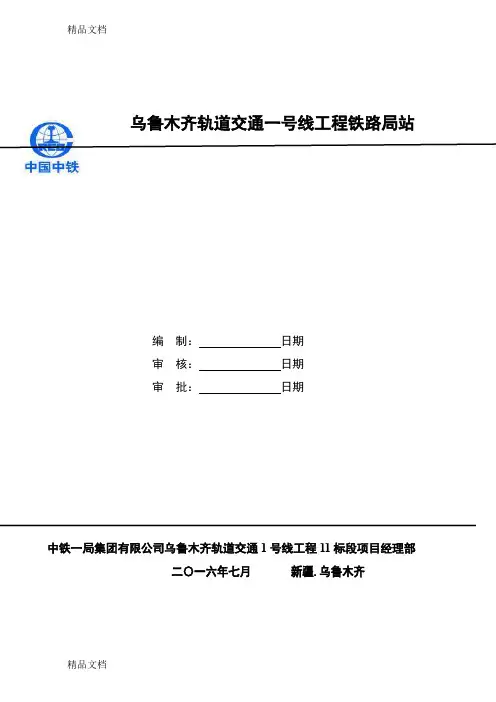

精品文档乌鲁木齐轨道交通一号线工程铁路局站编制:日期审核:日期审批:日期中铁一局集团有限公司乌鲁木齐轨道交通1号线工程11标段项目经理部二〇一六年七月新疆.乌鲁木齐精品文档目录1工程概况 ............................................................................................................................. - 1 - 2编制依据 ............................................................................................................................. - 1 - 3操作平台搭设方案 ............................................................................................................. - 2 -3.1 施工流程.................................................................................................................. - 2 -3.2 脚手架搭设的技术要求与允许偏差...................................................................... - 2 - 4安全质量保证措施 ............................................................................................................. - 2 - 5注意事项 ............................................................................................................................. - 3 - 6计算书 ................................................................................................................................. - 4 -1工程概况乌鲁木齐市轨道交通1号线工程11标段铁路局站位于北京路与河南路相交路口,沿北京路路中布置,为1号线与4号线换乘车站,两站间设置联络线。

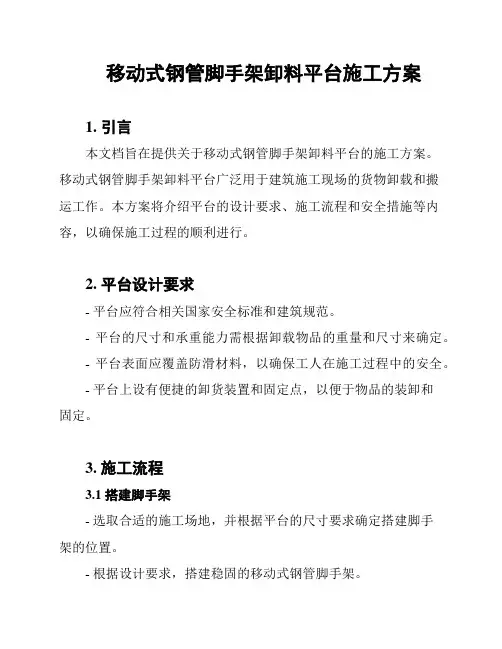

移动式钢管脚手架卸料平台施工方案1. 引言本文档旨在提供关于移动式钢管脚手架卸料平台的施工方案。
移动式钢管脚手架卸料平台广泛用于建筑施工现场的货物卸载和搬运工作。
本方案将介绍平台的设计要求、施工流程和安全措施等内容,以确保施工过程的顺利进行。
2. 平台设计要求- 平台应符合相关国家安全标准和建筑规范。
- 平台的尺寸和承重能力需根据卸载物品的重量和尺寸来确定。
- 平台表面应覆盖防滑材料,以确保工人在施工过程中的安全。
- 平台上设有便捷的卸货装置和固定点,以便于物品的装卸和固定。
3. 施工流程3.1 搭建脚手架- 选取合适的施工场地,并根据平台的尺寸要求确定搭建脚手架的位置。
- 根据设计要求,搭建稳固的移动式钢管脚手架。
- 确保脚手架结构牢固可靠,且符合安全标准。
3.2 安装卸料平台- 根据平台的尺寸要求,在脚手架上搭建卸料平台。
确保平台的搭建符合设计要求,并采取必要的支撑和固定措施。
- 将卸货装置和固定点安装在平台上,确保其牢固可靠。
3.3 测试和调整- 在完成平台的安装后,进行测试和调整。
检查平台的稳定性和功能,以确保其满足使用要求。
3.4 完成施工- 在测试和调整完成后,进行最终检查。
确保平台和脚手架结构符合安全要求,并清理施工现场。
4. 安全措施- 施工人员应接受相关安全培训,并穿戴适当的安全装备。
- 施工现场应设置警示标志,以提醒他人注意安全。
- 施工过程中需遵循安全操作规程,严禁超负荷运输和乱堆乱放货物。
- 定期检查脚手架和平台的稳定性,并进行必要的维护和修理工作。
结论本文档提供了关于移动式钢管脚手架卸料平台的施工方案。
在施工过程中,必须严格遵循设计要求和安全措施,以确保平台的稳定性和施工环境的安全。
移动式钢管脚手架卸料平台的设计和施工应由专业人员负责,保证质量和可靠性。
脚手架卸料平台施工方案
脚手架卸料平台是搭建在建筑物外墙的平台,用于方便施工人员进行高空作业和材料卸载。
下面是对脚手架卸料平台施工方案的详细说明:
1. 设计:根据具体项目的需求和建筑物的特点,绘制出脚手架卸料平台的设计图纸,包括平台的尺寸、结构、材料、支撑和安全措施等。
确保设计符合相关规定和标准,能够承受工人和材料的重量,并保证施工安全。
2. 材料准备:根据设计图纸确定所需的材料和工具。
通常使用的材料包括钢管、钢板、脚手架连接件等。
确保材料的质量符合要求,避免在搭建和使用过程中出现安全隐患。
3. 搭建工序:按照设计图纸的要求,先搭建基本脚手架结构,包括主结构和支撑结构。
然后根据需要,在主结构上搭建卸料平台,确保平台的平整、牢固和可靠。
搭建过程中要注意使用安全带和防护装置,以确保工人的安全。
4. 安全措施:在卸料平台使用期间,施工方应采取一些安全措施,以确保工人的安全。
例如,为平台设置栏杆,以防止工人从平台上摔下来。
还可以在平台上设置防滑垫和遮阳棚,以提供更好的工作环境。
5. 检查和维护:在使用卸料平台之前,必须对其进行检查,确保平台的结构和连接件没有损坏。
在使用期间,施工方应定期对平台进行维护,并及时修复任何损坏或松动的部件。
总结:脚手架卸料平台的施工方案是基于详细的设计和合理的安全措施,确保平台的稳定和安全性。
通过遵循施工方案,可以提高施工效率,保护工人的安全,并确保材料的顺利卸载。
施工方应严格按照方案的要求进行操作,并且在操作过程中始终以安全为首要考虑。

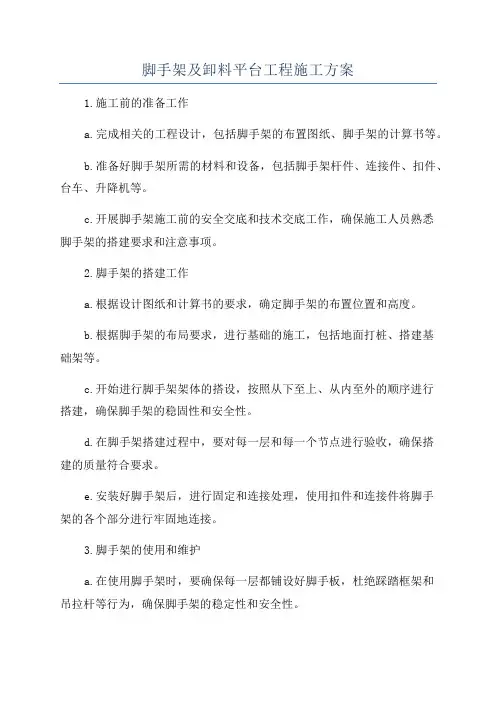

脚手架及卸料平台工程施工方案1.施工前的准备工作a.完成相关的工程设计,包括脚手架的布置图纸、脚手架的计算书等。
b.准备好脚手架所需的材料和设备,包括脚手架杆件、连接件、扣件、台车、升降机等。
c.开展脚手架施工前的安全交底和技术交底工作,确保施工人员熟悉脚手架的搭建要求和注意事项。
2.脚手架的搭建工作a.根据设计图纸和计算书的要求,确定脚手架的布置位置和高度。
b.根据脚手架的布局要求,进行基础的施工,包括地面打桩、搭建基础架等。
c.开始进行脚手架架体的搭设,按照从下至上、从内至外的顺序进行搭建,确保脚手架的稳固性和安全性。
d.在脚手架搭建过程中,要对每一层和每一个节点进行验收,确保搭建的质量符合要求。
e.安装好脚手架后,进行固定和连接处理,使用扣件和连接件将脚手架的各个部分进行牢固地连接。
3.脚手架的使用和维护a.在使用脚手架时,要确保每一层都铺设好脚手板,杜绝踩踏框架和吊拉杆等行为,确保脚手架的稳定性和安全性。
b.在使用过程中,要做好脚手架的防护措施,包括设置防护栏杆、定期检查和维修脚手架等。
c.每天上下班前,进行脚手架的检查和清理工作,排除安全隐患和杂物,确保脚手架的整洁和安全。
4.脚手架的拆卸工作a.在拆卸脚手架前,要进行安全交底和技术交底工作,确保施工人员熟悉脚手架的拆除要求和注意事项。
b.在拆卸脚手架时,要按照相反的顺序进行,从外至内、从上至下进行拆除。
c.在拆卸过程中,要确保脚手架的稳固性,防止倒塌和脱落等事故的发生。
d.拆卸完成后,对脚手板、杆件、连接件等进行清点和整理,确保脚手架材料的完整和安全。
1.施工前的准备工作a.完成相关的工程设计,包括卸料平台的布置图纸、卸料平台的计算书等。
b.准备好卸料平台所需的材料和设备,包括钢梁、支撑杆、连接件、起重机械等。
c.开展卸料平台施工前的安全交底和技术交底工作,确保施工人员熟悉卸料平台的布置要求和注意事项。
2.卸料平台的搭建工作a.根据设计图纸和计算书的要求,确定卸料平台的布置位置和高度。

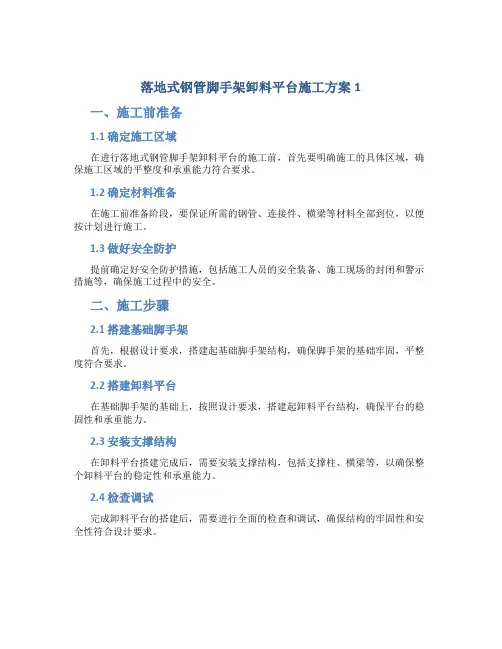

落地式钢管脚手架卸料平台施工方案1一、施工前准备1.1 确定施工区域在进行落地式钢管脚手架卸料平台的施工前,首先要明确施工的具体区域,确保施工区域的平整度和承重能力符合要求。
1.2 确定材料准备在施工前准备阶段,要保证所需的钢管、连接件、横梁等材料全部到位,以便按计划进行施工。
1.3 做好安全防护提前确定好安全防护措施,包括施工人员的安全装备、施工现场的封闭和警示措施等,确保施工过程中的安全。
二、施工步骤2.1 搭建基础脚手架首先,根据设计要求,搭建起基础脚手架结构,确保脚手架的基础牢固,平整度符合要求。
2.2 搭建卸料平台在基础脚手架的基础上,按照设计要求,搭建起卸料平台结构,确保平台的稳固性和承重能力。
2.3 安装支撑结构在卸料平台搭建完成后,需要安装支撑结构,包括支撑柱、横梁等,以确保整个卸料平台的稳定性和承重能力。
2.4 检查调试完成卸料平台的搭建后,需要进行全面的检查和调试,确保结构的牢固性和安全性符合设计要求。
三、施工验收3.1 完成验收在施工完成后,需要按照相关规范进行验收,确保卸料平台符合设计要求和安全标准。
3.2 问题处理如果在验收过程中发现问题,要及时处理并进行整改,直至符合验收标准为止。
3.3 完工交接最后,当卸料平台通过验收并整改完成后,进行完工交接,确保施工结果得到确认和接收。
四、施工总结经过以上步骤的施工,落地式钢管脚手架卸料平台应当能够稳定可靠地提供工作支撑。
在实际施工过程中,一定要严格按照设计要求和安全规范进行操作,确保安全施工并高质量完成卸料平台的搭建工作。
脚手架卸料平台施工方案 精品文档
收集于网络,如有侵权请联系管理员删除 目 录 1、 编制依据 ............................................................................................................................................ 1 2、工程概况 .................................................................................................................................................... 2 2.1工程简介 .............................................................................................................................................. 2 2.1项目概况 .............................................................................................................................................. 2 2.2设计概况 ............................................................................................................... 错误!未定义书签。 2.2临时脚手架卸料平台的设置 .............................................................................................................. 2
3、搭设方案 .................................................................................................................................................... 2 3.1平台架形式 .......................................................................................................................................... 2 3.2平台架的构造参数 .............................................................................................................................. 2 3.3平台架的材料要求 .............................................................................................................................. 3
4、平台架搭设、使用和拆除安全技术措施 .................................................................................................. 3 4.1搭设注意事项 ...................................................................................................................................... 3 4.2平台架搭设质量的检查验收及管理规定 .......................................................................................... 4 4.3 平台架使用规定 .................................................................................................................................. 4 4.4 平台脚手架的拆除 .............................................................................................................................. 5
5、卸料平台使用时的安全注意事项 .............................................................................................................. 6 6、卸料平台计算书 ........................................................................................................................................ 6
1、 编制依据 序号 名称 编号
1 《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2011) 精品文档 收集于网络,如有侵权请联系管理员删除 2 《建筑施工高处作业安全技术规范》 (JGJ80-2016)
3 《建筑施工手册(第五版)》
4 《重庆市桓大建设()集团》有限公司》提供施工图纸
5 桓大·东方国际7#楼《施工组织设计》
2、工程概况 2.1工程简介 2.1项目概况 序 号 项 目 内 容 1 工程名称 桓大·东方国际7#楼 2 工程地址 璧山区青杠街道白云湖200号 3 建设单位 重庆市桓大建设集团房地产开发有限公司 4 设计单位 重庆何方城市规划设计有限公司 5 监理公司 重庆金山建设监理有限公司 6 施工总包 重庆市桓大建设(集团)有限公司 7 合同工期 2017年8月9日至2018年12月20日 8 合同质量目标 达到国家施工验收规范合格标准及国家绿建二星 2.2临时脚手架卸料平台的设置 为满足地上4层材料的及时倒运,在建筑物3层搭设搭设3.5m的卸料平台,高度为3m;搭设位置根据现场实际施工工况,由工程部会同技术及安全现场确定。卸料平台均为临时性卸料平台,在完成4层的材料倒运完毕后立即进行拆除。
3、搭设方案
3.1平台架形式 此临时卸料平台架支撑架体为满堂红脚手架,平台采用钢脚手板进行满铺,平台四周设置挡脚板,挡脚板采用多层板、铁丝紧贴上方防护栏杆拴结,上方设置防护栏杆,防护栏杆采用硬防护进行围护。卸料平台板下部位设置一道水平安全网。
3.2平台架的构造参数 3.2.1平台架立杆横向间距1.0m、纵向间距1.0m。 3.2.2平台架步距1.5m,支撑脚手板的小横杆间距0.45m。 3.2.3挡脚板18cm高,防护栏杆高度不小于1.5m,设置两道水平防护杆。 3.2.3卸料平台立杆采用单立杆。 精品文档 收集于网络,如有侵权请联系管理员删除 3.2.3卸料平台脚手板下小横横杆采用双扣件固定。 3.3平台架的材料要求 脚手架所使用的钢管、扣件及零配件等须统一规格,证件齐全,杜绝使用次品和不合格品的钢管。材料管理人员要依据方案和交底检查材料规格和质量,履行验收手续和收存证明材质资料。 3.3.1钢管:采用外径48mm,壁厚2.80mm的Q235-A级焊接钢管,材质符合《碳素结构钢》(GB/T700)的相应规定。每批钢材进场时,应有材质检验合格证。用于立杆、大横杆和斜杆的钢管长度为4~6m。外涂刷防锈层并定期复涂以保持其完好。 3.3.2 扣件:扣件应使用与钢管管径相配套扣件,其材质应符合现行国家标准GB15831《钢管脚手架扣件》中的规定。脚手架采用的扣件,在螺栓拧紧力矩达65N·m时,不得发生破坏,进场后必须进行复测,合格后方可使用。严禁使用不合格、锈蚀严重和有裂纹的扣件。 3.3.3 脚手板:木脚手板采用50mm厚的木板,脚手板规格为300×3000mm。 3.3.4安全网:必须是经国家指定监督检验部门监定许可生产的厂家产品,同时具备监督部门批量验证和工厂检验合格证。安全网的力学性能符合《安全网力学性能试验方法》(GB5726-88)的规定。安装好的每块水平安全网能承受不小于1600N的冲击荷载。立网采用L-1.5×6m 的绿色密目安全网,平网采用P-3×6m的锦纶编织安全网,绿色密目安全网在100cm2 面积上不少于2000 目(即2000 个洞眼),平网网眼直径不大于10cm。密目安全网必须使用阻燃安全网。
4、平台架搭设、使用和拆除安全技术措施
4.1搭设注意事项 4.1.1钢管脚手架的扣件连接必须使用合格的钢扣件,不得使用铅丝和其他材料绑扎。脚手杆件不得钢木混搭。 4.1.2在搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆配件。 4.1.3 脚手架的搭设作业,必须在统一指挥下,严格按照规定程序进行:按施工设计放线、铺垫板、设置底座或标定立杆位置。 4.1.4 脚手架搭设时应设安全警戒区,设警戒标志,派专人看管;搭设脚手架的施工人员必须持有特殊工种操作证且具备搭拆高大脚手架的经验。 4.1.5 底部第一排立杆应按立杆搭设要求选择,不同长度的钢管交错设置,至少有6m、4m 两种不同长度的钢管作立杆。 4.1.6 脚手架底部必须保证坚实平整;底部垫通长木脚手板(200*50)且必须保证水平,内外立杆加绑扫地杆,扫地杆距地面为20cm。 4.1.7 杆件端步伸出扣件之外的长度不得小于100mm,以防止杆件滑脱。为了保证外观整齐,外露长度不得大于150mm。 4.1.8 杆件采用对接连接;接头应错开。 4.1.9 对接搭设脚手板时,对接处的两侧必须设置横杆,并且绑扎牢固。
