怎样测电动机的绝缘电阻及合格标准一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
不能用1000伏兆欧表测量测量220V，380V的电机。
电机的绝缘等级一般是要把电机的电压和功率等因素都考虑进去的。
220V、380V电机的耐压远小于1000V，用1000V绝缘电阻表会使电机的线圈老化——影响寿命或烧毁电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0. 5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：如果是三相交流电机，测量电机三相绕组的相间和对地的绝缘电阻。
如果是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。
按被测电机电压等级选择相应的摇表。
测量步骤:---断开电源---对地放电---如果是三相交流电机打开中心点（如果可以）---如果是直流电机，提起电刷。
---用摇表分别检测相间和对地绝缘电阻（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

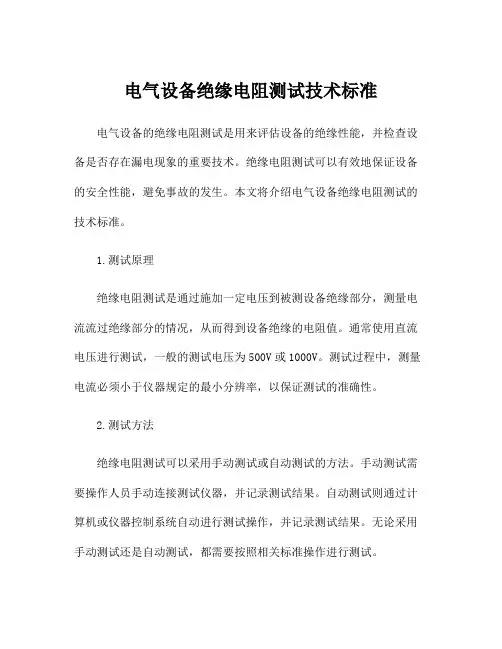

电气设备绝缘电阻测试技术标准电气设备的绝缘电阻测试是用来评估设备的绝缘性能，并检查设备是否存在漏电现象的重要技术。
绝缘电阻测试可以有效地保证设备的安全性能，避免事故的发生。
本文将介绍电气设备绝缘电阻测试的技术标准。
1.测试原理绝缘电阻测试是通过施加一定电压到被测设备绝缘部分，测量电流流过绝缘部分的情况，从而得到设备绝缘的电阻值。
通常使用直流电压进行测试，一般的测试电压为500V或1000V。
测试过程中，测量电流必须小于仪器规定的最小分辨率，以保证测试的准确性。
2.测试方法绝缘电阻测试可以采用手动测试或自动测试的方法。
手动测试需要操作人员手动连接测试仪器，并记录测试结果。
自动测试则通过计算机或仪器控制系统自动进行测试操作，并记录测试结果。
无论采用手动测试还是自动测试，都需要按照相关标准操作进行测试。
3.测试条件绝缘电阻测试必须在标准的环境条件下进行，以保证测试结果的准确性。
通常要求测试环境的温度为20℃，湿度为40%~60%，避免有雨水、露水或其他液体存在。
在测试之前，被测设备必须处于完全停机状态，断开与电源和其他设备的连接。
4.测试仪器绝缘电阻测试需要使用特定的测试仪器，如绝缘电阻测试仪。
测试仪器必须符合相关标准，并具备精准的测试功能和可靠的测试结果。
在使用测试仪器之前，需要进行仪器的校准和验证，以确保测试结果的准确性。
5.测试步骤（1）准备工作：确定测试仪器的测试电压、测试范围和测试时间，并检查测试仪器的正常工作状态。
（2）连接设备：将测试仪器的测试电极依次连接到被测设备的绝缘部分，确保连接牢固可靠。
（3）施加电压：根据测试仪器规定的测试参数，施加一定电压到被测设备的绝缘部分，并记录测试电压的数值。
（4）测量电流：记录测试仪器的显示数值，即测量电流的数值。
（5）测试结果和判定：根据测试仪器的显示数值，计算设备的绝缘电阻值，并与标准值进行比较，判断测试结果的合格性。
绝缘电阻测试的技术标准可以根据不同的设备和应用领域制定，常见的技术标准有国家标准、行业标准和企业标准等。
变压器绝缘电阻测试标准及现场测量方法(一)变压器绝缘电阻测试标准及现场测量方法1. 引言变压器绝缘电阻测试是变压器运行和维护中必不可少的一项工作。
本文将详细介绍变压器绝缘电阻测试的标准要求以及现场测量方法。
2. 标准要求变压器绝缘电阻测试需要按照以下标准进行操作：1.GB 《电气装置运行与维护导则》：该标准规定了变压器绝缘电阻测试的基本要求和测试方法。
2.DL/T 《变电站及电力系统设备绝缘试验导则》：该标准对变压器绝缘试验进行了详细的规范，包括绝缘电阻测试的技术要求和测试程序等。
3.DL/T 《变压器绝缘电阻测定技术导则》：该标准对绝缘电阻测定的技术要求进行了详细的说明，包括测试仪器的选用、测试条件的确定和测试结果的判定等。
3. 现场测量方法根据上述标准要求，进行变压器绝缘电阻测试时，可以采用以下方法：直流电桥法直流电桥法是变压器绝缘电阻测试中常用的一种方法。
具体操作步骤如下：•步骤一：将测试仪器连接到变压器的绝缘电阻测量端子上，确定测试电压和电流范围。
•步骤二：打开测试仪器，进行零点校准。
•步骤三：通过测试仪器，给变压器施加一定的直流电压，记录测量数值。
•步骤四：根据测量数值和标准要求判断变压器绝缘电阻是否合格。
交流电桥法交流电桥法是一种较为常见的变压器绝缘电阻测试方法。
操作步骤如下：•步骤一：将测试仪器连接到变压器的绝缘电阻测量端子上，确定测试频率和电流范围。
•步骤二：打开测试仪器，进行空载校准。
•步骤三：给变压器施加一定的交流电压，并记录测量数值。
•步骤四：根据测量数值和标准要求判断变压器绝缘电阻是否符合要求。
其他方法除了直流电桥法和交流电桥法，还可以采用其他的测量方法进行变压器绝缘电阻测试，例如温升法、汇流法等。
具体方法根据实际情况和标准要求进行选择。
4. 结论变压器绝缘电阻测试是保障变压器正常运行的重要环节。
根据相关标准要求进行测试，并采用适当的测量方法进行操作，可以有效判断变压器绝缘电阻是否达到规定标准。
一、口诀：电机运行保安全，使用之前测绝缘。
测量采用兆欧表，仪表产生高压电。
电压规格分四级，常用五百和一千，二百五和两千五，根据被测电压选。
五百以下用五百，一千用到三千三，再高使用两千五，二百五为安全四、手摇式兆欧表的使用方法：在使用手摇式兆欧表时，若测量绕组对机壳的绝缘电阻，其标有L的一端应与电机绕组相接，标有E的一端应与电机外壳相接。
测量时，摇动的转速应尽可能地均匀，以每分钟120转为宜（“转动两圈用一秒”）。
待表针稳定到一个位置后，再读数确定测量结果，一般情况下，应摇动1分钟左右另外，为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响，应使用单独的两条引线，有必要时，在正式测量之前，先摇动发电机检查引线和仪表其他部件的绝缘情况，正常时，仪表指示应为无穷大（∞）五、关于电机绕组绝缘电阻的合格标准问题：在电机额定负载工作到稳定状态时，其绕组与机壳之间的绝缘电阻Rm（单位为MΩ）应符合下式所表示的关系。
式中：U为被试电机绕组的额定电压，单位为V；P为被试电机的额定功率，单位为kw。
Rm≥U/（1000+P/100）因P/100相对于1000而言很小，所以可以忽略不计，此时上述公式就简化为“电机电压每千伏，绝缘电阻超一兆”Rm≥U/1000对于我们常见的380v电机，在热态时，其绝缘电阻应不小于（380/1000）MΩ=0.38MΩ，即Rm≥0.38MΩ上式计算值低于0.38MΩ时，则按0.38MΩ考核。
但日常使用电机时，一般都是在冷态下测量，以确定该电机绕组绝缘是否正常。
此时的标准怎样给出，GB14711—2006中规定，对低压电机（1100V及以下的电机）应不低于5MΩ。
高压电机没有具体规定，一般需要由供需双方协商确定。
六、关于吸收比：对于较大容量的电机绕组，应通过测量吸收比的办法检查其受潮情况，受潮严重时，即使绝缘电阻合格，也不可投入使用。
确的方法是先设法将电机绕组烘干，再测量吸收比，若达到要求，再投入正常使用。

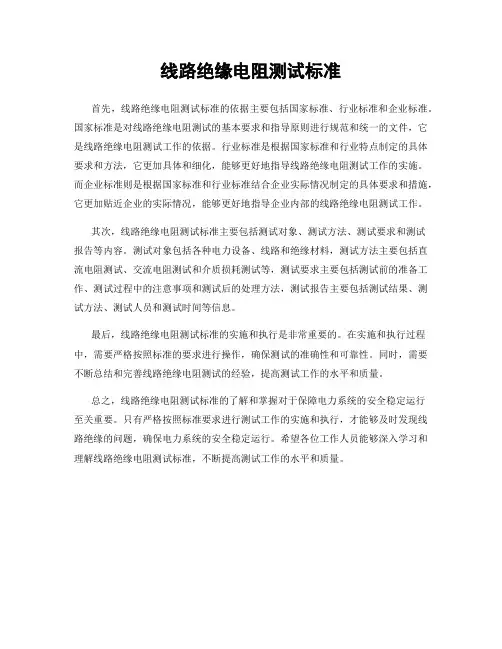

线路绝缘电阻测试标准
首先，线路绝缘电阻测试标准的依据主要包括国家标准、行业标准和企业标准。
国家标准是对线路绝缘电阻测试的基本要求和指导原则进行规范和统一的文件，它是线路绝缘电阻测试工作的依据。
行业标准是根据国家标准和行业特点制定的具体要求和方法，它更加具体和细化，能够更好地指导线路绝缘电阻测试工作的实施。
而企业标准则是根据国家标准和行业标准结合企业实际情况制定的具体要求和措施，它更加贴近企业的实际情况，能够更好地指导企业内部的线路绝缘电阻测试工作。
其次，线路绝缘电阻测试标准主要包括测试对象、测试方法、测试要求和测试
报告等内容。
测试对象包括各种电力设备、线路和绝缘材料，测试方法主要包括直流电阻测试、交流电阻测试和介质损耗测试等，测试要求主要包括测试前的准备工作、测试过程中的注意事项和测试后的处理方法，测试报告主要包括测试结果、测试方法、测试人员和测试时间等信息。
最后，线路绝缘电阻测试标准的实施和执行是非常重要的。
在实施和执行过程中，需要严格按照标准的要求进行操作，确保测试的准确性和可靠性。
同时，需要不断总结和完善线路绝缘电阻测试的经验，提高测试工作的水平和质量。
总之，线路绝缘电阻测试标准的了解和掌握对于保障电力系统的安全稳定运行
至关重要。
只有严格按照标准要求进行测试工作的实施和执行，才能够及时发现线路绝缘的问题，确保电力系统的安全稳定运行。
希望各位工作人员能够深入学习和理解线路绝缘电阻测试标准，不断提高测试工作的水平和质量。
电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。
电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。
本文将介绍几种常用的电机绝缘电阻测量方法。
一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。
其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。
测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。
2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。
3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。
4.等待测量结束后，读取直流电压表上的绝缘电阻值。
使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。
2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。
3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。
二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。
其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。
测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。
2.将测量电源的正极与电机的绝缘线相连接，将负极接地。
3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。
4.等待测量结束后，读取交流电压表上的绝缘电阻值。
与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。
三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。
它通过使用双臂电桥来测量电机的绝缘电阻。
测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

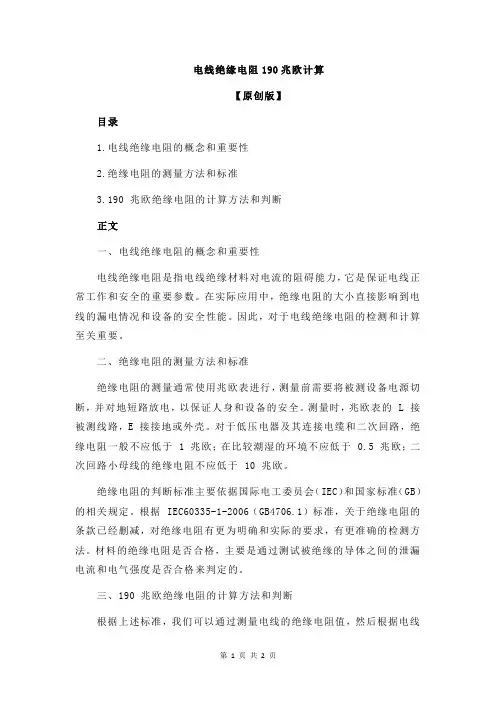

电线绝缘电阻190兆欧计算【原创版】目录1.电线绝缘电阻的概念和重要性2.绝缘电阻的测量方法和标准3.190 兆欧绝缘电阻的计算方法和判断正文一、电线绝缘电阻的概念和重要性电线绝缘电阻是指电线绝缘材料对电流的阻碍能力，它是保证电线正常工作和安全的重要参数。
在实际应用中，绝缘电阻的大小直接影响到电线的漏电情况和设备的安全性能。
因此，对于电线绝缘电阻的检测和计算至关重要。
二、绝缘电阻的测量方法和标准绝缘电阻的测量通常使用兆欧表进行，测量前需要将被测设备电源切断，并对地短路放电，以保证人身和设备的安全。
测量时，兆欧表的 L 接被测线路，E 接接地或外壳。
对于低压电器及其连接电缆和二次回路，绝缘电阻一般不应低于 1 兆欧；在比较潮湿的环境不应低于 0.5 兆欧；二次回路小母线的绝缘电阻不应低于 10 兆欧。
绝缘电阻的判断标准主要依据国际电工委员会（IEC）和国家标准（GB）的相关规定。
根据 IEC60335-1-2006（GB4706.1）标准，关于绝缘电阻的条款已经删减，对绝缘电阻有更为明确和实际的要求，有更准确的检测方法。
材料的绝缘电阻是否合格，主要是通过测试被绝缘的导体之间的泄漏电流和电气强度是否合格来判定的。
三、190 兆欧绝缘电阻的计算方法和判断根据上述标准，我们可以通过测量电线的绝缘电阻值，然后根据电线的工作电压来计算其绝缘电阻是否符合要求。
计算公式为：绝缘电阻（兆欧）= 1000 * 工作电压（伏特） / 泄漏电流（安培）。
例如，如果一条电线的工作电压为 500 伏特，我们需要测量其泄漏电流，然后计算出其绝缘电阻值。
如果计算出的绝缘电阻值大于等于 190 兆欧，那么这条电线的绝缘电阻就是合格的。
总之，电线绝缘电阻是一个非常重要的参数，对于保证电线的正常工作和安全具有重要意义。
绝缘电阻测试仪的使用方法和标准
绝缘电阻测试仪是一种测量电气设备绝缘材料抗电弧腐蚀能力的仪器，用于维护电气设备的安全性。
检测用绝缘电阻测试仪进行绝缘电阻测量，具体操作步骤如下：
1、检查电源线和测试仪的连接，应按照说明书连接良好，勿超负荷，插头应紧固，并确保电路的安全。
2、绝缘测试电压有500V、1000V两种，测试仪将会按照设定的电压进行测试，如果不能通过，应提高电压等级，直到达到指定的值为止。
3、测试电源线，在测试电极上紧固一端，另一端接上测试仪。
拉出测试时，电弧闪光是正常现象，如果连接后电弧不能自动熄灭，则说明绝缘故障严重，应及时更换绝缘材料。
4、将测试电榔接触元件正负极性，并粘在无绝缘部位上，读出显示结果，如果结果合格则显示OK，不合格则显示NG。
5、一旦测试仪显示不合格，立即停止测试并更换绝缘材料；如果测试结果合格，则安装完毕。
绝缘电阻测试仪的使用，依赖于绝缘材料的电气性能，必须遵循国家标准和产品标准。
绝缘电阻应不小于绝缘等级指定的最小绝缘阻抗标准、最大电池电压范围内，同时仪表的测试误差应不大于±0.5Kv。
操作时，还需注意整个操作过程的安全性，以防止绝缘材料出现意外破坏。

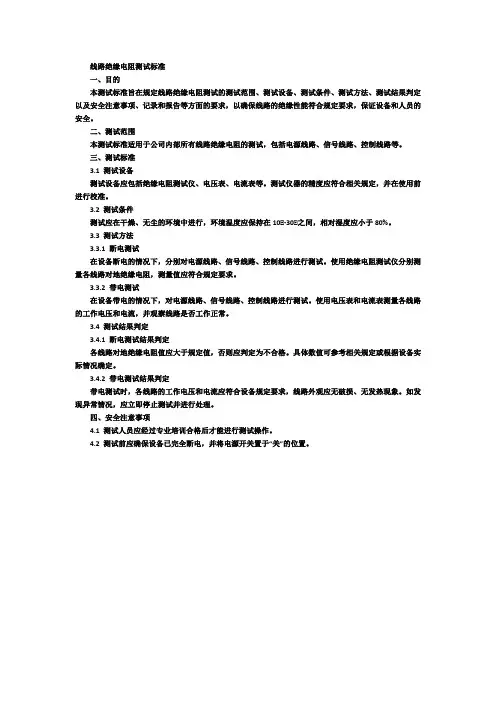

线路绝缘电阻测试标准
一、目的
本测试标准旨在规定线路绝缘电阻测试的测试范围、测试设备、测试条件、测试方法、测试结果判定以及安全注意事项、记录和报告等方面的要求，以确保线路的绝缘性能符合规定要求，保证设备和人员的安全。
二、测试范围
本测试标准适用于公司内部所有线路绝缘电阻的测试，包括电源线路、信号线路、控制线路等。
三、测试标准
3.1 测试设备
测试设备应包括绝缘电阻测试仪、电压表、电流表等。
测试仪器的精度应符合相关规定，并在使用前进行校准。
3.2 测试条件
测试应在干燥、无尘的环境中进行，环境温度应保持在10℃-30℃之间，相对湿度应小于80%。
3.3 测试方法
3.3.1 断电测试
在设备断电的情况下，分别对电源线路、信号线路、控制线路进行测试。
使用绝缘电阻测试仪分别测量各线路对地绝缘电阻，测量值应符合规定要求。
3.3.2 带电测试
在设备带电的情况下，对电源线路、信号线路、控制线路进行测试。
使用电压表和电流表测量各线路的工作电压和电流，并观察线路是否工作正常。
3.4 测试结果判定
3.4.1 断电测试结果判定
各线路对地绝缘电阻值应大于规定值，否则应判定为不合格。
具体数值可参考相关规定或根据设备实际情况确定。
3.4.2 带电测试结果判定
带电测试时，各线路的工作电压和电流应符合设备规定要求，线路外观应无破损、无发热现象。
如发现异常情况，应立即停止测试并进行处理。
四、安全注意事项
4.1 测试人员应经过专业培训合格后才能进行测试操作。
4.2 测试前应确保设备已完全断电，并将电源开关置于“关”的位置。

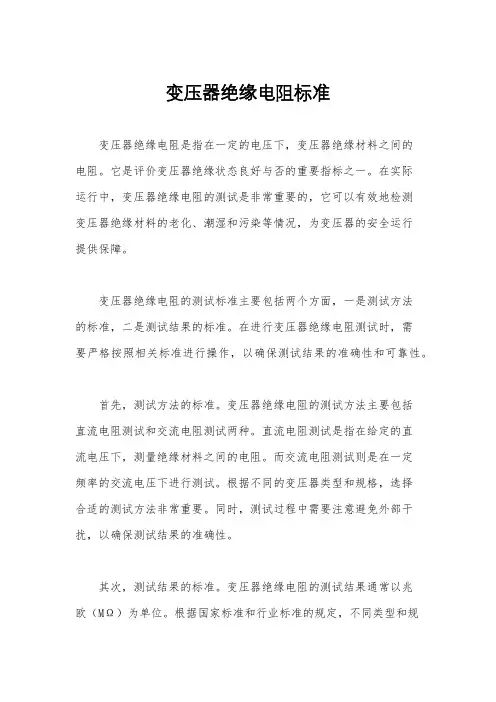

变压器绝缘电阻标准变压器绝缘电阻是指在一定的电压下，变压器绝缘材料之间的电阻。
它是评价变压器绝缘状态良好与否的重要指标之一。
在实际运行中，变压器绝缘电阻的测试是非常重要的，它可以有效地检测变压器绝缘材料的老化、潮湿和污染等情况，为变压器的安全运行提供保障。
变压器绝缘电阻的测试标准主要包括两个方面，一是测试方法的标准，二是测试结果的标准。
在进行变压器绝缘电阻测试时，需要严格按照相关标准进行操作，以确保测试结果的准确性和可靠性。
首先，测试方法的标准。
变压器绝缘电阻的测试方法主要包括直流电阻测试和交流电阻测试两种。
直流电阻测试是指在给定的直流电压下，测量绝缘材料之间的电阻。
而交流电阻测试则是在一定频率的交流电压下进行测试。
根据不同的变压器类型和规格，选择合适的测试方法非常重要。
同时，测试过程中需要注意避免外部干扰，以确保测试结果的准确性。
其次，测试结果的标准。
变压器绝缘电阻的测试结果通常以兆欧（MΩ）为单位。
根据国家标准和行业标准的规定，不同类型和规格的变压器对绝缘电阻的要求也有所不同。
一般来说，绝缘电阻的测试结果应该符合相关标准规定的最低数值要求，以确保变压器的安全运行。
在实际操作中，为了更好地掌握变压器绝缘电阻的测试标准，需要对相关标准文件进行仔细学习和理解。
只有深入了解标准要求，才能更好地指导实际测试工作，并确保测试结果的准确性和可靠性。
总之，变压器绝缘电阻标准是保证变压器安全运行的重要依据。
只有严格按照标准要求进行测试，并且对测试结果进行准确评估，才能有效地保障变压器的安全运行，延长其使用寿命，为生产和生活提供可靠的电力支持。
因此，我们在进行变压器绝缘电阻测试时，务必要严格按照相关标准进行操作，确保测试结果的准确性和可靠性。
绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧，用ΜΩ表示。
在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。
施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。
因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。
三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。
一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。
当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一样，最低限值：低压设备0.5MΩ，3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。
1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。
2、运行中的线路，要求可降至不小于每伏1000Ω=0.001MΩ，每千伏 1 MΩ。
3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。
4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5ΜΩ、冷态应大于2ΜΩ，转子绝缘电阻值热态应大于0.15ΜΩ、冷态应大于0.8ΜΩ。
5、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ、Ⅱ类手持电动工具应大于7ΜΩ、Ⅲ类手持电动工具应大于1ΜΩ。
6、变压器一、二次绕组之间及对铁芯的绝缘电阻值应大于2ΜΩ。
测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻变压器相间绝缘电阻均为零：对地6kv不小于100兆欧0.4KV不小于300兆欧母线相间及对地绝缘电阻：6kv不小于6兆欧，0.4KV不小于0.5兆欧电缆相间及对地绝缘电阻：6kv不小于400兆欧，0.4KV不小于200兆欧测绝缘开关柜后下柜内、前柜门内进行(一般各厂都规定在后下桓门测绝缘，断开控制电源开关)五、需要进行绝缘电阻值测试的几种情况1、新安装的用电设备投入运行前；2、长期未使用的设备或停用3个月以上再次使用前；3、电机进行大修后或发生故障时；4、移动用电设备（如：磨石机、潜水泵、打夯机、平板振动机、软管振动机等）在现场第一次使用前；5、手持电动工具除了在第一次使用前要测试，以后每隔一段时期定期测试；6、安全隔离变压器（如：行灯变压器）在使用前。
六、绝缘电阻值测试时应注意的问题1、测量电气设备的绝缘电阻时，先切断电源，然后将设备充分放电。
2、仪表应放置在水平位置。
3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。
4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。
5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到测量的绝缘物电阻值不同。
6、测试应在良好的天气下进行，周围环境度不低于5℃为宜。
七、结束语建筑施工现场始终处于一个动态、变化之中，现场临时用电也不例外。
由于用电设备、设施进退场时间不一致，給临时用电管理带来了一定难度，因此施工现场必须建立临时用电安全检查制度，加强对作业人员安全用电知识教育，对现场电工进行系统电气专业培训，掌握安全用电的基本知识和各种电气机械设备的性能，熟知《施工现场临时用电安全技术规范》及其它用电规定。
对现场隐患严重，不符合安全要求的用电设备、设施应坚决淘汰，及时更新、改造用电设备、设施，实现其本质安全，确保现场临时用电安全。
现代生活日新月异,人们一刻也离不开电。
在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。
另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
由此可见,要想准确地测量出电气设备等的绝缘电阻,必须对兆欧表进行正确的使用,否则,将失去了测量的准确性和可靠性绝缘电阻测试试验的类型和特点绝缘电阻测试是为了了解，评估电气设备的绝缘性能而经常使用的一种比较常规的试验类型。
通常技术人员通过对导体、电气零件、电路和器件进行绝缘电阻测试来达到以下目的：1、验证生产的电气设备的质量2、确保电气设备满足规程和标准（安全符合性）3、确定电气设备性能随时间的变化（预防性维护）4、确定故障原因（排障）一般而言，对于绝缘测试有以下类型：设计测试、生产测试、交接验收测试、预防性维护测试以及故障定位测试。
不同的测试类型取决于不同的测试目的和应用领域，并且不同绝缘的测试过程也具有不同的特点。
而我们也可以看到，使用F1508可以简单，方便准确地完成这些试验并获得满意的测量结果。
以下将针对不同的测试类型对此分别进行讨论。
1．设计测试设计测试一般用于在实验室中确定电气器件的性能。
设计测试通常是由制造商对新设计的器件或是从其它公司外购的、用于产品设计之中的器件进行测试。
设计测试检查的是器件是否有故障。
在制造任何产品之前都要进行绝缘电阻测试。
在测试绝缘时，对每一器件施加高压，直到器件的绝缘发生故障，产生的漏泄电流高于可接受的电流。
不仅在第一次设计产品时要进行设计测试，而且只要对产品进行修改，都要进行测试。
对于不同的器件，根据其不同的工作电压，工作状况以及性能要求，需要对其进行不同的电压的测试来测量，这就需要测试仪器应该具有不同的测试电压。
F1508具有从50V到1000V五个电压等级，可以对多种元器件进行绝缘性能的测量测试。
并且其分辨率和精度均高于同类产品，可以满足实验所需的精度和分辨率。
F1508的量程也远大于其他同类设备。
不会因为超过量程而无法进行进一步分析。
2．生产测试为了确保在实验室工作正常的产品在生产之后仍然工作正常，就必须对每个产品进行生产测试。
生产测试由制造商进行，以满足规范和标准的要求，并保证质量的控制。
在新产品和设备投入使用之前，对其进行绝缘电阻测试。
在生产测试中，产品缺陷一般就会显露出来。
生产测试通常是非破坏性。
由于必须对生产线上的准备安装的元器件的性能进行是否满足绝缘要求的试验。
由于这种测试的目的只是验证元器件是否有足够的绝缘强度，而不是整体设备的出厂验收试验，因此不需要具体的参数，只是需要验证合格与否。
F1508对此设计了专门的一种测试模式，即比较模式。
F1508已经设定了100KΩ、200KΩ、500KΩ、1MΩ、2MΩ、5MΩ、10 MΩ、20 MΩ、50 MΩ、100 MΩ、200 MΩ、500 MΩ等多种供比较的电压。
