液化天然气(LNG)气化站工艺设计介绍1. 前言与CNG相比，LNG是最佳的启动、培育和抢占市场的先期资源。
LNG槽车运输方便，成本低廉；不受上游设施建设进度的制约；LNG供应系统安装方便、施工：期短，并能随着供气规模的逐步扩大而扩大，先期投资也较低。
最后，当管道天然气到来时，LNG站可什为调峰和备用气源继续使用。
2．气化站工艺介绍由LNG槽车或集装箱车运送来的液化天然气，在卸车台通过槽车白带的自增压系统(对于槽车运输方式)或通过卸车台的增压器(对于集装箱年运输方式)增压后送入LNG储罐储存，储罐内的LNG通过储罐区的自增压器增压到0．5～0．6Mpa后，进入空温式气化器。
在空温式气化器中，LNG经过与空气换热，发生相变，出口天然气温度高于环境温度10℃以上，再通过缓冲罐缓冲，之后进入掺混装置，与压缩空气进行等压掺混，掺混后的天然气压力在0．4MPa左右，分为两路，一路调压、计量后送入市区老管网，以中一低压两级管网供气，出站压力为0．1MPa：另一路计量后直接以0．4MPa压力送入新建城市外环，以中压单级供气。
进入管网前的天然气进行加臭，加臭剂采用四氢噻吩。
冬季空浴式气化器出口气体温度达不到5℃时，使用水浴式NG加热器加热，使其出口天然气温度达到5℃～1O℃。
3. 主要设备选型3. 1 LNG储罐3．1．1储罐选型LNG储罐按围护结构的隔热方式分类，大致有以下3种：a)真中粉末隔热隔热方式为夹层抽真空，填充粉末(珠光砂)，常见于小型LNG储罐。
真空粉末绝热储罐由于其生产技术与液氧、液氮等储罐基本一样，因而目前国内生产厂家的制造技术也很成熟，由于其运行维护相对方便、灵活，目前使用较多。
国内LNG气化站常用的大多为50m3和100m3圆筒型双金属真空粉末LNG储罐。
目前最大可做到200m3，但由于体积较大，运输比较困难，一般较少采用。
真空粉末隔热储罐也有制成球形的，但球型罐使用范围通常为为200～1500m3，且球形储罐现场安装难度大。
液化石油气气化器计算
液化石油气气化器是一种将液化石油气转化为可燃气体的设备。
它通
过控制温度和压力，将液化石油气中的烷烃转化为气态烷烃，从而提供给
用户使用。
液化石油气气化器的计算主要包含以下几个方面：液化石油气
的化学组成、必要的物理参数以及基本气化过程的计算。
首先，在计算液化石油气气化器之前，需要确定液化石油气的化学组成。
液化石油气主要由甲烷、丙烷、丁烷、异丁烷等组成，每种成分的百
分比都会影响到气化率以及生成气体的能量。
为了方便计算，可以根据液
化石油气中各组分的摩尔分数和摩尔质量，计算出各组分的质量分数。
其次，需要确定液化石油气的物理参数，包括温度、压力以及气化过
程中的热力学参数。
液化石油气的温度和压力会影响到气化过程的速率和
产物的组成。
同时，需要确定反应所需的热力学参数，如气化反应的热效应、热容等。
这些参数可以通过实验测量获得，也可以通过文献查询得到。
最后，进行基本的气化过程计算。
气化过程通常包括热平衡计算、质
量平衡计算以及能量平衡计算。
在热平衡计算中，需要考虑到燃料和氧化
剂的热交换问题，以及产生的化学反应热和热损失等。
在质量平衡计算中，需要考虑到气化剂、燃料和产物之间的物质平衡关系，以及不同物料的流
量和摩尔分数等。
在能量平衡计算中，需要考虑到燃料和氧化剂的能量输
入和产物的能量输出等。
通过以上计算，可以得到液化石油气的气化效率、产气量以及产物的
组成等参数。
这些参数对于设计和优化液化石油气气化器的操作条件和设
备尺寸非常重要。
L N 2空温式汽化器计算书技术参数： 介质：L N 2进口温度：-196℃ 出口温度:不低于环境温度10℃ 1. 质量流量：m =743.03 Kg /h 2. 换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：Q 1 = m r = 37679. 2 kcal/h 汽化潜热 r=50.71⑵ 气体升温所需吸收热量（Q 2）：Q 2 = m Cp ∆t =27232.4kcal/h 定压比热 Cp =⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 64911.6 kcal/h 3. 所需翅片（φ200翅片管）总长度:L 总 =mt k Q∆ε = =134.24m 式中：Q-----总热量（kcal/h ）k-----总传热系数（kcal/m 2·h ·k ） ε-----翅片管比表面积 （m 2/m ） △ t m ---平均温度（k ）实际取φ200翅片管48根，L 单＝2.85m ，共136.8m ，满足使用要求。
翅片管壁厚的计算φ28x3.5的翅片管δ=PD200[σ]φ+C式中: δ----管壁厚度,(毫米)P----管内介质工作压力,[公斤力/厘米2] P=17.6 D----管子外径,[毫米] D=28 φ----焊缝系数:无缝管φ=1,有缝管φ=0.8 φ=1.0C----管子壁厚附加量,[毫米]; 铝管C=0〔σ〕---- 2.3 kgf/mm2δ=PD200[σ]φ+C = 1.07mm故φ28x3.5的翅片管满足使用要求.汇集管壁厚的计算设计压力：1.76MPa(注：本计算依据焊制三通的计算HG20580~20585-1998) 1. 液体进口DN32(φ38x3)的铝管符号说明δ1、δ11------三通主管和支管的理论计算壁厚 ,mmδ、δ1------三通主管和支管的计算壁厚,mmδy、δy1------三通主管和支管的有效壁厚,mmδy =δe -Cδy1=δe1-C /D i 、d i ------三通主管和支管的内径,mm D m 、d m ------三通主管和支管的平均内径,mm D 0、d 0------三通主管和支管的外径,mm P----设计压力,MPa P ＝1.76MPa〔σ〕----许用应力，按主管与支管同材料考虑，MPa取〔σ〕＝ 23MPaφ-------强度削弱系数 X,Y-----系数δy = δy1＝δe =3mm D i =32mm d i =32mm D m =35mm d m =35mm D o =38mm d o =38mm系数 X=d i 2D m xd m=0.8359系数 Y=4.05ym y y y D δδδδ2313+=2.3714强度削弱系数 φ=)1(20.11221yy Xx ++=0.5733主管理论计算壁厚： δ1=PD O2φ[σ]+P=2.38mm或 δ1=PD i2φ[σ]-P=2.29mm支管理论计算壁厚： δ11＝δ100D d ＝2.38mm或 δ11＝δ1ii D d ＝2.29mm故主管及支管均取φ38x3的铝管满足要求. 2. 气体出口DN50(φ57x4)的铝管 符号说明δ1, δ11------三通主管和支管的理论计算壁厚 ,mm δ, δ1------三通主管和支管的计算壁厚,mm δy , δy1------三通主管和支管的有效壁厚,mm δy =δe -C=δeδy1=δe1-C /=δe1D i , d i ------三通主管和支管的内径,mm D m , d m ------三通主管和支管的平均内径,mm D 0, d 0------三通主管和支管的外径,mm P----设计压力,MPa P ＝1.76MPa〔σ〕----许用应力，按主管与支管同材料考虑，MPa取〔σ〕＝ 23MPaφ-------强度削弱系数 X,Y-----系数δy = δy1＝δe =4mm D i =49mm d i =49mm D m =53mm d m =53mm D o =57mm d o =57mm系数 X=d i 2D m xd m=0.8548系数 Y=4.05ym y y y D δδδδ2313+=2.2252强度削弱系数 φ=)1(20.11221yy Xx ++=0.5674主管理论计算壁厚： δ1=PD O2φ[σ]+P=3.6mm或 δ1=PD i2φ[σ]-P=3.54mm支管理论计算壁厚： δ11＝δ100D d ＝3.6mm或 δ11＝δ1ii D d ＝3.54mm故主管及支管均取φ57x4的铝管满足要求.CO 2空温式汽化器计算书(注：本计算书以质量流量m =1Kg/h 为计算依据)技术参数： 介质：CO 2进口温度：-40℃ 环境温度: 15℃ 出口温度:0℃ 1. 质量流量：m =1Kg/h 2. 换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-40℃时，汽化潜热 r =3790cal/g ·mol = 86.14kcal/kg Q 1 = m r =1×86.14 =86.14 kcal/h⑵ 无相变气体吸热（Q 2）：查出-40℃时，定压比热 C p1 = 8.135 cal/g ·mol ·k= 0.185 kcal/kg ·k查出0℃时，定压比热 C p2 = 8.596 cal/g ·mol ·k= 0.195 kcal/kg ·kQ 2 = m C p △t m = 1×(0.185+0.195) ×[0-(-40)]/2 = 7.6 kcal/h ⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 86.14+7.6 =93.74 kcal/h 3. 所需翅片（φ200翅片管）总长度:L 总 =m t k Q ε = 786.3044.1574.93⨯⨯ =0.423m 式中：Q-----总热量（kcal/h ） Q = 93.74k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 3/m ） ε= 1.44 △ t m ---平均温度（k ） △ t m =2121ln t t t t - = 1555ln 1555- = 30.786k △ t 1 = 273+15-(273-40) = 55 k △ t 2 = 273+15-(273+0) = 15kL O 2空温式汽化器计算书(注：本计算书以质量流量m =1Nm 3/h 为计算依据)技术参数：介质：L O 2进口温度：-183℃ 环境温度: 0℃ 出口温度:-15℃ρ气 = 1.4289Kg/m 31.质量流量：m =1.4289×1 = 1.4289 Kg /h2.换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-183℃时，汽化潜热 r =212.3KJ/Kg= 50.71kcal/kg Q 1 = m r =1.4289×50.71 =72.46 kcal/h ⑵ 无相变气体吸热（Q 2）：查出-183℃时，定压比热 C p1 = 0.2175 kcal/kg ·k 查出-15℃时，定压比热 C p2 = 0.2188 kcal/kg ·kQ 2 = m Cp ∆t = 1.4289×(0.2175+0.2188) ×(183-15)/2 = 52.37kcal/h⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 72.46+52.37 =124.83 kcal/h 3.所需翅片（φ200翅片管）总长度:L 总 =m t k Q ∆ε = 16.6744.1583.124⨯⨯ =0. 26m/h 式中：Q-----总热量（kcal/h ） Q = 124.83k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 2/m ） ε= 1.44 △ t m ---平均温度（k ）△ t m =2121ln t t t t ∆∆∆-∆ = 15183ln 15183- = 67.16k △ t 1 = 273-0-(273-183) = 183 k △ t 2 = 273-0-(273-15) = 15kLNG 空温式汽化器计算书(注：本计算书以质量流量m =1Nm 3/h 为计算依据)技术参数： 介质：L NG进口温度：-162℃ 环境温度: 0℃ 出口温度:-10℃ρ气 = 0.717Kg/m 31.质量流量：m =0.717×1 = 0.717 Kg /h2.换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-162℃时，汽化潜热 r =8302 KJ/kmol= 124kcal/kg Q 1 = m r =0.717×124=89.0 kcal/h ⑵ 无相变气体吸热（Q 2）：因-162℃时，定压比热 C p1无法查取，且温度越高C p 越大 ，故取-143℃时，定压比热 C p1 = 34.16 kJ/kmol ·k =0.511 kcal/kg ·k 查出-10℃时，定压比热 C p2 = 34.75 kJ/kmol ·k = 0.52 kcal/kg ·kQ 2 = m Cp ∆t = 0.717×(0.511+0.52) ×(162-10)/2 = 56.20 kcal/h⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 89.0+56.20 =145.20 kcal/h 3.所需翅片（φ200翅片管）总长度:L 总 =m t k Q ∆ε = 578.5444.1520.145⨯⨯ =0.37m/h 式中：Q-----总热量（kcal/h ） Q = 145.20k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 2/m ） ε= 1.44 △ t m ---平均温度（k ） △ t m =2121ln t t t t ∆∆∆-∆ = 10162ln 10162- = 54.578k △ t 1 = 273-0-(273-162) = 162 k△ t 2 = 273-0-(273-10) = 10k。
设 计设计阶段校 核专 业审 核版 次序号代号计算公式或依据计算结果取值1项目已知设计数据2Qv按机台最大气体总用量15003Qm18754M文献资料285P项目已知设计数据 1.26n1项目已知设计数据167n2项目已知设计数据488m1项目已知设计数据89m2项目已知设计数据1210L项目已知设计数据7.111d1项目已知设计数据2112d2项目已知设计数据2813全铝制14λAl项目已知设计数据203.515h1项目已知设计数据8616h2项目已知设计数据7217δ项目已知设计数据218T0项目已知设计数据-195.819T2项目已知设计数据1120T1lgP=4.022-312.2/T-1.66E+0221Tc文献资料-1.47E+0222TL-1.81E+0223TG-7.74E+0124μL文献资料 1.17E-0125μG文献资料 1.29E-0226ρL文献资料7.46E+0227ρGρ=ρ标*（P实/P标）*（T标/T实） 2.25E+0128cpL文献资料 1.98E+0329cpG文献资料 1.07E+0330λL文献资料0.11731λG文献资料 1.88E-0232r N 1.78E+021\项目已知设计数据2uL1.26E-013u G 4.19E+004ReL1.69E+045ReG1.54E+056PrL1.98E+007PrG7.28E-018αL4.05E+029αG2.56E+0210A1A1=Πd1 6.60E-0211Tn假设值-115.812T推算值(初始值为T0)-195.813qL2.14E+0314qG1.35E+0315Ts-1.16E+0216t项目已知设计数据2117RH项目已知设计数据70%项目单位备注一、设计条件液化气体名称氮气（N2）项目名称空温式气化器气化能力计算书项目编号文件编号气体相对分子质量g/mol气化器工作压力Mpa标况下气体体积流量Nm3/h气体质量流量kg/h气化器翅片管长度m/根气化器翅片管内径mm气化器翅片管数量根8片翅片数量片/根翅片数量片/根气化器翅片管数量根12片气化器翅片厚度mm气化器翅片管外径mm气化器翅片高度mm8片气化器翅片管材质气化器翅片管导热系数W/(m·K)气化器翅片高度mm12片气体沸点℃工作压力下气体临界温度℃气化器进口处气体（L）温度℃气化器出口处气体（G）温度℃气体(L)粘度mPa*s定性温度下气体(G)粘度mPa*s定性温度下气体(L)定性温度T m=（T+T W）/2℃气体(G)定性温度℃气体(L)比热容J/(kg·K)定性温度下气体(G)比热容J/(kg·K)定性温度下气体(L)密度kg/m3定性温度下气体(G)密度kg/m3定性温度下气相区普朗特数\Pr=c pμ/λ液相区流速气体(L)热导率W/(m·K)定性温度下气体(G)热导率W/(m·K)定性温度下气体(G)相变潜热kJ/kg定性温度下二、传热模拟计算传热类型对流给热液相区普朗特数\u=Q/（3600*π/4*d2)m/s气相区流速m/s单相流体温度℃翅片管外壁温度℃液相区雷诺数Re=duρ/μ\气相区雷诺数\液相区单位长度对流换热量W/m环境温度℃环境相对湿度%液相区传热系数W/(m2·℃)气相区传热系数W/(m2·℃)翅片管内壁单位长度面积m2气相区单位长度对流换热量q=α(Tn-T)A1W/m翅片管内壁温度℃试差校正α=0.023Re . Pr .T =T +q lg(d2d1)2πλ。

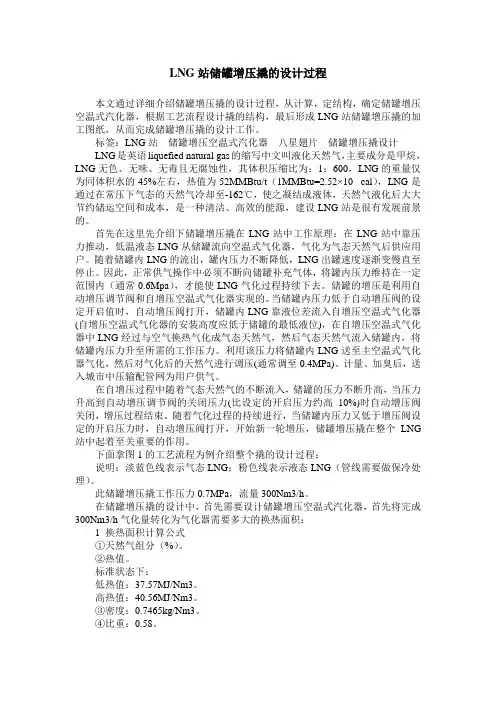

LNG站储罐增压撬的设计过程本文通过详细介绍储罐增压撬的设计过程，从计算，定结构，确定储罐增压空温式汽化器，根据工艺流程设计撬的结构，最后形成LNG站储罐增压撬的加工图纸，从而完成储罐增压撬的设计工作。
标签：LNG站储罐增压空温式汽化器八星翅片储罐增压撬设计LNG是英语liquefied natural gas的缩写中文叫液化天然气，主要成分是甲烷，LNG无色、无味、无毒且无腐蚀性，其体积压缩比为：1：600，LNG的重量仅为同体积水的45%左右，热值为52MMBtu/t（1MMBtu=2.52×10 cal），LNG是通过在常压下气态的天然气冷却至-162℃，使之凝结成液体，天然气液化后大大节约储运空间和成本，是一种清洁、高效的能源，建设LNG站是很有发展前景的。
首先在这里先介绍下储罐增压撬在LNG站中工作原理：在LNG站中靠压力推动，低温液态LNG从储罐流向空温式气化器，气化为气态天然气后供应用户。
随着储罐内LNG的流出，罐内压力不断降低，LNG出罐速度逐渐变慢直至停止。
因此，正常供气操作中必须不断向储罐补充气体，将罐内压力维持在一定范围内（通常0.6Mpa），才能使LNG气化过程持续下去。
储罐的增压是利用自动增压调节阀和自增压空温式气化器实现的。
当储罐内压力低于自动增压阀的设定开启值时，自动增压阀打开，储罐内LNG靠液位差流入自增压空温式气化器(自增压空温式气化器的安装高度应低于储罐的最低液位)，在自增压空温式气化器中LNG经过与空气换热气化成气态天然气，然后气态天然气流入储罐内，将储罐内压力升至所需的工作压力。
利用该压力将储罐内LNG送至主空温式气化器气化，然后对气化后的天然气进行调压(通常调至0.4MPa)、计量、加臭后，送入城市中压输配管网为用户供气。
在自增压过程中随着气态天然气的不断流入，储罐的压力不断升高，当压力升高到自动增压调节阀的关闭压力(比设定的开启压力约高10%)时自动增压阀关闭，增压过程结束。
汽化器传热设计计算总则（成都清源低温科技有限公司技术部·王道德）1?引言空温式汽化器是通过吸收外界环境中的热量并传递给低温介质使其汽化的设备。
由于其具备结构简单、运行成本低廉等优点广泛应用于低温液体汽化器、低温贮运设备自增压器等。
实际应用中，低温工况下星型翅片导热管汽化器普遍存在结霜现象，考虑地区、温度和季节变化在内，各种汽化器的结霜面积大约占总面积的60%～85%。
霜层在星型翅片导热管表面的沉积增加了冷壁面与空气间的导热热阻，减弱了传热效果，同时，霜层的增长产生的阻塞作用大大增加了空气流过汽化器的阻力，造成气流流量的下降，使汽化器的换热量大大地减少。
以往的空温式汽化器都是依据现有的相关经验来进行设计制造的，并且忽略了星型翅片导热管在结霜工况下对传热性能的影响，实际应用偏差较大，有些汽化量不足，影响生产，过大则造成不必要的浪费。
因此如何合理设计空温式汽化器，方便工程应用是当前急需解决的问题。
国内文献对此进行过不少的理论分析与实验研究，目前仍未得出一个比较实用且相对精确的关联式。
本文探讨这些问题在于为空温式汽化器的设计计算提供参考依据。
图1?空温式汽化器结构示意图2?传热量的计算由热力学相关知识可知，汽化器管内工作介质的压力在临界压力以上，温度低于临界温度时为液体，高于临界温度时为气体；在临界压力和临界温度以下时，有一相变的气—液两相区，温度高于压力对应的饱和温度时为气体，低于饱和温度时为过冷液体。
如果压力高于临界压力，它的换热特点是分为预热段（临界温度以下）和蒸发段（临界温度以上）两个区段，没有两相共存的汽化阶段。
因此，介质的压力和温度决定汽化器的设计方案，不同的流态传热特性有很大差别，需分别考虑、计算。
本文选定的空温式汽化器为LNG高压汽化器，LNG进口温度为-162℃，工作压力为25M?Pa。
所以，LNG在星型翅片导热管内吸热经液相、气相两种相变过程，不考虑气液两相区汽化阶段。
图2?星型翅片导热管结构示意图按照热力学第一定律，汽化器的汽化过程中吸收的总热量，有如下关系式：????nQQhhmQglinout????(1)?Q为星型翅片导热管在单位时间内的传热量——KJ/s?m为单位时间内汽化液体质量——Kg?hout为汽化器出口气体焓值——KJ?/?kg?hin为汽化器进口液体焓值——KJ?/?kg?Ql为单排星型翅片导热管液相区单位时间内的传热量——KJ/s?Qg为单排星型翅片导热管气相区单位时间内的传热量——KJ/s?n为星型翅片导热管的排数3?传热系数的确定空温式汽化器管内流动着低温液体，液体吸热产生相变。
A : 强度计算：1：承受压直管的厚度计算：计算条件：设计压力：P=2.5Mpa设计温度：T=50~-196℃工作介质：LN2， LNG材质：6063管道选择规格：翅片管：Ø32*3进液管：Ø80*5出气管：Ø164*7PDO设计厚度应满足： ts≥2(［σ］t Ej + PY)tsd= ts+C1+C2（1）：翅片管：Ø32*3 的计算：2．5*32ts≥ = 1.38 mm2*29.5*0.95+ 2*2.5*0.4C1= 1.38*10%=0.138 C2=0Tsd = 1.38+0.138 =1.52 < 3 mm 满足强度要求 P≦｛Ts*〔2(［σ］t Ej + PY) 〕｝÷DOP≦｛3*〔2(29.5*0.95 + p*0.4) 〕｝÷32P≦ 5.68 MPA故:：翅片管：Ø32*3可受压5.68MPa因此制造时以 2.75 MPA N2作强度试验可承受。
（2）：进液管：Ø80*5 的计算：2.5*80ts≥ = 3.45 2*29.5*0.95 + 2*2.5*0.4C1= 3.45*10%=0.345 C2=0tsd= 3.45 + 0.345 = 3.79 < 5mm 满足强度要求 P≦｛Ts*〔2(［σ］t Ej + PY) 〕｝÷DOP≦｛5*〔2(29.5*0.95 + P*0.4) 〕｝÷80P ≦ 5.0 MPA故: 进液管：Ø80*5管可受压5.0MPA制造时以 2.75 MPAN2作强度试验可承压（3）：出气管：Ø164*7 的计算：2.5*164ts≥ = 5.262*40*0.95 + 2*2.5*0.4C1=0.526 C2=0tsd= 5.8 < 7 mm 满足强度要求P≦｛Ts*〔2(［σ］t Ej + PY) 〕｝÷DOP≦｛7*〔2(40*0.95 + 0.4P) 〕｝÷164P≦ 3.3MPA故: 出气汇集管：Ø164*7管最高可受压3.3 MPA制造时以 2.75 MPA N2作强度试验是可承压B ：换热计算：条件：设计压力： 2.5MPa；工作压力： 0.8MPa；设计温度：-196℃～60℃工作温度：进口温度： -145℃～-162.3℃出口温度：不低于环境温度10℃极端环境温度：-0.5 ℃出口温度：-10.5℃设计气化能力（LNG）：9000Nm3/hr1：质量流量：m = 9000*0.73= 6570 kg/h2: △H=217.56kcal/kgΣH=△V*m= 6570kg/h*217.56kcal/kg=1429369kcal/h△t= 55.86℃K=7 kCal/( m2.h. ℃)S=ΣQ/(K*△t)=1429369/(7 *55.86)S= 3656 m2设备换热面积需大于3656m2 。

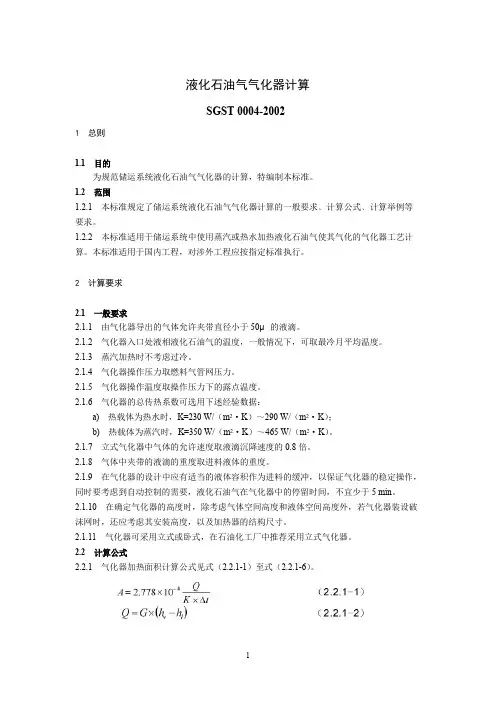

液化石油气气化器计算SGST0004-20021总则1.1目的为规范储运系统液化石油气气化器的计算，特编制本标准。
1.2范围1.2.1本标准规定了储运系统液化石油气气化器计算的一般要求﹑计算公式﹑计算举例等要求。
1.2.2本标准适用于储运系统中使用蒸汽或热水加热液化石油气使其气化的气化器工艺计算。
本标准适用于国内工程，对涉外工程应按指定标准执行。
2计算要求2.1一般要求2.1.1由气化器导出的气体允许夹带直径小于50μ的液滴。
2.1.2气化器入口处液相液化石油气的温度，一般情况下，可取最冷月平均温度。
2.1.3蒸汽加热时不考虑过冷。
2.1.4气化器操作压力取燃料气管网压力。
2.1.5气化器操作温度取操作压力下的露点温度。
2.1.6气化器的总传热系数可选用下述经验数据：a)热载体为热水时，K=230W/（m2·K）～290W/（m2·K）；b)热载体为蒸汽时，K=350W/（m2·K）～465W/（m2·K）。
2.1.7立式气化器中气体的允许速度取液滴沉降速度的0.8倍。
2.1.8气体中夹带的液滴的重度取进料液体的重度。
2.1.9在气化器的设计中应有适当的液体容积作为进料的缓冲，以保证气化器的稳定操作，同时要考虑到自动控制的需要，液化石油气在气化器中的停留时间，不宜少于5min。
2.1.10在确定气化器的高度时，除考虑气体空间高度和液体空间高度外，若气化器装设破沫网时，还应考虑其安装高度，以及加热器的结构尺寸。
2.1.11气化器可采用立式或卧式，在石油化工厂中推荐采用立式气化器。
2.2计算公式2.2.1气化器加热面积计算公式见式（2.2.1-1）至式（2.2.1-6）。
式中：A——气化器加热面积，m2；Q——气化器的热负荷，J/h；Δt——热载体和液化石油气的平均温度差，℃；K——气化器总传热系数，W/（m2·K）；G——液化石油气气化量，kg/h；h v——气化器操作条件下，气相的焓，J/kg；h vi——气化器操作条件下，气相中组份的焓，J/kg；h l——气化器操作条件下，液相液化石油气的焓，J/kg；h li——气化器入口处温度下，液相液化石油气中i组份的焓，J/kg；y wi——液化石油气气相混合物中i组份的重量百分数；y i——液化石油气气相混合物中i组份的体积百分数；x wi——液相液化石油气中组份的重量百分数；n——介质的组分数；t1——热载体的温度，℃；t2——气化器中液化石油气的温度，℃；k i——I组份的相平衡常数。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液化天然气气化站储罐增压方法探讨(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes液化天然气气化站储罐增压方法探讨(最新版)1前言1999年至2000年底我院先后编制完成了淄博市液化天然气（LNG）工程的可行性研究报告、初步设计和施工图设计；目前淄博市博原燃气公司正在加紧施工，力争早日建成投产。
为解决淄博市污染严重的问题，淄博博原燃气公司与中原油田会作开发建设淄博市天然气燃气工程。
根据中原油田液化工厂的建设生产能力与淄博市燃气发展规划，本工程一期新建12×104Nm3/d 的气化站一座，供应工业用户；二期增加供气量24×104Nm3/d，供应工业用户与城镇居民；三期增加供气量24×104Nm3/d，总供气能力达到60×104Nm3/d。
2气化站工艺流程简述液化天然气（简称LNG）由低温槽车[0.3MPa（绝）、-145℃]从中原油田运至淄博气化站，利用槽车自带的增压器给槽车储罐增压至0.8MPa（绝），利用压差将LNG送入LNG储罐（每台罐容积为100m3),通过储罐增压器将LNG增压至0.5MPa（绝），然后自流进入空浴式气化器，LNG吸热气化发生相变，成为天然气（简称NG）；夏季直接去管网，冬季经水浴式气化器气化后再去管网，管网压力设定为0.4MPa （绝）3增压原因中原油田的LNG出厂参数为0.3MPa（绝）、-145℃；LNG储罐储存参数为0.5MPa（绝）、-145℃。

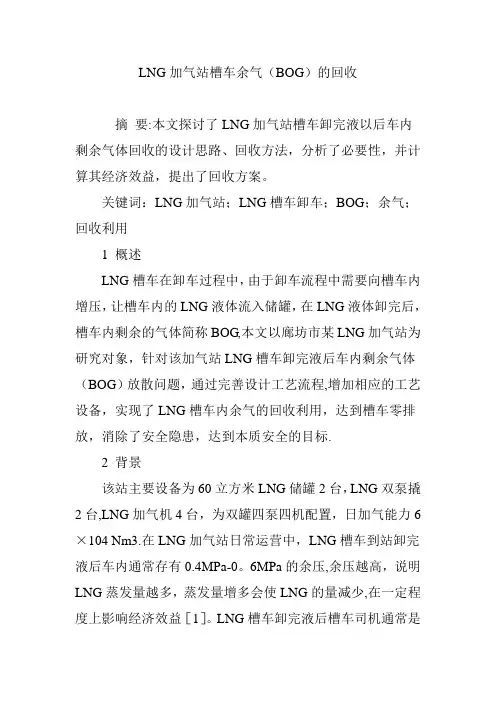

LNG加气站槽车余气（BOG）的回收摘要:本文探讨了LNG加气站槽车卸完液以后车内剩余气体回收的设计思路、回收方法，分析了必要性，并计算其经济效益，提出了回收方案。
关键词：LNG加气站；LNG槽车卸车；BOG；余气；回收利用1 概述LNG槽车在卸车过程中，由于卸车流程中需要向槽车内增压，让槽车内的LNG液体流入储罐，在LNG液体卸完后，槽车内剩余的气体简称BOG,本文以廊坊市某LNG加气站为研究对象，针对该加气站LNG槽车卸完液后车内剩余气体（BOG）放散问题，通过完善设计工艺流程,增加相应的工艺设备，实现了LNG槽车内余气的回收利用，达到槽车零排放，消除了安全隐患，达到本质安全的目标.2 背景该站主要设备为60立方米LNG储罐2台，LNG双泵撬2台,LNG加气机4台，为双罐四泵四机配置，日加气能力6×104 Nm3.在LNG加气站日常运营中，LNG槽车到站卸完液后车内通常存有0.4MPa-0。
6MPa的余压,余压越高，说明LNG蒸发量越多，蒸发量增多会使LNG的量减少,在一定程度上影响经济效益［1］。
LNG槽车卸完液后槽车司机通常是将车内余气直接进行放散(放散至低于0。
05MPa），然后将槽车开到LNG灌装站进行下次灌装，此放散过程造成了天然气的大量浪费，同时存在安全隐患。
经计算，LNG槽车卸完液后的单次放散量在200—400Nm3之间，若将此部分气体进行回收，不但可以增加公司收入，降低供销气差率，还可消除因为放散造成的安全隐患。
随着LNG加气站用户的不断增加，该站几乎每天都有LNG槽车进行卸车，每天都有放散的气量.随着我国天然气行业迅速发展，国内天然气产量早已无法满足市场需求，因此，日常生产中回收利用天然气是十分必要的节能手段［2].3 LNG加气站槽车余气回收的必要性近年来,我国LNG项目发展前所未有的快，国内对LNG 的需求量也迅猛增长。
预计国内LNG的需求量将从2010 年的约600 万吨增长到2015 年的2000 万吨左右，2020 年还会成倍的增长［3］。
LNG气化站总体方案一、设计背景天然气用量按实际3000Nm³/h计算，储罐BOG排放的回收按300Nm³/h计算，考虑设计余量预按1.2-1.5倍计算，使用压力为0.2～1.0Mpa（也根据用户需求调整），连续供气，本设计总量为3000Nm³/h。
二、工艺流程（见附图）及设计说明1、流程设计思路LNG 通过液化天然气槽车运输至气化站点，经过站内卸车增压器对槽车储罐增压，利用压差将LNG 送至低温LNG 储罐储存，储罐储存期间压力保持在0.3MPa，储存的温度为-162℃。
使用时，储罐内的LNG 利用储罐增压器增压，同样利用压差将LNG 送至空温式气化器，经过与空气换热，升高温度发生相变，转化为气态，超过5℃以上，经调压、计量、加臭后进入输配管网。
低温真空粉末绝热储罐的日蒸发率一般为0.3%（质量），这部分气化了的气体如果不及时排出，会使储罐上部气相空间的蒸发压力逐渐升高。
为保证储罐的安全，通过降压调节阀根据压力自动排出罐顶的气体（BOG），这部分BOG 气体经BOG加热器加热后，经过调压、计量、加臭后，再进入管网。
LNG 储罐上装有高、低液位报警设施及压力超压报警。
在LNG储罐上和每两端封闭的管段中均设有安全放散阀，以保证储罐和管道的安全，安全放散的气体经EAG 加热器加热后直接通过放空管放空。
三、设备配置及各工艺说明1、设备配置表及初步报价备注：初步报价中仅包含现场工艺设备，不含运输、安装及现场安装材料等费用。
2、卸车工艺槽车到达指定地点后，通过金属软管与槽车对应的出液口、增压液相口、气相口的法兰连接。
槽车的LNG经卸车增压器、槽车增压气相阀后返回至槽车气相，以此到达给槽车增压的目的。
当槽车压力大于储罐压力后，通过压差，槽车LNG经卸车紧急切断阀、止回阀、储罐上进液阀进入储罐；同时具备泵卸车能力，通过泵将槽车内液体加压抽入储罐，大大加快卸车时间。
本设计选用1 台卸车增压器，主要工艺参数如下：设计进口/出口温度：－196℃/－196℃设计压力：1.92MPa设计气化量：300Nm3/h3、增压工艺增压设备包括空温式气化器、升压调节阀及若干低温阀门和仪表。
一种LNG空温式气化器自除冰的方法工艺设计发表时间：2019-07-08T10:42:09.730Z 来源：《电力设备》2019年第5期作者：张诗城丁力张剑文[导读] 摘要：本文以液化天然气（LNG）常用的翅片空温式气化器运行工况为目标，在普遍存在的气化器表面结霜问题上，利用LNG自身气化膨胀的物理特性，以不需要额外能源为原则，针对性的提出了一种空温式气化器自除冰的工艺方案。
（广州莱仑特种装备有限公司）摘要：本文以液化天然气（LNG）常用的翅片空温式气化器运行工况为目标，在普遍存在的气化器表面结霜问题上，利用LNG自身气化膨胀的物理特性，以不需要额外能源为原则，针对性的提出了一种空温式气化器自除冰的工艺方案。
该工艺方案均采用常用设备，可在安全稳定的前提下，增强LNG翅片空温式气化器的运行效率，减少备用气化器切换时间以及降低除冰能耗成本。
关键词：空温式气化器；LNG；结霜；除冰；前言液化天然气（简称“LNG”）具有低温、气液膨胀比大、能效高、易于运输和储存等优势。
液化天然气担负着国家战略储备、城镇季节调峰、平衡区域资源分配不均等重要功能[1]。
随着中国经济社会的高速发展，目前天然气已成为城市工业、民用的主要供应能源，天然气的消费量逐年升高[2]。
作为一种相对清洁、高效的能源，LNG在我国发展非常迅速，尽管应用起步虽然较晚，但目前已形成相对完整的产业链，包括天然气的液化、运输、接收站到终端利用等，其快速发展期也将持续较长时间[3]。
液化天然气一般无法直接使用，需要利用热源将其气化、调压后，才能给用户使用。
在常用的LNG气化方式中，翅片空温式气化器以体积小、成本低、适应性广泛，环境友好，可持续利用等方面的优势，成为了LNG气化常用设备之一[4]。
LNG气化站根据供气能力，通常采用一开一备的空温式气化器运营方式。
其原因在于空温式气化器在运行过一段时间之后，其表面将空气中的水分子凝结，并不断附着形成结霜现象。
低温液体罐车自增压气化器的设计计算下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
