.空温式汽化器安装使用及维护说明书特纳瑞气体分离设备公司地址：市大渡口区、公民村电话：5传真：5二零一二年目录一、概述 1二、工作原理 1三、结构特征 1四、工艺流程 3五、技术参数 3六、订货须知 3七、注意事项 4八、安装、操作及维修 4九、吊装和储存 5十、质量与承诺 6 十一、产品合格证 7一、概述1、在贵公司购买本公司产品之际，致以诚挚的意，为了你能放心地使用本公司产品，请在安装和使用前，仔细阅读说明书。

我们公司对本产品进行了精心的设计和制造，但如果由于安装或使用不当，忍会引起意外地事故。

所以为了安全起见，以及发生不必要的维修费用、请按说明书中的要求安装和使用。

本书敬请妥善保管、以备后用。

2、本产品所采用的星型铝翅片型材均适用于液氧、液氮、液氩、液体二氧化碳、液化天然气、丙烷等低温液体介质的常温换热。

3、由于本产品适用于深冷介质和氧介质的工作条件、因此在日常维护或维修时，必须对汽化器的零部件及所有的管道进行严格的去油、脱脂及干燥处理。

二、工作原理本产品是通过空气环境中的温度差作为热源，通过导热性能良好的星型铝翅片管进行热交换，使各种低温状态下的（如LNG、LN2、LO2、LAr、LCO2等）液态液体、在不使用附加能源的条件下气化成一定温度的气体。

三、结构特征1本产品是高效节能产品，相对蒸汽加热汽化器、水浴式电加热汽化器可以起到节省大量的能源作用。

产品在同行业中位居先进水平。

2、本产品所采用的星型铝翅片管材料具有优良的换热效果、抗腐蚀性强、使用寿命长、操作和维修方便等优点。

3产品采用国际流行的无框架菱形连接，翅片与翅片之间不需焊接、通过专用的工具加工固定，应力小，结构紧凑坚固，排列整齐，美观大方，管道及管件连接采用氩弧焊焊接，焊缝均匀、无气孔。

4、本产品主要由星形翅片管、连接弯管、连接结构件、吊装装置、底座、运输框架及进出口接头等组成。

5、翅片与翅片的间距大、通风效果良好、化霜迅速。

6、产品在出厂前均以做压力试验，无渗漏现象，每台都严格的作去油，脱脂处理并用干燥氮气吹干。

华祥空温式汽化器技术说明◆工作原理本空温式汽化器产品是利用大气环境作为热源，通过导热性能良好的星型铝翅片管进行热交换，使各种低温状态下的（如LNG、LN2、LO2、LAr、LCO2等）液态液体、在不使用附加能源的条件下气化成一定温度的气体。

◆结构特征 1本空温式汽化器产品是高效节能产品，相对蒸汽加热汽化器、水浴式电加热汽化器可以起到节省大量的能源作用。

产品在同行业中位居先进水平。

2、本产品所采用的星型铝翅片管材料具有优良的换热效果、抗腐蚀性强、使用寿命长、操作和维修方便等优点。

3产品采用国际流行的无框架菱形连接，翅片与翅片之间不需焊接、通过专用的工具加工固定，内应力小，结构紧凑坚固，排列整齐，美观大方，管道及管件连接采用氩弧焊焊接，焊缝均匀、无气孔。

4、本产品主要由星形翅片管、连接弯管、连接结构件、吊装装置、底座、运输框架及进出口接头等组成。

5、翅片与翅片的间距大、通风效果良好、化霜迅速。

6、产品在出厂前均以做压力试验，无渗漏现象，每台都严格的作去油，脱脂处理并用干燥氮气吹干。

◆工艺流程流程一：低温液体（如液氧、液氮、液氩、液体二氧化碳、液化天然气、丙烷等低温液体等）从低温液体贮槽内，通过贮槽自身压力排出液体，流经低温液体泵加压，进汽化器气化成气体，再经汇流排充装到钢瓶。

流程二：液体经汽化器气化成气体，进管路调压装置调整到使用压力后通过管道输送到使用终端。

◆技术参数：使用介质：液氧、液氮、液氩、液体二氧化碳、液化天然气、丙烷等。

低压空温式气化器主要技术参数型号供气能工作压设计压气密性试强度试加热方式YQK50/16(LNGK50/16) 50 1.6 1.96 2.4 3 空气YQK100/16(LNGK100/16) 100 1.6 1.96 2.4 3 空气YQK150/16(LNGK150/16) 150 1.6 1.96 2.4 3 空气YQK200/16(LNGK200/16) 200 1.6 1.96 2.4 3 空气YQK250/16(LNGK250/16) 250 1.6 1.96 2.4 3 空气YQK300/16(LNGK300/16) 300 1.6 1.96 2.4 3 空气YQK350/16(LNGK350/16) 350 1.6 1.96 2.4 3 空气YQK400/16(LNGK400/16) 400 1.6 1.96 2.4 3 空气YQK500/16(LNGK500/16) 500 1.6 1.96 2.4 3 空气YQK600/16(LNGK600/16) 600 1.6 1.96 2.4 3 空气YQK990/16(LNGK1000/16) 1000 1.6 1.96 2.4 3 空气YQK2000/16(LNGK2000/16) 2000 1.6 1.96 2.4 3 空气高压空温式气化器主要技术参数型号供气能力工作压力设计压力气密性试验压强度试验加热方YQK50/150 50 15 16.5 20 30 空气YQK100/150 100 15 16.5 20 30 空气YQK150/150 150 15 16.5 20 30 空气YQK200/150 200 15 16.5 20 30 空气YQK250/150 250 15 16.5 20 30 空气YQK300/150 300 15 16.5 20 30 空气YQK350/150 350 15 16.5 20 30 空气YQK400/150 400 15 16.5 20 30 空气YQK500/150 500 15 16.5 20 30 空气YQK600/150 600 15 16.5 20 30 空气YQK1000/150 1000 15 16.5 20 30 空气◆订货须知 1、本空温式汽化器产品具有投资少、利用率高、见效快、占地面积小、安装便捷、无需能源、流程简单、操作方便、维修量少、质量稳定、安全可靠。

L N 2空温式汽化器计算书技术参数： 介质：L N 2进口温度：-196℃ 出口温度:不低于环境温度10℃ 1. 质量流量：m =743.03 Kg /h 2. 换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：Q 1 = m r = 37679. 2 kcal/h 汽化潜热 r=50.71⑵ 气体升温所需吸收热量（Q 2）：Q 2 = m Cp ∆t =27232.4kcal/h 定压比热 Cp =⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 64911.6 kcal/h 3. 所需翅片（φ200翅片管）总长度:L 总 =mt k Q∆ε = =134.24m 式中：Q-----总热量（kcal/h ）k-----总传热系数（kcal/m 2·h ·k ） ε-----翅片管比表面积 （m 2/m ） △ t m ---平均温度（k ）实际取φ200翅片管48根，L 单＝2.85m ，共136.8m ，满足使用要求。

翅片管壁厚的计算φ28x3.5的翅片管δ=PD200[σ]φ+C式中: δ----管壁厚度,(毫米)P----管内介质工作压力,[公斤力/厘米2] P=17.6 D----管子外径,[毫米] D=28 φ----焊缝系数:无缝管φ=1,有缝管φ=0.8 φ=1.0C----管子壁厚附加量,[毫米]; 铝管C=0〔σ〕---- 2.3 kgf/mm2δ=PD200[σ]φ+C = 1.07mm故φ28x3.5的翅片管满足使用要求.汇集管壁厚的计算设计压力：1.76MPa(注：本计算依据焊制三通的计算HG20580~20585-1998) 1. 液体进口DN32(φ38x3)的铝管符号说明δ1、δ11------三通主管和支管的理论计算壁厚 ,mmδ、δ1------三通主管和支管的计算壁厚,mmδy、δy1------三通主管和支管的有效壁厚,mmδy =δe -Cδy1=δe1-C /D i 、d i ------三通主管和支管的内径,mm D m 、d m ------三通主管和支管的平均内径,mm D 0、d 0------三通主管和支管的外径,mm P----设计压力,MPa P ＝1.76MPa〔σ〕----许用应力，按主管与支管同材料考虑，MPa取〔σ〕＝ 23MPaφ-------强度削弱系数 X,Y-----系数δy = δy1＝δe =3mm D i =32mm d i =32mm D m =35mm d m =35mm D o =38mm d o =38mm系数 X=d i 2D m xd m=0.8359系数 Y=4.05ym y y y D δδδδ2313+=2.3714强度削弱系数 φ=)1(20.11221yy Xx ++=0.5733主管理论计算壁厚： δ1=PD O2φ[σ]+P=2.38mm或 δ1=PD i2φ[σ]-P=2.29mm支管理论计算壁厚： δ11＝δ100D d ＝2.38mm或 δ11＝δ1ii D d ＝2.29mm故主管及支管均取φ38x3的铝管满足要求. 2. 气体出口DN50(φ57x4)的铝管 符号说明δ1, δ11------三通主管和支管的理论计算壁厚 ,mm δ, δ1------三通主管和支管的计算壁厚,mm δy , δy1------三通主管和支管的有效壁厚,mm δy =δe -C=δeδy1=δe1-C /=δe1D i , d i ------三通主管和支管的内径,mm D m , d m ------三通主管和支管的平均内径,mm D 0, d 0------三通主管和支管的外径,mm P----设计压力,MPa P ＝1.76MPa〔σ〕----许用应力，按主管与支管同材料考虑，MPa取〔σ〕＝ 23MPaφ-------强度削弱系数 X,Y-----系数δy = δy1＝δe =4mm D i =49mm d i =49mm D m =53mm d m =53mm D o =57mm d o =57mm系数 X=d i 2D m xd m=0.8548系数 Y=4.05ym y y y D δδδδ2313+=2.2252强度削弱系数 φ=)1(20.11221yy Xx ++=0.5674主管理论计算壁厚： δ1=PD O2φ[σ]+P=3.6mm或 δ1=PD i2φ[σ]-P=3.54mm支管理论计算壁厚： δ11＝δ100D d ＝3.6mm或 δ11＝δ1ii D d ＝3.54mm故主管及支管均取φ57x4的铝管满足要求.CO 2空温式汽化器计算书(注：本计算书以质量流量m =1Kg/h 为计算依据)技术参数： 介质：CO 2进口温度：-40℃ 环境温度: 15℃ 出口温度:0℃ 1. 质量流量：m =1Kg/h 2. 换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-40℃时，汽化潜热 r =3790cal/g ·mol = 86.14kcal/kg Q 1 = m r =1×86.14 =86.14 kcal/h⑵ 无相变气体吸热（Q 2）：查出-40℃时，定压比热 C p1 = 8.135 cal/g ·mol ·k= 0.185 kcal/kg ·k查出0℃时，定压比热 C p2 = 8.596 cal/g ·mol ·k= 0.195 kcal/kg ·kQ 2 = m C p △t m = 1×(0.185+0.195) ×[0-(-40)]/2 = 7.6 kcal/h ⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 86.14+7.6 =93.74 kcal/h 3. 所需翅片（φ200翅片管）总长度:L 总 =m t k Q ε = 786.3044.1574.93⨯⨯ =0.423m 式中：Q-----总热量（kcal/h ） Q = 93.74k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 3/m ） ε= 1.44 △ t m ---平均温度（k ） △ t m =2121ln t t t t - = 1555ln 1555- = 30.786k △ t 1 = 273+15-(273-40) = 55 k △ t 2 = 273+15-(273+0) = 15kL O 2空温式汽化器计算书(注：本计算书以质量流量m =1Nm 3/h 为计算依据)技术参数：介质：L O 2进口温度：-183℃ 环境温度: 0℃ 出口温度:-15℃ρ气 = 1.4289Kg/m 31.质量流量：m =1.4289×1 = 1.4289 Kg /h2.换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-183℃时，汽化潜热 r =212.3KJ/Kg= 50.71kcal/kg Q 1 = m r =1.4289×50.71 =72.46 kcal/h ⑵ 无相变气体吸热（Q 2）：查出-183℃时，定压比热 C p1 = 0.2175 kcal/kg ·k 查出-15℃时，定压比热 C p2 = 0.2188 kcal/kg ·kQ 2 = m Cp ∆t = 1.4289×(0.2175+0.2188) ×(183-15)/2 = 52.37kcal/h⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 72.46+52.37 =124.83 kcal/h 3.所需翅片（φ200翅片管）总长度:L 总 =m t k Q ∆ε = 16.6744.1583.124⨯⨯ =0. 26m/h 式中：Q-----总热量（kcal/h ） Q = 124.83k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 2/m ） ε= 1.44 △ t m ---平均温度（k ）△ t m =2121ln t t t t ∆∆∆-∆ = 15183ln 15183- = 67.16k △ t 1 = 273-0-(273-183) = 183 k △ t 2 = 273-0-(273-15) = 15kLNG 空温式汽化器计算书(注：本计算书以质量流量m =1Nm 3/h 为计算依据)技术参数： 介质：L NG进口温度：-162℃ 环境温度: 0℃ 出口温度:-10℃ρ气 = 0.717Kg/m 31.质量流量：m =0.717×1 = 0.717 Kg /h2.换热分如下两步：⑴ 液体吸热变成蒸汽所吸收热量（Q 1）：查出-162℃时，汽化潜热 r =8302 KJ/kmol= 124kcal/kg Q 1 = m r =0.717×124=89.0 kcal/h ⑵ 无相变气体吸热（Q 2）：因-162℃时，定压比热 C p1无法查取，且温度越高C p 越大 ，故取-143℃时，定压比热 C p1 = 34.16 kJ/kmol ·k =0.511 kcal/kg ·k 查出-10℃时，定压比热 C p2 = 34.75 kJ/kmol ·k = 0.52 kcal/kg ·kQ 2 = m Cp ∆t = 0.717×(0.511+0.52) ×(162-10)/2 = 56.20 kcal/h⑶ 所需吸收总热量（Q 总）：Q 总 = Q 1 ＋Q 2 = 89.0+56.20 =145.20 kcal/h 3.所需翅片（φ200翅片管）总长度:L 总 =m t k Q ∆ε = 578.5444.1520.145⨯⨯ =0.37m/h 式中：Q-----总热量（kcal/h ） Q = 145.20k-----总传热系数（kcal/m 2·h ·k ） k = 5 ε-----翅片管比表面积 （m 2/m ） ε= 1.44 △ t m ---平均温度（k ） △ t m =2121ln t t t t ∆∆∆-∆ = 10162ln 10162- = 54.578k △ t 1 = 273-0-(273-162) = 162 k△ t 2 = 273-0-(273-10) = 10k。

设 计设计阶段校 核专 业审 核版 次序号代号计算公式或依据计算结果取值1项目已知设计数据2Qv按机台最大气体总用量15003Qm18754M文献资料285P项目已知设计数据 1.26n1项目已知设计数据167n2项目已知设计数据488m1项目已知设计数据89m2项目已知设计数据1210L项目已知设计数据7.111d1项目已知设计数据2112d2项目已知设计数据2813全铝制14λAl项目已知设计数据203.515h1项目已知设计数据8616h2项目已知设计数据7217δ项目已知设计数据218T0项目已知设计数据-195.819T2项目已知设计数据1120T1lgP=4.022-312.2/T-1.66E+0221Tc文献资料-1.47E+0222TL-1.81E+0223TG-7.74E+0124μL文献资料 1.17E-0125μG文献资料 1.29E-0226ρL文献资料7.46E+0227ρGρ=ρ标*（P实/P标）*（T标/T实） 2.25E+0128cpL文献资料 1.98E+0329cpG文献资料 1.07E+0330λL文献资料0.11731λG文献资料 1.88E-0232r N 1.78E+021\项目已知设计数据2uL1.26E-013u G 4.19E+004ReL1.69E+045ReG1.54E+056PrL1.98E+007PrG7.28E-018αL4.05E+029αG2.56E+0210A1A1=Πd1 6.60E-0211Tn假设值-115.812T推算值(初始值为T0)-195.813qL2.14E+0314qG1.35E+0315Ts-1.16E+0216t项目已知设计数据2117RH项目已知设计数据70%项目单位备注一、设计条件液化气体名称氮气（N2）项目名称空温式气化器气化能力计算书项目编号文件编号气体相对分子质量g/mol气化器工作压力Mpa标况下气体体积流量Nm3/h气体质量流量kg/h气化器翅片管长度m/根气化器翅片管内径mm气化器翅片管数量根8片翅片数量片/根翅片数量片/根气化器翅片管数量根12片气化器翅片厚度mm气化器翅片管外径mm气化器翅片高度mm8片气化器翅片管材质气化器翅片管导热系数W/(m·K)气化器翅片高度mm12片气体沸点℃工作压力下气体临界温度℃气化器进口处气体（L）温度℃气化器出口处气体（G）温度℃气体(L)粘度mPa*s定性温度下气体(G)粘度mPa*s定性温度下气体(L)定性温度T m=（T+T W）/2℃气体(G)定性温度℃气体(L)比热容J/(kg·K)定性温度下气体(G)比热容J/(kg·K)定性温度下气体(L)密度kg/m3定性温度下气体(G)密度kg/m3定性温度下气相区普朗特数\Pr=c pμ/λ液相区流速气体(L)热导率W/(m·K)定性温度下气体(G)热导率W/(m·K)定性温度下气体(G)相变潜热kJ/kg定性温度下二、传热模拟计算传热类型对流给热液相区普朗特数\u=Q/（3600*π/4*d2)m/s气相区流速m/s单相流体温度℃翅片管外壁温度℃液相区雷诺数Re=duρ/μ\气相区雷诺数\液相区单位长度对流换热量W/m环境温度℃环境相对湿度%液相区传热系数W/(m2·℃)气相区传热系数W/(m2·℃)翅片管内壁单位长度面积m2气相区单位长度对流换热量q=α(Tn-T)A1W/m翅片管内壁温度℃试差校正α=0.023Re . Pr .T =T +q lg(d2d1)2πλ。

汽化器技术要求第一章、技术要求一、概述1(总则本总则是招标文件的重要组成部分，投标人所提供的货物、服务应符合本总则的要求。

1.1投标人应对本技术要求规定的设备及其制造工艺承担一切专利费，如若发生侵犯知识产权的行为时，其侵权责任与招标人无关，应由投标人承担相应的责任，并且负责保护招标人不受任何损害。

一切由文字和专利侵权引起的申诉，或者由使用设备的工艺结构特征所引起的法律裁决、诉讼和费用与招标人无关。

2(供货要求2.1 如果发现需方招标文件存在缺陷，妨碍其功能的实现，供货方有义务对文件提出修改意见，由买方确定是否采纳。

2.2 应按技术要求进行设备的制造、试验、供货，并提供必须的附件、相关备品、工具及相关文件资料及图纸(CAD电子版)三份。

供货方还应负责指导设备安装、人员培训、执行设备质量保证期内的各种服务，培训买方职员等。

并对所采购设备的原料、制造、供货、工厂测试、质检、包装、运输、装卸负责。

2.3 如为进口设备，则国内应有销售、技术服务人员，有完善的售后服务及维修能力;需在国内有备品备件仓库，并提供相关资料、文件加以证明。

2.4 对不合格或有缺陷的产品进行无条件更换并做相应赔偿。

2.5 当供货方提供的产品运达现场后，按有关技术规程的规定存放和保管，如中标人有特殊要求，应向买方及早提出。

需方保留对产品的质量进行现场试验和检查的权利，供货方根据需方需要负责提供现场试验或送样检测。

3 产品检查和验收3.1 供货方在产品制造完成后应进行出厂前检验,供货方应向需方提交出厂前检验的所有试验报告和试验纪录供买方确认.需方可根据评定结果,有权要求供货方重新进行试验或全部试验。

3.2 如果因供货方过失造成的产品质量问题,需方有权要求在需方代表在场的情况下重新进行试验,由此而发生的一切费用均由供货方承担。

3.3 需方在工地进行的检验或试验,不得以任何形式解除供货方对供货合同应承担的责任、义务。

3.4 产品到场后，由需方负责组织有关单位的人员共同对产品进行验收。

空温式汽化器成都清源低温科技有限公司发布目次前言.................................................................................. I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类和型号编制 (2)5 要求 (3)6 试验方法 (5)7 检验规则 (5)8 标志、标签、使用说明书 (6)9 包装、运输、贮存 (6)前言根据市场需要，公司自主开发设计的空温式汽化器，经查，该产品目前尚无国家、行业和地方产品标准，为此，根据《中华人民共和国标准化法》的规定，特制定本企业标准，作为组织生产和销售的依据。

本标准主要技术指标和试验方法参照GB 50028—2006《城镇燃气设计规范》和TSG D0001－2009《压力管道安全技术监察规程—工业管道》等相关标准以及结合本产品的特性而制定。

本标准按照GB/T 1.1《标准化工作导则第1部分：标准的结构和编写》编写与表述。

本标准由成都清源低温科技有限公司提出。

本标准由成都清源低温科技有限公司批准。

本标准由成都清源低温科技有限公司起草。

本标准主要起草人：吴小和、宁望正、王道德。

空温式汽化器1 范围本标准规定了空温式汽化器（简称汽化器，下同）的术语和定义、分类和型号编制、要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输、贮存。

本标准适用于以LNG、LO2、LCO2、LN2为输送介质、表压不大于25.0 MPa的空温式汽化器。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 3190—2008 变形铝及铝合金化学成份GB/T 3880.2—2006 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 8163—2008 输送流体用无缝钢管GB/T 16474—2011 变形铝及铝合金牌号表示方法HG/T 20592～20635 钢制管法兰、垫片、紧固件JB/T 4730.2—2005 承压设备无损检测第2部分：射线检测JB/T 4730.5—2005 承压设备无损检测第5部分：渗透检测JB/T 4730.5—2005 压设备无损检测JB/T 6896—2007 空气分离设备表面清洁度NB/T 47014—2011 承压设备用焊接工艺评定TSG D0001—2009 压力管道安全技术监察规程—工业管道3 术语和定义下列术语和定义适用于本文件。

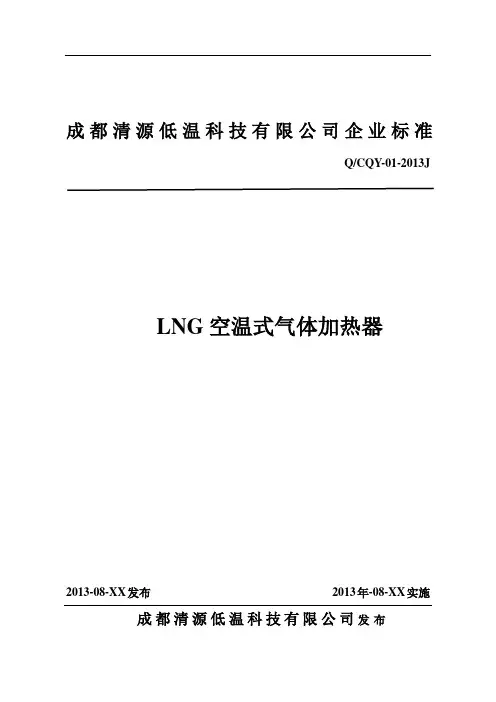

成都清源低温科技有限公司企业标准Q/CQY-01-2013J LNG空温式气体加热器2013-08-XX发布2013年-08-XX实施成都清源低温科技有限公司发布目录前言 (2)1 范围 (3)2 标准引用文件 (3)3 术语 (3)3.1 LNG空温式气体加热器 (3)3.2星型管 (4)4 结构型式与基本参数 (4)4.1结构型式 (4)4.2基本参数 (4)4.3产品代号及标注方法 (5)5 技术要求 (5)5.1 总则 (5)5.2 油脂分析 (5)5.3 焊接 (5)6 验收要求 (6)6.1 验收方法 (6)6.2 试验介质 (6)6.3 气压试验 (6)6.4 严密性试验 (7)6.5 注意事项 (7)6.6 干燥 (7)7 标志、出厂文件 (7)7.1 标志 (7)7.2 出厂文件 (7)前言本标准由从成都清源低温科技有限公司参照J/BT2549-94《铝制空气分离设备制造技术规范》标准提出并起草。
