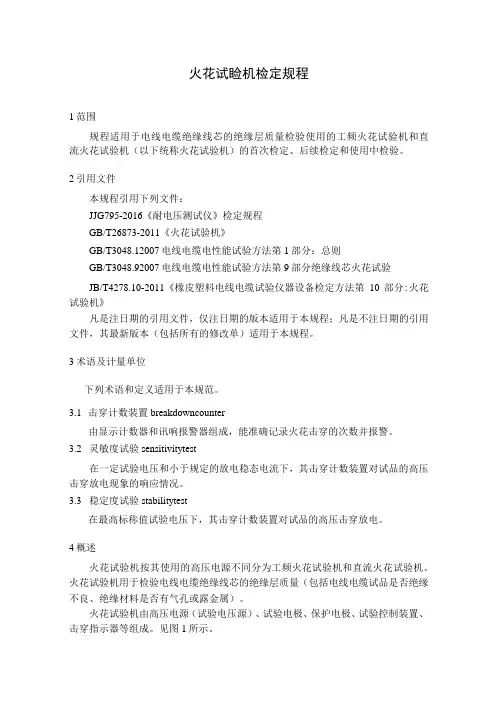

火花试睑机检定规程1范围规程适用于电线电缆绝缘线芯的绝缘层质量检验使用的工频火花试验机和直流火花试验机（以下统称火花试验机）的首次检定、后续检定和使用中检验。
2引用文件本规程引用下列文件：JJG795-2016《耐电压测试仪》检定规程GB/T26873-2011《火花试验机》GB/T3048.12007电线电缆电性能试验方法第1部分：总则GB/T3048.92007电线电缆电性能试验方法第9部分绝缘线芯火花试验JB/T4278.10-2011《橡皮塑料电线电缆试验仪器设备检定方法第10部分:火花试验机》凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语及计量单位下列术语和定义适用于本规范。
3.1击穿计数装置breakdowncounter由显示计数器和讯响报警器组成，能准确记录火花击穿的次数并报警。
3.2灵敏度试验sensitivitytest在一定试验电压和小于规定的放电稳态电流下，其击穿计数装置对试品的高压击穿放电现象的响应情况。
3.3稳定度试验stabilitytest在最高标称值试验电压下，其击穿计数装置对试品的高压击穿放电。
4概述火花试验机按其使用的高压电源不同分为工频火花试验机和直流火花试验机。
火花试验机用于检验电线电缆绝缘线芯的绝缘层质量（包括电线电缆试品是否绝缘不良、绝缘材料是否有气孔或露金属）。
火花试验机由高压电源（试验电压源）、试验电极、保护电极、试验控制装置、击穿指示器等组成。
见图1所示。
V∖12½.XU∖i VV图中：1一试样导体；2—被试绝缘线芯（电线）；3—试验电极；4—试验电极箱；5一试验控制装置；6—试验电压源；7一接地；8—保护电极；9—绝缘子；10-收线盘。
5计量性能要求5.1试验电压最大允许误差火花试验机输出试验电压示值误差以相对误差表示，输出电压等级指数与最大允许误差应符合表1的规定。
电火花检测仪的原理及使用注意事项检测仪是如何工作的电火花检测仪，也叫电火花检漏仪，电火花测漏仪等。
该仪器紧要用来检测金属基材上的厚的非导电涂层是否存在针孔，砂眼等缺陷的仪器。
电火花检测仪使用注意事项：电火花检测仪，也叫电火花检漏仪，电火花测漏仪等。
该仪器紧要用来检测金属基材上的厚的非导电涂层是否存在针孔，砂眼等缺陷的仪器。
该仪器使用很简单，一头接地，另一头是探头，（探头形式很多有碳刷型，圆圈弹簧型，平板橡胶型。
），仪器通过高压探头发出直流高压电，当探头经过有缺陷的涂层表面时，仪器会自动声光报警。
现行的电火花检测仪大多分为15Kv 和30Kv两种，用来测量不同厚度的涂层。
仪器大多自身配备可充电电池，便利在工地，车间使用。
探头种类很多，为了适用不同的工作环境和工件。
仪器附带计算表格，可以依据您的涂层的厚度计算出施压大小，电压过高，会击穿涂层，电压过低，无法检测出针孔等缺陷的实在位置。
使用该仪器探头确定不能接触人体，以免造成人员损害。
电火花检测仪使用注意事项：1.使用前，操作人员应认真阅读仪器使用说明书，严格按操作规范使用，注意保护仪器，防止摔、碰和高温，勿置于潮湿和有腐蚀性气体相近。
2.检测时要选择适当的接地点，以保证检测质量。
（1）小体积金属物体表面防腐层检测，要将被检测的物体用绝缘体支撑20cm以上，然后将接地线良好地接在金属物体上检测。
（2）对大体积或平面物体检测，当被测物体与大地有良好的接触时，只需将接地线接入大地即可测试。
3.检测过程中，检测人员应戴上高压绝缘手套，任何人不得接触探极和被测物，以防触电！!4.被测防腐层表面应保持干燥，若沾有导电层（尘）或清水时，不易确定漏点的精准明确位置。
5.仪器不使用时，电源开关务必打在关的位置！!6.当欠压指示灯亮时，请务必适时充电！!6.此检测仪配有高、低压两个探棒以供用户选择，面板表头读数应依据所使用的探棒不同而定。
若用高压探棒时，读数以表头上面的数字为准，反之用低压探棒时则以下面的数字为准。

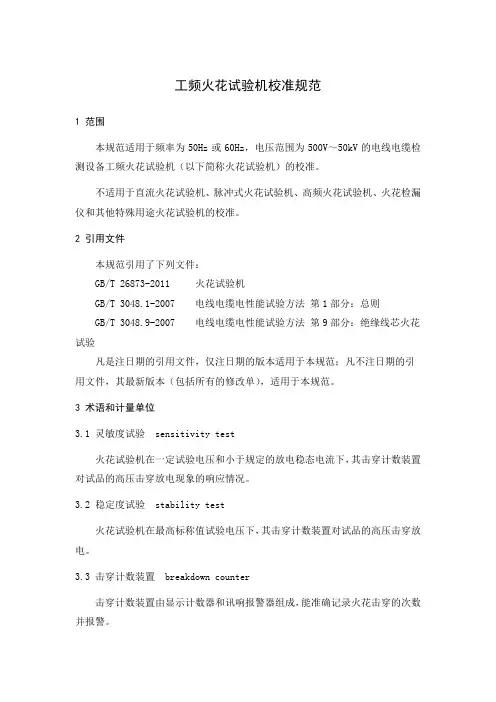

工频火花试验机校准规范1 范围本规范适用于频率为50Hz或60Hz，电压范围为500V～50kV的电线电缆检测设备工频火花试验机（以下简称火花试验机）的校准。
不适用于直流火花试验机、脉冲式火花试验机、高频火花试验机、火花检漏仪和其他特殊用途火花试验机的校准。
2 引用文件本规范引用了下列文件：GB/T 26873-2011 火花试验机GB/T 3048.1-2007 电线电缆电性能试验方法第1部分：总则GB/T 3048.9-2007 电线电缆电性能试验方法第9部分：绝缘线芯火花试验凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，其最新版本（包括所有的修改单），适用于本规范。
3 术语和计量单位3.1 灵敏度试验 sensitivity test火花试验机在一定试验电压和小于规定的放电稳态电流下，其击穿计数装置对试品的高压击穿放电现象的响应情况。
3.2 稳定度试验 stability test火花试验机在最高标称值试验电压下，其击穿计数装置对试品的高压击穿放电。
3.3 击穿计数装置 breakdown counter击穿计数装置由显示计数器和讯响报警器组成，能准确记录火花击穿的次数并报警。
4 概述火花试验机由高压发生器、试验电极、保护电极、电压表、击穿指示器和必要的控制电路组成，用以线缆缺陷检测的专用计量设备。
火花试验机机构示意图见图1。
1——试验导体；2——被试绝缘线芯（电线）；3——试验电极；4——试验电极箱；5——检测控制装置；6——高压电源；7——接地；8——保护电极；9——绝缘子；10——收线盘。
图1 火花试验机的示意图火花试验机高压电源产生一个高电压，通过试验电极施加到绝缘试品，当试品出现缺陷被击穿时，火花试验机报警、记录击穿，并进行相应的连锁动作。
5 计量特性5.1试验电极5.1.1 试验电极底部可制成V形或U形。
试验电极有效宽度应不小于最大被试验品外径加30mm。

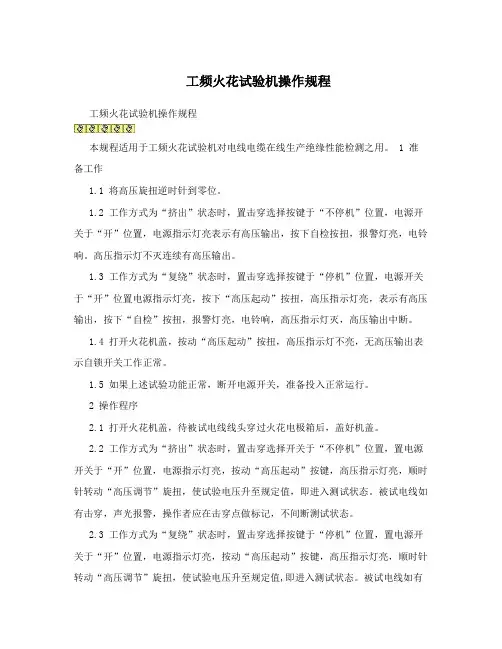

工频火花试验机操作规程工频火花试验机操作规程本规程适用于工频火花试验机对电线电缆在线生产绝缘性能检测之用。
1 准备工作1.1 将高压旋扭逆时针到零位。
1.2 工作方式为“挤出”状态时，置击穿选择按键于“不停机”位置，电源开关于“开”位置，电源指示灯亮表示有高压输出，按下自检按扭，报警灯亮，电铃响。
高压指示灯不灭连续有高压输出。
1.3 工作方式为“复绕”状态时，置击穿选择按键于“停机”位置，电源开关于“开”位置电源指示灯亮，按下“高压起动”按扭，高压指示灯亮，表示有高压输出，按下“自检”按扭，报警灯亮，电铃响，高压指示灯灭，高压输出中断。
1.4 打开火花机盖，按动“高压起动”按扭，高压指示灯不亮，无高压输出表示自锁开关工作正常。
1.5 如果上述试验功能正常，断开电源开关，准备投入正常运行。
2 操作程序2.1 打开火花机盖，待被试电线线头穿过火花电极箱后，盖好机盖。
2.2 工作方式为“挤出”状态时，置击穿选择开关于“不停机”位置，置电源开关于“开”位置，电源指示灯亮，按动“高压起动”按键，高压指示灯亮，顺时针转动“高压调节”旋扭，使试验电压升至规定值，即进入测试状态。
被试电线如有击穿，声光报警，操作者应在击穿点做标记，不间断测试状态。
2.3 工作方式为“复绕”状态时，置击穿选择按键于“停机”位置，置电源开关于“开”位置，电源指示灯亮，按动“高压起动”按键，高压指示灯亮，顺时针转动“高压调节”旋扭，使试验电压升至规定值,即进入测试状态。
被试电线如有击穿，声光报警，高压输出中断，设备自动停车。
操作者在击穿处做标记并处理后，重新开启设备和火花机，继续进行试验。
2.4 被试电线尾端临近火花机时，应及时切断火花机电源，打开火花机盖。
3 注意事项3.1 火花机在使用前必须做性能检查。
3.2 火花机在使用前必须仔细检查火花机和被试电线、导电线芯是否可靠接地。
3.3 在使用时应经常保持电极箱内清洁干燥。
3.4 被试电线接头经过火花机时，应将火花机盖打开，并尽量使接头处光滑，以防火花机损坏。

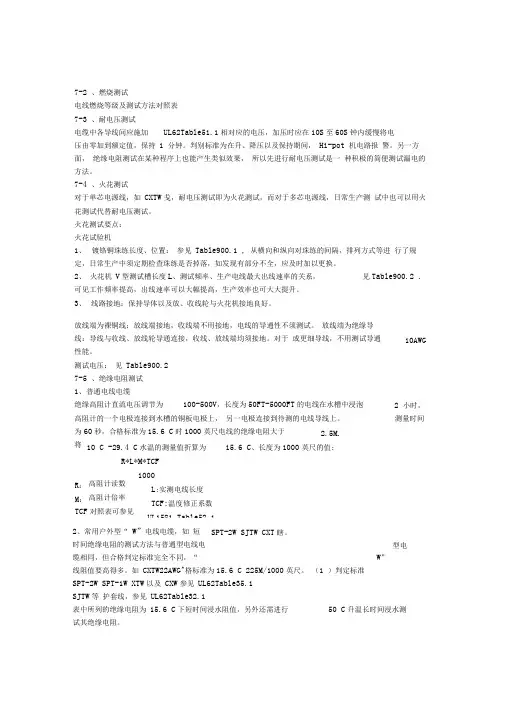

7-2 、燃烧测试电线燃烧等级及测试方法对照表7-3 、耐电压测试电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应在10S 至60S 钟内缓慢将电压由零加到额定值，保持 1 分钟。
判别标准为在升、降压以及保持期间， Hi-pot 机电路报 警。
另一方面， 绝缘电阻测试在某种程序上也能产生类似效果， 所以先进行耐电压测试是一 种积极的简便测试漏电的方法。
7-4 、火花测试对于单芯电源线，如 CXTW 戋，耐电压测试即为火花测试，而对于多芯电源线，日常生产测 试中也可以用火花测试代替耐电压测试。
火花测试要点： 火花试验机1、 镀铬铜珠练长度、位置： 参见 Table900.1 , 从横向和纵向对珠练的间隔，排列方式等进 行了规定，日常生产中须定期检查珠练是否掉落，如发现有部分不全，应及时加以更换。
2、 火花机 V 型测试槽长度L 、测试频率、生产电线最大出线速率的关系，见Table900.2 .可见工作频率提高，出线速率可以大幅提高，生产效率也可大大提升。
3、 线路接地：保持导体以及放、收线轮与火花机接地良好。
2、常用户外型“ W”电线电缆，如 短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判定标准完全不同，“W ”线阻值要高得多。
如 CXTW22AWG^格标准为15.6 C 225M/1000英尺。
（1 ）判定标准SPT-2W SPT-1W XTW 以及 CXW 参见 UL62Table35.1 SJTW 等 护套线，参见 UL62Table32.1表中所列的绝缘电阻为 15.6 C 下短时间浸水阻值，另外还需进行 50 C 升温长时间浸水测试其绝缘电阻。
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通性不须测试。
放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放线端均须接地。
对于 或更细导线，不用测试导通性能。
测试电压： 见 Table900.27-5 、绝缘电阻测试 1、普通电线电缆绝缘高阻计直流电压调节为100-500V ，长度为50FT-5000FT 的电线在水槽中浸泡高阻计的一个电极连接到水槽的铜板电极上， 另一电极连接到待测的电线导线上。
基本概述电火花检测仪又叫电火花检漏仪、电火花检测仪价格，电火花检测仪厂家，手提式电火花检测仪，防腐层电火花测漏仪、电火花检测仪器、电火花检漏仪的使用方法、电火花检漏仪型号、高频电火花检测、电火花检测仪价格、电火花测试仪、防腐电火花检测、电火花针孔检测仪价格、电火花测厚仪、高频电火花检测仪、电火花涂层检测仪、电火花测量仪、电火花检漏仪、直流电火花防腐层检漏仪、电火花检漏仪价格、电火花检漏仪厂家、直流电火花检漏仪、数显电火花检漏仪、直流火花检测仪、直流电火花检测仪、电火花针孔检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。
当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。
OU-D1交流型，直接用220V供电。
OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。
该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具。

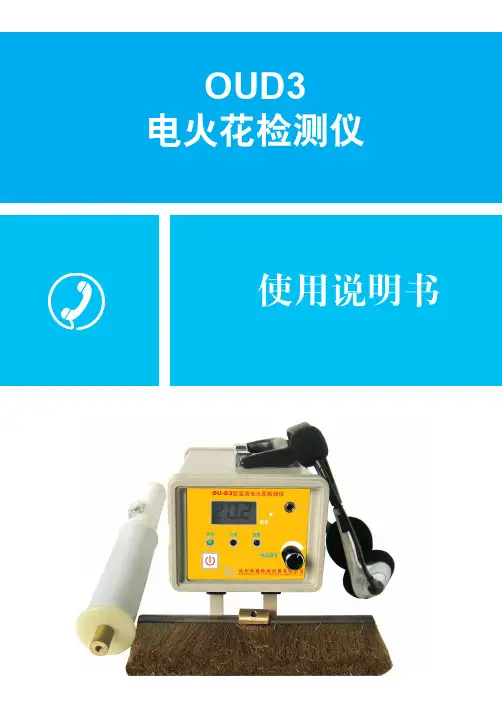

目录1. 概述 (1)2. 技术参数 (1)3. 检测原理及结构简述 (1)4. 操作步骤 (3)5. 充电 (4)6. 注意事项 (5)7. 检测电压附表 (6)8. 仪器装箱单 (7)9. 售后服务 (7)沧州欧谱OU-D3型电火花检测仪 一、概述OU-D3电火花检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。
当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。
OU-D1交流型，直接用220V供电。
OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。
