【CN109876810A】一种磁性微藻基生物炭的制备方法及其应用【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610928550.9(22)申请日 2016.10.31(71)申请人 华中科技大学地址 430074 湖北省武汉市洪山区珞喻路1037号(72)发明人 梁莎　石顺权　杨家宽　甘泉　李名扬　张昊昊　曾晓会　胡雨辰　虞文波　陈烨　胡勇　胡敬平　候慧杰　刘冰川　(74)专利代理机构 华中科技大学专利中心42201代理人 许恒恒(51)Int.Cl.B01J 20/20(2006.01)B01J 20/28(2006.01)B01J 20/30(2006.01)C02F 1/28(2006.01)C02F 1/48(2006.01)C02F 101/20(2006.01)C02F 101/30(2006.01)(54)发明名称一种磁性生物炭吸附材料及其制备方法(57)摘要本发明公开了一种磁性生物炭吸附材料及其制备方法，该制备方法包括以下步骤：(1)生物炭的制备：以植物生物质处理得到的粉末为原材料，在无氧条件下焙烧得到多孔状的生物炭；(2)三价铁前驱液的制备：以乙二醇为分散剂，向其中加入固态的三价铁盐，接着向该乙二醇中继续加入醋酸钠和表面活性剂，搅拌后形成分散系即三价铁前驱液；(3)溶剂热反应：将生物炭与三价铁前驱液两者混合均匀得到混合物，并置于聚四氟乙烯水热反应釜中，进行溶剂热反应即得到磁性生物炭吸附材料。

本发明通过对制备方法中关键的生物质原料的前处理工艺、溶剂热反应的具体条件进行改进，能够有效解决磁性生物炭材料磁性粒子与生物质之间联接稳定性不佳的问题。

权利要求书1页 说明书7页 附图2页CN 106362690 A 2017.02.01C N 106362690A1.一种磁性生物炭吸附材料的制备方法，其特征在于，包括以下步骤：(1)生物炭的制备：以植物生物质经过干燥处理、以及破碎处理得到的粉末为原材料，在200℃～1000℃的无氧条件下焙烧1h～4h，得到多孔状的生物炭；(2)三价铁前驱液的制备：以乙二醇为分散剂，向该乙二醇中加入固态的三价铁盐，使所述三价铁盐与所述乙二醇的固体质量与液体体积之比为1:(20～100)mg/L，接着向该乙二醇中继续加入醋酸钠和表面活性剂，搅拌后形成分散系，该分散系即三价铁前驱液；该分散系中，所述三价铁盐、所述醋酸钠与所述表面活性剂三者的质量比为1:12:(3.5～21)；(3)溶剂热反应制备磁性生物炭吸附材料：将所述步骤(1)得到的所述生物炭与所述步骤(2)得到的所述三价铁前驱液两者混合均匀得到混合物，该混合物中所述生物炭与铁元素的质量比为(0.5～10):1；接着，将所述混合物置于聚四氟乙烯水热反应釜中，并在200℃下进行溶剂热反应8h～12h，得到的溶剂热产物即磁性生物炭吸附材料。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010213336.1(22)申请日 2020.03.24(71)申请人 中国农业科学院植物保护研究所地址 100193 北京市海淀区圆明园西路2号中国农业科学院植物保护研究所(72)发明人 郑永权　刘新刚　解钧　董丰收　徐军　吴小虎　(74)专利代理机构 北京慕达星云知识产权代理事务所(特殊普通合伙)11465代理人 崔自京(51)Int.Cl.B01J 20/20(2006.01)B01J 20/30(2006.01)C09K 17/04(2006.01)(54)发明名称一种生物炭的制备方法及其应用(57)摘要本发明公开了一种生物炭的制备方法，步骤包括：选取生物质，并将其烘干，过筛；对经过预处理的生物质制粒，得到生物质颗粒；将生物质颗粒炭化，分离得高温生物炭、木醋液和秸秆油；将水喷洒于高温生物炭表面，即得生物炭；本发明将制备得到的生物炭投放到田间土壤中，相比现有技术中对土壤中除草剂去除的方法，成本更低廉，且高效便捷，环境友好，可推广性强，也可确保后茬敏感作物不受药害影响，并降低此类除草剂在后茬作物及农产品中的残留。

权利要求书1页 说明书7页CN 111346604 A 2020.06.30C N 111346604A1.一种生物炭的制备方法，其特征在于，包括下述步骤：1)生物质预处理：选取生物质，自然风干，粉碎过筛；2)制粒：对步骤1)中经过预处理的生物质制粒，得到生物质颗粒；3)炭化：将步骤2)得到的生物质颗粒炭化，分离得高温生物炭、木醋液和秸秆油；4)冷却：将常温水喷洒于步骤3)分离得到的高温生物炭表面，即得生物炭。

2.根据权利要求1所述的一种生物炭的制备方法，其特征在于，步骤1)中，所述生物质包括：水稻壳、玉米秸秆、大豆秸秆中的任意一种。

3.根据权利要求2所述的一种生物炭的制备方法，其特征在于，步骤1)中，对生物质自然风干至其水分含量＜15％。

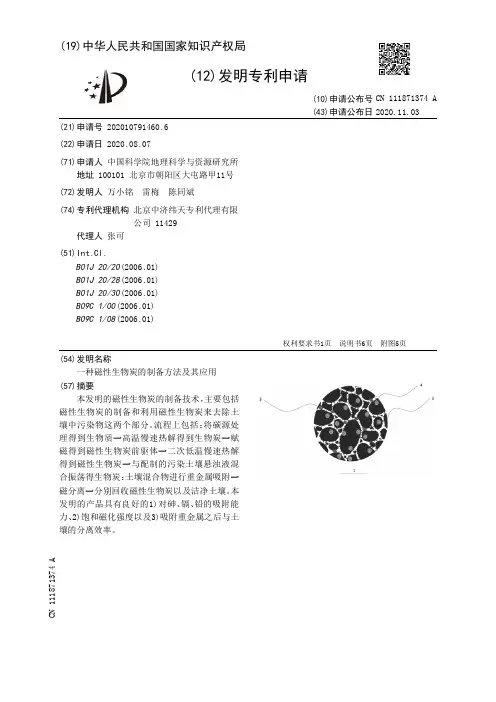

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010791460.6(22)申请日 2020.08.07(71)申请人 中国科学院地理科学与资源研究所地址 100101 北京市朝阳区大屯路甲11号(72)发明人 万小铭　雷梅　陈同斌　(74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 张可(51)Int.Cl.B01J 20/20(2006.01)B01J 20/28(2006.01)B01J 20/30(2006.01)B09C 1/00(2006.01)B09C 1/08(2006.01)(54)发明名称一种磁性生物炭的制备方法及其应用(57)摘要本发明的磁性生物炭的制备技术，主要包括磁性生物炭的制备和利用磁性生物炭来去除土壤中污染物这两个部分。

流程上包括：将碳源处理得到生物质→高温慢速热解得到生物炭→赋磁得到磁性生物炭前驱体→二次低温慢速热解得到磁性生物炭→与配制的污染土壤悬浊液混合振荡得生物炭：土壤混合物进行重金属吸附→磁分离→分别回收磁性生物炭以及洁净土壤。

本发明的产品具有良好的1)对砷、镉、铅的吸附能力、2)饱和磁化强度以及3)吸附重金属之后与土壤的分离效率。

权利要求书1页 说明书6页 附图5页CN 111871374 A 2020.11.03C N 111871374A1.一种磁性生物炭材料的制备方法，包括如下步骤：(1)生物质材料的制备：将碳源在60℃干燥24小时待用；(2)生物炭材料的制备：将(1)中制得生物质材料放入管式炉中，通入惰性气氛，以一定升温速率，从室温升温到一定温度进行恒温热解，继续通入惰性气氛，直至管式炉温度降至室温，制得生物炭采用蒸馏水和甲醇分别清洗三次，在60℃干燥24小时待用；(3)生物炭材料的赋磁：将(2)中制的的生物炭材料采用化学沉淀法赋磁，首先将FeCl 3·6H 2O和FeSO 4·7H 2O按照Fe 3+：Fe 2+(摩尔比)＝2:1的比例混合，不断搅拌，加入生物炭，控制Fe：C摩尔比，用NaOH调节pH至10，在通入惰性气氛的条件下于80℃加热1小时，然后采用磁铁进行固液分离，固体物质采用蒸馏水和甲醇分别清洗三次，在60℃干燥24小时待用；(4)磁性生物炭的获得：将(3)中所得赋磁后生物炭进行二次热解，采用每分钟3℃的速度从室温上升到一定温度，恒温热解，继续通入惰性气氛，直至管式炉温度降至室温，制得生物炭采用蒸馏水和甲醇分别清洗三次，在60℃干燥24小时，即获得最终待用的磁性生物炭材料。

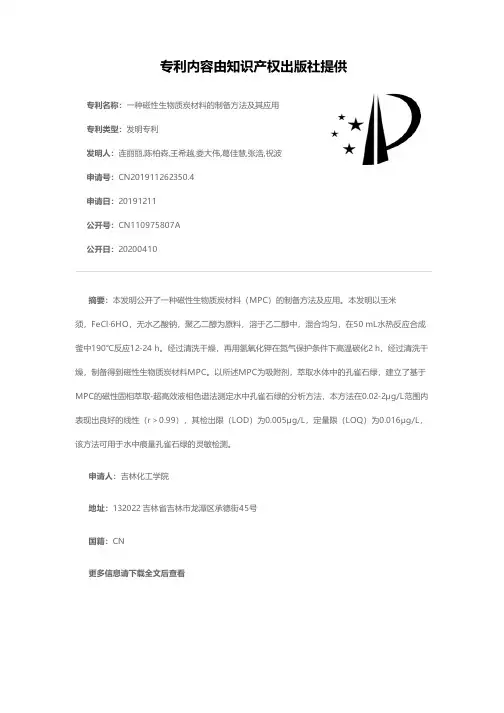

专利名称：一种磁性生物质炭材料的制备方法及其应用专利类型：发明专利
发明人：连丽丽,陈柏森,王希越,娄大伟,葛佳慧,张浩,祝波申请号：CN201911262350.4
申请日：20191211
公开号：CN110975807A
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本发明公开了一种磁性生物质炭材料（MPC）的制备方法及应用。

本发明以玉米
须，FeCl·6HO，无水乙酸钠，聚乙二醇为原料，溶于乙二醇中，混合均匀，在50 mL水热反应合成釜中190℃反应12‑24 h。

经过清洗干燥，再用氢氧化钾在氮气保护条件下高温碳化2 h，经过清洗干燥，制备得到磁性生物质炭材料MPC。

以所述MPC为吸附剂，萃取水体中的孔雀石绿，建立了基于MPC的磁性固相萃取‑超高效液相色谱法测定水中孔雀石绿的分析方法，本方法在0.02‑2μg/L范围内表现出良好的线性（r＞0.99），其检出限（LOD）为0.005μg/L，定量限（LOQ）为0.016μg/L，该方法可用于水中痕量孔雀石绿的灵敏检测。

申请人：吉林化工学院
地址：132022 吉林省吉林市龙潭区承德街45号
国籍：CN
更多信息请下载全文后查看。

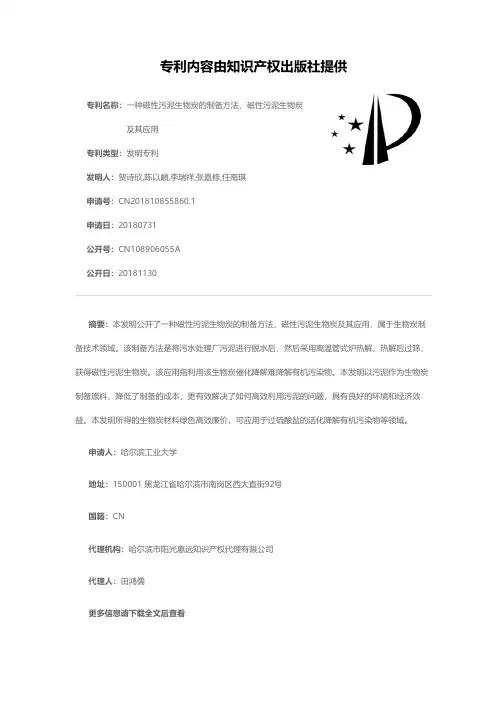

专利名称：一种磁性污泥生物炭的制备方法、磁性污泥生物炭及其应用
专利类型：发明专利
发明人：贺诗欣,陈以頔,李瑞祥,张嘉修,任南琪
申请号：CN201810855860.1
申请日：20180731
公开号：CN108906055A
公开日：
20181130
专利内容由知识产权出版社提供
摘要：本发明公开了一种磁性污泥生物炭的制备方法、磁性污泥生物炭及其应用，属于生物炭制备技术领域。

该制备方法是将污水处理厂污泥进行脱水后，然后采用高温管式炉热解，热解后过筛，获得磁性污泥生物炭。

该应用指利用该生物炭催化降解难降解有机污染物。

本发明以污泥作为生物炭制备原料，降低了制备的成本，更有效解决了如何高效利用污泥的问题，具有良好的环境和经济效益。

本发明所得的生物炭材料绿色高效廉价，可应用于过硫酸盐的活化降解有机污染物等领域。

申请人：哈尔滨工业大学
地址：150001 黑龙江省哈尔滨市南岗区西大直街92号
国籍：CN
代理机构：哈尔滨市阳光惠远知识产权代理有限公司
代理人：田鸿儒
更多信息请下载全文后查看。

专利名称：一种基于微藻的磁性生物碳复合材料制备方法专利类型：发明专利
发明人：孙予罕,朱春春,孔令照,苗改,王健健,汪靓,唐志永申请号：CN201510652619.5
申请日：20151010
公开号：CN105233792A
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本发明提供一种基于微藻的磁性生物碳复合材料制备方法，所述制备方法至少包括步骤：首先，在水热反应釜中加入微藻和水配置成微藻悬浮液；然后在所述微藻悬浮液中依次加入铁盐、有机酸和催化剂，密封后通入保护性气体置换所述反应釜内的空气；置于烘箱中碳化，制得结构稳定、形貌可控、磁性较强、易于磁分离且表面富含羧基官能团的磁性生物碳复合材料。

与现有的技术相比，本发明通过添加少量有机酸与催化剂水热“一步法”实现了原生生物质绿色制备FeO磁性生物碳复合材料，该方法操作简单、经济高效、对环境友好，具有较大的潜在应用价值。

申请人：中国科学院上海高等研究院
地址：201210 上海市浦东新区海科路99号
国籍：CN
代理机构：上海光华专利事务所
代理人：唐棉棉
更多信息请下载全文后查看。
