10kV电缆中间接头制作工艺标准
10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准
范围：
本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
施工准备：
设备及材料要求：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
辅助材料包括焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
主要机具包括喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
作业条件要求电缆敷设完毕，绝缘电阻测试合格。
作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
施工现场要干净、宽敞、光线充足，并备有220V交流电源。
室外施工时，应搭设临时帐蓬。
操作工艺：
工艺流程包括设备点件检查、剥除电缆护层、剥除铜屏蔽及半导导电层、固定应力管、压接连接管、包绕半导带及填充胶、固定绝缘管、安装屏蔽网及地线、固定护套、送电运行验收。
设备点件检查时需要开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
剥除电缆护层时需要将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
剥除屏蔽层及半导电层时需要自中心点向两端芯线各量300mm 剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。
彻底清除绝缘体表面的半导质。
浅谈高压电力电缆终端头与中间接头制作的注意事项段鹏发布时间：2021-05-06T13:11:54.747Z 来源：《中国科技信息》2021年6月作者：段鹏[导读] 现阶段，我国电力行业发展非常迅速电力在社会生活的各个方面都得到利用，在制造业和建筑业发挥着不可替代的作用。
电力系统的正常稳定运行是社会工作有序发展的重要保障。
高压电缆的质量在很大程度上影响了电网的稳定性，因此终端和中间接头很重要必须严格控制，制造工艺如下所述，主要介绍了电缆附件的特点以及制造中间接头时应注意的事项。
国投新疆罗布泊钾盐有限责任公司段鹏 839000摘要：现阶段，我国电力行业发展非常迅速电力在社会生活的各个方面都得到利用，在制造业和建筑业发挥着不可替代的作用。
电力系统的正常稳定运行是社会工作有序发展的重要保障。
高压电缆的质量在很大程度上影响了电网的稳定性，因此终端和中间接头很重要必须严格控制，制造工艺如下所述，主要介绍了电缆附件的特点以及制造中间接头时应注意的事项。
关键词：高压电缆；中间接头；注意事项高压电缆在使用时经常出现故障。
主要原因是在电缆制造、施工、维护和操作过程中，电缆张力负荷过大，外力破坏，中间连接器和终端头制造有缺陷，导致电缆质量问题。
中间连接器和端点的质量问题是电缆故障的主要原因。
一、电力电缆的结构为电缆制作中间接头的过程实际上是恢复电缆结构层的过程。
要分析电缆中间头的制造过程，首先必须了解电缆的结构和特性。
电缆大致分为导体、绝缘屏蔽和保护三部分。
1.导体。
由多股圆铝线或圆铜导线组成，如线芯，表面光滑致密，能够有效地防止内半导体屏蔽层的半导体材料进入导体，并防止外界水分沿纵向进入线芯内部。
2.绝缘屏蔽层包括主绝缘层、铜屏蔽层以及内外屏蔽层。
主绝缘层通常是交联聚乙烯,顾名思义，此层是电缆绝缘层的主要层。
铜屏蔽层，对于不带金属护套的绝缘电缆，除了半导体屏蔽层外，还应添加相同的屏蔽层。
铜带两端与电缆接地点连接，使外部半导体屏蔽层始终处于零电位，保证电场径向均匀分布。
10kV电缆冷缩中间接头制作作业1. 材料准备：a. 10kV电缆b. 冷缩套管c. 冷缩热缩配套胶d. 剥线刀e. 刮刀f. 火焰枪g. 螺丝刀h. 手套i. 安全帽j. 护目镜k. 绝缘胶带l. 清洁剂2. 检查电缆：a. 检查电缆外观是否完好，是否有划痕或损伤。
b. 使用绝缘电阻测试仪测试电缆绝缘电阻，确保达到要求。
3. 制作接头：a. 使用剥线刀剥掉电缆两端的绝缘层，露出导体。
b. 使用刮刀清理导体表面的氧化物或污垢。
c. 在电缆两端导体上涂抹适量的冷缩热缩配套胶。
d. 将冷缩套管套在电缆两端导体上，确保完全覆盖导体。
e. 使用火焰枪对冷缩套管进行加热，直到套管完全收缩，与电缆绝缘层紧密贴合。
f. 使用绝缘胶带将接头处绝缘。
4. 整理接头：a. 用清洁剂清洗接头和周围区域，去除灰尘和油污。
b. 使用螺丝刀检查接头上的螺丝是否牢固，如有松动或缺损应进行修复或更换。
5. 检测接头：a. 使用高压测试仪对接头进行高压测试，确保接头的绝缘性能符合要求。
6. 记录和报告：a. 记录接头的制作人员、制作日期和测试结果。
b. 提供接头制作报告给相关部门和客户。
以上为10kV电缆冷缩中间接头制作作业标准的基本步骤，具体操作时应严格按照相关安全规范执行，以确保工作的质量和安全。
10kV电缆冷缩中间接头制作作业（二）主要包括以下内容：1. 材料准备：根据设计要求，准备冷缩套管、绝缘套管、界面填料、绝缘填料等各种所需材料。
2. 设备准备：准备热风枪、剥线钳、绝缘剥皮剪、绝缘剥线钳、钢丝刷等所需设备。
3. 材料检查：对即将使用的冷缩套管、绝缘套管等材料进行外观检查和尺寸检查，确保其符合要求。
4. 线缆准备：用绝缘剥皮剪和绝缘剥线钳依照设计要求剥去电缆绝缘层，确保裸露的导体长度和裸露电缆长度符合要求。
5. 清洁处理：使用钢丝刷等工具清洁导体表面，确保表面干净无杂质。
6. 接头组装：根据设计要求，将绝缘套管、冷缩套管等材料按顺序套在导体上，并将界面填料和绝缘填料填充至套管内。

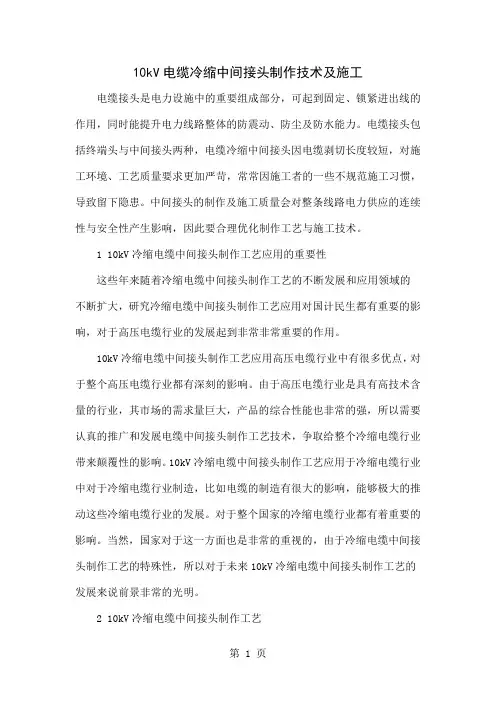

10kV电缆冷缩中间接头制作技术及施工电缆接头是电力设施中的重要组成部分，可起到固定、锁紧进出线的作用，同时能提升电力线路整体的防震动、防尘及防水能力。
电缆接头包括终端头与中间接头两种，电缆冷缩中间接头因电缆剥切长度较短，对施工环境、工艺质量要求更加严苛，常常因施工者的一些不规范施工习惯，导致留下隐患。
中间接头的制作及施工质量会对整条线路电力供应的连续性与安全性产生影响，因此要合理优化制作工艺与施工技术。
1 10kV冷缩电缆中间接头制作工艺应用的重要性这些年来随着冷缩电缆中间接头制作工艺的不断发展和应用领域的不断扩大，研究冷缩电缆中间接头制作工艺应用对国计民生都有重要的影响，对于高压电缆行业的发展起到非常非常重要的作用。
10kV冷缩电缆中间接头制作工艺应用高压电缆行业中有很多优点，对于整个高压电缆行业都有深刻的影响。
由于高压电缆行业是具有高技术含量的行业，其市场的需求量巨大，产品的综合性能也非常的强，所以需要认真的推广和发展电缆中间接头制作工艺技术，争取给整个冷缩电缆行业带来颠覆性的影响。
10kV冷缩电缆中间接头制作工艺应用于冷缩电缆行业中对于冷缩电缆行业制造，比如电缆的制造有很大的影响，能够极大的推动这些冷缩电缆行业的发展。
对于整个国家的冷缩电缆行业都有着重要的影响。
当然，国家对于这一方面也是非常的重视的，由于冷缩电缆中间接头制作工艺的特殊性，所以对于未来10kV冷缩电缆中间接头制作工艺的发展来说前景非常的光明。
2 10kV冷缩电缆中间接头制作工艺10kV冷缩电缆中间接头的制作过程非常的复杂，工艺非常多，下面我将10kV冷缩电缆中间接头制作过程中用到的工艺详细的进行说明描述。
在制作10kV冷缩电缆中间接头的过程中对电缆导线进行切割是必须的第一步骤，也是至关重要的一步。
切割的时候不能把铜芯切断，切割的目的是便于进行后面的操作。
切割后的电缆导线需要进行铜芯线的处理，这个工艺过程中可以将10kV冷缩电缆套件中的外件套、内件套、绝缘层、应力管等热缩管分别套入切割后的两端电缆导线中，然后进行线芯处理工作。
