EE25高频变压器

EE型变压器参数及高频变压器计算我们知道，与一般的电流电压测量不同，磁场强度和磁感应强度的测量都是间接测量。

磁场强度通过测量励磁电流后计算得到，磁感应强度是通过测量感应磁通后计算得到，参与计算的样品有效参数le和ae将直接与测量结果相关。

磁场强度的计算公式：h=nxi/le式中：h为磁场强度，单位为a/m；n为励磁线圈的匝数；i为励磁电流（测量值），单位位a；le为测试样品的有效磁路长度，单位为m。

磁感应强度计算公式：b=φ/(nxae)式中：b为磁感应强度，单位为wb/m^2；φ为感应磁通（测量值），单位为wb；n为感应线圈的匝数；ae为测试样品的有效截面积，单位为m^2。

根据样品尺寸排序样品的有效率参数le和ae，在相同的行业中，计算方法往往不统一，这可能将并使测试结果缺少可比性。

在smtest软磁测量软件中，样品有效参数的计算依照行业标准sj/t10281。

下面以环形样品为例，讲述样品有效磁路长度le和有效截面积ae的计算方法。

第一种情况：选定叠片系数sx，选定样品的外径a、内径b和高度c。

根据sj/t10281标准，先计算样品的磁芯常数c1和c2，然后根据磁芯常数计算le和ae，这是严格按照标准执行的计算方法。

第二种情况：选定材料密度de和样品质量w，选定样品的外径a、内径b和高度c。

根据sj/t10281标准，先计算样品的磁芯常数c1和c2，然后根据磁芯常数计算le和ae，并可推算叠片系数sx，这是另外一种计算方法，与标准有点差别，但计算结果与标准比较接近。

第三种情况：选定材料密度de和样品质量w，选定样品的外径a和内径b，不选定样品的高度。

不按sj/t10281标准求磁芯常数，而是按平常的数学公式来求le和ae。

这种计算方法与标准相差较大，只有环形样品才有这种计算方法。

UU9.8共模电感
EE4220变压器
EE19高频变压器
ER40高频变压器
PQ5050变压器
EE65高频变压器
扼流圈450uH
2边PIN（PIN距）
排距
PIN径
EE22-1
立式
Ⅰ
24.0
19.0
20.5
5
4.0
5
4.0
10.0
Φ0.6
EE2பைடு நூலகம்-2
卧式
Ⅱ
24.0
25.5
18.5
8
2.5
8
2.5
15.0
Φ0.6
以上为公司常用骨架样式,其它款式暂未列入其中,欢迎咨询。本公司可按客户要求定制各种规格EE22高频变压器。
二.EE22高频变压器性能
1.工作频率：20kHz-300KHz
2.输出功率：5 to 18 W
3.工作温度：-40℃to +125℃
4.储存温度：-25℃to +85℃
5.储存湿度：30 to 95%
三.EE22高频变压器的特点
EE22高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
如使用耐温155或180聚安脂漆包线可满足不同的温度条件适用于各种开关电源及逆变器upsee22高频变压器的应用ee22高频变压器常应用于自激振荡电子变压器dcdc转换器驱动变压器辅助变压器等
EE22高频变压器
一.EE22高频变压器尺寸外观图（单位：mm）

EE4220变压器
EE19高频变压器
二.EE25高频变压器性能
1.工作频率：20kHz-300KHz
2.输出功率：5 to 35 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EE25高频变压器的特点
EE25高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温130或180度聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
EE25高频变压器

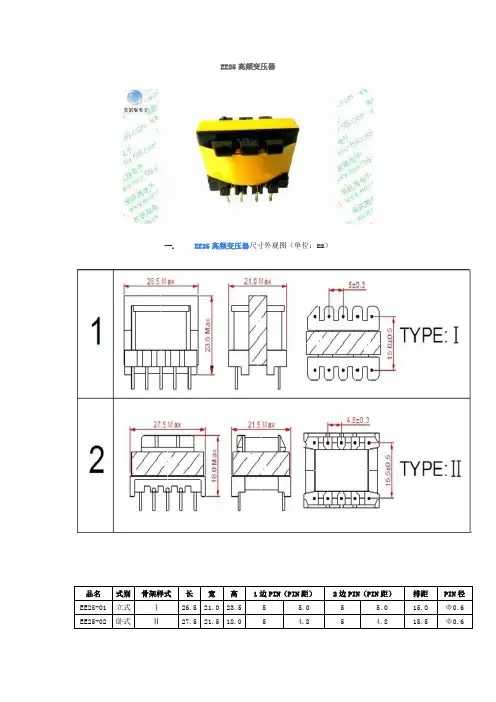

一.EE25高频变压器尺寸外观图（单位：mm）
品名
式别
骨架样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
EE25-01
立式
Ⅰ
26.5
21.0
23.5
5
5.0
5
5.0
15.0
Φ0.6
EE25-02
卧式
Ⅱ
27.5
21.5
18.0
5
4.8用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE25高频变压器。
四.EE25高频变压器的应用
EE25高频变压器常应用于DC-DC转换器、驱动变压器、移动设备变压器等。
五.EE25高频变压器价格
EE25高频变压器的价格区间一般在2.0 -3.2元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。

四.EPC25高频变压器的应用
EPC25高频变压器电路变压器、移动设备变压器等。
五.EPC25高频变压器价格
EPC25高频变压器的价格区间一般在3.5 -6.0元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
三.EPC25高频变压器的特点
EPC25高频变压器具有尺寸小，价格便宜，可靠性高的特点。EPC型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；它比EPD型变压器在线包空间上有提高，同时EMI性能和漏感、辐射等参数均优于EFD型变压器，其它性能接近于EE型和EC型变压器。
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EPC25高频变压器。
二.EPC25高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：20 to 50 W
3.工作温度：-40℃to +125℃
4.储存温度：-25℃to +85℃
5.储存湿度：30 to 95%
供应相关产品
EI96扼流线圈
UU9.8滤波器
EC4215变压器
EE22电子变压器
EI57低频变压器
PQ5050变压器
EE55高频变压器
扼流圈500uH
EPC25高频变压器
一.EPC25高频变压器尺寸外观图（单位：mm）
品名
式别
骨架样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
