液环真空泵真空不足原因分析

真空泵真空不良原因
真空泵真空不良可能由多种原因引起，以下是一些常见的原因：
1.泵密封不良：泵的密封部件（如密封圈、密封垫等）损坏或老化，导致泵无法有效密封，造成真空度下降。

2.泵内有异物：泵内可能存在杂质或异物，例如灰尘、油污等，这些物质会影响泵的正常运行，降低真空度。

3.油液泄漏：真空泵如果是涡轮泵、旋片泵等需要油润滑的类型，油液泄漏会导致润滑不足，影响泵的抽气效率，使真空度降低。

4.泵叶损伤：泵叶或旋片损坏或磨损，导致泵的抽气能力减弱，真空度下降。

5.泵内有泄漏：泵内可能存在密封不良的地方，例如密封垫老化、螺丝松动等，造成泵内气体泄漏，影响真空度。

6.真空管路泄漏：真空管路连接处密封不良或管路损坏，导致气体泄漏，使得真空度下降。

7.泵速度不足：泵的抽气速度不足，无法满足所需的真空度要求，造成真空不良。

8.泵操作不当：操作者未按照正确的程序和要求操作泵，或者操作不规范，可能会导致泵运行异常，使真空度下降。

针对以上问题，可以通过定期维护保养、清洁泵内部、更换密封件、检查管路连接处等方法来解决。

如果无法自行解决，可能需要寻求专业技术人员的帮助进行维修和调试。

1 / 1。

—239—《装备维修技术》2021年第11期水环式真空泵出力低的原因及措施吴文波（神华福能发电有限责任公司，福建 石狮 362712）摘 要：影响机组运行的经济性的主要原因就是真空泵的输出功率减小导致冷凝器的真空度下降造成的，为了保证机组的安全和经济，确保真空泵能够正常的运行是非常关键的因素之一。

本文首先介绍了水环真空泵的结构、工作原理和工作过程，然后对真空泵造成输出影响的不利因素进行深入的分析，并提出了解决问题的方案。

关键词：水环真空泵；工作液；原因；解决措施当前对于水环式的真空泵来讲，其大部分应用在汽轮机的真空系统中。

它的作用是在启动相关的设备时构建出相应的真空，在设备运行时保持真空。

它是一种重要的辅助设备。

目前水环真空泵不足，经常出现各种问题，影响生产效率。

下面为各个影响因素进行了探讨：1 水环真空泵的结构及工作原理真空泵投入运行后，电机通过联轴器带动内部叶轮和轴快速旋转状态。

在联轴器的作用下，泵体内的水受到离心效应的影响，迅速被甩到泵壁上。

然后，这些水体会自动形成一个厚度和形状非常接近泵腔的旋流器。

旋流器的上内表面与叶轮轮毂正切线，下内表面与叶轮轮毂上端相连。

然后，在水力旋流器和轮毂之间会出现一个新月形的孔。

孔的数量是一样的叶片，但大小不同的蛀牙和光盘形成一个封闭的空间，冷凝器的空气被抽出后，它将进入一个狭小的空间里，和叶轮将继续旋转来实现抽空气的目的。

水环真空泵具体的结构，以及工作的原理见下图1。

图1水环真空泵结构及工作原理图从图1中可以看到，真空泵叶轮偏心安装在泵壳，还有一定的速度区别水环的旋转速度和叶轮的旋转速度，水环的移动则主要相对在泵叶轮的叶片上。

两个相邻叶片之间的空间量周期性地来回变化在图的右半部分，随着叶轮顺时针旋转，水环形成的封闭空间，两叶片和端盘逐渐增大，压力逐渐减小。

当吸气完成以后则会致使封闭的空间和吸气的孔达到隔离的状态；图左半部分则是与之相反的过程。

在密闭的空间连接到排气孔时，由于压力超出排气孔，进而导致气体以这种方式连续的排出并进行循环，由此在进气道中制造出真空，进而达到实际的工作需求。

真空泵吸力不足的原因
真空泵的作用是将低压气体吸入真空室，创建真空环境。

然而，在使
用过程中，可能会遇到真空泵吸力不足的情况。

以下是可能引起吸力
不足的原因：
1. 泵或泵油污染严重。

当泵或泵油与氧气和水气接触时，会形成酸化
和污染物质，导致泵的吸力降低。

2. 泵油过多或过少。

过多的泵油会影响泵的性能，而过少的泵油会导
致泵内部产生摩擦，减少吸力。

3. 真空系统存在泄漏。

当真空系统发生泄漏时，泵必须努力地吸进更
多的气体来维持压力。

这会使泵产生过度的热量和噪音，并减少吸力。

4. 过高的介质温度。

如果介质温度过高，它将引起氧气和水气的蒸发，增加泵内部的压力和温度，导致泵的吸力降低。

5. 泵的筒体磨损。

长期使用泵会导致筒体磨损，缩小内部结构，从而
降低泵的吸力。

6. 过多的含油气体输送。

当泵处理含油气体时，油液可能会在泵内部
生成泡沫或粘附在吸气口，降低泵的吸力。

7. 使用错误的泵。

如果选择的泵类型不适用于特定的工作环境，它的吸力也会降低。

在使用真空泵时，应注意这些问题，以确保泵具有最佳的吸力和长寿命。

如果遇到吸力不足的情况，应尽快排除问题，以便及时恢复生产和维护。

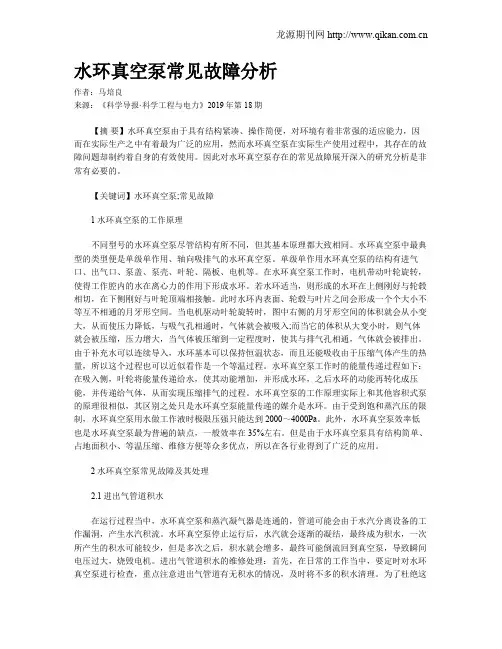

水环真空泵常见故障分析作者：马培良来源：《科学导报·科学工程与电力》2019年第18期【摘要】水环真空泵由于具有结构紧凑、操作简便，对环境有着非常强的适应能力，因而在实际生产之中有着最为广泛的应用，然而水环真空泵在实际生产使用过程中，其存在的故障问题却制约着自身的有效使用。

因此对水环真空泵存在的常见故障展开深入的研究分析是非常有必要的。

【关键词】水环真空泵;常见故障1水环真空泵的工作原理不同型号的水环真空泵尽管结构有所不同，但其基本原理都大致相同。

水环真空泵中最典型的类型便是单级单作用、轴向吸排气的水环真空泵。

单级单作用水环真空泵的结构有进气口、出气口、泵盖、泵壳、叶轮、隔板、电机等。

在水环真空泵工作时，电机带动叶轮旋转，使得工作腔内的水在离心力的作用下形成水环。

若水环适当，则形成的水环在上侧刚好与轮毂相切，在下侧刚好与叶轮顶端相接触。

此时水环内表面、轮毂与叶片之间会形成一个个大小不等互不相通的月牙形空间。

当电机驱动叶轮旋转时，图中右侧的月牙形空间的体积就会从小变大，从而使压力降低，与吸气孔相通时，气体就会被吸入;而当它的体积从大变小时，则气体就会被压缩，压力增大，当气体被压缩到一定程度时，使其与排气孔相通，气体就会被排出。

由于补充水可以连续导入，水环基本可以保持恒温状态，而且还能吸收由于压缩气体产生的热量，所以这个过程也可以近似看作是一个等温过程。

水环真空泵工作时的能量传递过程如下：在吸入侧，叶轮将能量传递给水，使其动能增加，并形成水环，之后水环的动能再转化成压能，并传递给气体，从而实现压缩排气的过程。

水环真空泵的工作原理实际上和其他容积式泵的原理很相似，其区别之处只是水环真空泵能量传递的媒介是水环。

由于受到饱和蒸汽压的限制，水环真空泵用水做工作液时极限压强只能达到2000～4000Pa。

此外，水环真空泵效率低也是水环真空泵最为普遍的缺点，一般效率在35%左右。

但是由于水环真空泵具有结构简单、占地面积小、等温压缩、维修方便等众多优点，所以在各行业得到了广泛的应用。
