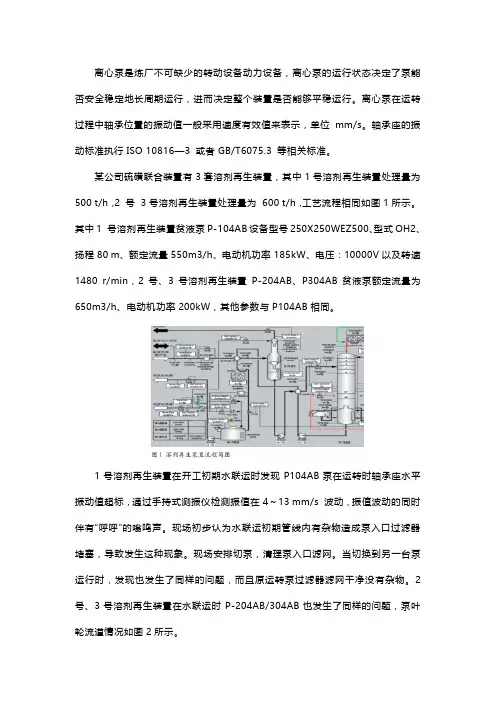

离心泵是炼厂不可缺少的转动设备动力设备，离心泵的运行状态决定了泵能否安全稳定地长周期运行，进而决定整个装置是否能够平稳运行。

离心泵在运转过程中轴承位置的振动值一般采用速度有效值来表示，单位mm/s。

轴承座的振动标准执行ISO 10816—3 或者GB/T6075.3 等相关标准。

某公司硫磺联合装置有3套溶剂再生装置，其中1号溶剂再生装置处理量为500 t/h，2 号3号溶剂再生装置处理量为600 t/h，工艺流程相同如图1所示。

其中1 号溶剂再生装置贫液泵P-104AB设备型号250X250WEZ500、型式OH2、扬程80 m、额定流量550m3/h、电动机功率185kW、电压：10000V以及转速1480 r/min，2号、3号溶剂再生装置P-204AB、P304AB贫液泵额定流量为650m3/h、电动机功率200kW，其他参数与P104AB相同。

1号溶剂再生装置在开工初期水联运时发现P104AB泵在运转时轴承座水平振动值超标，通过手持式测振仪检测振值在4～13 mm/s 波动，振值波动的同时伴有“呼呼”的嗡鸣声。

现场初步认为水联运初期管线内有杂物造成泵入口过滤器堵塞，导致发生这种现象。

现场安排切泵，清理泵入口滤网。

当切换到另一台泵运行时，发现也发生了同样的问题，而且原运转泵过滤器滤网干净没有杂物。

2号、3号溶剂再生装置在水联运时P-204AB/304AB也发生了同样的问题，泵叶轮流道情况如图2所示。

在泵P-104AB/204AB/304AB运转时，用巡检仪对泵轴承座进行测振，通过巡检仪自带的频谱功能，发现每台泵振值的高点都是在150Hz附近，如图3所示，这几台泵的转速都是1480r/min，所以6倍频高，结合泵的叶轮为6流道，所以现场泵的振动问题初步判定为叶片通过频率故障。

故障原因分析及制定措施现场泵或者风机叶片流道通过故障主要有以下几个方面：一是动刚度不足，即设备或与其相连管道的动刚度不足，在压力脉动作用下，出现振动放大效应，表现为叶片通过频率振动十分剧烈。

离心泵振动常见原因分析及预防措施离心泵主要由泵体、泵头、支架、泵轴、联轴器、叶轮、轴承、机封或盘根等零部件组成，振动是评价离心泵运行可靠性的一个重要技术指标，引起机泵振动的因素较多，通常包括离心泵转子动态不平衡，泵轴同轴度偏差大及对中不好，地脚螺栓未完全紧固，各零部件装配间隙不当产生碰擦，管道附加与残余应力作用，工艺操作波动或抽空等，各种因素可能单一作用于机泵上，也可能多种因素组合作用于机泵上，其引起振动现场和振动大小也不相同，需要及时采取措施，使其运行在可靠的允许振动范围内，将对机泵的损害降到最低。

标签：离心泵;联轴器;不稳定工况;振动引言：在离心泵日常应用过程中，振动作为其不稳定工况，会损耗或损坏机泵泵体、支架、泵轴、机封、轴承及油封等相关零部件。

分析离心泵常见振动问题，在振动初期及时发现并采取相应的预防措施，实现离心泵长周期稳定运行。

1.离心泵振动超标的危害根据SHS01003—2004《石油化工旋转机械振动标准》，可将离心泵振动烈度评定等级划分为4个区域，即A，B，C，D，A区为优秀状态，B区为合格状态，C区为不合格状态，D区为不允许状态，当离心泵振动到达C区和D区时，将会出现振动超标，并对机泵产生一定危害。

①导致离心泵不能正常运行;②引起管路或电机振动，影响其寿命;③造成机封、轴承或油封等损害;④使地脚螺栓、联轴器螺栓等松动;⑤造成基础裂缝或破损;⑥造成管路阀门、滤器等损坏;⑦产生噪声，损害员工身心健康;⑧严重时，会造成设备损伤或损坏。

2.离心泵振动原因分析2.1泵轴原因（1）离心泵转子轴多为带多级台阶的细长直轴，其运行挠度较大，易出现局部刚度不足和整体同心度偏差大等情况，引起泵轴和轴承、直口等部位碰磨，产生振动。

（2）叶轮和转子的重量附加在泵轴上，当机泵长时间停车时，使泵轴受一个方向作用力，引起泵轴弯曲，再次使用时，叶轮、轴承及泵轴等传动部件会出现动态不平衡，使叶轮与泵体和隔板发生摩擦，便会出现不同程度的振动。

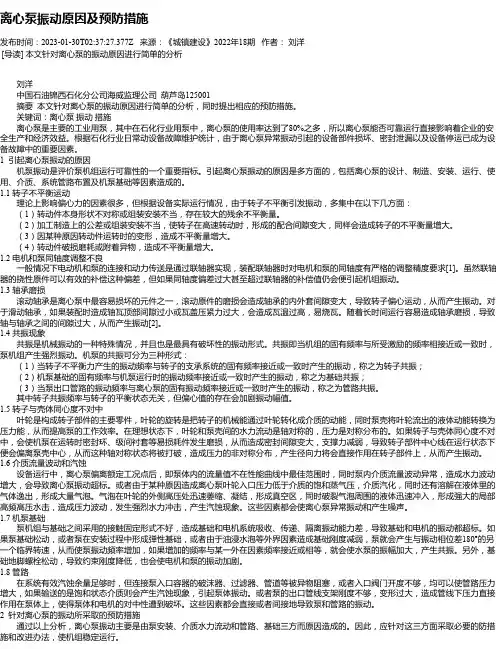

离心泵振动原因及预防措施发布时间：2023-01-30T02:37:27.377Z 来源：《城镇建设》2022年18期作者：刘洋[导读] 本文针对离心泵的振动原因进行简单的分析刘洋中国石油锦西石化分公司海威监理公司葫芦岛125001摘要本文针对离心泵的振动原因进行简单的分析，同时提出相应的预防措施。

关键词：离心泵振动措施离心泵是主要的工业用泵，其中在石化行业用泵中，离心泵的使用率达到了80%之多，所以离心泵能否可靠运行直接影响着企业的安全生产和经济效益。

根据石化行业日常动设备故障维护统计，由于离心泵异常振动引起的设备部件损坏、密封泄漏以及设备停运已成为设备故障中的重要因素。

1 引起离心泵振动的原因机泵振动是评价泵机组运行可靠性的一个重要指标。

引起离心泵振动的原因是多方面的，包括离心泵的设计、制造、安装、运行、使用、介质、系统管路布置及机泵基础等因素造成的。

1.1 转子不平衡运动理论上影响偏心力的因素很多，但根据设备实际运行情况，由于转子不平衡引发振动，多集中在以下几方面：（1）转动件本身形状不对称或组装安装不当，存在较大的残余不平衡量。

（2）加工制造上的公差或组装安装不当，使转子在高速转动时，形成的配合间隙变大，同样会造成转子的不平衡量增大。

（3）因某种原因转动件运转时的变形，造成不平衡量增大。

（4）转动件破损磨耗或附着异物，造成不平衡量增大。

1.2 电机和泵同轴度调整不良一般情况下电动机和泵的连接和动力传送是通过联轴器实现，装配联轴器时对电机和泵的同轴度有严格的调整精度要求[1]。

虽然联轴器的挠性原件可以有效的补偿这种偏差，但如果同轴度偏差过大甚至超过联轴器的补偿值仍会便引起机组振动。

1.3 轴承磨损滚动轴承是离心泵中最容易损坏的元件之一，滚动原件的磨损会造成轴承的内外套间隙变大，导致转子偏心运动，从而产生振动。

对于滑动轴承，如果装配时造成轴瓦顶部间隙过小或瓦盖压紧力过大，会造成瓦温过高，易烧瓦。

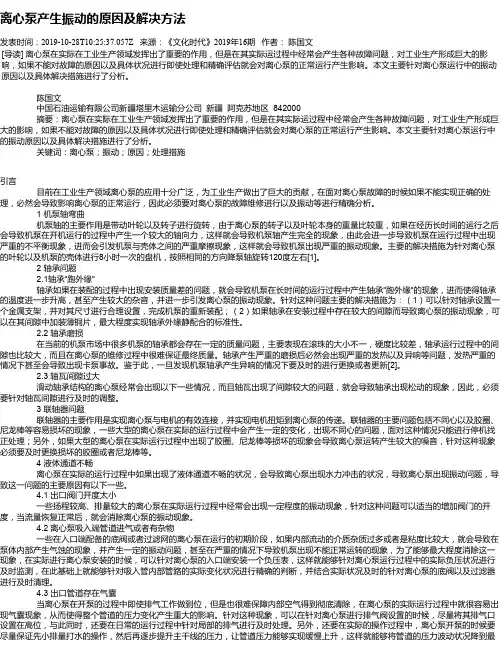

离心泵产生振动的原因及解决方法发表时间：2019-10-28T10:25:37.057Z 来源：《文化时代》2019年16期作者：陈国文[导读] 离心泵在实际在工业生产领域发挥出了重要的作用，但是在其实际运过程中经常会产生各种故障问题，对工业生产形成巨大的影响，如果不能对故障的原因以及具体状况进行即使处理和精确评估就会对离心泵的正常运行产生影响。

本文主要针对离心泵运行中的振动原因以及具体解决措施进行了分析。

陈国文中国石油运输有限公司新疆塔里木运输分公司新疆阿克苏地区 842000摘要：离心泵在实际在工业生产领域发挥出了重要的作用，但是在其实际运过程中经常会产生各种故障问题，对工业生产形成巨大的影响，如果不能对故障的原因以及具体状况进行即使处理和精确评估就会对离心泵的正常运行产生影响。

本文主要针对离心泵运行中的振动原因以及具体解决措施进行了分析。

关键词：离心泵；振动；原因；处理措施引言目前在工业生产领域离心泵的应用十分广泛，为工业生产做出了巨大的贡献，在面对离心泵故障的时候如果不能实现正确的处理，必然会导致影响离心泵的正常运行，因此必须要对离心泵的故障维修进行以及振动等进行精确分析。

1 机泵轴弯曲机泵轴的主要作用是带动叶轮以及转子进行旋转，由于离心泵的转子以及叶轮本身的重量比较重，如果在经历长时间的运行之后会导致机泵在开机运行的过程中产生一个较大的轴向力，这样就会导致机泵轴产生完全的现象，由此会进一步导致机泵在运行过程中出现严重的不平衡现象，进而会引发机泵与壳体之间的严重摩擦现象，这样就会导致机泵出现严重的振动现象。

主要的解决措施为针对离心泵的叶轮以及机泵的壳体进行8小时一次的盘机，按照相同的方向降泵轴旋转120度左右[1]。

2 轴承问题2.1轴承“跑外缘“轴承如果在装配的过程中出现安装质量差的问题，就会导致机泵在长时间的运行过程中产生轴承“跑外缘“的现象，进而使得轴承的温度进一步升高，甚至产生较大的杂音，并进一步引发离心泵的振动现象。

离心泵的振动分析及预防措施，一定要懂！本文的内容就石化行业使用的离心泵振动原因进行分析，并提出了相应的预防措施，希望能对现场运行人员的维护和检修工作提供借鉴。

离心泵是石化行业使用的重要辅助设备，其能否可靠运行直接影响着企业的安全和经济性。

随着动力装置的大型化和回转设备的高速化，离心泵的振动问题也日渐显现。

根据石化行业设备故障统计，振动问题已成为设备部件损坏、密封泄漏以及造成设备停运的重要原因。

一、离心泵振动原因分析从广义上讲，引起离心泵振动的原因是多方面的，包括离心泵的设计、制造、安装、运行、使用及系统管路布置等因素。

但在使用现场，造成设备振动增大的原因更集中在以下几个方面。

1、转子不平衡当转子的质心偏离回转轴线时，便会产生偏心质量。

高速运转下的转子便会产生方向周期变化的离心力，该力作用在支撑轴承上，便诱发了轴承部位的振动。

理论上影响偏心质量的因素很多，但根据设备实际运行情况，转子不平衡引发振动，多集中在以下几方面：1）转子平衡精度较低，存在较大的残余不平衡量。

2）叶轮等回转零件，在高速转动时，因回转应力造成内孔扩张，形成叶轮和轴的配合间隙变大，从而使转子部件的平衡品质劣化。

3）泵轴自身在实际运行中，因某种原因发生弯曲变形，造成不平衡量增大。

4）叶轮磨损、断裂或被异物堵塞，造成不平衡量增大。

2、机组同轴度调整不良产生振动一般情况下电动机和泵通过联轴器实现动力传递。

装配时电机和泵的同轴度有严格的调整精度要求。

机组运行状态下，同轴度超差会破坏联轴器工作的平衡状态；为补偿这种偏差，联轴器的挠性原件便会产生交变的协调变形，从而产生交变的协调内里，此力作用在泵和电机上，便引起机组振动。

3、轴承原因引发振动轴承磨损，造成内外套间隙变大。

转子部件偏心运行，产生振动。

这种情况多集中于立式泵。

对于滑动轴承，如果轴瓦顶部间隙过小或瓦盖紧力过大，都会造成轴与上瓦的部分接触，接触点的摩擦力作用于转子旋转的相反方向上，迫使转子激烈地振动旋转。

导致震动大有噪音的四个原因：1、电气方面电机是机组的主要设备，电机内部磁力不平衡和其它电气系统的失调，常引起振动和噪音。

如异步电动机在运行中，由定转子齿谐波磁通相互作用而产生的定转子间径向交变磁拉力，或大型同步电机在运行中，定转子磁力中心不一致或各个方向上气隙差超过允许偏差值等，都可能引起电机周期性振动并发出噪音。

2、机械方面电机和水泵转动部件质量不平衡、粗制滥造、安装质量不良、机组轴线不对称、摆度超过允许值，零部件的机械强度和刚度较差、轴承和密封部件磨损破坏，以及水泵临界转速出现与机组固有频率一直引起的共振等，都会产生强烈的振动和噪音。

3、水力方面水泵进口流速和压力分布不均匀，泵进出口工作液体的压力脉动、液体绕流、偏流和脱流，非定额工况以及各种原因引起的水泵汽蚀等，都是常见的引起泵机组振动的原因。

水泵启动和停机、阀门启闭、工况改变以及事故紧急停机等动态过渡过程造成的输水管道内压力急剧变化和水锤作用等，也常常导致泵房和机组产生振动。

4、水工及其它方面机组进水流道设计不合理或与机组不配套、水泵淹没深度不当，以及机组启动和停机顺序不合理等，都会使进水条件恶化，产生漩涡，诱发汽蚀或加重机组及泵房振动。

采用破坏虹吸真空断流的机组在启动时，若驼峰段空气挟带困难，形成虹吸时间过长；拍门断流的机组拍门设计不合理，时开时闭，不断撞击拍门座；支撑水泵和电机的基础发生不均匀沉陷或基础的刚性较差等原因，也都会导致机组发生振动。

离心泵振动的原因及其防范措施(1)离心泵产生振动的原因①设计欠佳所引起的振动离心泵设计上刚性不够、叶轮水力设计考虑不周全、叶轮的静平衡未作严格要求、轴承座结构不佳、基础板不够结实牢靠，是泵产生振动的原因。

②制造质量不高所引起的振动离心泵制造中所有回转部件的同轴度超差、叶轮和泵轴制造质量粗糙，是泵产生振动的原因。

③安装问题所引起的振动多级离心泵安装时基础板未找平找正、泵轴和电动机轴未达到同轴度要求、管道配置不合理、管道产生应力变形、基础螺栓不够牢固，是泵引起振动的原因。
