第1篇一、实验目的1. 了解光栅衍射现象及其原理;2. 熟悉分光计的调整和使用方法;3. 通过实验验证光栅衍射公式及其成立条件;4. 学会利用光栅衍射现象测定光波波长。
二、实验原理光栅衍射是指光波通过光栅时,由于光栅的周期性结构,光波在传播过程中发生衍射现象。
当光波通过光栅时,由于光栅的周期性结构,光波在传播过程中会发生多缝衍射和干涉现象。
根据衍射光栅的公式,可以计算出光波波长。
光栅衍射公式为:d sinθ = m λ其中,d为光栅常数(光栅间距),θ为衍射角,m为衍射级数,λ为光波波长。
三、实验仪器与材料1. 光栅;2. 分光计;3. 激光光源;4. 照相机;5. 计算器;6. 透明玻璃板;7. 螺旋测微器。
四、实验步骤1. 将光栅固定在分光计的载物台上,调整分光计,使激光光源垂直照射到光栅上;2. 调整分光计的望远镜,使望远镜的光轴与光栅的法线平行;3. 观察光栅的衍射条纹,并使用照相机记录衍射图样;4. 测量衍射条纹的间距,利用螺旋测微器测量光栅常数d;5. 通过计算器,根据光栅衍射公式计算光波波长。
五、实验数据与结果1. 光栅常数d:根据实验数据,光栅常数d为3.0mm;2. 衍射条纹间距:根据实验数据,衍射条纹间距为0.5mm;3. 光波波长λ:根据光栅衍射公式,计算得到光波波长λ为600nm。
六、实验结果分析1. 实验结果符合光栅衍射公式,验证了光栅衍射现象及其原理;2. 通过实验,熟悉了分光计的调整和使用方法;3. 通过实验,加深了对光栅衍射公式的理解。
七、实验结论1. 光栅衍射现象是光波通过光栅时发生的一种衍射现象,其原理是多缝衍射和干涉的综合结果;2. 通过实验,验证了光栅衍射公式及其成立条件;3. 光栅衍射实验对于理解光的衍射现象、光的干涉现象以及光的传播规律具有重要意义。
八、实验改进与展望1. 在实验过程中,可以尝试使用不同波长的光源,观察光栅衍射现象的变化;2. 可以通过改变光栅常数,观察光栅衍射条纹的变化,进一步研究光栅衍射现象;3. 可以将实验扩展到其他光学元件,如透镜、棱镜等,研究光的衍射和干涉现象。

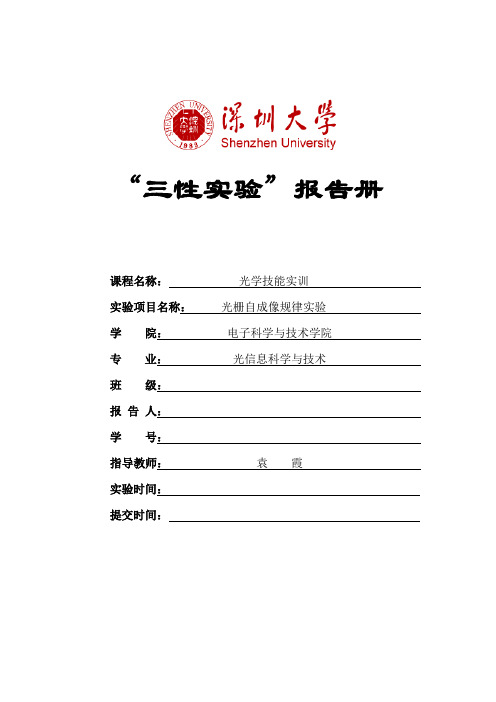

“三性实验”报告册课程名称:光学技能实训实验项目名称:光栅自成像规律实验学院:电子科学与技术学院专业:光信息科学与技术班级:报告人:学号:指导教师:袁霞实验时间:提交时间:(1)通过实验认识光栅自成像现象。
(2)研究自成像规律。
(4)体验并总结发现问题、分析问题、解决问题的思路与方法。
具体要求:(1)设计并搭建光路,观察透镜对光栅的成像情况。
(2)测量数据,代入透镜成像公式进行检验。
(3)设计实验方案,探讨光栅成像规律。
要求研究自成像距离之间的关系,自成像与光栅常数的关系,自成像与物体周期性的关系,自成像与入射波长的关系(选做)。
此部分内容可根据自己的兴趣和能力自行扩展。
(4)收集资料,对Talbot效应加以阐述。
(选做)(5)回顾实验过程,总结对本实验的认识、体会(内容不限,包括本实验对科研思路的启示,本实验的最大收获等,必须是自己的真实感受,禁止抄袭)实验方案:(1)透镜对光栅的成像情况要求画出实验光路图,并简述实验步骤(2)光栅自成像规律基本要求:研究自成像距离之间的关系,设计光路图,简述实验步骤。
(1)透镜对光栅的成像情况数据测量实验结论(2)光栅自成像规律数据测量实验结论实验总结:自己在实验过程碰到的问题,解决方法,通过实验得到理论知识、实验技能等方面的收获,对自成像的认识,对科研思路的启发等等,务必为个人真实感受,杜绝抄袭!本报告需包含以下内容:一、实验原理:做出实验原理图、用简单文字描述实验原理二、实验步骤、过程:三、实验思考题和结论:完成实验思考题,对实验结果做相应阐述,并对实验过程做出结论。
四、实验体会:详细描述对实验的认识、心得,对实验内容的改进以及对实验操作和实验课程的意见、建议等。
光栅自成像效应的矢量分析和实验的开题报告
一、研究背景
光栅自成像效应是光学中的经典现象之一,其可以在光学实验室中直接观测到,是光学实验和应用中的重要一环。
光栅是在胶片或者晶体表面上按照一定规律排列的一组平行线条,当入射平面波通过光栅时,将会产生衍射效应,衍射光经过再次衍射在光栅背面形成像,在光栅面内部产生了一系列的图像。
二、研究内容
本文主要研究光栅自成像效应的矢量分析和实验。
具体包括以下几点:
1、光栅自成像效应的数学模型及矢量分析方法。
光栅自成像效应是一种典型的衍射现象,其数学模型可以通过薛定谔方程和马克斯韦方程进行描述。
通过对数学模型的分析和矢量分析方法的应用,可以对光栅自成像效应进行深入研究。
2、光栅自成像实验的设计和实现。
本文将设计并实现一组光栅自成像实验,主要包括光栅的制备、光路的搭建和数据的采集与分析。
通过实验结果的分析和比较,可以更加深入地掌握光栅自成像效应的特点和规律。
3、光栅自成像效应在实际应用中的探究。
光栅自成像效应具有广泛的应用价值,包括衍射光栅的制备、激光标定、三维光学扫描等。
本文将对其在实际应用中的探究进行相关研究和讨论。
三、研究意义
光栅自成像效应是光学中的经典现象之一,对于深入理解光学原理和解决实际问题具有重要的意义。
本文将从理论和实验两个方面进行研究,通过对光栅自成像效应的深入研究,可以更好地掌握光学的基本原理和应用技巧,为实际应用提供更好的支持和帮助。
光栅衍射实验实验报告.doc 光栅衍射实验实验报告一、实验目的1.通过实验观察光栅衍射现象,了解光栅衍射的原理和特点。
2.掌握光栅方程,能够利用光栅方程计算不同级次的衍射角。
3.学习使用分光计进行角度测量,提高实验技能和数据处理能力。
二、实验原理光栅是由大量等宽等间距的平行狭缝构成的光学元件,当一束平行光垂直照射在光栅上时,会发生衍射现象。
光栅衍射的原理是多缝衍射和单缝衍射的结合,通过光栅方程可以描述不同级次的衍射角与波长之间的关系。
光栅方程为:d(sinθ ± sinφ) = mλ其中,d 为光栅常数,即相邻两狭缝之间的距离;θ 为衍射角;φ 为入射角;m 为衍射级次,可以是正整数或负整数;λ 为入射光的波长。
三、实验步骤1.调整分光计,使平行光管发出平行光,并调整光栅位置,使平行光垂直照射在光栅上。
2.观察光栅衍射现象,可以看到在屏幕上出现了一系列明亮的衍射条纹。
3.转动分光计上的望远镜,对准某一衍射条纹,记录此时望远镜的角度读数。
4.重复步骤3,对准不同级次的衍射条纹,记录相应的角度读数。
5.根据光栅方程,计算不同级次的衍射角。
6.分析实验数据,得出实验结论。
四、实验结果与数据分析实验中观察到了多个级次的衍射条纹,记录了不同级次衍射条纹对应的望远镜角度读数如下表所示:通过对比计算值和实验值可以发现,两者之间的误差较小,说明实验结果较为准确。
同时,不同级次的衍射角随着级次的增加而增加,符合光栅方程的规律。
五、实验结论本次实验通过观察光栅衍射现象,了解了光栅衍射的原理和特点。
掌握了光栅方程,能够利用光栅方程计算不同级次的衍射角。
同时,学习了使用分光计进行角度测量,提高了实验技能和数据处理能力。
实验结果较为准确,验证了光栅方程的正确性。
光栅的衍射实验报告引言:衍射是光的一种特性,指的是光通过物体边缘或孔洞时产生的弯曲或波动现象。
作为光学实验中的重要内容,衍射实验能够帮助我们更好地理解光的性质和行为。
本实验报告将详细介绍光栅的衍射实验,并对实验结果进行分析和讨论。
实验目的:1. 了解光栅的特性和原理;2. 掌握实验装置的搭建和操作方法;3. 观察和记录光栅衍射的现象;4. 分析实验数据,验证光的衍射理论。
实验器材和原料:1. 光源:白炽灯;2. 光栅:使用常规光栅,间距为d;3. 准直系统:凸透镜、光屏和支架。
实验步骤:1. 将凸透镜和光栅放置在合适的位置,调整光源的位置使得光线通过光栅;2. 调整凸透镜的位置,使光线集中到一点,并投影在光屏上;3. 观察光屏上的衍射条纹,并记录实验结果;4. 改变光栅间距,重复步骤3,观察光屏上的变化。
实验结果:实验中观察到的衍射现象是在光屏上出现了一系列明暗相间的直线条纹,这些条纹的宽度和亮度不均匀分布。
当改变光栅的间距时,我们注意到衍射条纹的密度和宽度也会有所不同。
实验讨论:1. 光栅的原理与特性:光栅是由许多狭缝组成的光学元件,它能够将入射光线分散成许多平行的光束,进而产生衍射现象。
光栅的间距决定了衍射条纹的密度,而狭缝的宽度和形状则决定了条纹的亮度和形态。
2. 衍射现象的解释:光通过光栅时,会发生衍射现象。
根据光的波动性质,入射光波会被光栅狭缝分散成许多次级波,这些次级波会干涉形成衍射条纹。
其中,主极大对应条纹的亮度最高,而次级极大和极小对应着条纹的暗亮交替。
3. 影响衍射现象的因素:除了光栅的间距和狭缝宽度外,光源的波长也会对衍射条纹产生影响。
较长波长的光线更容易产生衍射现象,而较短波长的光线则很难显示衍射条纹。
4. 实验误差和改进方案:实验中可能存在的误差主要包括光源的稳定性和光栅的制造差异。
为了减少误差,可以采用更稳定的光源和标准化的光栅。
结论:通过对光栅的衍射实验的观察和分析,我们验证了光的波动性质以及衍射理论。
4.10光栅的衍射【实验目的】(1)进一步熟悉分光计的调整与使用;(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3)加深理解光栅衍射公式及其成立条件。
【实验原理】衍射光栅简称光栅,是利用多缝衍射原理使光发生色散的一种光学元件。
它实际上是一组数目极多、平行等距、紧密排列的等宽狭缝,通常分为透射光栅和平面反射光栅。
透射光栅是用金刚石刻刀在平面玻璃上刻许多平行线制成的,被刻划的线是光栅中不透光的间隙。
而平面反射光栅则是在磨光的硬质合金上刻许多平行线。
实验室中通常使用的光栅是由上述原刻光栅复制而成的,一般每毫米约250~600条线。
由于光栅衍射条纹狭窄细锐,分辨本领比棱镜高,所以常用光栅作摄谱仪、单色仪等光学仪器的分光元件,用来测定谱线波长、研究光谱的结构和强度等。
另外,光栅还应用于光学计量、光通信及信息处理。
1(测定光栅常数和光波波长光栅上的刻痕起着不透光的作用,当一束单色光垂直照射在光栅上时,各狭缝的光线因衍射而向各方向传播,经透镜会聚相iC B 互产生干涉,并在透镜的焦平面上形成一系列明暗条纹。
A G如图1所示,设光栅常数d=AB的光栅G,有一束平行光与, 光栅的法线成i角的方向,入射到光栅上产生衍射。
从B点作BC垂直于入射光CA,再作BD垂直于衍射光AD,AD与光栅法线所成的夹角为,。
如果在这方向上由于光振动的加强而在F处产生了一个明条纹,其光程差CA+AD必等于波长的整数倍,即: F图1 光栅的衍射 dimsinsin,,,, (1) ,,式中,,为入射光的波长。
当入射光和衍射光都在光栅法线同侧时,(1)式括号内取正号,在光栅法线两侧时,(1)式括号内取负号。
如果入射光垂直入射到光栅上,即i=0,则(1)式变成:dmsin,,, (2) m这里,m=0,?1,?2,?3,…,m为衍射级次,,第m级谱线的衍射角。
m平行光望远镜物镜黄黄绿绿紫紫中央明纹图3 光栅衍射光谱图2衍射光谱的偏向角示意图光栅G在小平台上的位置2(用最小偏向角法测定光波波长如图2所示,波长为的光束入射在光栅G上,入射角为i,若与入射线同在光栅 ,法线n一侧的m级衍射光的衍射角为沪,则由式(1)可知dimsinsin,,,, (3) ,,若以?表示入射光与第m级衍射光的夹角,称为偏向角,,,,,i (4),,i显然,?随入射角i而变,不难证明时?为一极小值,记作,,称为最小偏向角。
一、实验目的1. 了解光栅的基本原理和特性。
2. 掌握光栅成像的实验方法。
3. 通过实验验证光栅成像的原理,并观察不同参数对成像的影响。
二、实验原理光栅成像实验基于衍射光栅原理。
光栅是一种具有周期性结构的光学元件,当光通过光栅时,会发生衍射现象,从而形成一系列明暗相间的条纹。
这些条纹称为光栅衍射条纹,其位置和形状与光栅的参数(如光栅常数、入射光波长等)有关。
实验中,利用光栅成像仪对光栅衍射条纹进行成像,通过改变实验参数,观察光栅成像的变化,从而验证光栅成像的原理。
三、实验仪器与材料1. 光栅成像仪2. 光栅3. 照相机4. 激光器5. 支架6. 记录本、笔四、实验步骤1. 将光栅固定在支架上,调整光栅与激光器之间的距离,使激光束垂直照射到光栅上。
2. 调整光栅成像仪的位置,使成像仪的光敏元件对准光栅衍射条纹。
3. 打开激光器,调整激光束的强度,观察光栅成像仪的成像效果。
4. 通过改变光栅与激光器之间的距离,观察光栅成像的变化。
5. 改变光栅的角度,观察光栅成像的变化。
6. 使用照相机记录不同实验条件下的光栅成像结果。
五、实验结果与分析1. 光栅成像仪能够清晰地成像光栅衍射条纹,说明光栅成像原理正确。
2. 随着光栅与激光器之间距离的增加,光栅成像条纹逐渐变窄,说明光栅成像与光栅常数有关。
3. 当光栅角度发生变化时,光栅成像条纹的形状和位置也随之变化,说明光栅成像与光栅角度有关。
4. 通过实验,验证了光栅成像原理的正确性,并观察了不同参数对成像的影响。
六、实验结论1. 光栅成像实验验证了光栅成像原理的正确性。
2. 光栅成像效果与光栅常数、光栅角度等因素有关。
3. 通过实验,加深了对光栅成像原理的理解,提高了实验操作技能。
七、实验心得本次光栅成像实验让我对光栅成像原理有了更深入的认识。
在实验过程中,我学会了如何调整实验参数,观察光栅成像的变化,并通过实验结果验证了光栅成像原理。
同时,我也体会到了实验操作的重要性,只有熟练掌握实验技能,才能在实验中取得理想的效果。
第1篇一、实验名称光栅衍射实验二、实验目的1. 理解光栅衍射的基本原理,包括光栅方程及其应用。
2. 掌握分光计的使用方法,包括调整和使用技巧。
3. 学习如何通过实验测定光栅常数和光波波长。
4. 加深对光栅光谱特点的理解,包括色散率、光谱级数和衍射角之间的关系。
三、实验原理光栅是由大量平行、等宽、等间距的狭缝(或刻痕)组成的光学元件。
当单色光垂直照射到光栅上时,各狭缝的光波会发生衍射,并在光栅后方的屏幕上形成一系列明暗相间的衍射条纹。
这些条纹的形成是由于光波之间的干涉作用。
根据光栅方程,可以计算出光栅常数和光波波长。
四、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯(连镇流器)4. 光栅常数测量装置5. 光栅波长测量装置五、实验步骤1. 准备工作:检查实验仪器是否完好,了解各仪器的使用方法和注意事项。
2. 调节分光计:根据实验要求,调整分光计,使其达到最佳状态。
3. 放置光栅:将光栅放置在分光计的载物台上,确保其垂直于入射光束。
4. 调节光源:调整低压汞灯的位置,使其发出的光束垂直照射到光栅上。
5. 观察衍射条纹:通过分光计的望远镜观察光栅后的衍射条纹。
6. 测量衍射角:使用光栅常数测量装置,测量衍射条纹的角宽度。
7. 计算光栅常数和光波波长:根据光栅方程,计算光栅常数和光波波长。
8. 重复实验:重复上述步骤,至少进行三次实验,以确保实验结果的准确性。
六、实验数据记录1. 光栅常数(d):单位为纳米(nm)。
2. 光波波长(λ):单位为纳米(nm)。
3. 衍射角(θ):单位为度(°)。
七、实验结果与分析1. 计算光栅常数和光波波长:根据实验数据,计算光栅常数和光波波长。
2. 分析实验结果:比较实验结果与理论值,分析误差产生的原因,如仪器误差、操作误差等。
3. 讨论实验现象:讨论光栅衍射条纹的特点,如条纹间距、亮度等。
八、实验结论1. 通过实验,验证了光栅衍射的基本原理。
2. 掌握了分光计的使用方法,提高了实验操作技能。
光栅衍射实验报告光栅衍射实验报告引言:光栅衍射实验是物理学中非常重要的实验之一,通过观察光通过光栅后的衍射现象,可以深入了解光的波动性质和光的衍射规律。
本次实验旨在通过实验观察和数据分析,验证光栅衍射的理论模型,并探讨光栅衍射实验的应用。
实验装置:本次实验使用的装置主要包括:光源、准直器、光栅、物屏、接收屏等。
光源通过准直器发出的平行光线经过光栅后,会在物屏上产生衍射现象,最后在接收屏上形成干涉条纹。
实验步骤:1. 将光源放置在适当位置,并使用准直器调整光源的发散角,使其发出的光线尽可能平行。
2. 将光栅放置在光源和物屏之间,保持光栅垂直于光线的方向。
3. 调整物屏的位置,使其与光栅平行,并与光栅保持适当的距离。
4. 在接收屏上观察并记录衍射条纹的形状和分布情况。
实验结果与分析:通过实验观察和记录,我们可以看到在接收屏上形成了一系列明暗相间的条纹。
这些条纹是由光栅衍射产生的,其形状和分布情况与光栅的参数有关。
首先,我们可以观察到明暗条纹的交替分布。
这是由于光栅的作用,光栅上的刻线会将入射光线分散成一系列的次级光源,这些次级光源经过衍射后在接收屏上形成干涉条纹。
明条纹对应的是光强较强的区域,暗条纹对应的是光强较弱的区域。
其次,我们可以观察到明条纹的宽度逐渐变窄。
根据理论模型,明条纹的宽度与光栅的间距和入射光的波长有关。
当光栅的间距较小或入射光的波长较大时,明条纹的宽度会相对较宽;反之,当光栅的间距较大或入射光的波长较小时,明条纹的宽度会相对较窄。
通过实验观察,我们可以验证这一理论。
实验应用:光栅衍射实验在科学研究和应用中有着广泛的应用。
其中,光栅衍射技术在光谱学、光学仪器、光学测量等领域中发挥着重要作用。
在光谱学中,光栅衍射技术可以用于分析光的波长和频率。
通过观察光栅衍射的条纹间距,可以计算出光的波长或频率,从而实现光谱分析。
在光学仪器中,光栅衍射技术可以用于制造光栅光谱仪、光栅光谱仪等仪器。
这些仪器可以用于测量光的波长、频率、光强等参数,广泛应用于物理学、化学、生物学等领域。
