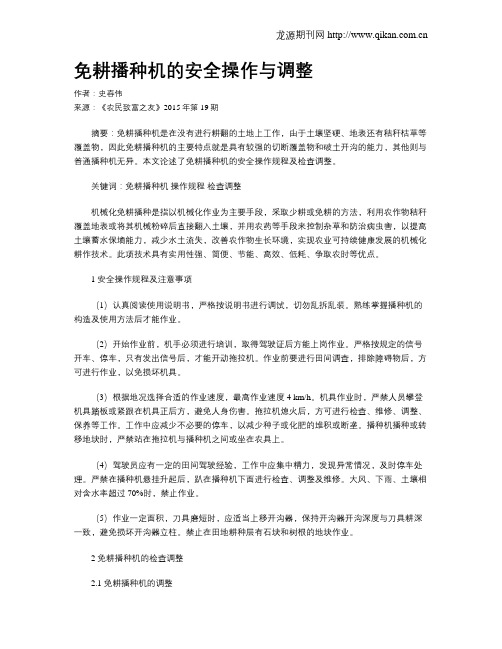

免耕播种机的安全操作与调整作者：史春伟来源：《农民致富之友》2015年第19期摘要：免耕播种机是在没有进行耕翻的土地上工作，由于土壤坚硬、地表还有秸秆枯草等覆盖物，因此免耕播种机的主要特点就是具有较强的切断覆盖物和破土开沟的能力，其他则与普通播种机无异。
本文论述了免耕播种机的安全操作规程及检查调整。
关键词：免耕播种机操作规程检查调整机械化免耕播种是指以机械化作业为主要手段，采取少耕或免耕的方法，利用农作物秸秆覆盖地表或将其机械粉碎后直接翻入土壤，并用农药等手段来控制杂草和防治病虫害，以提高土壤蓄水保墒能力，减少水土流失，改善农作物生长环境，实现农业可持续健康发展的机械化耕作技术。
此项技术具有实用性强、简便、节能、高效、低耗、争取农时等优点。
1 安全操作规程及注意事项（1）认真阅读使用说明书，严格按说明书进行调试，切勿乱拆乱装。
熟练掌握播种机的构造及使用方法后才能作业。
（2）开始作业前，机手必须进行培训，取得驾驶证后方能上岗作业。
严格按规定的信号开车、停车，只有发出信号后，才能开动拖拉机。
作业前要进行田间调查，排除障碍物后，方可进行作业，以免损坏机具。
（3）根据地况选择合适的作业速度，最高作业速度4 km/h。
机具作业时，严禁人员攀登机具踏板或紧跟在机具正后方，避免人身伤害。
拖拉机熄火后，方可进行检查、维修、调整、保养等工作。
工作中应减少不必要的停车，以减少种子或化肥的堆积或断垄。
播种机播种或转移地块时，严禁站在拖拉机与播种机之间或坐在农具上。
（4）驾驶员应有一定的田间驾驶经验，工作中应集中精力，发现异常情况，及时停车处理。
严禁在播种机悬挂升起后，趴在播种机下面进行检查、调整及维修。
大风、下雨、土壤相对含水率超过70%时，禁止作业。
（5）作业一定面积，刀具磨短时，应适当上移开沟器，保持开沟器开沟深度与刀具耕深一致，避免损坏开沟器立柱。
禁止在田地耕种层有石块和树根的地块作业。
2 免耕播种机的检查调整2.1 免耕播种机的调整免耕播种机在使用之前，要进行适当的调整，以适应所播作物的要求。

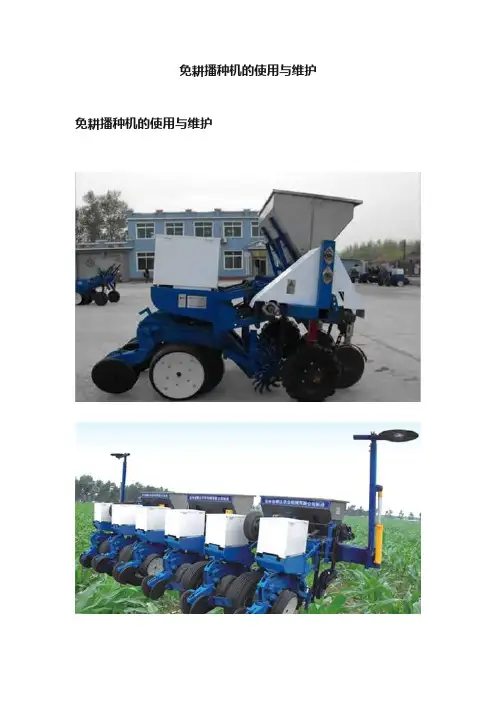

免耕播种机的使用与维护免耕播种机的使用与维护现代社会机械化的发展使人类掌握了强有力的耕作工具，成为“自然的主人”，可以随意改变土地的原有状态，提高劳动生产率和土地生产率。
但是人类和自然的矛盾也愈来愈来突出。
比如耕翻作业除掉残茬杂草固然有利于播种，但同时也破坏了对地面的保护，导致土壤风吹水蚀加剧。
旋耕切碎土壤，创造了松软细碎的种床，但同时又消灭了土壤中的蚯蚓与生物，使土壤慢慢失去活性。
保护性耕作是以机械化作业为主要手段，采取少耕或免耕方法，将耕作减少到只要能保证种子发芽就可以的程度。
保护性耕作推广实施的关键环节之一是需要性能完善、质量可靠的保护性耕作专用机具。
免耕播种机就是其中最重要的配套机具。
这种播种机为牵引式结构，通过两个地轮支撑播种机的重量，并且驱动排种器和排肥器工作。
免耕播种机的工作原理是，通过前边的犁刀圆盘将地面的杂草和秸秆切断，并且在土壤上开出一定深度的沟槽，紧接着后边的双圆盘开沟器在松软的土壤中重新开一个种肥沟，排种器将种子放到沟底，排肥器将肥料施入沟底。
然后让紧随其后的镇压轮覆土镇压。
形成上虚下实的种床条件。
免耕播种机除了要有传统播种机的开沟、施肥、播种、覆土和镇压功能外，还具有良好的清草排堵功能、破茬入土功能、种肥分施功能等等。
经过特殊设计的免耕播种机，机架和工作部件坚固、重量大、破茬入土性能好；犁刀梁错开排列，使开沟器之间的距离大，设计有专门的排肥、防堵装置等；有专门的种肥分施装置，保证种子和肥料之间有足够的距离，在加大施肥量的情况下不烧种子。
我们知道了免耕播种机的工作原理，那么它是由哪些部件组合而成的呢，下面，就让我们了解一下免耕播种机的结构，以及它的组成部分。
免耕播种机由三大部分组成：前面是开沟部分，它的作用是翻耕土壤，挖开播种沟。
中间是施肥、播种部分，前面开沟以后，后面施肥、播种，播种以及施肥的深度可以随意调节；最后面是镇压部分，起到覆土保墒的作用。
免耕播种机主要由下面这些部件组合而成，每一个部件都是必不可少的。

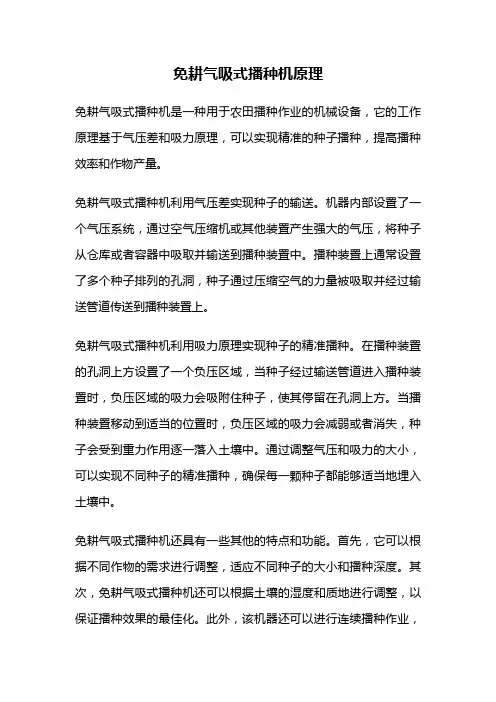

免耕气吸式播种机原理
免耕气吸式播种机是一种用于农田播种作业的机械设备，它的工作原理基于气压差和吸力原理，可以实现精准的种子播种，提高播种效率和作物产量。
免耕气吸式播种机利用气压差实现种子的输送。
机器内部设置了一个气压系统，通过空气压缩机或其他装置产生强大的气压，将种子从仓库或者容器中吸取并输送到播种装置中。
播种装置上通常设置了多个种子排列的孔洞，种子通过压缩空气的力量被吸取并经过输送管道传送到播种装置上。
免耕气吸式播种机利用吸力原理实现种子的精准播种。
在播种装置的孔洞上方设置了一个负压区域，当种子经过输送管道进入播种装置时，负压区域的吸力会吸附住种子，使其停留在孔洞上方。
当播种装置移动到适当的位置时，负压区域的吸力会减弱或者消失，种子会受到重力作用逐一落入土壤中。
通过调整气压和吸力的大小，可以实现不同种子的精准播种，确保每一颗种子都能够适当地埋入土壤中。
免耕气吸式播种机还具有一些其他的特点和功能。
首先，它可以根据不同作物的需求进行调整，适应不同种子的大小和播种深度。
其次，免耕气吸式播种机还可以根据土壤的湿度和质地进行调整，以保证播种效果的最佳化。
此外，该机器还可以进行连续播种作业，
大大提高了农田的作业效率。
总结起来，免耕气吸式播种机利用气压差和吸力原理实现种子的输送和精准播种。
它的工作原理简单而高效，可以提高播种效率和作物产量。
该机器具有调整功能，可以适应不同种子和土壤的需求。
通过使用免耕气吸式播种机，农民可以更好地完成农田的播种作业，提高农作物的产量和质量。

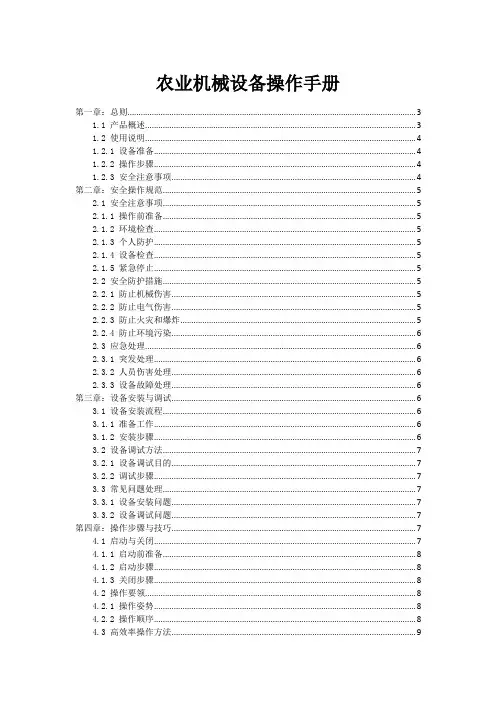

农业机械设备操作手册第一章：总则 (3)1.1 产品概述 (3)1.2 使用说明 (4)1.2.1 设备准备 (4)1.2.2 操作步骤 (4)1.2.3 安全注意事项 (4)第二章：安全操作规范 (5)2.1 安全注意事项 (5)2.1.1 操作前准备 (5)2.1.2 环境检查 (5)2.1.3 个人防护 (5)2.1.4 设备检查 (5)2.1.5 紧急停止 (5)2.2 安全防护措施 (5)2.2.1 防止机械伤害 (5)2.2.2 防止电气伤害 (5)2.2.3 防止火灾和爆炸 (5)2.2.4 防止环境污染 (6)2.3 应急处理 (6)2.3.1 突发处理 (6)2.3.2 人员伤害处理 (6)2.3.3 设备故障处理 (6)第三章：设备安装与调试 (6)3.1 设备安装流程 (6)3.1.1 准备工作 (6)3.1.2 安装步骤 (6)3.2 设备调试方法 (7)3.2.1 设备调试目的 (7)3.2.2 调试步骤 (7)3.3 常见问题处理 (7)3.3.1 设备安装问题 (7)3.3.2 设备调试问题 (7)第四章：操作步骤与技巧 (7)4.1 启动与关闭 (7)4.1.1 启动前准备 (8)4.1.2 启动步骤 (8)4.1.3 关闭步骤 (8)4.2 操作要领 (8)4.2.1 操作姿势 (8)4.2.2 操作顺序 (8)4.3 高效率操作方法 (9)4.3.2 适时调整设备工作状态 (9)4.3.3 保持设备良好状态 (9)4.3.4 培训操作人员 (9)4.3.5 充分利用辅助设备 (9)4.3.6 保持作业现场整洁 (9)第五章：维护保养 (9)5.1 日常维护 (9)5.1.1 清洁 (9)5.1.2 润滑 (9)5.1.3 紧固 (9)5.2 定期检查 (10)5.2.1 检查项目 (10)5.2.2 检查周期 (10)5.3 故障排除 (10)5.3.1 故障分类 (10)5.3.2 故障排除方法 (11)第六章：故障诊断与排除 (11)6.1 故障现象分析 (11)6.1.1 运动异常 (11)6.1.2 噪音和振动异常 (11)6.1.3 温度异常 (11)6.1.4 液压系统故障 (11)6.2 故障原因查找 (11)6.2.1 故障树分析 (11)6.2.2 故障诊断仪检测 (12)6.2.3 经验判断 (12)6.3 排除方法 (12)6.3.1 运动异常排除方法 (12)6.3.2 噪音和振动异常排除方法 (12)6.3.3 温度异常排除方法 (12)6.3.4 液压系统故障排除方法 (12)第七章：配件更换与维修 (12)7.1 常见配件更换 (12)7.1.1 更换原则 (12)7.1.2 更换方法 (12)7.2 维修工具使用 (13)7.2.1 常用工具 (13)7.2.2 使用方法 (13)7.3 维修流程 (13)7.3.1 故障诊断 (13)7.3.2 维修步骤 (14)第八章：技术参数与功能指标 (14)8.1 技术参数解读 (14)8.1.2 尺寸参数 (14)8.1.3 重量参数 (14)8.1.4 工作速度 (14)8.2 功能指标分析 (14)8.2.1 作业效率 (15)8.2.2 适应性 (15)8.2.3 可靠性 (15)8.2.4 耐久性 (15)8.3 功能优化 (15)8.3.1 提高动力系统效率 (15)8.3.2 优化结构设计 (15)8.3.3 采用先进技术 (15)8.3.4 强化售后服务 (15)第九章：环保与节能 (15)9.1 环保措施 (15)9.1.1 减少污染物排放 (16)9.1.2 降低噪声污染 (16)9.1.3 防止土壤污染 (16)9.2 节能操作 (16)9.2.1 合理规划作业路线 (16)9.2.2 优化作业速度与负荷 (16)9.2.3 适时维护与保养 (16)9.2.4 使用节能型农业机械 (16)9.3 节能效果评估 (16)9.3.1 能源消耗分析 (17)9.3.2 节能效果评估指标 (17)9.3.3 节能效果改进措施 (17)第十章：用户服务与支持 (17)10.1 服务承诺 (17)10.2 用户培训 (17)10.3 技术支持与咨询 (18)第一章：总则1.1 产品概述农业机械设备作为现代化农业生产的重要组成部分，对于提高农业生产效率、降低劳动强度、保证农业生产安全具有重要意义。
Fertilizer and Seed SpreaderACCURA1600be strong,beKUHN.br7ACCURA 1600 -SIMPLE AND EFFICIENT2TRIANGULAR DISTRIBUTION PROFILEThe CDA system creates a triangular distribution profile,in which the total distribution width is actually much larger than the defined working width.On the next pass,it “fills in”the edges of the triangle for even distribution in the field.Triangular dispersion patterns create wide working widths and precise material placement,even in windy conditions.The triangular distribution profile reduces the impact of conduction errors, waste of inputs and poisoning of plants due to excess fertilizersThe Accura 1600offers excellent application rate control,high quality distribution patterns and easy adjustments.This simple and affordable machine helps to maximize the yield potential of your crops,reducing input costs.Compact and maneuverable,it is a great option for mixed farms,special crops and operations with grain crops in smaller areas,providing wide working widths with precision.COAXIAL DISTRIBUTION ADJUSTMENT -CDAWith the exclusive and patented system CDA -Adjustment of Coaxial Distribution,it is the only one in the Brazilian market that manages to provide a coefficient of variation within European standards,below 12.5%.Two features make the CDA system unique:1.Distribution width adjustment system,which allows quick adaptation of various fertilizers and working widths,adjusting the fertilizer deposition point on the discs.It is an extremely ergonomic system,which does not require the adjustment of the blade of the discs.2.The floodgates are designed close to the center of the discs,allowing several points of supply for the reeds.This helps to ensure a constant flow of fertilization and a uniform pattern.ISOBUSThe software is simple to set up and the machine can work with any terminal that meets the appropriate industry standards.All of this results in an excellent return on investment foryou.53126IMPORTANT POINTSDifferent fertilizers, rates and widths, the Coaxial Distribution Adjustment system, helps to face these challengesThe agitator regulates the supply and promotes the flow of fertilizers. Rotating at 17 rpm,reduces damage and prevents dust formationConductive brush ensures product flow to the vanes. Deflectors reduce turbulence to ensure uniform flow Sealed gearbox prevents contaminationModifies the working width in a few seconds, changing the fertilizer drop point on the disc80°Progressive opening of the outlets creates a variation in the '' supply angle ''. High accuracy at any rate and speed445613I m p r e s s o n o B r a s i l -Y 92N 01G BAccura 1600Type ofhitch3 points Minimum tractor lift capacity (kg) 2.500 kg Disc drive system and agitator Mechanic Capacity (L)1.600Working width (m)12 –36 Standard distribution disc S8Activation of the outletsHydraulic Electronic Adjustment of the application rate Up to 475 kg / m (depending on product density)Outlet opening systemHydraulic actuator Electromechanical ActuatorHydraulic connections required on the tractor 2 double-acting valvesDisplayISOBUS (Optional display availability) *Adjusting the working width Manual or Automatic (with ISOBUS display)Hopper material Polyethylene Dimensions (m)1,30 x 1,53 x 2,37Distribution systemCoaxial Distribution Adjustment -CDARecommended working speeds (km/h))8 to 12Fertilizer identification guide anddistribution tablesApproximate empty weight (kg)350Standard OptionalSIMPLES E EFICIENTEACCURA 1600ESPECIFICAÇÕES TÉCNICASS2(12-18 m)S4 (18-24 m)S6(24-32 m)S8(30-36 m)DISTRIBUTION DISCSThe values shown are approximate. The exact distance depends on the propagation of the material. Consult the tables to determine the required disc for a specific material. Always use high quality fertilizer for long working lengths.*With electronic drive -ISOBUS, there is the availability of the Raven CR7 or Trimble GFX-750 displayKUHN DO BRASIL S.AArno Pini St, 1380, Passo Fundo -RSKuhn reserves the right to change its products,specifications and options without prior notice,free from the obligation to update previously marketed products.The images are illustrative and may contain options and versions different from the one presented,consult a Kuhn dealer for detailed information on the factory.The machines and equipment in this prospectus may be covered by at least one patent and /or a registered model.The marks mentioned in this document may be protected in one or more countries.For more information on KUHN products visit:.br.brKUHN dealerAlso find KUHN on social networks。
2BKQ-1型牵引式抗旱播种机使用说明书尊敬的用户：欢迎使用本厂生产的2BKQ-1型牵引式抗旱播种机。
该产品是我厂最新研制的新型产品，已经通过吉林省农业机械鉴定站鉴定。
该产品是与四轮拖拉机为配套动力的抗旱播种机，适用于垄作地区播种玉米、高粱等作物，春旱时播种机可与灌溉车配套使用。
该产品主要由机架、排种器、地轮等组成，其结构简单，操作方便，株距可根据需要进行调整。
一、安全警告标志及安全规则（一）安全警告标志1、初次使用2BKQ-1型牵引式抗旱播种机前，必须详细阅读使用说明书，明确安全操作规程和安全警告标志所提示的内容。
2、使用时请注意如下安全警告标志，该警告标志的危险图形提示操作者不得打开或拆下防护罩，不能将手伸入链条装置内，否则可能伤害操作者。
3、安全标志损坏或丢失时，用户应向经销商或厂家索取，并及时将安全标志粘贴在机器原有位置上。
4、当更换粘贴有安全标志的配件时，应将原安全标志重新粘贴在更换后的配件上，其位置不变。
（二）安全规则1、作业前应进行整机试运转，试运转时应注意检查各部位是否有异常声响和震动。
2、播种作业时，机具严禁倒退和转弯。
3、作业时播种机的操作者严禁用手或工具捅拨排种器或其他工作部件，以免发生人身伤害和机具损害。
4、机具发生故障时应立即停车检查，排除故障方可继续作业。
5、工作时严禁拆卸防护罩。
6、播种时播种机用软钢丝与拖拉机连接，运输时应该车上运输不要在平地上进行拖拽。
7、地头转弯时，必须先分离牙嵌式离合器，操作人员手扶运输牵引杆，把播种机后部抬起后利用地轮转向。
8、操作人员应扎紧衣服和袖口，长发者应戴防护帽。
9、严禁酒后、未成年人、疲劳者作业。
二、用途及特点1、排种器离地面间隙小，投种更准确。
2、传动系统有牙嵌式离合器，播种机在运输或地头转弯时可以切断排种器动力。
三、主要技术参数四、安装与调整2BKQ-1型牵引式抗旱播种机出厂后将地轮、种箱、牵引安装，调整后即可使用。
正确合理使用调整机械，处于良好的农机技术状态，才能保证作业质量，减少故障，并延长使用寿命。

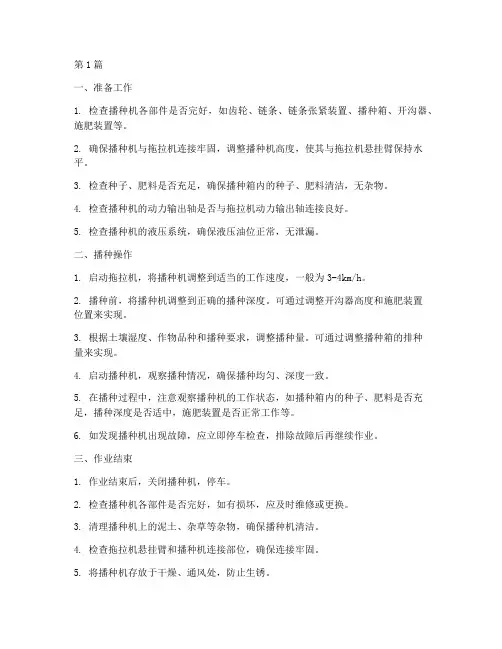

第1篇一、准备工作1. 检查播种机各部件是否完好，如齿轮、链条、链条张紧装置、播种箱、开沟器、施肥装置等。
2. 确保播种机与拖拉机连接牢固，调整播种机高度，使其与拖拉机悬挂臂保持水平。
3. 检查种子、肥料是否充足，确保播种箱内的种子、肥料清洁，无杂物。
4. 检查播种机的动力输出轴是否与拖拉机动力输出轴连接良好。
5. 检查播种机的液压系统，确保液压油位正常，无泄漏。
二、播种操作1. 启动拖拉机，将播种机调整到适当的工作速度，一般为3-4km/h。
2. 播种前，将播种机调整到正确的播种深度。
可通过调整开沟器高度和施肥装置位置来实现。
3. 根据土壤湿度、作物品种和播种要求，调整播种量。
可通过调整播种箱的排种量来实现。
4. 启动播种机，观察播种情况，确保播种均匀、深度一致。
5. 在播种过程中，注意观察播种机的工作状态，如播种箱内的种子、肥料是否充足，播种深度是否适中，施肥装置是否正常工作等。
6. 如发现播种机出现故障，应立即停车检查，排除故障后再继续作业。
三、作业结束1. 作业结束后，关闭播种机，停车。
2. 检查播种机各部件是否完好，如有损坏，应及时维修或更换。
3. 清理播种机上的泥土、杂草等杂物，确保播种机清洁。
4. 检查拖拉机悬挂臂和播种机连接部位，确保连接牢固。
5. 将播种机存放于干燥、通风处，防止生锈。
四、注意事项1. 操作播种机前，必须熟悉播种机的结构、原理和操作方法。
2. 操作过程中，注意安全，防止发生意外伤害。
3. 播种时，确保播种机与拖拉机同步运行，避免播种不均匀。
4. 播种过程中，如遇特殊情况，应立即停车处理。
5. 播种结束后，及时清理播种机，确保下次作业顺利进行。
6. 定期对播种机进行保养、维护，延长使用寿命。
通过以上操作规程，可以确保播种机作业的顺利进行，提高播种质量和效率，为农业生产提供有力保障。
第2篇一、操作前的准备工作1. 检查播种机各部件是否完好，如齿轮、链条、传动带等，确保其运行正常。

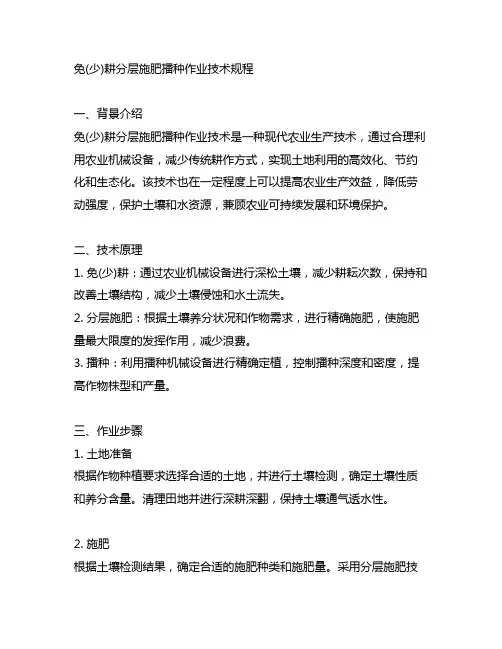

免(少)耕分层施肥播种作业技术规程一、背景介绍免(少)耕分层施肥播种作业技术是一种现代农业生产技术，通过合理利用农业机械设备，减少传统耕作方式，实现土地利用的高效化、节约化和生态化。
该技术也在一定程度上可以提高农业生产效益，降低劳动强度，保护土壤和水资源，兼顾农业可持续发展和环境保护。
二、技术原理1. 免(少)耕：通过农业机械设备进行深松土壤，减少耕耘次数，保持和改善土壤结构，减少土壤侵蚀和水土流失。
2. 分层施肥：根据土壤养分状况和作物需求，进行精确施肥，使施肥量最大限度的发挥作用，减少浪费。
3. 播种：利用播种机械设备进行精确定植，控制播种深度和密度，提高作物株型和产量。
三、作业步骤1. 土地准备根据作物种植要求选择合适的土地，并进行土壤检测，确定土壤性质和养分含量。
清理田地并进行深耕深翻，保持土壤通气透水性。
2. 施肥根据土壤检测结果，确定合适的施肥种类和施肥量。
采用分层施肥技术，根据作物生长期和产量需求，分层施入有机肥、无机肥和微量元素肥料。
3. 土壤整理利用免(少)耕作业机械，进行土壤整理，保持土壤透气性和保水性。
4. 播种选择适合作物种植的时间，利用播种机械进行精确定植作业，控制播种深度和行距，以确保作物的生长和产量。
5. 灌溉根据作物生长需要进行合理灌溉，保持土壤湿润和养分供给。
6. 病虫害防治及时对作物进行病虫害的防治，保证作物生长和产量。
7. 管理定期对作物进行管理，包括除草、松土、施肥、灌溉等，保证作物的健康生长。
四、技术特点1. 环保高效：减少土地耕作，减少土壤侵蚀和水土流失，节约化肥和农药使用，减少对环境的污染。
2. 保护土壤：减少传统耕作方式对土壤的破坏，保持和改善土壤结构，提高土壤肥力。
3. 减少劳动强度：大幅减少耕作次数，减轻农民的劳动强度，节约人力和时间成本。
4. 提高产量：精确施肥和定植，使作物生长在最适宜的环境中，提高作物产量和品质。
五、适用范围该技术适用于小麦、玉米、大豆、水稻等农作物的种植。
目录前言………………………………………………………….第 2 页播种机的适用条件………………………..….…………..第 3 页主要技术规格和参数……………………………………….第 4 页水稻大棚精量播种机(手动)的安装与调试…..………….第 5 页水稻大棚半自动播种机(半自动)的安装与调试…..…….第 7 页常见故障及排除方法 (10)日常维护与保养 (10)产品清单及随机工具 (11)客户资料单 (12)售后服务单 (13)一、前言水稻育秧播种机是水稻育秧作业广泛使用的农用机械，可有效提高生产效率，保证育秧质量、降低劳作强度，全面提升农业生产机械化程度，是农业发展必不可少的诸多农用机械中的一种。
为使水稻育秧秧盘内秧苗达到最佳科学合理的密度，实现水田单位面积产量和品质的新突破，让广大农户获得更好的经济效益，我公司与黑龙江农恳建三江859农场针对传统播种机播种不均、播量偏大、弱苗插秧、浪费种子等问题，经过几年的研究实验，现研制出本专利产品---水稻精密播种机、水稻大棚半自动播种机及播种机可滚动式滑道，此些产品填补了国内空白，产品优势：1、播种均匀，每平方厘米种子2-3粒；2、节约种子，每亩节约种子约1公斤；3、节约人工补苗费；4、秧苗健壮，满足水田高产要求；5、降低劳动强度、提高工作效率。
二、播种机的适用条件项目适用条件育苗床土床土请选择使用5mm精度的筛子床表面请尽量保持均匀床土标准上是距育苗箱的边缘10mm处稻种要除去播种中的垃圾、芒草和枝梗。
芒占播种轮沟槽内空间的大小,决定种子的数量,芒长会造成播种断空种子的湿度决定种子之间的黏度,黏度过大不利于种子有效的下落入播种轮沟槽内苗床播种前置床要平整并浇透水接近饱和状态大棚大棚宽度为6.5米大棚内纵向中心线和大棚边要用硬化材料铺设（如红砖、混凝土地砖等）大棚两侧支架禁止倒伏、弯曲三、播种机主要技术规格和参数项目水稻大棚精量播种机（手动）水稻大棚半自动播种机（半自动）机器型号MR-BZ840B 2BJ-840 播量调节范围125-150 g/标准盘125-150 g/标准盘外形尺寸1000×260×270(mm) 1000×360×450(mm)配套动力人力36V蓄电池整机重量19kg 50kg工作效率4-5栋/工作日6-7栋/工作日注:工作效率中“栋”指标准水稻育秧大棚“6.5米×60米”为一栋四、水稻大棚精量播种机（手动）的安装、调试与操作1、滑道扳手的安装用户根据操作习惯选择左侧或右侧安装；2、推杆的安装推杆先和播种机横梁的螺母拧上，再将左右拉筋与连杆固定；3、挡板升降装置的调试a.挡板升降装置用于调整播种机播量的大小。
农业机械-免耕播种机的使用与维护一、调整与使用全面掌握免耕播种机的正确使用和维护方法，对保证作业质量，减少故障发生，延长使用寿命，降低生产成本，提高作业效率和经济效益都十分重要。
（一）施肥量的调整这项调整是靠更换链轮改变传动比来实现。
根据使用说明书中或肥箱端部的施肥量参考表，选定相应施肥量所对应链轮齿数，扳动张紧轮手柄使链条松弛，将链条挂到相应链轮上即可。
（二）施肥位置调整1、施肥深度确定好牵引点的高度，松开固定施肥的位置，上移施肥支臂，施肥深度变浅，下移则变深，调整后紧固顶丝。
2、种肥间隔距离即播种沟与施肥沟的距离，松开深浅调节库U型卡子螺母，左、右移动深浅调节库，带动施肥开沟器左右移动改变种肥间隔距离，调整后紧固螺母。
（三）播种株距调整这项调整也是靠更换链轮改变传动比来实现的。
根据使用说明书中或肥箱端部的播种株距参考表，选定相应播种株距所对应链轮齿数，扳动张紧轮手柄使链条松弛，将链条挂到相应链轮上即可。
（四）播种深度调整向下按或上提播种深度调整手柄，手柄上的定位凸耳脱离定位齿板，向前移动，播种深度变浅，向后移动，播种深度加深；确定位置后松开播种深度调整手柄，手柄上的定位凸耳在弹簧力作用下进入定位齿板；每移动一个齿改变开沟深度1厘米，播种深度调整范围为3—10厘米。
（五）镇压强度调整镇压强度分轻度、中度、重度、超重度四级。
原则是保证土壤与种子紧密接触；向后移动手柄，镇压强度加大，反之则减轻。
其方调整法是：向后拉动调整手柄使其脱离定位槽，选择某一级别的定位槽，将其卡人槽中，实现镇压强度的调整。
（六）传动轮摩擦力调整日前大多数的免耕播种机采用上置传动机构，设置了传动轮，作业时传动轮与地轮接触产生摩擦力，驱动排种、排肥机构转动。
其调整方法是：缩短丝杠工作长度，拉簧拉力增强，摩擦力加大；延长丝杠工作长度，拉簧拉力减弱，摩擦力减小。
（七）播种监视器的使用1、电源的连接在显示器上引出两条线，红色的与拖拉机蓄电池正极连接，黑色的与拖拉机蓄电池负极连接。
2BKQ-1型牵引式抗旱播种机使用说明书尊敬的用户：欢迎使用本厂生产的2BKQ-1型牵引式抗旱播种机。
该产品是我厂最新研制的新型产品，已经通过吉林省农业机械鉴定站鉴定。
该产品是与四轮拖拉机为配套动力的抗旱播种机，适用于垄作地区播种玉米、高粱等作物，春旱时播种机可与灌溉车配套使用。
该产品主要由机架、排种器、地轮等组成，其结构简单，操作方便，株距可根据需要进行调整。
一、安全警告标志及安全规则（一）安全警告标志1、初次使用2BKQ-1型牵引式抗旱播种机前，必须详细阅读使用说明书，明确安全操作规程和安全警告标志所提示的内容。
2、使用时请注意如下安全警告标志，该警告标志的危险图形提示操作者不得打开或拆下防护罩，不能将手伸入链条装置内，否则可能伤害操作者。
3、安全标志损坏或丢失时，用户应向经销商或厂家索取，并及时将安全标志粘贴在机器原有位置上。
4、当更换粘贴有安全标志的配件时，应将原安全标志重新粘贴在更换后的配件上，其位置不变。
（二）安全规则1、作业前应进行整机试运转，试运转时应注意检查各部位是否有异常声响和震动。
2、播种作业时，机具严禁倒退和转弯。
3、作业时播种机的操作者严禁用手或工具捅拨排种器或其他工作部件，以免发生人身伤害和机具损害。
4、机具发生故障时应立即停车检查，排除故障方可继续作业。
5、工作时严禁拆卸防护罩。
6、播种时播种机用软钢丝与拖拉机连接，运输时应该车上运输不要在平地上进行拖拽。
7、地头转弯时，必须先分离牙嵌式离合器，操作人员手扶运输牵引杆，把播种机后部抬起后利用地轮转向。
8、操作人员应扎紧衣服和袖口，长发者应戴防护帽。
9、严禁酒后、未成年人、疲劳者作业。
二、用途及特点1、排种器离地面间隙小，投种更准确。
2、传动系统有牙嵌式离合器，播种机在运输或地头转弯时可以切断排种器动力。
三、主要技术参数四、安装与调整2BKQ-1型牵引式抗旱播种机出厂后将地轮、种箱、牵引安装，调整后即可使用。
正确合理使用调整机械，处于良好的农机技术状态，才能保证作业质量，减少故障，并延长使用寿命。
一种多功能免耕施肥播种机的使用和保养摘要：随着国家土地免耕政策的逐步推广，免耕、施肥和播种一体机的需求逐步增加，本文介绍了一种多功能免耕施肥播种机的调整和使用。
关键词：免耕；施肥；播种机。
小麦作为我国的主要粮食作物，小麦的施肥和播种直接影响后期的产量，因此开发一款能一次实现灭茬或旋耕埋茬、开沟、施肥、播种、镇压等多道工序的播种机尤为重要。
该产品具有直接在作物茎秆切碎还田后的玉米茬和稻茬地里免耕或埋茬播种小麦、在小麦茬地里免耕或埋茬播种稻麦、豆类（玉米）等作物。
1.工作原理工作时，拖拉机的后动力输出轴连接万向传动轴，并通过齿轮箱总成驱动滑切刀轴总成高速旋转，在灭茬和浅旋埋茬的同时开出4cm左右宽、10～12cm深的带状种床，并分离秸秆和残茬于种沟两侧地表。
同时，地轮总成通过链传动机构带动排种（肥）器转动，排出肥料和种子，在投肥开沟器和投种管的共同作用下实现施肥与播种，地轮同时作为镇压轮沿沟带进行镇压，一次完成灭茬或埋茬整地、开沟、施肥、播种、覆土、镇压等作业。
2.使用前的准备2.1检查作业地块。
地块基本平整，无明显大凹坑，地表前茬秸秆粉碎后抛洒均匀，方便机具作业。
2.2检查机具各零部件。
各零部件无缺陷，各紧固件无松动，安装正确。
2.3齿轮箱加N460中负荷工业齿轮油（油面淹没大锥齿轮1/2齿宽至整个齿宽，约13-15升），传动轴十字轴、传动链座、地轮和刀轴轴承等转动部位润滑脂填充量不超过轴承空间的1/2。
2.4拖拉机倒退并对准播种机悬挂架中部，将拖拉机下拉杆提升至适当的高度倒车至能与播种机左右悬挂销连接为止，安装好传动轴，和拖拉机悬挂销轴。
3.播种前调整3.1播种机左右水平的调整：在平坦地面降低播种机，使免耕刀尖接近地面，调整拖拉机悬挂架左右提升杆，使播种机左右两侧刀尖及开沟器铲尖离地面高度一致。
3.2播种机前后水平的调整：播种机达到要求工作耕深时，前后应处于同一水平面，此时传动轴与机具水平面的夹角在±10o的范围内，否则应调整拖拉机的上拉杆。
- I - 概 述 一、产品简介 1、2BMYF-4/2玉米免耕施肥播种机适于我国黄淮海地区的免耕播种作业，与22kW以上轮式拖拉机配套，在未耕地或有作物残茬覆盖地进行玉米施肥播种。可一次进地完成尖角开沟侧深施肥、双圆盘开沟施肥播种、覆土器覆土、镇压轮仿形镇压等工序。 该机农艺技术先进、通用性广，具有结构设计合理、田间通过性能好、安装调整使用方便、播深一致、性能可靠、多级变速，株行距可调、作业效率高等特点，是免耕施肥播种玉米的理想作业机具。 2、该机采用新型气吹式排种器，结构简单，设计独特，技术含量高。依靠种子自重和气流辅助力将种子充入型孔，且型孔较大，因此充种性能优越，对种子形状尺寸要求不严，适应性好；对风压波动适应性好，风机动力消耗小，无地头漏播现象；利用气嘴射出的气流将多余种子吹掉，实现了单粒精播、节省种子、苗齐苗壮；在较高作业速度下，排种性能良好，不损伤种子，通过改变排种轮轮速可调节株距，可适用于多种种植密度。排种器由两个地轮总体驱动，避免了单体轮打滑造成的驱动失效。 3、机架采用力双梁矩形框架结构，强度大，刚性好，不变形。整机配置协调紧凑，组建布局合理有序，安装调整方便。 4、该机施肥开沟器上装有主动式杆状滚筒，动力由地轮提供，抛物线形的滚筒能有效防止秸秆杂草对开沟器的缠绕，具有良好的防堵效果。位于施肥开沟器与播种圆盘之间的栅板分禾器，可以有效的阻挡滚筒转动抛出的秸秆杂草，保证圆盘顺利入土，有效避免晾种，提高播种质量。 5、播种单体组件采用了平行四杆机构，单体浮动仿形；限深轮兼起到镇压作用，与播种单体连接部位设计了丝杆式播深调节机构，便于播深调节；整机田间通过性好，各行播深一致，调整简便精确。 6、融合德国风机的先进技术，风机系统机构先进、噪声小、吹风量大、正压值高、工作可靠。采用一级传动方案，结构简化。 7、采用塔轮式变速播种调节机构和螺杆轴套式肥量调节机构，提高了种肥播量调整的方便性和准确性。 二、预期用途 本产品主要用于在未耕地或有作物残茬覆盖地进行玉米施肥播种，用于其它作业均与本产品的预期用途相违背。 本机器只能有熟悉机器特性，并具有相关安全操作知识的人员操作、保养和维修。 - II -
任何时候都必须遵守防止发生意外的规则和其它安全规定。 对收获机的擅自改制或用于其它作业而导致机器可靠性降低，机器损坏或人身伤害，生产厂家概不负责。 - III - 目录
1.安全注意事项及警示------------------------------------------------------------1 2.主要技术规格---------------------------------------------------------------------5 3.构造及作用------------------------------------------------------------------------9 4.安装方法--------------------------------------------------------------------------17 5.调试方法------------------------------------------------------------------------- 23 6.操作规范------------------------------------------------------------------------- 33 7.维护保养------------------------------------------------------------------------- 36 8.常见故障及排除方法---------------------------------------------------------- 39 9.传动说明------------------------------------------------------------------------- 41 10.易损件清单---------------------------------------------------------------------44 - 1 -
1.安全注意事项及警示 1.1总则 企业执行标准按GB/T20865-2007 1.1.1、机务人员必须遵守机务安全规程。 1.1.2、机手必须认真阅读本使用说明书，在充分了解机具的性能、构造以及调整、使用、维护、保养和安全方面的相关要求后，方可操作。 1.1.3、与风机配套的拖拉机动力输出轴转速为540转/分钟，严禁使用高于此转速的动力输出轴，以免发生危险。 1.1.4、结合动力输出轴时动作要柔和，听到异常响动应立即切断。 1.1.5、机具未提升严禁转向，播种机组严禁急转弯。 1.1.6、机具工作时，严禁靠近转动部位，如转动轴、链轮等处，尤其是万向节附近。检查、保养、排除故障时，必须停机确保安全 1.1.7、机具升起时，严禁在机具下面进行维修保养。 1.1.8、避免随意拆卸排种器，严禁在风机未工作的情况下转动地，以免造成排种盘卡死。 1.1.9、种子要求用干种，种、肥内不得混有铁丝、石块等物，大面积播种前应进行试播种。 1.1.10、加入种子和肥料或清除剩余种子和肥料必须停机进行，每次播种完成后应卸出种箱内的种子。 1.1.11、作业前应清除田间大石块、木桩等障碍物，播种时不可倒退，以免损坏机具。. - 2 -
1.2安全标志 1.2.1安全标志及释义 （1）安全标志一（粘贴于万向轴安全护罩上） 说明：播种机工作时（风机转动时），严禁在万向轴安全 罩上站人、跨越或用其他工具接触万向轴，以免 造成人身伤害。 （2）安全标志二（粘贴于机具两侧的种箱上和靠 近传动部件的位置。） 说明：播种机工作时，应与机具保持一定距离，严禁手触 摸转动部件，以免造成人身伤害 （3）安全标志三（粘贴于左右肥箱前面和后面， 驾驶员和调试机具人员易于看到的位置上） 说明：严禁在风机未工作的情况下转动地，以免造成排种 盘卡死；播种机工作时，严禁倒退，以免损毁机具！
（4）安全标志四（粘贴于排种器外壳上） 说明：避免在排种器已安装在机具上的情况下，拆卸排种 器，造成其内部零件丢失和安装困难。
1.2.2安全标志的相关规定 （1）、各个安全标志在机器上的粘贴位置应正确、明显，且应粘贴牢固。 （2）、机器在使用期间各个安全标志应保持清晰、易见。 - 3 -
（3）、各个安全标志丢失或不清楚时，应及时进行更新。 （4）、更换新部件时，新部件上应带有制造厂的安全标志。
2、主要技术规格 2.1、型号及说明
2.2主要技术参数 序号 项目 单位 规格参数 1 产品型号 / 2BMYF-4/2 2 外形尺寸（长×宽×高） mm 1740×2370×1283 3 结构质量 kg 400-500 4 行距 cm 60-70可调 5 粒距（玉米）（穴距） cm 21-38 6 种肥间距 cm 5 7 工作行数 行 4 8 工作幅宽 cm 240-280
9 排种器 型式 / 气吹式 数量 个 4
10 排肥器 型式 / 外槽轮式 数量 个 4 11 传动机构 形式 / 地轮传动 12 排种开沟器 型式 / 双圆盘 13 排肥开沟器 型式 / 尖角
14 地轮 型式 / 人字胎5.00-10 直径 mm 50 轮缘宽度 mm 13.7 - 4 -
序号 项目 单位 规格参数 15 防堵工作部件型式 / 主动滚筒 16 配套动力范围 kW 30-48 17 种子箱容积 L 10×行数 18 肥料箱容积 L 55.5×2 19 生产效率 hm2/h 0.9-1.5 20 运输间隙 mm ≥350 21 输种管型式 / 导种管 22 输肥管型式 / 塑料软管
3、构造及作用 3.1、整机机构
2BMYF-4/2型玉米免耕施肥播种机主要是由机架总成1、施肥部件2、防堵总成3、风机总成4、肥箱总成5、传动系统6、吹气分流管道7、仿形机构8、开沟圆盘9、覆土装置10、气吹式排种器11,、支撑轮总成12、镇压机构13等主要零部件组成。
3.2、防堵总成 防堵总成主要是由机架梁1、U型卡2、开沟铲柄3、铲柄固定架4、驱动轴固定板5、分禾栅板6、开沟器7、滚筒与滚筒 - 5 -
轴8、锥齿轮9、轴承盖10、驱动轴11等主要零部件组成。 防堵装置主要依靠滚筒主动转动，依靠向心力，将麦茬甩离开沟器，分禾栅板主要防止麦茬影响后方圆盘开沟器开沟，从而使整机在麦茬地里有良好的工作性能。
3.3、风机总成 风机总成主要是由风机1、立式轴承座2、风机架3、风机传动轴4、轴承座固定座5、传动大带轮6、传动带7、风机调整板8、风机固定板9、传动小带轮10等主要零部件组成。 拖拉机动力输出轴与风机传动轴依靠万向节连接，然后通过大小带轮将动力传给风机，带动其工作。通过上下移动风机调整板位置，调整风机位置，张紧传动带。
3.4、支撑轮总成 支撑轮总成主要是由地轮1、传动链轮2、地轮架3、调节螺杆4、后螺杆调节转轴5、传动链张紧装置6、支撑轮上固定架7、前螺杆调节转轴8、轴承9、U型栓10支撑轮下固定架11等主要零部件组成。 支撑轮总成起到支撑整机的作用，并且为排种器、排肥器、防堵装置提供动力；通过调节螺杆调整地轮的高度，让其与地面贴合；张紧装置对地轮的传动链进行张进，保证良好的转动性能。
