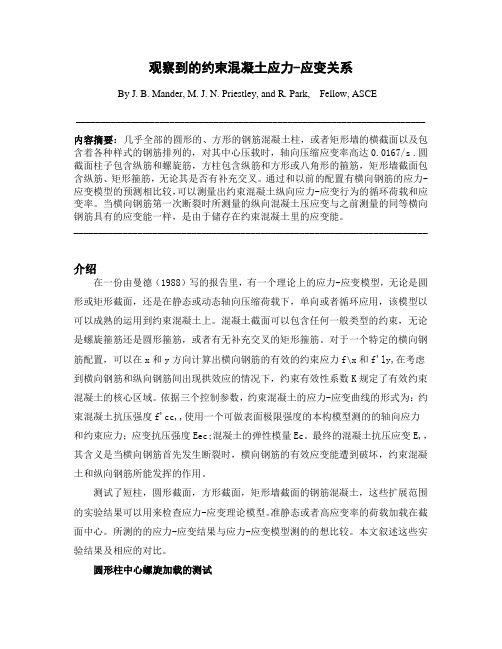

观察到的约束混凝土应力-应变关系By J. B. Mander, M. J. N. Priestley, and R. Park, Fellow, ASCE_______________________________________________________________________ 内容摘要：几乎全部的圆形的、方形的钢筋混凝土柱，或者矩形墙的横截面以及包含着各种样式的钢筋排列的，对其中心压载时，轴向压缩应变率高达0.0167/s .圆截面柱子包含纵筋和螺旋筋，方柱包含纵筋和方形或八角形的箍筋，矩形墙截面包含纵筋、矩形箍筋，无论其是否有补充交叉。
通过和以前的配置有横向钢筋的应力-应变模型的预测相比较，可以测量出约束混凝土纵向应力-应变行为的循环荷载和应变率。
当横向钢筋第一次断裂时所测量的纵向混凝土压应变与之前测量的同等横向钢筋具有的应变能一样，是由于储存在约束混凝土里的应变能。
________________________________________________________________________介绍在一份由曼德（1988）写的报告里，有一个理论上的应力-应变模型，无论是圆形或矩形截面，还是在静态或动态轴向压缩荷载下，单向或者循环应用，该模型以可以成熟的运用到约束混凝土上。
混凝土截面可以包含任何一般类型的约束，无论是螺旋箍筋还是圆形箍筋，或者有无补充交叉的矩形箍筋。
对于一个特定的横向钢筋配置，可以在x和y方向计算出横向钢筋的有效的约束应力f\x和f'ly,在考虑到横向钢筋和纵向钢筋间出现拱效应的情况下，约束有效性系数K规定了有效约束混凝土的核心区域。
依据三个控制参数，约束混凝土的应力-应变曲线的形式为：约束混凝土抗压强度f'cc,,使用一个可做表面极限强度的本构模型测的的轴向应力和约束应力；应变抗压强度Eec;混凝土的弹性模量Ec。
最终的混凝土抗压应变E,，其含义是当横向钢筋首先发生断裂时，横向钢筋的有效应变能遭到破坏，约束混凝土和纵向钢筋所能发挥的作用。
