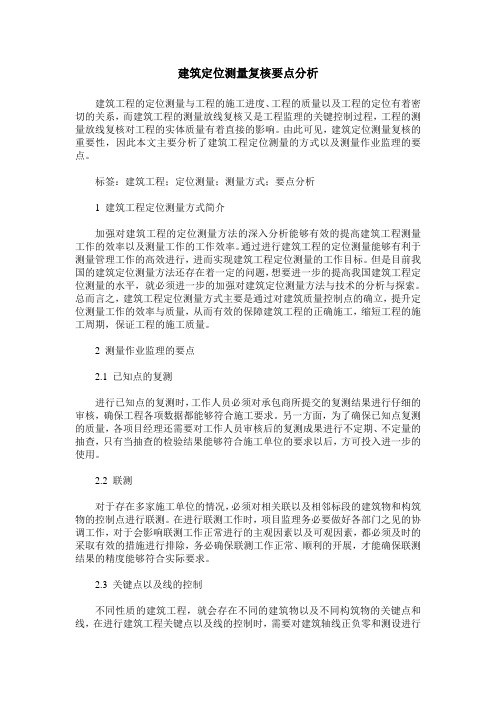

建筑定位测量复核要点分析建筑工程的定位测量与工程的施工进度、工程的质量以及工程的定位有着密切的关系，而建筑工程的测量放线复核又是工程监理的关键控制过程，工程的测量放线复核对工程的实体质量有着直接的影响。
由此可见，建筑定位测量复核的重要性，因此本文主要分析了建筑工程定位测量的方式以及测量作业监理的要点。
标签：建筑工程；定位测量；测量方式；要点分析1 建筑工程定位测量方式简介加强对建筑工程的定位测量方法的深入分析能够有效的提高建筑工程测量工作的效率以及测量工作的工作效率。
通过进行建筑工程的定位测量能够有利于测量管理工作的高效进行，进而实现建筑工程定位测量的工作目标。
但是目前我国的建筑定位测量方法还存在着一定的问题，想要进一步的提高我国建筑工程定位测量的水平，就必须进一步的加强对建筑定位测量方法与技术的分析与探索。
总而言之，建筑工程定位测量方式主要是通过对建筑质量控制点的确立，提升定位测量工作的效率与质量，从而有效的保障建筑工程的正确施工，缩短工程的施工周期，保证工程的施工质量。

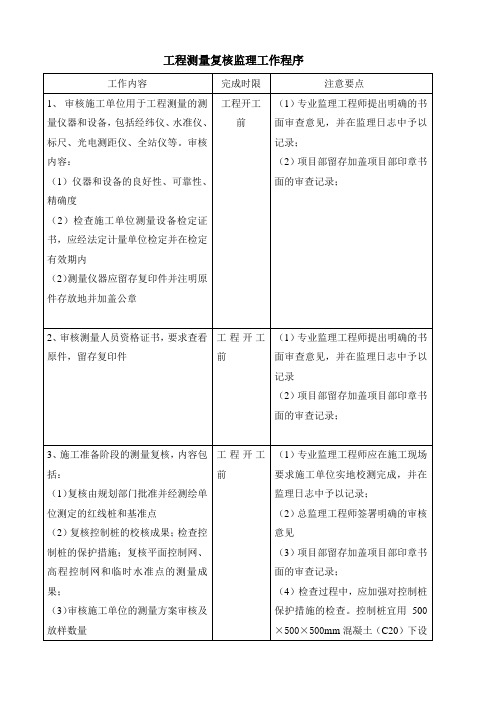

2 测量作业监理的要点2.1 已知点的复测进行已知点的复测时，工作人员必须对承包商所提交的复测结果进行仔细的审核，确保工程各项数据都能够符合施工要求。
另一方面，为了确保已知点复测的质量，各项目经理还需要对工作人员审核后的复测成果进行不定期、不定量的抽查，只有当抽查的检验结果能够符合施工单位的要求以后，方可投入进一步的使用。
2.2 联测对于存在多家施工单位的情况，必须对相关联以及相邻标段的建筑物和构筑物的控制点进行联测。
在进行联测工作时，项目监理务必要做好各部门之见的协调工作，对于会影响联测工作正常进行的主观因素以及可观因素，都必须及时的采取有效的措施进行排除，务必确保联测工作正常、顺利的开展，才能确保联测结果的精度能够符合实际要求。
2.3 关键点以及线的控制不同性质的建筑工程，就会存在不同的建筑物以及不同构筑物的关键点和线，在进行建筑工程关键点以及线的控制时，需要对建筑轴线正负零和测设进行确定，同时对高层建筑的墩柱中心店、垂准度以及设备基础的标高等进行测试。

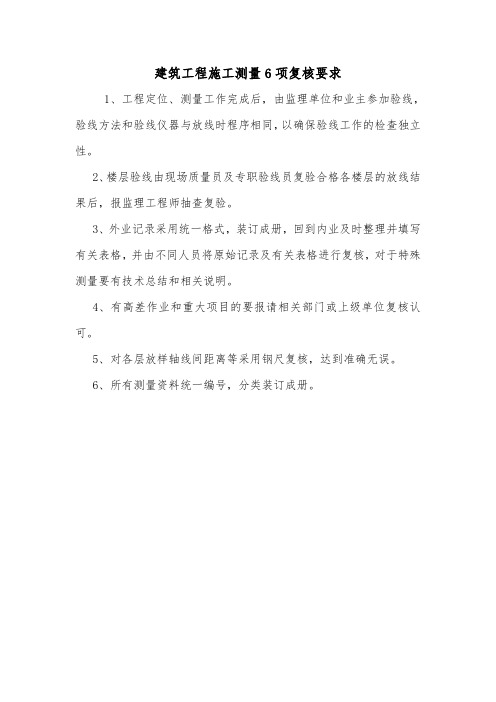

建筑工程施工测量6项复核要求
1、工程定位、测量工作完成后，由监理单位和业主参加验线，验线方法和验线仪器与放线时程序相同，以确保验线工作的检查独立性。
2、楼层验线由现场质量员及专职验线员复验合格各楼层的放线结果后，报监理工程师抽查复验。
3、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要有技术总结和相关说明。
4、有高差作业和重大项目的要报请相关部门或上级单位复核认可。
5、对各层放样轴线间距离等采用钢尺复核，达到准确无误。
6、所有测量资料统一编号，分类装订成册。
工程定位测量记录监理复核意见2022
一、在工程图纸会审前专业监理工程师应对本工程（总定位平面图》和《建筑一层平面图》中的坐标尺与建筑尺寸进行校核，如有两图纸尺寸不一至的应尽快与设计联系，找出问题并藏相关阿隐要求设计以书面形式或图纸会审纪要的形式给予确认。
二、施工进场在塘工进场后在对施工单位定位放线复核前，应对建设方或其他参建单位给予的现场控制点的《测量成果表》中的坐标及高程点由专业监理工程师进行复核，确保所给的坐标系和高程系与设计采用的系统相一致，并保证坐标和高程数据在允许误差范围内，方可使用该点并做好点位的保护和标记。
对在图纸会审前要进行开挖的要提前对总定位平面图和建筑图进行复查，合格后再进行建筑物定位放线。
三、各类基础的测量复核结点
1、进场施工开挖时要对建筑物定位和标高进行复核，其中基坑开挖的应由施工单位对现场标高进行测量由专业监理工程师和建设方现场负责人共同参与。
对测量结果以图文的方式三方签章后各持一份保留归档。
2、桩基础：首次在场地平整后要对施工单位的柱位点位及标高进行复核。
在桩基础施工完成后要对临工单位在基础终层上的建筑物轴线位置和垫层的绝对高进行复核。
3、其他基础形式：场地平整后对施工单位在基础垫层上的建筑物轴线位置和垫层的绝对高进行复核。
001工程名称街心花园（葫芦鼎大桥北）低影响开定位依据图纸坐标点发建设项目使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2.完成放线后，进行复核，复核合格 !施工单位主测者：监理（建设）单位复核人：（章）（章）年月日年月日工程定位测量、放线、水准点监理复测记录002街心花园（葫芦鼎大桥北）低影响开工程名称定位依据图纸坐标点发建设项目使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2.完成放线后，进行复核，复核合格 !施工单位主测者：监理（建设）单位复核人：（章）（章）年月日年月日工程定位测量、放线、水准点监理复测记录003街心花园（葫芦鼎大桥北）低影响开工程名称定位依据图纸坐标点发建设项目使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2.完成放线后，进行复核，复核合格 !施工单位主测者：监理（建设）单位复核人：（章）（章）年月日年月日工程定位测量、放线、水准点监理复测记录004街心花园（葫芦鼎大桥北）低影响开工程名称定位依据图纸坐标点发建设项目使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2.完成放线后，进行复核，复核合格 !施工单位主测者：监理（建设）单位复核人：（章）（章）年月日年月日。

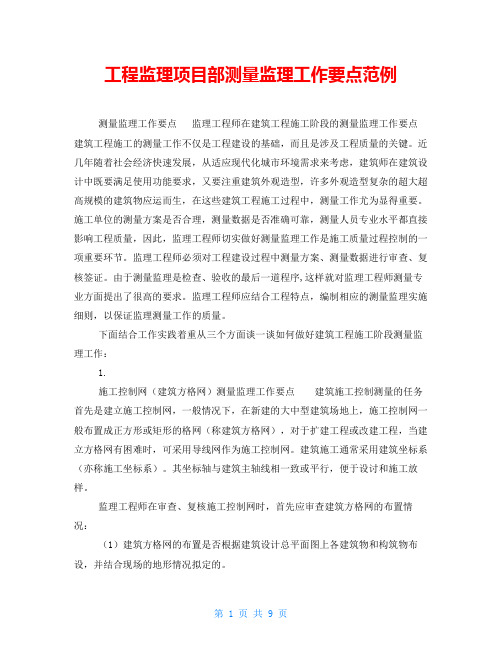

工程监理项目部测量监理工作要点范例测量监理工作要点监理工程师在建筑工程施工阶段的测量监理工作要点建筑工程施工的测量工作不仅是工程建设的基础，而且是涉及工程质量的关键。
近几年随着社会经济快速发展，从适应现代化城市环境需求来考虑，建筑师在建筑设计中既要满足使用功能要求，又要注重建筑外观造型，许多外观造型复杂的超大超高规模的建筑物应运而生，在这些建筑工程施工过程中，测量工作尤为显得重要。
施工单位的测量方案是否合理，测量数据是否准确可靠，测量人员专业水平都直接影响工程质量，因此，监理工程师切实做好测量监理工作是施工质量过程控制的一项重要环节。
监理工程师必须对工程建设过程中测量方案、测量数据进行审查、复核签证。
由于测量监理是检查、验收的最后一道程序,这样就对监理工程师测量专业方面提出了很高的要求。
监理工程师应结合工程特点，编制相应的测量监理实施细则，以保证监理测量工作的质量。
下面结合工作实践着重从三个方面谈一谈如何做好建筑工程施工阶段测量监理工作：1.施工控制网（建筑方格网）测量监理工作要点建筑施工控制测量的任务首先是建立施工控制网，一般情况下，在新建的大中型建筑场地上，施工控制网一般布置成正方形或矩形的格网（称建筑方格网），对于扩建工程或改建工程，当建立方格网有困难时，可采用导线网作为施工控制网。
建筑施工通常采用建筑坐标系（亦称施工坐标系）。
其坐标轴与建筑主轴线相一致或平行，便于设讨和施工放样。
监理工程师在审查、复核施工控制网时，首先应审查建筑方格网的布置情况：（1）建筑方格网的布置是否根据建筑设计总平面图上各建筑物和构筑物布设，并结合现场的地形情况拟定的。
（2）方格网布置时，是否已注意以下几点基本要求：方格网的主轴线应布设在整个场地的中部，并与总平面上所设计的主要建筑物的基本轴线相平行；方格网的转折角应严格成90 度；方格网的边长的相对精度视工程要求而定，一般为1/10000～1/20_0；控制点用桩的位置应选在不受施工影响并能长期保存处。
论工程施工测量中的复核方法及措施对于建筑企业来说，其施工过程中的测量工作应贯穿于整个工程的施工当中。
同时，施工测量工作的有效与否对于整个工程完成的进度和质量都紧密相关。
因此，对于建筑工程施工测量的复核工作就显得尤为重要，它是工程顺利完工的重要保障，同时也是体现企业施工技术与施工质量的途径之一，需要引起建筑企业执业人员的足够重视。
文章重点阐述了工程施工测量中的具体复核方法，并提出了一定的改进措施。
标签工程施工；测量；复核方法；措施随着社会经济的迅猛前进，建筑企业的发展也日渐壮大，人们对于工程建筑的质量提出了更为严苛的要求。
纵观各家建筑企业的承建工程项目，其实际施工过程中的施工测量工作对于整个工程质量的影响不可小觑。
测量的科学性与合理性对于工程的顺利竣工也有着极其重要的促进意义。
可见，在完成施工现场的测量工作之后，如何实现测量复核工作的高质和高效，是摆在建筑企业面前的重大课题。
一、工程施工测量中复核方法的具体内容作为检验工程施工质量的重要标准之一，施工测量工作是指对于工程施工的各个阶段进行有效的建筑测量与计算，它的准确程度对于实际施工的有效性是至关重要的。
对于施工测量来说，其工作要点就是将工程设计的点位坐标、高程、坡度、平面等用最妥善和科学的方法应用到工程的现场施工中去。
因此，进行测量工作的有效复核是极为重要且有必要的。
从施工测量复核工作的具体内容来看，可以从以下几个方面加以关注：1.对于建筑设备的复核对于建筑施工中的设备和仪器应进行定期的年检和期检，时刻保持仪器设备的正常运转，保证数据测量的准确度。
此外，定期的维护与保养也是至关重要的，这对工程建设的质量有着密切联系。
2.对于建筑相关资料和档案和复核所谓的建筑工程的资料和档案，就是指具体的实际测量数据和设计图纸的相关资料等，这些资料的使用和记录必须经过多次的测量和勘查，保证数据和资料的真实有效。
只有完全符合标准的资料和档案才能被应用到实际的施工过程当中。
工程名称街心花园（葫芦鼎大桥北）低影响开发建设项目定位依据图纸坐标点使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图:工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线,确定园路的位置,进行放线开挖。
2.完成放线后，进行复核，复核合格！施工单位主测者：(章）年月日监理(建设）单位复核人：（章）年月日工程名称街心花园(葫芦鼎大桥北)低影响开发建设项目定位依据图纸坐标点使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位：1.利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2。
完成放线后，进行复核，复核合格！施工单位主测者：（章）年月日监理(建设）单位复核人：(章)年月日工程名称街心花园(葫芦鼎大桥北）低影响开发建设项目定位依据图纸坐标点使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位:1。
利用图纸中的坐标点，在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2.完成放线后，进行复核,复核合格！施工单位主测者：（章)年月日监理（建设）单位复核人：(章）年月日工程名称街心花园（葫芦鼎大桥北）低影响开发建设项目定位依据图纸坐标点使用仪器水准仪、全站仪、卷尺控制方法坐标定位法图纸示意图：工程定位:1。
利用图纸中的坐标点,在现场找出坐标点的位置，然后根据园路的中线位置依次找出园路边线位置进行放线，确定园路的位置，进行放线开挖。
2。
完成放线后，进行复核,复核合格!施工单位主测者：（章）年月日监理（建设）单位复核人：（章）年月日。
实例详解建筑工程测量控制网的监理复核1、工程实例情况介绍杭州奥体博览中心位于杭州萧山区，桩基工程于2009年11月初开工，我公司负责监理第4、第5标段，这两标段分别由两家施工单位施工。
2009年11月6 日上午，笔者对这两标段桩基工程的平面测量控制网进行了复核。
笔者就以该工程为例讲解监理复核过程。
2、工程测量坐标系的基础知识在讲解工程测量实例之前，有必要先向读者介绍测量坐标系的基础知识。
如果监理人员不了解工程测量坐标系的基础知识，就没有测量语言，复核施工单位的测量控制网就无从谈起。
建筑坐标系：即坐标轴与建筑物主轴线成某种几何关系的平面直角坐标系。
建筑坐标系由施工单位为了方便测量放线而自行建立，通常以建筑物西南角①轴线和㊇轴线的交点为原点，其坐标轴通常平行于建筑物主轴线。
测量坐标系：系平面直角坐标系，一般有国家坐标系、城市坐标系。
公路、铁路、地铁、市政管线等工程通常不须建立建筑坐标系，而直接采用城市坐标系。
坐标方位角：即坐标系的正纵轴与测线间顺时针方向的水平夹角，取值区间为［0° 〜360° ］。
倾角：直线向上的方向与x轴正方向所成的最小正角，取值区间为［0°〜180°］，倾角的正切值即为直线的斜率，但斜率的反正切函数未必是倾角。
坐标方位角和倾角的区别：坐标方位角是测量术语，倾角则是纯粹的几何概念，两者有时相等，有时相差180度。
特别提醒：无论建筑坐标系还是测量坐标系，它们的X轴和Y轴与我们数学教材中常见的坐标系相反，即x轴指向北，y轴指向东（未必指向正北和正东）。
坐标变换：就是将某点的坐标从一种坐标系换算到另一种坐标系的过程。
建筑工程最常见的就是把建筑坐标系和城市坐标系互相转换。
坐标转换的方法通常有三种：1）公式法，即用坐标转换的现有公式代入相应数值直接转换。
后面将结合工程实例讲解此法。
2） CAD 查询法，即通过Auto cad 绘图软件来查询各点坐标值。
CAD 查询 法被施工单位测量人员广泛采用，这种方法通过移动、旋转、查询等几 个cad 命令来完成坐标系的转换和查询，非常方便快捷，但需要2个前 提：有cad 电子图，还需要一定的CAD 绘图知识和技巧。
这种方法本文 不做重点介绍，有兴趣的读者可以参考Cad 教程。
3）解析几何法，即用平面解析几何的方法转换各点坐标值，这个方法只需 具备高中的解析几何知识，不用记忆繁琐的公式，即使没有电脑、没有 cad 也可完成坐标转换。
3、内业复核（坐标转换计算实例）奥体中心的建设单位提供了两个测量控制点K 1和K 2；为了方便测量放线，两 个标段的施工单位都自建了建筑坐标系。
现以第4标段为例讲解笔者的复核过程。
第4标段的建筑坐标系，极轴Y ’为建筑物的B 轴线，极轴X ’为①轴线， 原点0’是①轴线和B 轴线的交点，根据奥体中心的总平面图可查出原点0’以 及①轴和D 轴交点在杭州坐标系中的坐标值。
上述4点的杭州坐标值以及两个坐 标系的示意图如下：Y86 1. 68 9)K2 0. 70 1, 86 K 1 ( 78 28 3. 88 9, 87 04 5. 87 6) DY’ I B"I*32、。
O(78 71 7 .17 2, 87 00 8. 32 0)78 54 6. 36 0, 86 .89 1. 39 2)在施工单位自建的建筑坐标系内，各轴线交点的坐标值可以根据施工图中标注的尺寸进行简单的加减计算而得，这项工作比较简单，不容易出错。
但是要把测量控制点K1和K2的杭州坐标值转换为建筑坐标值就有些难度。
如果测量控制点的坐标转换出错，那么整个工程的桩位都将偏移，后果非常严重，所以我们监理人员要重点检查施工单位坐标转换的内业成果。
下面，笔者先用“解析几何法”将点K1的坐标转换过程演算如下：设建筑坐标系的极轴X’在杭州坐标系中的倾角为a，根据斜率公式可得，极轴X’的斜率：K = (Y i-Y2) / (X1 —X2)=(87008.32-86891.392) / (78717.172 — 78546.36)=0.6845421a = arctan0.6845421 = 34.393282°可知建筑坐标系和杭州坐标系相比，顺时针旋转了34.393282°。
设直线％0'在杭州坐标系中的倾角为6，在建筑坐标系的倾角为Y，根据直线倾角求夹角的公式，Y =P -a，示意图如下：直线KO’在杭州坐标系中的斜率:1K = (丫厂Y 2)/ (X 1 — X 2)=(87045.876 —86891.392) / (78283.889 —78546.36)=—0.5885755p = 180 + arctan (-0.5885755) = 149.519976°Y =p -a = 149.519976 - 34.393282 = 115.126694°直线KO’的长度1d =[ (X 1—X 2) 2 + (. —Y 2) 2]0.5=[(78283.889 —78546.36) 2 + (87045.876 —86891.392) 2]0.5根据上面建筑坐标系的示意图，不难得出测量控制点K 1的建筑坐标值:X 1 = dcos Y = 304.559 Xcos 115.126694° = -129.322Y 1 = dsin Y = 304.559 X sin 115.126694° = 275.739所以测量控制点％的建筑坐标值为(-129.322, 275.739)。
下面笔者再用公式法求出点k2(78440.701,86861.689)的建筑坐标值： 公式如下：x ’ = (X —a ) cos a + (y —b) sin ay ’ =± [ (x —a ) sin a —(y —b) cos a ]依次代入各值： Y=304.559mY 1 Y ， O ’X 1 K 1x = 78440.701,即为k2点的杭州坐标x值；y = 86861.689,即为k2点的杭州坐标y值；a =78546.360,即为建筑坐标系原点O’的杭州坐标x值；b= 86891.392，即为建筑坐标系原点O’的杭州坐标y值；a = 34.393282。
，即为建筑坐标系相对于杭州坐标系的旋转角度，前文已求出。
代入公式求得：x’ = (78440.701-78546.36) cos34.3933° + (86861.689 —86891.392) sin34.3933 =—103.966y’ = ±[ 78440.701 —78546.36)sin34.3933° -(86861.689 —86891.392)cos34.3933] = ±35.173根据公式计算y’有两个值，根据点k2和建筑坐标原点O’的位置关系可以看k2点在建筑坐标原点O’以东，故y’应取正值。
所以测量控制点k2的建筑坐标值为(-103.966, 35.173)。
笔者的计算结果和施工单位的转换结果完全一致，证明施工单位坐标转换计算正确。
4、外业复核(现场测量)在确认施工单位的内业成果无误后，笔者开始复核施工单位自行增设的测量控制点(先内业、后外业，然后再进行内业分析偏差，这是监理人员复核施工单位测量放线成果的基本顺序)。
笔者让施工单位的测量员把全站仪架设到测量控制点K上，对中整平仪器，选择坐标测量模式，输入测站的建筑坐标值，然后后视 1测量控制点K2，并输入后视点K2的建筑坐标值，输入之后按照仪器屏幕提示照准后视点，瞄准棱镜后按键确认照准。
然后仪器花很短的时间自动计算直线K1 K2的建筑方位角。
之后，转动仪器逐一瞄准施工单位增设的二级测量控制点，并测量它们的建筑坐标值。
在上述外业测量的操作过程中，监理工程师应重点注意以下四点：1)确保仪器精确对中，对中偏差应控制在1mm之内；2)确保仪器整平效果，应做到无论仪器如何360°转动，其长水准器的气泡偏离值应控制在1格之内；3)测站点和后视点的建筑坐标一定要输入正确；4)必须测量后视点的坐标和距离，以此检验建设单位提供的测量控制点是否可靠。
5、分析偏差、得出结论经过现场测量，该工程桩基平面测量控制网的复核结果和偏差如下表:复核日期：2009-11-6日上午复核者：赵海波通过上表可以得出结论如下：1）建设单位提供的测量控制点K1和K2之间的距离有9mm的偏差（另一标段施工单位用不同仪器测量的结果也可以佐证），此偏差和K1K2两点之间的理论距离241.899m相比，为0.00372%，符合《工程测量规范》的规定，属于可以接受的偏差，％、K2两点可以视为值得信任的测量控制点。
2）该标段施工单位增设的7个二级测量控制点中：点Z5偏差最大，在东西方向偏差达-26mm，原因是经过挖掘机碾压后向西偏移，此点靠近路边容易被扰动，不宜作为测量控制点，施工单位测量人员主动答应废弃该点；点Z7在东西方向偏差-10mm，偏差也较大，建议采纳当天复测的建筑坐标值；其他5个二级测量控制点的偏差都较小，坐标值偏差的绝对值在1〜6mm之间，数据相当理想，监理工程师应认可施工单位这几个点的测量放样结果。
3）该标段施工单位使用的全站仪有产品合格证，且有MC检定书，在测量过程中发现其性能和精度皆能满足合本工程的测量需要。
4）该标段施工单位的测量人员能够建立建筑坐标系，且坐标转换正确，其测量放样成果经监理工程师复核，偏差较小，该测量人员的水平能够胜任本工程。
6、经验总结通过上述实例，监理工程师应从以下4方面对施工单位的测量放线成果进行检查、复核：1）检查承包单位专职测量人员的专业水平是否胜任，按照监理规范规定，监理工程师应该审核测量人员的岗位证书。
2）检查测量仪器的状态，检查其测量精度是否符合要求，按照监理规范规定，监理工程师应该审核测量仪器的检定证书（含MC认证）3）审核施工单位的测量方法是否科学，测量控制点（桩）是否有可靠的保护措施、自建的建筑坐标系是否合理、测量控制点的坐标转换是否正确……。
4）检查复核测量外业环境是否符合要求：大风、大雾、雨雪天气不宜测量; 扬尘很大也影响能见度；是否有障碍物影响通视；架设仪器的四周场地土壤是否松软、是否有重型机械振动……在具体复核施工单位建立的平面控制网的时候，笔者有4句口诀供广大监理人员作为参考，那就是：“仪器对中平如水，测站后视输入对，重点复核控制点，坐标转换要学会。
”也就是要掌握以下要领：1）确保仪器精确对中和整平；2）测站点和后视点的坐标值一定要输入正确；3）重点检查、复核测量控制点的坐标值，以及它的保护措施；4）必须学会城市坐标系和建筑坐标系的互相转换，这是监理人员和施工单位测量员进行专业交流、切磋的技术基础。
