监理测量复核记录表

测量复核记录监理规划⼀、⼯程项⽬概况1、⼯程简况1）解放环路是⽆锡市城市道路的⼀环线，它包括解放东路、解放南路、解放西路、解放北路全长5.48公⾥。

⼀期⼯程实施范围：胜利门⼴场~朝阳⼴场~⽂化宫桥，道路桩号为K3+625~K5+548.966（K0+000）~K1+325，全长约3.25公⾥，其中K0+603.218~K1+126.268为新建段，其余路段为⽼路⾯更新改造。

整个⼯程涉及胜利门⼴场、东林⼴场、朝阳⼴场三个⼤型交叉⼝及⼯运路、县前东街、崇宁路、学前东路、⽂化宫桥等主要交叉⼝。

解放环路市政⼯程包括⾬污⽔、⾃来⽔、煤⽓、电⼒、通信等管道，全线分三个项⽬组施⼯，其中：项⽬1组：⽂化宫桥~朝阳⼴场；项⽬2组：朝阳⼴场~东林⼴场；项⽬3组：东林⼴场~胜利门⼴场；2）解放环路道路性质为城市主⼲道，道路红线在朝阳⼴场~⽂化宫桥~⼈民桥段为36⽶，其余路段为40⽶。

机⾮分隔采⽤机⾮隔离栅分隔。

3）路⾯结构在解放环路两侧的⾮机动车道以及朝阳⼴场~⽂化宫桥改线道路为4CM沥青砼（SBS）+8CM沥青砼（AC-20Ⅰ）+40CM⽔泥稳定碎⽯基层+15CM10%⽯灰⼟底基层（K≥93%）；其余路段实施路表铣刨4CM，上铺4CM沥青砼（SBS）+8CM沥青砼（AC-20Ⅰ）4）⾬⽔管线实施新⾬⽔管线1100，其余路段利⽤原有管线，并对原有管线进⾏清挖疏通，以确保⾬⽔管线的畅通。

5）综合管线道路两侧⼈⾏道各增设⼀根电⼒管及改建给⽔管，右侧增设⼀根信息管线。

6）驳岸⼯程靠⽂化宫桥边从K1+038.7~K1+230.14有⼀段新建驳岸，基础原设计为钻空灌注桩。

墙⾝为浆砌⾦⼭⽯，C25砼压顶。

2、⼯程重点和难点分析1、路基弹软⼟质处理；2、新⽼路基搭接；3、路基⼟层压实度、灰剂量、灰⼟拌和均匀性；4、管道基础施⼯、抹带接缝及沟槽回填；5、各种⽼管道及⾬污窨井的保护，合理安排管线⼯程的交叉作业；6、交叉⼝、道⼝的施⼯；7、⽂化宫桥沿河驳岸施⼯；8、砼浇筑质量；9、⽔泥稳定碎⽯施⼯；10、SBS沥青砼⾯层施⼯；3、⼯程的项⽬组织项⽬业主：⽆锡市重点⼯程办公室设计单位：上海市市政⼯程设计院承包商：⽆锡市市政⼯程总公司监理单位：⽆锡市市政建设咨询监理有限公司⼆、监理⼯作的⽬标和范围1、监理⼯作的⽬标监理组严格按照业主的授权和监理服务合同履⾏其职责和义务，我们监理⼯作的⽬标是：根据国家监理规范、规定、运⾏质量保证程序，始终坚持质量第⼀；严格监督承包⼈履⾏施⼯承包合同，确保⼯程质量等恪守监理单位公约和监理⼯程师职业道德，为业主提供优质⾼效的监理服务。

1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。

为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。

2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。

（对市政项目尚应按交通部和上海市政局的有关规定执行）。

3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。

《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。

4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。

工程
导线点复测记录
施记表1
监理单位：合同号：承包单位：复测部位：日期：编号：
观测：复测：计算：施工项目技术负责人：监理工程师：
工程
水准点复测记录
施记表2
监理单位：合同号：
观测：复测：计算：施工项目技术负责人：监理工程师：
工程
施工增加水准点测量报表
施记表4
承包单位: 合同号:
技术负责人: 日期: 测量监理工程师: 日期:
工程

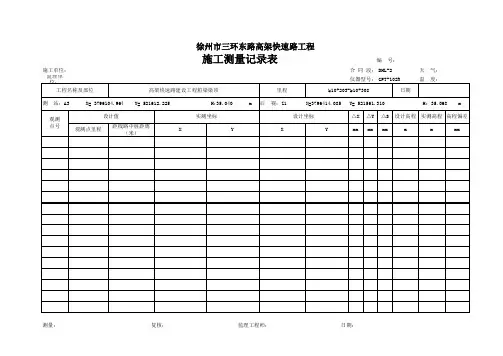

施工放线测量记录
施记表5
监理单位：合同号：承包单位：编号：
技术负责人：测量：测量监理工程师：
工程

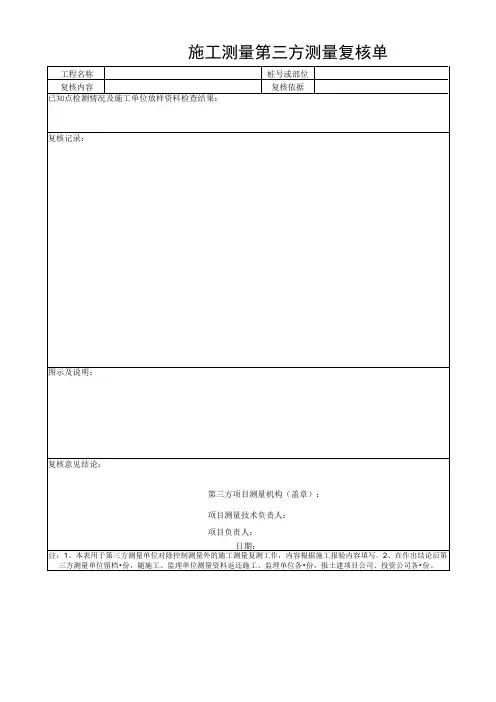

测量复核记录
施记表6
监理单位：合同号：
复测：计算：施工项目技术负责人：监理工程师：
工程
横断面测量记录表
施记表7 第页共页监理单位：合同号：
测量：复核：技术负责人：监理：
设计代表：投资方：项目业主：。

监理测量复核记录
工程名称美盈森一期建设工程三号厂房施工单位厦门安能建设有限公司复核内容坐标，高程日期2016年10月15日监理单位东莞建设监理有限公司复核监理尹建平
测量复核情况简图内容说明：
本工程（美盈森一期建设工程三号厂房）根据现场具体情况建立二级控制网并在关键部位加密控制网点，我监理单位使用全站仪采用坐标实地进行放样测量复核，如图示：
复核
记录及意见在允许偏差范围内，符合要求。

专业监理工程师：
日期：
备注原有坐标：B1 X=Y=高程= B2 X= Y=高程= B3 X= Y=高程=
二级控制网点坐标：1# X= Y= 高程= 2# X= Y=高程= 3# X= Y=高程=
说明：本表由监理工程师填写，用于施工放样测量复核。

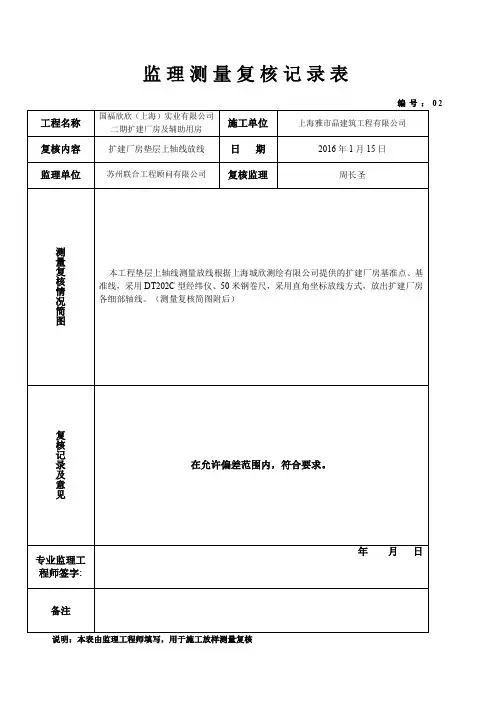

监理测量复核记录表编号：02工程名称国福欣欣（上海）实业有限公司二期扩建厂房及辅助用房施工单位上海雅市晶建筑工程有限公司复核内容扩建厂房垫层上轴线放线日期2016年1月15日监理单位苏州联合工程顾问有限公司复核监理周长圣测量复核情况简图本工程垫层上轴线测量放线根据上海城欣测绘有限公司提供的扩建厂房基准点、基准线，采用DT202C型经纬仪、50米钢卷尺，采用直角坐标放线方式，放出扩建厂房各细部轴线。

（测量复核简图附后）复核记录及意见在允许偏差范围内，符合要求。

专业监理工程师签字:年月日备注说明：本表由监理工程师填写，用于施工放样测量复核编号：03工程名称国福欣欣（上海）实业有限公司二期扩建厂房及辅助用房施工单位上海雅市晶建筑工程有限公司复核内容扩建厂房承台上轴线放线日期2016年1月30日监理单位苏州联合工程顾问有限公司复核监理周长圣测量复核情况简图本工程基础承台上轴线测量放线根据上海城欣测绘有限公司提供的扩建厂房基准点、基准线，采用DT202C型经纬仪、50米钢卷尺，采用直角坐标放线方式，放出扩建厂房各细部轴线。

（测量复核简图附后）复核记录及意见在允许偏差范围内，符合要求。

专业监理工程师签字:年月日备注说明：本表由监理工程师填写，用于施工放样测量复核编号：04工程名称国福欣欣（上海）实业有限公司二期扩建厂房及辅助用房施工单位上海雅市晶建筑工程有限公司复核内容扩建厂房±0.00部位轴线放线日期2016年2月3日监理单位苏州联合工程顾问有限公司复核监理周长圣测量复核情况简图本工程±0.00部位轴线测量放线根据上海城欣测绘有限公司提供的扩建厂房基准点、基准线，采用DT202C型经纬仪、50米钢卷尺，采用直角坐标放线方式，放出扩建厂房各细部轴线。

（测量复核简图附后）复核记录及意见在允许偏差范围内，符合要求。

专业监理工程师签字:年月日备注说明：本表由监理工程师填写，用于施工放样测量复核。
