DT360温控仪说明书

温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备，能够自动感知环境温度，并根据设定的温度范围进行自动调节。

本说明书将介绍温控器的基本功能、特点以及使用方法。

2. 功能特点- 温度感知：温控器能够准确感知环境温度，并将温度数据实时反馈给用户。

- 温度调节：用户可以通过温控器设定温度范围，温控器会根据设定值进行自动调节。

- 显示屏：温控器配备了一个清晰的显示屏，用于显示当前温度和设定的温度范围。

- 定时功能：温控器支持定时功能，用户可以预先设置温度调节时间，方便根据需求灵活调整。

3. 使用方法3.1 查看当前温度步骤：1. 打开温控器电源。

2. 查看温控器显示屏上方的当前温度数字。

3.2 设定温度范围步骤：1. 按下温控器上的设定按钮，进入温度设定模式。

2. 在显示屏上使用调节按钮，设定所需的最低和最高温度。

3. 确认设置后，按下设定按钮以保存设定值。

3.3 手动调节温度步骤：1. 按下温控器上的调节按钮，进入手动调节模式。

2. 使用调节按钮，逐步调整温度。

3. 调整完成后，等待温控器自动稳定温度。

3.4 使用定时功能步骤：1. 按下温控器上的定时按钮，进入定时设定模式。

2. 使用调节按钮，设定所需的定时时间。

3. 确认设置后，按下定时按钮以启动定时功能。

4. 安全注意事项为了确保安全使用温控器，请注意以下事项：- 请确保在使用温控器时，电源连接良好，没有松动或损坏的情况。

- 请勿将水或其他液体溅入温控器内部，以免引发短路或其他安全问题。

- 请勿在温控器上放置易燃物品或其他有潜在危险的物品。

- 请定期检查温控器的电源线是否损坏，及时更换以避免意外发生。

5. 常见问题解答5.1 温控器显示屏不亮或显示异常怎么办？- 请检查温控器的电源是否已连接，以及电源线是否损坏。

- 如以上情况均无问题，请联系售后服务中心进行维修。

5.2 温控器无法自动调节温度怎么办？- 请检查温控器的温度传感器是否正常工作。

DT系列电子经纬仪说明书南京久测仪器技术有限公司前言感谢购买本公司DT系列中文电子经纬仪，本仪器是集光、机、电算于一体的测量仪器，维护和保养不善会使仪器精度降低，寿命缩短，甚至会影响正常测量工作。

为了使您更好地使用本仪器，请您仔细阅读本说明书并妥为保存备用。

本仪器采用绝对编码度盘角度测量系统，使用微机技术进行测量、计算、显示等功能，可同时显示水平角、垂直角、斜距或平距、高差等，可进行角度、坡度等多种模式的测量。

广泛应用于铁路、公路、桥梁、水利、矿山等方面的工程测量、也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

1、如果仪器长时间不使用，请定期检查（3个月）2、本仪器是精密仪器，请务必小心轻放，避免震动或撞击3、禁止高粉尘、无良好通风设备或靠近易燃物的环境下使用该仪器，以免发生意外4、禁止自行拆卸、重装仪器5、严禁用望远镜直接观测太阳，以免造成内部器件损坏或眼睛失明，若要观测太阳时务必使用阳光滤色镜6、在烈日或雨天环境下工作请务必在雨伞的掩护下进行，以免影响仪器精度或损坏仪器观测者离开仪器时，应将防雨罩罩在仪器上，灰尘或雨水可能使仪器发生故障7、在将仪器放入包装箱前，请确定仪器和包装箱是否干燥8、外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试，不可用化学试剂擦试塑料部件及有机玻璃表面可用浸水的软布擦拭9、禁止将仪器连同三脚架一起搬动10、不使用激光时，请关闭；勿频繁开关激光器目录前言 (1)1.仪器各部分说明 (4)1.1部件名称 (4)1.2显示屏 (6)1.3按键操作 (7)1.4RS232数据接口 (8)2.电池盒使用 (9)2.1电池盒更换 (9)2.2电池盒充电 (9)3.测量准备 (10)3.1仪器安放 (10)3.2仪器整平 (11)3.3用光学对点器置中仪器 (11)3.4望远镜屈光度、焦距的调节 (12)3.5开机 (12)3.6关机 (13)4.角度测量 (13)4.1水平角和垂直角测量 (13)4.2水平角（右角/左角）切换 (14)4.3水平角的设置 (15)4.4垂直角与坡度（%）转换 (16)4.5天顶距和高度角的转换 (16)4.6水平角度重复测量 (17)5.距离测量 (19)6.望远镜测距丝测距 (20)7.激光测量 (20)7.1定向测量 (21)7.2角度布设 (21)7.3天顶测量 (21)7.4水准测量 (22)8.参数设置 (22)8.1进入参数设置过程 (22)8.2自动关机设置 (23)9.检验与校正 (24)9.1长水准器的检验与校正 (24)9.2圆水准器的检验与校正 (25)9.3光学对点器的检验与校正 (25)9.4望远镜分划板竖丝的检验与校正 (26)9.5仪器照准差C的检验与校正 (27)9.6竖直度盘指标差i的检验与校正 (28)9.7激光束同焦与同轴的检验和校正 (28)10.仪器与基座的装卸 (29)11.技术指标 (30)12.出错代码 (32)13.附件 (33)1.仪器各部分名称及其功能1.1部件名称1.望远镜 5.下对点器9.基座联接旋钮13.长水准器2.仪器本体 6.圆水准器10.软键14.竖盘微动手轮3.左侧板7.基座调整旋钮11.显示屏15.竖盘制动手轮4.仪器号码8.基座12.功能按键16.物镜17.提手21.调焦手轮25.水平制动手轮18.提手螺钉22.目镜26.RS232接口19.电池卡钮23.右侧板20.电池24.水平微动手轮1.2显示屏显示屏采用图形式液晶显示，可显示角度、汉字、日期及时间等信息。

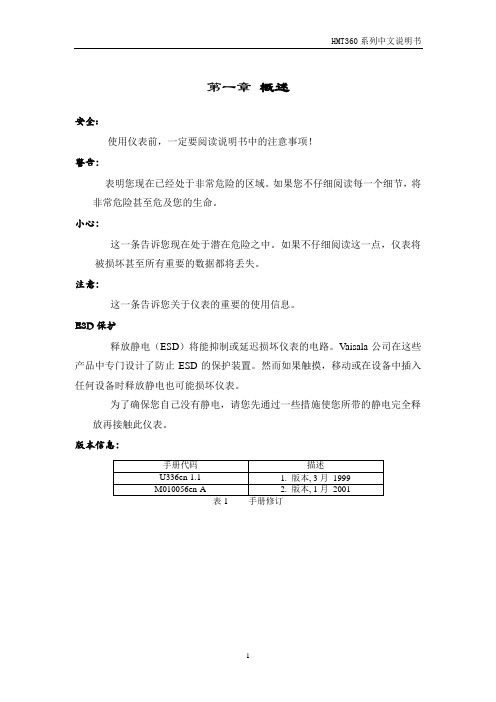

第一章概述安全：使用仪表前，一定要阅读说明书中的注意事项！警告：表明您现在已经处于非常危险的区域。

如果您不仔细阅读每一个细节，将非常危险甚至危及您的生命。

小心：这一条告诉您现在处于潜在危险之中。

如果不仔细阅读这一点，仪表将被损坏甚至所有重要的数据都将丢失。

注意：这一条告诉您关于仪表的重要的使用信息。

ESD保护释放静电（ESD）将能抑制或延迟损坏仪表的电路。

Vaisala公司在这些产品中专门设计了防止ESD的保护装置。

然而如果触摸，移动或在设备中插入任何设备时释放静电也可能损坏仪表。

为了确保您自己没有静电，请您先通过一些措施使您所带的静电完全释放再接触此仪表。

版本信息：第二章综述HMT360系列传感器内置微控制器,能同时在危险区域测量相对湿度(RH)和温度(T)的防爆（EX）级别的仪表。

符合欧洲标准·EU 管理的76/117/EEC标准：EN50014和EN50020标定：EE x ia ⅡC T5HMT360 配备有可选的Lon Works® 模拟接口，且其仅遵循76/117/EEC 标准。

1：输出参数传感器有一个现场显示和两路电流输出信号。

传感器的测量和计算参数如下：*仅对2：探头的选择HMT360传感器系列的传感单元、探头和电缆的长度有多种选择。

不同的探头类型如下：HMP361：探头为墙面安装；HMP363：探头为狭小空间设计的（Φ13.5mm）；HMP364：探头为压力环境设计的，承受的压力可达100bars；HMP365：探头为高温环境设计的，温度可达180℃；HMP368：探头安装在压力管路中可承受40bars；压力紧固使用铆固螺母；传感器电缆的长度有2，5和10米供选择（除了HMP361）。

3：维护传感器的电路部分同探头一样可以在现场移动和更换；详见图3-1，图3-2和图9-1。

所有其他的维护出厂前已经完成。

如果传感器被损坏，请与Vaisala公司或其当地的代理商联系，并将仪器的错误和数据以及其尽可能详尽的情况写明。

序言DTM温度控制器操作手册注意事项本机为开放型装置，因此在使用本机时，必须安装于防尘、防潮及免于电击∕冲击的配电箱内，另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险与损坏。

注意！请确实遵守以下手册内容中的相关注意事项，如未遵守将可能造成控制器或周边产品故障，甚至引起火灾和人员感电及伤亡的严重危害。

注意！电击危险！当电源上电时，请勿触摸AC接线端，以免遭致电击。

检查输入电源时，请确认电源是关闭的。

本机为开放型装置，请避免使用于危险的应用场合，以免造成人员严重伤害及其它设备损坏，并请确认将其安装至具备故障安全防护装置设备上。

本机内部未装配电源开关或保险丝，因此产品应用系统中应该要有Switch或Circuit-Breaker, Switch或Circuit-Breaker在操作者方便碰触的位置, 且须有明显断开的标示。

为避免不同电源混接造成危险，在同一扩展盒或I / O扩展机中，当一个通道连接到高压时，其他通道不能连接到安全的低压电路。

1. 请使用前端压接处小于直径2.35mm的针型端子，端子在锁紧时请勿过度用力并确认配线接到正确适当的端子。

2. 如果有尘土或金属残渣掉入机身，可能会造成错误动作，请安装于防尘、防潮及免于电击/冲击的外壳配电箱内。

3. 擅自修改或拆卸本控制器可能造成不可预期的错误或危险。

并请不要使用空余端子。

4. 安装时离开高电压，高周波噪声或有高电流流经的区域以防止干扰。

5. 在以下情况会发生的场所避免使用本机。

(a) 灰尘过多及有腐蚀性或易燃性气体；(b) 高湿度并且有结露；(c) 震动及冲击；(d)高辐射。

6. 实施配线时及更换温度控制器时，请务必关闭电源。

7. 热电偶对的引线要延长时或有结线的场合请务必依热电偶对的种类使用补偿导线。

8. 使用三线式白金测温阻抗体时,请确保三条线的线径及线长一致,以减少测量误差。

白金测温阻抗体的引线延长或有结线的场合时，请选用相同长度、阻抗之导线，避免影响显示之温度值。

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。

操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。

操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。

B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。

2)C2页填入变送低限值，D2页填入变送高限值。

3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。

3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

智能温控仪使用说明一、控制仪各模式功能表二、有关参数和功能的解释1、PID参数的设备1、当温度控制效果不够理想时,可以通过自整定来改变PID参数;应注意当负载为多段串联加热方式如挤出机械其中某段进入自整定过程时,应尽量保持前后二段的温度不变,否则会影响自整定的效果;2、PID参数的手动设置：P：为比例带加热侧,如过冲大可加大比例带;如希望升温时间快些可减小比例带;一般来说,系统的保温特性越好,P取值越小,如保温特性越差,P应取越大;I：为积分时间,如温度波动较大,应加长积分时间,反之可减小积分时间;一般来说系统滞后现象越严重,积分时间越长;D：为微分时间,一般取1/5～1/4I;2、怎样设置位式调节仪表的切换差值：限二位式控制仪表在纯位式控制方式时,必须有一个合适的切换差值又称开关差或不灵敏区,切换差过小将导致交流接触器动作频繁而降低寿命,切换差过大将导致被控值的波动变大;在某些场合如空调温度控制,可利用切换差值的设置使被控值稳定在设置范围内,避免浪费;在一般情况下,切换差值设定为全量程的%较为合适;切换差值在设定值上下平均分配,即切换差之中值等天主回路设定值;也即在7000系列仪表中设定点偏差为0%;按SET键约五秒钟,此时仪表进入参数设定层,按照设定操作流程按SET键当主显示窗变为“P”符号,副显示窗显示的即为切换差值,经您用“”、“▲”、“”键重新设置后按一下SET键,该参数即可输入仪表,并按新的切换差设定值进行自动调节仪表出厂时切换差设定为全量程的%左右;3、怎样修正传感器引起的误差：在实际应用中,由于种种原因导致传感器不能安装于理想的测量区,且传感器本身也带有一定的误差,此时仪表接收到的信号就不能反映正确值,这在某些情况下会导致用户的误会,或影响测控的真实性,为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序,在参数设定层中,当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值,完成后再按一下功能键即可把修正后的值输入仪表仪表出厂时修正值为0,使用时要防止把正确的仪表反而修正至不正确;4、怎能样设置上下限报警值：如果您选择的仪表有报警触点输出功能而暂时用不到,请把下限报警值设置至仪表量程的下限,上限报警值设置至仪表量程的上限,这样可降低仪表的功耗,使仪表能在更低的供电电压下工作;按下SET键约三分钟,当主显示窗显示“ALL”符号时,副显示窗显示的即为第一报警值,您可以用“”、“▲”、“”键随便改变设置;当主显示窗显示“AL2”符号时,副显示窗显示的即为第二报警值;由于切换差的因素,您在设置上限报警值时请减去1个字,即如要800℃时报警,那么在设置上限报警值时应设定在799℃；而要设置下限报警值时,则应加上1个字,这样仪表可以一字不差地及时报警,当测量值低于下限报警时,AL2灯亮,下限继电器吸合；当测量值高于上限报警时,AL2灯亮,上限继电器吸合;三、故障的显示和判断注意事项：1、本仪表属精密电子产品,在使用过程中不得随意拆卸或更改;未经本公司同意不得任意调整温度范围;2、在使用过程中远离爆炸物及汽、液体接触仪表;3、若人为使用不当造成一切后果我公司一概不负任何责任;技术服务电话：。

规格说明：◆面板尺寸：75×35(单位：mm) ◆建议安装孔尺寸：71×30(单位：mm) ◆外壳：阻燃ABS 塑料◆防护等级：IP45 ◆使用环境：◇工作环境温度：－10℃～+60℃；◇工作环境相对湿度：20％～85％(不凝露)。

◆主要功能及电参数：◇电源电压：12VAC/VDC；◇电源功耗：≤5W；◇温度测量范围:-40℃～+50℃；◇测量精度：±l℃；◇分辩率：1℃；◇开机延时保护时间：0～9min ◇高低温报警设置范围：O℃～20℃并可以取消；◇温度校正范围：-5℃～+5℃；◇除霜周期：0～99h；◇除霜时间：0～99min ◇压缩机输出接点：10A 240VAC；除霜输出接点：10A 240VAC；◇传感器：NTC 103AT。

参数设定操作：◆修改参数值操作：◇按住[Set]键3S 进入参数项选择模式，设置指示灯亮；LED 显示某一参数项；◇按[▲]或[▼]键选择参数项（F1�6�7�6�7F7)，按[▲]增加，按[▼]减少，再按[Set]键显示相应参数项的参数值；◇按住[Set]键不松手，同时再按一下[▲]键或[▼]键改变参数值，如连续按[▲]或[▼]键不放，参数值自动快速增大或减小；松开[Set]键，单按[▲]或[▼]键选择下一个参数项，按住[Set]键不松手，同时再按一下[▲]键或[▼] 键改变参数值，重复以上步骤进行所有参数值的设定；◇所有参数设定完毕，按一下[Rst]键保存所有设定值，返回温度测量状态设置指示灯灭。

若30S 后无键操作，机器自动存储设定值并返回温度测量状态，设置指示灯灭。

若在参数设定完成后30S 内未按[Rst]键保存就断电，机器仍按原来的参数值运行。

◆查看参数值操作：◇按一下[▲]键，显示已设定上限值2S，返回当前温度显示状态；◇按一下[▼]键，显示已设定下限值2S，返回当前温度显示状态；◇按一下[Set]键，显示已设定除霜间隔、最大除霜时间各2S，返回当前温度显示状态。

多功能温控器使用说明
1.接通电源显示当前温度。

2.设置控制温度
a．按下设置按键，延迟3至5秒钟，待前面第一位显示闪烁0字样，然后放开设置按键。

b．在闪烁状态，按下设置键1次，十位数进入闪烁状态；按下设置键2次，个位数进入闪烁状态。

c．在当前数字闪烁位，按动设置键，设置需要设置的温度。

d．设置完需要设置的温度后，按动启动键，进入设置有效状态。

3.工作指示灯，指示当前加热状态，亮时在加热，不亮时加热已经
关闭。

4.本加热装置，具有双温度保护功能，在温度高于20℃是第二保护
功能自动生效。

温度控制器说明书温度控制器说明书1. 简介温度控制器（Temperature Controller）是一种用于测量和控制温度的设备。

它广泛应用于工业、科研、农业等领域，用于保持恒定的温度环境以满足特定的需求。

本说明书将介绍温度控制器的基本使用方法和注意事项。

2. 功能特点- 温度测量：温度控制器可以精确测量环境或物体的温度，并实时显示在屏幕上。

- 温度设定：用户可以通过温度控制器设置所需的温度值。

- 温度控制：温度控制器可以根据用户设定的温度值自动控制加热或制冷设备，以保持温度稳定。

- 报警功能：当温度超过或低于设定的阈值时，温度控制器会发出警报以提醒用户。

- 数据记录：温度控制器可以记录温度数据，并提供导出或打印功能。

3. 使用方法3.1 连接将温度探头插入温度控制器的探头接口，并确保连接牢固。

3.2 开机按下温度控制器的电源按钮，待显示屏上出现启动画面后，即表示温度控制器已成功开机。

3.3 设定温度使用温度控制器上的设定按钮或旋钮，调整显示屏上的温度数值，以设定所需的目标温度。

3.4 启动控制在设定好目标温度后，按下温度控制器上的启动按钮，控制器将开始控制加热或制冷设备以维持目标温度。

3.5 报警功能如果温度超过或低于设定的阈值，温度控制器将发出警报声。

在警报触发时，及时采取相应措施以避免温度波动过大。

4. 注意事项- 请勿在温度控制器受潮或温度较高的环境中使用，以免损坏设备。

- 在使用过程中请注意安全，避免触摸温度探头以免烫伤。

- 调节温度时，请逐步调整，避免温度波动过大。

- 定期校准温度控制器以确保测量的准确性和稳定性。

- 在长时间不使用温度控制器时，请断开电源并存放在干燥通风的地方。

5. 维护和保养- 温度探头需要定期清洁和校准，以保证测量的准确性。

- 定期检查温度控制器的电源线和连接线是否损坏。

- 如有任何故障或异常情况，请及时联系售后服务。

6. 常见问题解答问：温度控制器无法开机怎么办？答：请检查电源线是否连接正常，并确保电源插座有电。
