用LM317制作的纯甲类功放电路图及原理分析

lm317扩流完整电路图
描述
2N2905gn TIP73组成一复合管扩流，扩展的电流主要通过TIP73，为获得足够大的动态范围，这里用2N2095作为TIP73的上偏置，而500Ω电阻则为下偏置电阻，这样就给TIP73管建立了一个动态足够大的放大偏置电路；22Ω为取样电阻，当流经LM317的电流大到一定值时，在22Ω电阻上的电压降大于2N2905的导通电压，这个导通电压经5K电阻给2N2905以正向偏置，即能促使2N2905阻值下降，也就是趋向导通的意思，那就给TIP73以正偏，使它开始扩流。

5K电阻是2N2955的偏置电阻，之所以取值5K，一方面2N2905的激励不须太大，二来主要是以减小对317稳压的影响。

lm317扩流电路图一
如图2N3055用作扩流，由于5A电流存在危险，最好两个并联使用，比较安全。

lm317扩流电路图二
如图LM317的1-2管脚是基准电压，输出电压要减去功率管的B-E结电压。

B-E结电压会随着管温度的上升而降低。

lm317扩流电路图三
如图为并联扩流电路，由两个LM317组成。

输入电压为25V，输出电流为3A。

输出电压可调范围为：1.2~22V。

该电路中的集成运放741是用来平衡稳压器的输出电流的。

改变电阻R5可调节输出电压的数值。

打开APP阅读更多精彩内容。

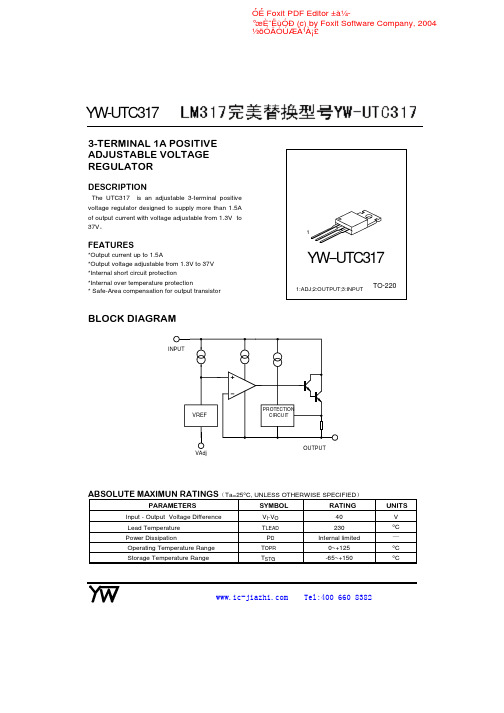

YW--UTC3173-TERMINAL 1A POSITIVE ADJUSTABLE VOLTAGE REGULATORDESCRIPTIONThe UTC317is an adjustable 3-terminal positivevoltage regulator designed to supply more than 1.5A of output current with voltage adjustable from 1.3V to 37VFEATURES*Output current up to 1.5A*Output voltage adjustable from 1.3V to37V *Internal short circuit protection*Internal over temperature protection*Safe-Area compensation for output transistorTO-22011:ADJ;2:OUTPUT;3:INPUTBLOCK DIAGRAMVAdjABSOLUTE MAXIMUN RATINGS Ta=25°C,UNLESS OTHERWISE SPECIFIEDPARAMETERSSYMBOLRATINGUNITSInput -Output Voltage Difference V I -V O 40VLead Temperature T LEAD 230°CPower DissipationP D Internal limitedüOperating Temperature Range T OPR 0~+125°C Storage Temperature RangeT STG-65~+150°CYW-UTC317ELECTRICAL CHARACTERISTICSV I -V O =5V,0°C <Tj<125°C,I O =500mA,I MAX =1.5A,P MAX =20W ,unless otherwise specifiedParameterSymbol Test conditionsMin TypMaxUnitLine Regulation∆V OTa=25°C,3V ≤V I -V O ≤40V 0.010.04%/VTa=0ü125°C,3V ≤V I -V O ≤40V0.020.07Ta=25°CV O ≤6V 1825mV Load Regulation ∆V O 10mA ≤I O ≤I MAX V O ≤5V 0.40.5%/V O 10mA ≤I O ≤I MAXV O ≤5V 4070mV V O ≤6V0.8 1.5%/V O Adjustable Pin current I ADJ 46100µA Adjustable Pin CurrentChange ∆IADJ 2.5V ≤V I -V O ≤40V,10mA ≤Io ≤I MAX ,P D ≤P MAX2.05µA Reference Voltage V REF 3V ≤V I -V O ≤40V,10mA ≤I O ≤I MAX ,P D ≤PMAX1.201.25 1.30V Temperature Stability STT 0.7%/V OMinimum Load Currentfor regulation I L(MIN)V I -V O =40V 3.510mA Maximum outputCurrentI O(MAX)V I -V O ≤15V,P D ≤P MAX 1.5 2.2AV I -V O ≤15V,P D ≤P MAX ,Ta=25°C0.150.4RMS Noise v.s.%of Vout eN T A =25°C,10H Z ≤f ≤10KH Z 0.0030.01%/V O Ripple Rejection RR V O =10V,f=120HZ,C ADJ =060dBV O =10V,f=120HZ,C ADJ =10µF6675Long-term Stability,T J =T HIGH ST T A =25°C,1000hr0.31%Junction to Case Thermal ResistanceR θJC5°C /WNote:Testing with low duty pulse should be used to avoid heating effect.YW-UTC317TYPICAL CHARACTERISTICS PERFORMANCETemperature O u t p u t V o l t a g e D e v i a t i o nFig.1.Load Regulation vstemperature-50-250255075100125354045505560Fig.2Adjustment Current vs TemperatureA d j u s t m e n t C u r r e n tTemperatureFig.3.Dropout Voltage vs Input-Temperature I n p u t -O u t p u t V o l t a g e D if f e r e n c eR e f e r e n c e V o l t a g eTemperatureTYPICAL APPLICATION CIRCUITSFig.5Programmable voltage regulatorFig.6Regulator with On-off controlVo=1.25V*(1+R2/R1)+Iadj*R2C1is required when regulator is located an appreciated distance from power supply.Co is needed to improve transient response.YW-UTC317Iomax=(VrefR1)+Iadj=1.25VR1Iomin=(VrefR1+R2)+Iadj=1.25VR1+R25mA<Io<100mA Fig.7Soft start application Fig.8Constant current applicationYW-UTC317。

三端稳压集成电路LM317工作原理LM317是一款常用的三端稳压集成电路，也被广泛应用于各种电子设备中。

它能够提供稳定的输出电压，具有调节范围广、可靠性高、承受能力强等特点。

下面将详细介绍LM317的工作原理。

首先，我们来了解LM317的引脚布置。

LM317包括三个引脚：输入、输出和调节。

输入引脚（Vin）用于连接输入电源，通常是直流电源，而输出引脚（Vout）则提供稳定的输出电压。

调节引脚（ADJ）用于控制输出电压的大小，通过对调节引脚与地引脚（GND）之间连接一个电阻，可以调整输出电压的大小。

接下来，我们来了解LM317的内部结构。

LM317由一个调节电压源、一个误差放大器、一个功率放大器和一个内置稳压二极管组成。

调节电压源提供一个稳定的参考电压（通常为1.25V），而误差放大器用于将输入电压与参考电压进行比较，产生一个误差电压信号。

功率放大器则将误差电压信号放大到足够的功率，驱动内置稳压二极管。

LM317的工作原理如下：1.当输入电压高于输出电压时，稳压二极管的导通使得输出电压直接得到通路。

2.当输入电压低于输出电压时，稳压二极管的断路状态使得输出电压受到调节器电源的影响。

3.误差放大器通过比较输入电压和参考电压的大小，产生一个误差电压信号。

4.功率放大器接收误差电压信号，并调整稳压二极管的电阻，使得输出电压达到稳定。

LM317的调节引脚通过一个电阻连接到地引脚，通过调整这个电阻的阻值，就可以控制输出电压的大小。

根据LM317的数据手册，可以计算出调节电阻与输出电压之间的关系。

LM317还具有多种保护功能，包括过热保护、短路保护等。

当温度过高或输出短路时，LM317会自动关闭，以避免烧毁或其他不良后果。

总的来说，LM317是一款能够稳定输出电压的集成电路，通过内部的调节电路和稳压二极管来实现。

它在电子设备中广泛应用，是一款功能强大且可靠的电路。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

电路简单的纯甲类耳机放大器浏览文章维修技术维修吧
本文介绍的一款纯甲类耳机放大器，电路如附图所示。

电路由电压放大、功率输出、直流伺服等电路组成。

运放IC1a和晶体管VT1等元件构成电压收大和功率输出电路，VT1工作在甲类状态，整个电路的放大量约为7倍。

电路的增益可通过改变电阻R5和R4的比值来确定。

IC1b和R7、C2、R2、R3等元件组成直流伺服电路，用来降低放大器的输出失调电压，同时也省去了复杂的晶体管偏置电路，使得整个电路十分简单。

改变电容c2的数值，将影响声场的宽度。

R8是功率放大管VT1的限流电阻，同时也是放大器电压反馈和电流反馈的取样电阻。

本电路采用±12V-±15V供电，当采用±15V供电时，R8取470Ω，静态电流约为30mA。

本电路对所用元件无特殊要求，音频主通道上的元件RP、C1、R6、R8、C2等对音质影响较大，应选用优质产品。

放大器的音色基本上由所选用的的运放来决定，原电路采用的是TL072/TL082。

VT1采用NPN型中功率管，如2SC2275、2SD669、3DD203(3DD01)等，可不装散热器。

本电路的电源部分采用双桥式整流滤波，这样可以有效地抑制交流哼声。

由三端可调集成稳压器LM317／LM337稳压，电压可在±12V～±15V范围内调节。

也可以使用两块12V电瓶供电，此时电阻R8取330Ω。

本电路试听的耳机有森海塞尔HD414、SONYG52等高中低档耳机，主观听感音色较为柔美醇厚而偏中性，动态大，弹性好。

lm317原理
LM317是一种可调电压稳压器，它是一种三端稳压电路。

其
工作原理基于一个固定的基极电压和一个可调的负载电压之间的差值。

它能够根据输入电压和负载电流的变化来产生稳定的输出电压。

在LM317中，引脚1是调整引脚，引脚2是输出引脚，引脚
3是输入引脚。

当输入电压施加在引脚3上时，内部电路中的
固定电压源(Vref)和外部电阻器(R1)组成一个电流源。

通过调
整电阻R1的阻值，可以改变输入引脚和输出引脚之间的差值，从而实现可调的输出电压。

这个电压差值被放大并传递到输出引脚，最终形成稳定的输出电压。

为了确保稳定的输出电压，LM317内部还包含了一个差动放
大器和一个功率晶体管。

差动放大器负责放大输入引脚和输出引脚之间的差值，以控制功率晶体管的工作。

功率晶体管则用于调整输出电压，以使其保持在预设值附近。

LM317的原理非常简单，通过调整输入电压和阻值来控制输
出电压。

它具有稳定的特性，并且非常适合用于需要可调电压的电子设备中。

lm317中文资料|lm317应用电路图|LM317 pdf31成功LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM117/LM317 的输出电压范围是1.2 V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：绝对最大额定值符号参数值单位VI-O 输入－输出电压差40 VIO 输出电流内部限制Top 工作结温LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度-65到150 ℃LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。

LM317有三个引脚.一个输入一个输出一个电压调节。

输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：1.LM317标准应用电路图2.LM317带可调限流和输出电压的标准应用电路图3. LM317的5.0V电子关断稳压器应用电路图4.LM317电流稳压器应用电路图5.LM317可调节电流限流器的应用电路图6. LM317软启动应用电路图。

用稳压集成功放制作的功率放大器，对电子爱好者来说，作为开拓思路的一种尝试不无积极意义。

该电路为纯甲类工作，又用低噪声管作电压放大，所以THD，NF等指标都不错，输出功率可达到30W
电路如图所示，晶体管VT1作为电压放大，因稳压集成电路IC1的输入阻抗高，故其工作电流只需0.6mA就足够了，R1，C3为电源退耦，C4用于防止寄生振荡，R3、R4分压给VT1提供偏置及交直流反馈，以改善线性及直流稳定性。

VT2、R5、R6及二极管构成恒流源，用来提高电路的效率及输出功率，增大输出动态范围。

由于电路特别简单，故元件可以搭焊，恒流源的恒定电流可设置在10~15mA，调试时将LM317的输出电压调整到电源电压的一半即可，静态电流约为十几毫安。

电源变压器T1功率不得小于50W。

三端稳压IC选取LM317，三极管VT1选取9014。

VT2选用8050型，二极管VD5、VD6选用2CP20，变压器的功率应大于50W。

lm317电路原理
LM317是一种线性稳压器件，常用于提供稳定的输出电压。

它的基本原理是通过调节内部电阻来控制输出电压的大小。

在LM317电路中，输入端接收来自电源的电压。

经过滤波和稳压电阻后，输入电压被引导到调节器输入引脚。

然后，输入电压被LM317芯片内部的参考电压(Vref)和一个可调节的分压电阻(R2)进行分压。

分压后的电压通过输入引脚进入一个差分放大器，与Vref进行比较。

这样就通过反馈回路来控制输出电压的稳定性。

如果输出电压高于设定值，芯片将减小管脚之间的差异电压，从而降低输出电压。

反之，如果输出电压低于设定值，芯片将增大差异电压，以增加输出电压。

为了达到所需的输出电压，需要正确选择分压电阻R1和R2的值。

根据公式Vout = Vref (1 + R2/R1)，可以计算出所需的分压比。

例如，如果希望输出电压为5V，Vref为1.25V，可以选择R1 = 240Ω和R2 = 1kΩ。

除了供电电源和分压电阻，LM317电路还经常添加输入电容和输出电容，用于提供电源滤波和稳定输出。

总的来说，LM317芯片通过内部的比较放大器和反馈回路，以及外部的分压电阻，实现了对输出电压的精确控制。

这使得LM317成为很多电子设备中常用的稳压器件之一。

lm317的工作原理
LM317是一种电压调节器，可实现稳定的输出电压。

其工作
原理如下：
1. 负反馈控制：LM317采用负反馈控制电路，使得输出电压
能够自动地调整以维持一个稳定的值。

负反馈控制是通过将输出电压与参考电压进行比较，并相应地调整控制电压来实现的。

2. 参考电压：LM317内部集成了一个参考电压源，通常为
1.25V。

这个参考电压是确定输出电压的基准。

当输出电压与
参考电压之间有差异时，控制电压将调整，以使二者达到相等。

3. 控制电压调整：控制电压通过一个可调电阻来实现。

这个电阻连接在LM317的调节脚上，可以通过改变电阻值来调整输
出电压。

增大电阻值会增加控制电压，从而提高输出电压；减小电阻值则会降低输出电压。

4. 输出电流限制：为了保护LM317和外部负载，LM317还集
成了一个输出电流限制功能。

当输出电流超过设定值时，
LM317将自动降低输出电压，以防止过载。

总结起来，LM317的工作原理是通过负反馈控制、参考电压
以及控制电压的调整来实现稳定的输出电压。

试做最简单的甲类功放在逛论坛的时候无意中发现了这个最简单的甲类耳放电路，你没看错，是“耳放”，但是耳放也是功放，只是功率小点作者是加拿大的Giovanni MilitanoThe schematic for this project is shown below in Figure 2. An IRF610 MOSFET is used in this example, but a wide variety of FET devices can be used in its place. A LM317 voltage regulator is used for the CCS and the draw is set at 250mA.他这里是用317恒流，把317控制端接地就是输出1.25V,他的电阻是5欧，所以250MA恒流，他用在耳机上，所以电流很小就够了我做成功放，管子是用IRF540，恒流的电阻用两个4欧并联，这样大概有六百多毫安的电流。

输出电容用黑金刚1000U 0.22U的WIMA和nichicon1.2U无极电容并联我的电源用的是12V的，这个电路是源极输出电路，所以要加前级才行，不然声音很小啊外国人也用便宜的洞洞板啊这是我搭的简易的实验电路，试下效果这是没带载的时候，7.3Vp-p的信号进来都不会削波由于620MA的电流根本不能大功率输出，但是考虑到散热要很大就没办法了大负载下，下臂会削波，如下图这里是4欧纯电阻负载，信号输入的直流电位调到8V，但是还是削波啊，电流不够啊，木有办法啊场管的源极输出直流电位5V，在620MA电流下，Vgs为3.3V左右5-2.23 = 2.77，也就是说电流大概是2.77/4 = 690MA左右，电阻有偏差导致的电流偏差我把输入的直流电位调到10V，最大不失真信号为5Vp-p最理想的状态了，如理论和计算有错误，请拿砖头拍我吧，告诉我怎么改正就好了下面是听感对比，这是TA2024数字功放这个甲类功放用耳放放大，喇叭是3寸的丹麦威发喇叭，很有历史了，但是声音很不错解码是PCM2706 一个不知道什么芯片，号称24位输出，效果的确好这两个功放反复试听，数字功放还是不如这个简单的甲类功放，人声方面和柔和度还是甲类好，但是高音貌似没数字功放好。

lm317LM317是一款常用的三端调整正电源稳压器，被广泛应用于各种电子设备的设计中。

其优点是输出电压范围广，能承受一定的输入电压变化以及负载变化，且稳定性较好。

在简单的应用场合下，使用LM317只需要非常简单的电路设计以及几个外部元器件即可实现，因此LM317适用于众多电子设计师的需求。

不过，在一些特殊的应用场合下，我们需要更深入地了解LM317的性能以及电路参数的影响，才能充分利用其优势，更好地设计出满足特定需求的电路。

首先，我们需要了解典型的LM317稳压器的电路图及其电路参数。

LM317的电路图如下所示：[插入LM317典型电路图]在这一典型电路中，输入电压通过限流电阻R1产生一个参考电流Iref，LM317根据Iref来控制输出电压。

输入电压Va通过电阻R2加上输出端的电压Vout，形成一个反馈回路。

LM317会根据反馈值来调节输出电压，使得反馈电压等于其内部参考电压1.25V。

根据上述电路图，我们可以推导出LM317的输出电压公式：Vout = 1.25V x (1 + R2/R1) + Iadj x R2其中，Iadj是LM317的输出调整电流，一般取0.1mA。

从这个公式可以看出，输出电压与R1、R2的比值有关。

因此，在设计LM317稳压电路时，需要根据所需的输出电压范围和其它元器件的参数来选择合适的R1和R2大小。

对于LM317而言，输入电压范围和输出电压范围也是一个重要的参数。

一般来说，输入电压要比输出电压高至少3V，以保证稳压器正常工作。

同时，在超过最大输入电压范围的情况下，稳压器也可能遭受损坏。

除了上述的参数外，LM317的负载能力也是设计时需要考虑的因素之一。

实际应用中，由于各种负载电流变化导致的压降可能会影响输出电压稳定性。

如果设计不当，可能会导致输出电压波动较大。

因此，设计时需要根据实际负载条件来选择相应电感及电容等元器件来提高电路稳定性。

总之，LM317是一款常用的三端调整正电源稳压器，广泛应用于各种电子设备的设计中。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

LM317可调稳压直流电源电路分析与制作我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。

完成本作品的主要目的是为了掌握变压器降压、二极管整流、电容滤波、LM317稳压等工作原理初步掌握电路调试方法和电压检测方法。

一、LM317可调稳压直流电源电路功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

本产品主要性能参数如下：输出直流电压：1.25-12V DC；输出直流电流：5mA-300mA；芯片内部具有过热、过流、短路保护电路；使用环境温度：-10-+85℃。

我们用万用板设计的LM317可调稳压直流电源电路原理图如下图所示。

LM317可调稳压直流电源电路原理图220VAC市电经变压器T1降压，四个整流二极管D1-D4构成桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压，如下图所示。

直流稳压电源的原理框图和波形变换图LM317第1脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节电位器RP1可改变输出电压。

输出电压的计算公式位：UO=1.25（1+RP1/R2）。

RP1调到0的时候,也就是1脚电压为0V 的时候，输出1.25V。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，滤除整流后的纹波电压，使得电压更加平稳，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D5，D6是开关二极管，起到保护左右，R1和LED1为电源指示电路,接上220V市电后会亮。

二、LM317可调稳压直流电源电路安装与调试1、根据原理图，列出元器件清单序号名称代号规格数量1 电阻R1 10K 12 电阻R2 220 13 电位器RP1 5K塑柄 14 整流二极管D1-D4 IN4007 45 发光二极管LED1 3MM红色 16 开关二极管D5,D6 IN4148 27 瓷片电容C1 (0.1uf)104 18 电解电容C2 25V/2200UF 19 电解电容C3 25V/10UF 110 电解电容C4 25V/470UF 111 稳压LM317 U1 进口LM317 112 鳄鱼夹大号红黑一对 113 输入电源线带插头接220V 114 输出电源线J1,J2 红黑各30CM 115 变压器T1 220V/12V 116 万能板玻纤板9*15CM 117 拖焊专用铜导线0.5铜导线 118 拖焊专用焊锡凯纳0.8,芯内带松香 219 焊接专用图纸高清原理图A4 12、元件识别与检测本电路使用了电阻、电位器、电容、发光二极管、LM317稳压集成芯片、变压器等元器件构成。

lm317做恒流源的甲类功放电路简洁、元件都是常见的，适合电脑、MP3等输出信号较大的设备。

原设计专用于耳机，作者为他自己的 32欧姆 Grado SR80 耳机设计的。

但电路同样可以推动小功率的扬声器（偶是推的15W小音箱），音质不错，喜欢静静地欣赏音乐的朋友可以尝试下。

电路如下：下面简要说明制作过程和一点说明：1、电路采用了LM317构成的恒流源作为负载，提高了电流增益，作者注明最大效率为25%。

但因电路没有电压放大，所以只适合输输出信号较大的设备。

当然，你也可以为它再增加一级FET的小信号放大电路，偶用的是常见的2SK245。

2、恒流源的电流取值，作者设定的是250mA，但经过偶试验，电流在100mA听感也不错，而且发热量要小了很多，几乎可以不用散热器。

最好是多准备几个电阻（图中的5W电阻）自己感觉下。

3、电源问题，如果打算使用电脑的开关电源（直接用电脑电源的12V供电），需要做好滤波，偶用了两级LC滤波，滤除电源带来的噪声；如果是线性的电源适配器，简单的电容滤波即可。

要求更高的可以用专门线性稳压电源供电。

4、偏置电压的调整：如果没有设备测试，完全可以靠听感进行调整，一般的场效应管栅极开启电压为4V多一点，在附近范围仔细调整，直到获得最佳听感。

如果使用的电源电压并不固定，可以用个TL431甚至78L05～78L09稳压后用电阻分压，再送到偏置电压调整电位器（图中的那个100K），这样能更细致的调整栅极偏压。

5、输出耦合电容，图中的0.47和680uF并联基本能满足要求，但如果要求输出功率较大，可以增加容量。

更好的做法是多个电解电容并联，可以有效的减小ESR，即便你用非名牌的电容也有不俗的表现。

6、注意信号地和电源地的连接点，按照一般要求即可。

作者提到如果有“哼”声，可以在信号地与电源地之间加一个电阻、电容并联的电路。

元件的选取：除图中注明功率的电阻，其他均为1/4W。

场效应管可以换成N沟道的其他型号，音质略有差异。

三端稳压集成电路L M317工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KIILM317工作原理分析LM317工作原理三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。

采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。

从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。

即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。

因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。

另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。

即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。

尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。

而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。

当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。

总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。

既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使1R I 的电流值趋向于无穷小如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节LM317的输出电压。

LM317也做纯甲类功放和ZEN4 对比：中高频全面胜出，适合听古典（ZEN4 声音的立体感很强），这台机子给人的感觉就好像是在面对面的说话！电源用的是100W18V 环形变压器，电容40000UF。

（ZEN4 的输出电容为10000UF，中高频响应自然不会好过1000UF 的）我用的是3300UF，照片上也看得出来。

大电阻要散热才行，若实在太热，可换大一点的电阻，如20、25 或30 欧，这样，发热会小一点，功率建议用20W 或更大！screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\’hand\’; this.alt=\’Click here to open new window\nCTRL+Mouse wheel to zoom in/out\’;}”onmousewheel=“return imgzoom(this);”onclick=“if(!this.resized){return true;} else {window.open(\’attachments/dvbbs/2005-6/200562715523230.jpg\’);}”border=0 alt=“LM317也做纯甲类功放”src=“editerupload.eepw/fetch/20131227/214566_1_2.jpg”onload=“if(this.width>screen.width*0.7){this.resized=true; this.width=screen.width*0.7; this.alt=\’Click here to open new window\nCTRL+Mouse wheel to zoom in/out\’;}”>tips:感谢大家的阅读，本文由我司收集整编。
