液压电磁阀符号及含义详解
- 格式:docx
- 大小:12.19 KB
- 文档页数:3
下面两张图详细说明了气阀工作的全部状态1、欧阳光明(2021.03.07)2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下:(1)用方框表示阀的工作位置,有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;(3)方框内符号“┻”或“┳”表示该通路不通;(4)方框外部连接的接口数有几个,就表示几“通”;(5)一般,阀与系统供油路或气连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式:两位两通,两位三通常通,两位三通常断先导式:两位两通,两位三通常通,两位三通常断两位五通单电控,两位五通双电控三位五通中封,三位五通中泄,三位五通中压=================================================== ==================以三位四通举例,P,T,A,B,,A ,B与其它孔不通时,油缸压力,不变,这就是保压回路(例如O阀)P与T不通时,就可用于调压回路,(例如Y阀)P与T相通时,就可用于缷荷,(例如M阀)《液压技术手册》范存德主编的,里面关于液压的很全面。

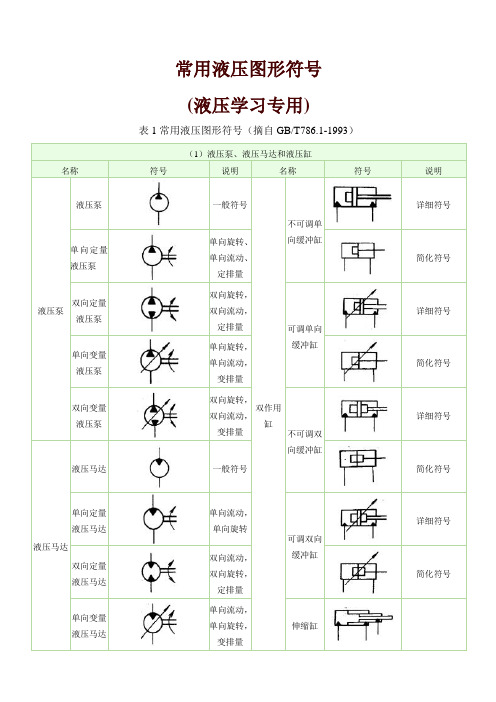

常用液压图形符号
(液压学习专用)
表1常用液压图形符号(摘自GB/T786.1-1993)
几位几通电磁阀的判断
有几个方块就是几位,方块内的箭头或者T与方块有几个交点就是几通,一般P表示进油管,T表示回油管,A,B 电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。
阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀
就叫几通电磁阀。
电磁阀安装后,一般所有接口都应该是连接好了的,所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置,在线圈通电时处在
乙位置,阀芯在不同位置时,对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置(开、关)。
电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口;比如二位二通电磁阀是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体是一进二出(两出分别是一个常开一个常闭);气动换向电磁阀是一进一出一排气;液压一进一出一回油。
液压电磁阀型号说明液压电磁阀型号说明 关于液压电磁阀型号,不同的厂家对型号的编排有所不同,这里小编举个例子说明液压电磁阀型号含义。
例如:34BYM-L20H-T。
其中34表示的是3位4通,B为交流型,Y为液动,M是滑阀机能,L表示螺纹连接形式,20为公称直径,H为公称压力,H表示为高压31.5MPA,T表示弹簧对中型代号。
WMM型手动换向阀 手动换向阀是利用手动杠杆来操纵的方向控制阀。
该阀根据定位方式不同,有弹簧复位式和钢球定位式两种。
弹簧复位式手动换向阀,当操纵手柄的外力取消后,复位弹簧把阀芯推回到初始位置。
钢球定位式是当操纵手柄的外力取消后,阀芯依靠钢球定位保持在换向位置。
2FRM型调速阀 2FRM型调速阀是二通的流量控制阀,该元件是由减压阀和节流阀串联构成的,由于减压阀对节流阀进行了压力补偿,所以调速阀的流量不受负载变化的影响,保持稳定。
同时节流窗口设计成薄刃状,流量受温度变化很小。
调速阀与单向阀并联时,油流能反向回流。
直动式溢流阀 DBD型直动式溢流阀用于防止系统过载和保持系统压力恒定。
结构原理:进油口的压力油通过阻尼活塞作用在其底部,形成一个与弹簧力相抗衡的页压力。
当次液压力小于调压弹簧的弹簧力时, 锥阀关闭,此阀不起调压作用。
随着进油口压力的不断提高。
当液压力大于弹簧力时,锥阀开启,多余的油液溢回油箱,使进油口压力稳定在调定值上。
顺序阀 DZ-3X型先导式顺序阀: 该阀利用油路本身压力来控制液压缸或马达的先后动作顺序,以实现油路系统的自动控制。
改变控制油和泄油的联接方法,该阀还可作为卸荷阀和背压阀使用。
SV/SL型液控单向阀 液控单向阀的应用很广,如利用液控单向阀的锁紧回路、防止自重下降的回路、充液阀回路、旁通放油阀回路、蓄能器供油回路等。
.. .下面两张图详细说明了气阀工作的全部状态黄圈里的方框表示的是电磁阀常态位的接口连通状态1、黄圈里的方框是电磁阀励磁状态的接口连通状态2、图形符号的含义一般如下:用方框表示阀的工作位置,有几个方框就表示有几“位”;(1) ;(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向方框内符号“┻”或“┳”表示该通路不通;(3) (4)方框外部连接的接口数有几个,就表示几“通”;回气口用/气路连通的回油// (5)一般,阀与系统供油路或气连接的进油口进气口用字母p表示;阀与系统回油路b、等表示。
有时在图形符号上用l表示泄漏油口;/t(有时用o)表示;而阀与执行元件连接的油口气口用a换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号(6)绘制系统图中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
时,油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式:两位两通,两位三通常通,两位三通常断先导式:两位两通,两位三通常通,两位三通常断两位五通单电控,两位五通双电控三位五通中封,三位五通中泄,三位五通中压..=====================================================================..以三位四通举例,P,T,A,B,,A ,B与其它孔不通时,油缸压力,不变,这就是保压回路(例如O阀)P与T不通时,就可用于调压回路,(例如Y阀)P与T相通时,就可用于缷荷,(例如M阀)《液压技术手册》范存德主编的,里面关于液压的很全面. .. .. ..。
下面两张图详细说明了气阀工作的全部状态2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下:(1)用方框表示阀的工作位置,有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;(3)方框内符号“┻”或“┳”表示该通路不通;(4)方框外部连接的接口数有几个,就表示几“通”;(5)一般,阀与系统供油路或气连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式:两位两通,两位三通常通,两位三通常断先导式:两位两通,两位三通常通,两位三通常断两位五通单电控,两位五通双电控三位五通中封,三位五通中泄,三位五通中压======================================= ==============================以三位四通举例,P,T,A,B,,A ,B与其它孔不通时,油缸压力,不变,这就是保压回路(例如O阀)P与T不通时,就可用于调压回路,(例如Y阀)P与T相通时,就可用于缷荷,(例如M阀)《液压技术手册》范存德主编的,里面关于液压的很全面。
液压电磁阀符号及含义详解
一、液压电磁阀的作用和原理
液压电磁阀是一种电磁控制装置,在液压系统中起到控制液体流动的作用。
它通过控制电磁铁的通断来实现液体的开关和方向的改变。
液压电磁阀广泛应用于工业控制系统、农业机械、建筑机械等领域。
液压电磁阀的原理是利用电磁铁的磁场作用控制液体的流动。
当电磁铁通电时,产生磁场将阀芯吸引,使阀芯打开,液体能够通过阀体流动;当电磁铁断电时,磁场消失,阀芯恢复原位,液体流动被阻断。
通过不同的电磁铁控制方式,可以实现液体的开关和方向的改变。
二、液压电磁阀的符号表示及含义
液压电磁阀的符号是一种图形化的表示,用于标识液压电磁阀在液压系统中的位置、结构、功能及其参数等信息。
下面是常见的液压电磁阀符号及其含义的详细解析:
1.二位二通电磁阀(单通电磁阀)
•符号含义:
–黑色长方形表示电磁阀本体;
–右侧箭头表示液体流动的方向;
–上方有一条水平线表示通断开关状态。
2.二位三通电磁阀(换向电磁阀)
•符号含义:
–黑色长方形表示电磁阀本体;
–上方箭头表示液体流动的方向;
–下方箭头表示液体的流动方向改变。
3.二位四通电磁阀
•符号含义:
–黑色长方形表示电磁阀本体;
–上方箭头表示液体流动的方向;
–下方箭头表示液体的流动方向改变;
–右侧箭头表示液体流向的选择。
4.三位五通电磁阀
•符号含义:
–黑色长方形表示电磁阀本体;
–液体的流动方向变化由多个箭头表示;
–上方和下方的箭头表示液体的流动方向改变;
–中间的箭头表示液体流动的选择。
5.单联动电磁阀
•符号含义:
–黑色长方形表示电磁阀本体;
–上方箭头表示液体流动的方向;
–右侧箭头表示液体流向的选择;
–上方的弯箭头表示阀芯被弹簧复位。
6.双联动电磁阀
•符号含义:
–黑色长方形表示电磁阀本体;
–上方箭头表示液体流动的方向;
–右侧箭头表示液体流向的选择;
–上方的直箭头表示阀芯被液压力复位;
–下方的弯箭头表示阀芯被弹簧复位。
三、液压电磁阀的参数及规格
除了符号表示液压电磁阀的结构和功能外,还有一些参数和规格需要注意。
这些参数和规格对于正确选择和使用液压电磁阀非常重要,下面是液压电磁阀常见的参数和规格:
1.通径(DN):通径是电磁阀内部液体能够通过的最大直径,以毫米(mm)为
单位表示。
2.工作压力(MPa):工作压力是电磁阀能够承受的最大液压力,以兆帕(MPa)
为单位表示。
3.工作温度(℃):工作温度是电磁阀能够正常工作的温度范围,以摄氏度
(℃)为单位表示。
4.电压(V):电压是电磁阀所需的电源电压,以伏特(V)为单位表示。
5.压降(MPa):压降是通过电磁阀时液体压力的降低值,以兆帕(MPa)为单
位表示。
6.响应时间(ms):响应时间是电磁阀从接收控制信号到改变液体流动状态所
需要的时间,以毫秒(ms)为单位表示。
7.寿命(次):寿命是电磁阀的使用寿命,以开关次数为单位表示。
四、液压电磁阀的应用领域
液压电磁阀广泛应用于各个领域的液压系统中,下面是液压电磁阀的一些典型应用领域:
1.工业控制系统:液压电磁阀用于控制工业生产线的流体传动和流量控制。
2.农业机械:液压电磁阀用于农业机械的液压传动和操作控制,如农机液压系
统中的换向阀、节流阀等。
3.建筑机械:液压电磁阀用于建筑机械设备的液压驱动和功能控制,如挖掘机、
起重机、推土机等。
4.工程机械:液压电磁阀用于工程机械设备的液压系统控制,如挖掘机、装载
机、压路机等。
5.船舶工程:液压电磁阀用于船舶工程设备的液压传动和操作控制,如舵机、
船舶起重机等。
6.风力发电:液压电磁阀用于风力发电设备的液压控制,如液压调节装置、液
压缸等。
综上所述,液压电磁阀是液压系统中重要的控制元件,通过电磁控制液体的流动和方向改变。
它在工业、农业、建筑、工程、船舶等领域有着广泛的应用,具有重要的作用。
准确理解液压电磁阀的符号及其含义,对于正确选择和使用液压电磁阀至关重要。
在应用中,还需考虑液压电磁阀的参数和规格,以满足实际需求。
