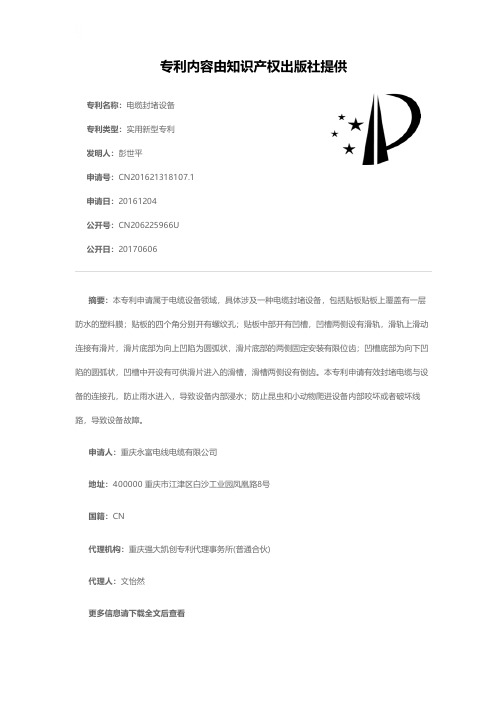

![电缆封堵设备[实用新型专利]](https://img.taocdn.com/s1/m/822345eaa6c30c2258019e2f.png)
专利名称：电缆封堵设备
专利类型：实用新型专利
发明人：彭世平
申请号：CN201621318107.1申请日：20161204
公开号：CN206225966U
公开日：
20170606
专利内容由知识产权出版社提供
摘要：本专利申请属于电缆设备领域，具体涉及一种电缆封堵设备，包括贴板贴板上覆盖有一层防水的塑料膜；贴板的四个角分别开有螺纹孔；贴板中部开有凹槽，凹槽两侧设有滑轨，滑轨上滑动连接有滑片，滑片底部为向上凹陷为圆弧状，滑片底部的两侧固定安装有限位齿；凹槽底部为向下凹陷的圆弧状，凹槽中开设有可供滑片进入的滑槽，滑槽两侧设有倒齿。
本专利申请有效封堵电缆与设备的连接孔，防止雨水进入，导致设备内部浸水；防止昆虫和小动物爬进设备内部咬坏或者破坏线路，导致设备故障。
申请人：重庆永富电线电缆有限公司
地址：400000 重庆市江津区白沙工业园凤凰路8号
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：文怡然
更多信息请下载全文后查看。

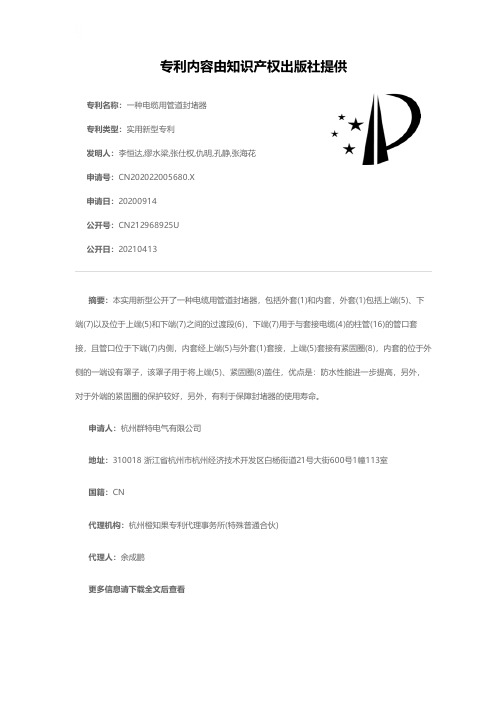

![一种电缆用管道封堵器[实用新型专利]](https://img.taocdn.com/s1/m/afb50500856a561253d36f79.png)
专利名称：一种电缆用管道封堵器
专利类型：实用新型专利
发明人：李恒达,缪水梁,张仕权,仇明,孔静,张海花申请号：CN202022005680.X
申请日：20200914
公开号：CN212968925U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆用管道封堵器，包括外套(1)和内套，外套(1)包括上端(5)、下端(7)以及位于上端(5)和下端(7)之间的过渡段(6)，下端(7)用于与套接电缆(4)的柱管(16)的管口套接，且管口位于下端(7)内侧，内套经上端(5)与外套(1)套接，上端(5)套接有紧固圈(8)，内套的位于外侧的一端设有罩子，该罩子用于将上端(5)、紧固圈(8)盖住，优点是：防水性能进一步提高，另外，对于外端的紧固圈的保护较好，另外，有利于保障封堵器的使用寿命。
申请人：杭州群特电气有限公司
地址：310018 浙江省杭州市杭州经济技术开发区白杨街道21号大街600号1幢113室
国籍：CN
代理机构：杭州橙知果专利代理事务所(特殊普通合伙)
代理人：余成鹏
更多信息请下载全文后查看。

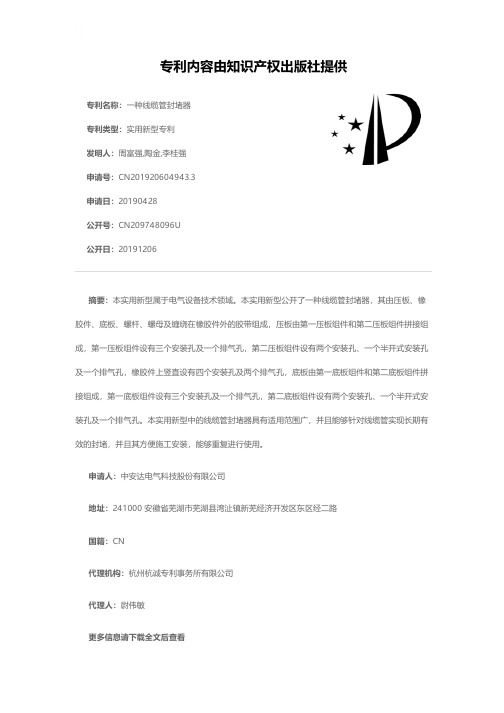

![一种线缆管封堵器[实用新型专利]](https://img.taocdn.com/s1/m/1c886231ce2f0066f4332276.png)
专利名称：一种线缆管封堵器专利类型：实用新型专利
发明人：周富强,陶金,李桂强申请号：CN201920604943.3申请日：20190428
公开号：CN209748096U
公开日：
20191206
专利内容由知识产权出版社提供
摘要：本实用新型属于电气设备技术领域。
本实用新型公开了一种线缆管封堵器，其由压板、橡胶件、底板、螺杆、螺母及缠绕在橡胶件外的胶带组成，压板由第一压板组件和第二压板组件拼接组成，第一压板组件设有三个安装孔及一个排气孔，第二压板组件设有两个安装孔、一个半开式安装孔及一个排气孔，橡胶件上竖直设有四个安装孔及两个排气孔，底板由第一底板组件和第二底板组件拼接组成，第一底板组件设有三个安装孔及一个排气孔，第二底板组件设有两个安装孔、一个半开式安装孔及一个排气孔。
本实用新型中的线缆管封堵器具有适用范围广，并且能够针对线缆管实现长期有效的封堵，并且其方便施工安装，能够重复进行使用。
申请人：中安达电气科技股份有限公司
地址：241000 安徽省芜湖市芜湖县湾沚镇新芜经济开发区东区经二路
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。
![一种电缆封堵设备[实用新型专利]](https://img.taocdn.com/s1/m/9a9d3e9b7fd5360cbb1adb22.png)
专利名称：一种电缆封堵设备
专利类型：实用新型专利
发明人：吴婉彬,张健,汪晨,成兵,张杨光,张聪颖,庞瑾,魏庆卫,余嘉文,张贾军,王婷婷,杨芬,郁英,康宁
申请号：CN201520142676.4
申请日：20150313
公开号：CN204533838U
公开日：
20150805
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电缆封堵设备，包括导热的底板(1)，所述底板(1)上设有以定型封堵泥的定型框，在与所述定型框对应的所述底板(1)下方设有以加热融化封堵泥的加热器(10)，在所述底板(1)上还设有切割压实所述封堵泥的切割刀板(8)。
该电缆封堵设备结构简单，易制作，使用该设备可简化工作流程，缩短工作时间，制作出的堵料切割平整、表面光滑，堵料底面与边角处紧密无缝，提高封堵合格率，具有较强的实用性。
申请人：国家电网公司,国网安徽省电力公司芜湖供电公司
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：朱圣荣
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910273916.7
(22)申请日 2019.04.07
(71)申请人 江西斯耐尔电力科技有限公司
地址 330200 江西省南昌市南昌高新技术
产业开发区佳海工业园60号厂房三、
四层
(72)发明人 陈威锋 王慧锋
(51)Int.Cl.
H02G 9/06(2006.01)
H02G 1/00(2006.01)
(54)发明名称一种密封性强的电缆封堵器及其使用方法(57)摘要本发明公开了一种密封性强的电缆封堵器及其使用方法，其包括橡胶封堵件和挤压作用力压板，橡胶封堵件设有两个，内橡胶封堵件和外橡胶封堵件均为环形结构，挤压作用力压板包括上挤压作用力压板和下挤压作用力压板，内橡胶封堵件和外橡胶封堵件之间设有凹槽，且内橡胶封堵件和外橡胶封堵件的下端相连接，上挤压作用力压板的下端开有小卡槽，且连接卡块，卡块位于小卡槽的内侧，外橡胶封堵件的上端插入小卡槽内，卡块插入凹槽内。
本发明的优点：内橡胶封堵件和外橡胶封堵件之间设有凹槽，且下端相连接，便于内橡胶封堵件向内变形、外橡胶封堵件向外变形的同时，保证橡胶封堵件的一体性和密闭性；卡块内侧壁为斜面，能够更好地挤压内
橡胶封堵件。
权利要求书2页 说明书5页 附图3页CN 110048360 A 2019.07.23
C N 110048360
A
权 利 要 求 书1/2页CN 110048360 A
1.一种密封性强的电缆封堵器，其包括橡胶封堵件和挤压作用力压板，所述橡胶封堵件和所述挤压作用力压板通过螺栓（1）固定，旋转所述螺栓（1）能够使得所述橡胶封堵件变形，所述橡胶封堵件设有两个，内橡胶封堵件（2）和外橡胶封堵件（3），所述内橡胶封堵件（2）位于所述外橡胶封堵件（3）的内侧，所述内橡胶封堵件（2）和所述外橡胶封堵件（3）均为环形结构，所述挤压作用力压板包括上挤压作用力压板（4）和下挤压作用力压板（5），其特征在于：所述内橡胶封堵件（2）和所述外橡胶封堵件（3）之间设有环形的凹槽（6），且所述内橡胶封堵件（2）和所述外橡胶封堵件（3）的下端相连接，所述上挤压作用力压板（4）的下端开有小卡槽（7），且连接卡块（8），所述卡块（8）位于所述小卡槽（7）的内侧，所述外橡胶封堵件（3）的上端插入所述小卡槽（7）内，所述卡块（8）插入所述凹槽（6）内。
2.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述卡块（8）的外侧壁为垂面，内侧壁为斜面。
3.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述内橡胶封堵件（2）的内侧设有环形橡胶圈（9）。
4.根据权利要求3所述的一种密封性强的电缆封堵器，其特征在于：所述环形橡胶圈（9）设有0个、1个、2个或者多个。
5.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述下挤压作用力压板（5）的上端开有大卡槽（10），所述内橡胶封堵件（2）和所述外橡胶封堵件（3）的下端插入所述大卡槽（10）内。
6.根据权利要求3所述的一种密封性强的电缆封堵器，其特征在于：所述内橡胶封堵件（2）和所述外橡胶封堵件（3）上均设有台阶式切割线（11），所述环形橡胶圈（9）上设有直线形切割线（12）。
7.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述外橡胶封堵件（3）的侧壁厚度从中间到上下两端逐渐增大，所述外橡胶封堵件（3）的内壁和外壁中间位置均朝向外侧凸起。
8.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述内橡胶封堵件（2）、所述外橡胶封堵件（3）、所述上挤压作用力压板（4）和所述下挤压作用力压板（5）上均设有供气阀穿过的气阀孔和供所述螺栓（1）穿过的螺栓孔（13），所述上挤压作用力压板（4）和所述下挤压作用力压板（5）均包括两个半压板，每个所述半压板上均设有三个供所述螺栓穿过的螺栓孔（13），两块所述半压板两端的螺栓孔（13）交叉重叠连接，其中一块半压板的其中一个端部的螺栓孔（13）为开放式。
9.根据权利要求1所述的一种密封性强的电缆封堵器，其特征在于：所述上挤压作用力压板（4）的外侧上端设有一圈边沿（14）。
10.一种基于权利要求1-9的密封性强的电缆封堵器的使用方法，其特征在于，其按照以下步骤进行：
步骤一：线缆在使用时穿过管道，根据实际需要，选择适量的环形橡胶圈（9），沿着直线形切割线（12）切开环形橡胶圈（9），将环形橡胶圈（9）依次套在线缆上，将出厂时已通过螺栓（1）固定好的橡胶封堵件内橡胶封堵件（2）和外橡胶封堵件（3）沿着台阶式切割线（11）切开后，掰开套在环形橡胶圈（9）的外侧，并使得内橡胶封堵件（2）的上端与环形橡胶圈（9）的上端在同一平面上，然后闭合，将上挤压作用力压板（4）和下挤压作用力压板（5）通过开放
2。
