关于傅里叶级数的课程设计

1 设计任务描述1.1 设计题目快速傅里叶变换程序设计设计要求1.2.1 设计目的1）理解FFT的算法以及利用DSP实现的方法。

2）能熟练的调试程序并能观察其结果。

3）熟悉TMS320C54x系列DSP芯片的软件设计方法。

基本要求1）研究FFT原理以及利用DSP实现的方法。

2）编写FFT程序。

3）调试程序，观察结果。

2 设计思路2.1 FFT 算法原理若给定由N 个信号样本{x （0），x （1），…，x （N -1）}组成的信号序列x （n ），DFT 可用式2-1给出：1()()N nkNn X k x n W-==∑ k =0,1，…，N -1（2-1）式2-1中，nk N W 称为旋转因子或蝶形因子，nkN W =2/j nk Neπ-。

从中可以看出：当信号样本为复数时，计算单个()X k 需经过N 次复数乘法和N -1次复数加法运算，相当于4N 次实数乘法和2（2N -1）次实数加法。

完成全部N 点DFT 共需2N 次复数乘法和N （N -1）复数加法运算。

可见，随着N 不断增加，整个DFT运算量是相当庞大的，而FFT 算法通过对计算过程的深入分析，利用旋转因子nkNW 具有的周期性与对称性，实现了降低运算复杂度的目的。

当序列长度N 为偶数时，信号序列x （n ）可被分解为奇、偶两个子序列，相应的N 点DFT 被分解为两个N /2点的DFT ：()()()kN X k G k W H k =+ k =0,1, …，N /2-1（2-2）(/2)()()k N X N k G k W H k +=- k =0,1, …，N /2-1（2-3）式（2-2）和（2-3）中，G(k)和()H k 分别表示x （n ）分解后得到的N /2点偶序列点奇序列的DFT 。

式（2-2）和式（2-3）表明，只要求出G(k)和()H k ，x （n ）前N /2点和后N /2点的DFT 就得到了，整个序列的DFT 也就得到了。

傅里叶光学课程设计前言傅里叶光学是光学的一个重要分支，它将傅里叶分析方法与光学相结合，可以对光场的传播、变换、滤波等进行分析和处理。

本课程设计将针对傅里叶光学的理论和实践进行探讨，旨在让学生更深入地了解傅里叶光学的基本概念和应用，并培养学生独立思考、实验设计和科学写作的能力。

题目设定本课程设计包括两个部分。

理论部分傅里叶光学的理论部分主要是关于傅里叶光学的基本概念和原理的讲解。

参考教材为《傅里叶光学》（第二版），作者为Joseph W. Goodman。

下面是理论部分的几个任务：任务一自选某一篇傅里叶光学的文献，阅读并归纳总结出该文献中介绍的傅里叶光学算法或方法，并用自己的话进行说明。

任务二根据自己选定的傅里叶光学算法或方法，设计一份算法流程图或伪代码，并用文字描述各个步骤的作用和解释。

任务三在MATLAB或Python等编程软件中，用自己编写的程序对所设计的傅里叶光学算法或方法进行仿真实验，并对仿真结果进行分析和讨论。

实验部分傅里叶光学的实验部分是通过光学实验来验证傅里叶光学的基本原理和概念。

下面是实验部分的几个任务：任务四在实验室里，搭建一个傅里叶变换光学系统，并用几个典型的样例来展示傅里叶变换在光学中的应用。

任务五通过设计一个基于光学的数字图像处理系统，来演示傅里叶光学在数字图像处理中的应用。

具体包括图像傅里叶变换技术、频域滤波技术等。

任务六综合实验。

根据老师或自己的兴趣，自己设计一份光学实验，并在实验报告中详细叙述实验的实现过程，以及分析实验结果。

总结傅里叶光学是一门具有极高应用价值的学科。

通过本次课程设计，学生将会深入了解傅里叶光学的基本原理和应用，同时也会培养学生独立思考、实验设计和科学写作的能力，为以后的学习和工作打下坚实的基础。

信号与系统优秀课程设计一、课程目标知识目标：1. 理解信号与系统的基本概念，掌握不同类型的信号及其特点；2. 学会分析线性时不变系统的特性，包括因果性、稳定性和记忆性；3. 掌握连续时间信号与离散时间信号的转换方法，理解傅里叶级数和傅里叶变换的物理意义及其在信号处理中的应用；4. 能够运用拉普拉斯变换和Z变换分析系统函数，并解决实际问题。

技能目标：1. 能够运用数学工具（如Matlab等）对信号进行处理和分析；2. 掌握系统响应的求解方法，包括经典解法和现代解法；3. 培养对信号与系统的实际应用能力，如滤波器设计、信号调制与解调等；4. 提高团队协作和问题解决能力，通过小组讨论和实践项目加深对知识的理解和应用。

情感态度价值观目标：1. 培养学生对信号与系统的学习兴趣，激发他们主动探索科学问题的热情；2. 培养学生的创新意识，使他们敢于尝试新方法，勇于面对挑战；3. 增强学生的社会责任感，让他们明白信号与系统在国防、通信等领域的广泛应用和重要价值；4. 培养学生的集体荣誉感，通过课堂讨论和团队协作，让他们学会尊重他人、倾听他人意见。

本课程针对高年级本科生，在学生已具备一定数学基础和专业知识的基础上，进一步深化信号与系统的理论学习和实践应用。

课程注重理论与实践相结合，以培养具有创新精神和实践能力的高级专门人才为目标。

通过本课程的学习，学生将能够系统地掌握信号与系统的基本理论和方法，为后续相关课程的学习和未来从事相关领域工作打下坚实基础。

二、教学内容1. 信号与系统的基本概念：信号分类（连续信号、离散信号）、系统的分类（线性时不变系统、非线性时变系统）；教材章节：第1章 信号与系统的基本概念2. 连续时间信号与系统的时域分析：微分方程、卷积积分、单位冲激响应与阶跃响应；教材章节：第2章 连续时间信号与系统的时域分析3. 傅里叶级数与傅里叶变换：周期信号的傅里叶级数展开、非周期信号的傅里叶变换、傅里叶变换的性质与应用；教材章节：第3章 傅里叶级数与傅里叶变换4. 拉普拉斯变换与Z变换：拉普拉斯变换的定义与性质、逆变换、系统函数与稳定性分析；Z变换的定义与性质、逆变换、离散时间系统的频率响应；教材章节：第4章 拉普拉斯变换与Z变换5. 系统的频域分析：频率响应函数、幅度频谱与相位频谱、幅度调制与解调；教材章节：第5章 系统的频域分析6. 系统的复频域分析：系统函数、频率特性、稳定性判定；教材章节：第6章 系统的复频域分析7. 信号与系统的应用：滤波器设计、通信系统、控制系统的稳定性分析；教材章节：第7章 信号与系统的应用教学内容按照上述安排进行，确保学生能够循序渐进地掌握信号与系统的理论知识，并通过实例分析，将所学知识应用于实际问题的解决。

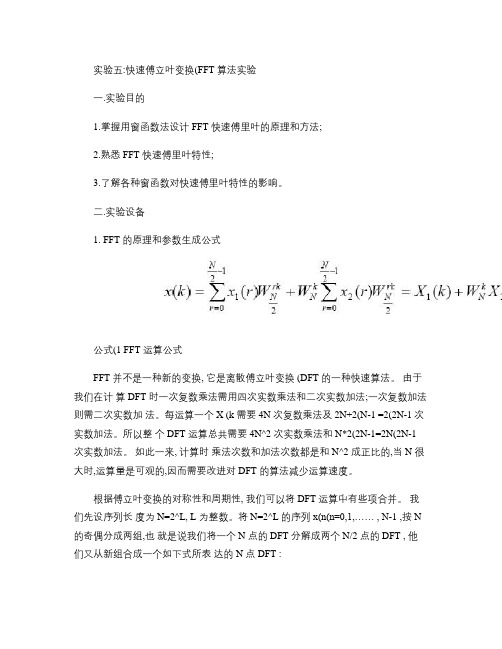

实验五:快速傅立叶变换(FFT 算法实验一.实验目的1.掌握用窗函数法设计 FFT 快速傅里叶的原理和方法;2.熟悉 FFT 快速傅里叶特性;3.了解各种窗函数对快速傅里叶特性的影响。

二.实验设备1. FFT 的原理和参数生成公式公式(1 FFT 运算公式FFT 并不是一种新的变换, 它是离散傅立叶变换 (DFT 的一种快速算法。

由于我们在计算 DFT 时一次复数乘法需用四次实数乘法和二次实数加法;一次复数加法则需二次实数加法。

每运算一个 X (k 需要 4N 次复数乘法及 2N+2(N-1 =2(2N-1次实数加法。

所以整个 DFT 运算总共需要 4N^2 次实数乘法和 N*2(2N-1=2N(2N-1次实数加法。

如此一来, 计算时乘法次数和加法次数都是和 N^2 成正比的,当 N 很大时,运算量是可观的,因而需要改进对 DFT 的算法减少运算速度。

根据傅立叶变换的对称性和周期性, 我们可以将 DFT 运算中有些项合并。

我们先设序列长度为 N=2^L, L 为整数。

将 N=2^L 的序列x(n(n=0,1,…… , N-1 ,按 N 的奇偶分成两组,也就是说我们将一个 N 点的 DFT 分解成两个 N/2 点的 DFT , 他们又从新组合成一个如下式所表达的 N 点 DFT :一般来说,输入被假定为连续的。

当输入为纯粹的实数的时候,我们就可以利用左右对称的特性更好的计算 DFT 。

我们称这样的 RFFT 优化算法是包装算法:首先 2N 点实数的连续输入称为“ 进包” 。

其次 N 点的 FFT 被连续被运行。

最后作为结果产生的 N 点的合成输出是“ 打开” 成为最初的与 DFT 相符合的 2N 点输入。

使用这战略,我们可以划分 FFT 的大小,它有一半花费在包装输入 O (N 的操作和打开输出上。

这样的 RFFT 算法和一般的 FFT 算法同样迅速, 计算速度几乎都达到了两次 DFT 的连续输入。
