电气安装工程监理实施细则

一、总则1. 依据《中华人民共和国建筑法》、《建设工程质量管理条例》等相关法律法规，结合电力工程的特点，制定本细则。

2. 本细则适用于电力工程监理旁站工作。

二、旁站监理的范围和内容1. 旁站监理的范围：电力工程中的关键部位、关键工序和重要施工过程。

2. 旁站监理的内容：（1）地基基础工程：桩基施工、地基处理、基础施工等。

（2）主体结构工程：混凝土浇筑、钢筋绑扎、模板安装等。

（3）电气设备安装工程：变压器、开关设备、电缆敷设等。

（4）设备调试和试运行：发电机、变压器、线路设备等。

（5）其他重要工序：施工方案变更、施工质量事故处理等。

三、旁站监理工作程序1. 项目监理部在实施监理前，总监理工程师应组织监理人员认真熟悉施工图纸，明确工程的关键部位、关键工序中需要实施旁站监理的工作内容。

2. 项目监理部在编制监理规划时，要制定旁站监理方案一式三份（送建设单位、施工单位及自留）。

方案内容包括旁站监理的范围、内容、程序和旁站监理人员职责等。

3. 项目监理部接到施工企业有关旁站监理书面通知时，应及时派监理人员到现场按旁站监理方案实施旁站监理，并做好旁站监理记录和监理日记。

4. 旁站监理人员应当认真履行职责，在现场跟班监督，及时发现和处理旁站过程中出现的质量问题。

四、旁站监理人员职责1. 旁站监理人员应具备相应的专业知识和技能，熟悉电力工程的相关法律法规、技术标准和规范。

2. 旁站监理人员应按照旁站监理方案，对关键部位、关键工序和重要施工过程进行监督。

3. 旁站监理人员应发现施工过程中的质量问题，及时向监理工程师或总监理工程师报告。

4. 旁站监理人员应做好旁站监理记录和监理日记，确保记录的准确性和完整性。

五、旁站监理记录和监理日记1. 旁站监理人员应认真填写旁站监理记录，记录内容包括施工部位、工序、时间、质量状况等。

2. 旁站监理人员应做好监理日记，记录旁站监理过程中发现的问题、处理措施及整改情况。

六、附则1. 本细则由项目监理部负责解释。

目录一、工程概况-------------------------------------------------2二、建筑电气工程特点-----------------------------------------2三、编制依据------------------------------------------------3四、监理工作控制目标及要点-----------------------------------4 （一）建筑电气安装监理的投资控制-------------------------4 （二）建筑电气安装监理的进度控制-------------------------4 （三）建筑电气安装监理的质量控制-------------------------6 （四）电梯监理的控制目标及要点---------------------------24五、建筑电气安装监理的安全生产管理--------------------------37六、电气监理工作措施----------------------------------------41七、监理工作制度--------------------------------------------41八、监理工作流程----------------------------------------------42九、监理组织机构图--------------------------------------------56电气工程监理实施细则一、工程概况1、工程名称：南北康片区北康村村民安置房建设项目2、工程地点：济南市市中区，分水岭路以北，北康路以东，南康路以西。

3、建筑规模：85539.98㎡4、结构形式：本工程住宅为剪力墙结构，商铺和地下车库为框架结构。

5、工程计划投资：25500万元6、工程质量等级：合格工程7、计划工期：2015年4 月1日开工至2018 年3月31日竣工8、设计单位：中国航天建设集团有限公司9、建设单位：济南市中控股有限公司10、监理单位：山东恒信建设监理有限公司11、施工单位：济南长兴建设集团有限公司二、建筑电气安装工程的特点本工程电源有两路引自不同变电站的10KV电源供电，满足一级负荷供电要求，变配电室设置在车库内，各栋号楼在负一层设配电间，配电间内设总箱配电线路分别沿桥架到电井再到各层照明箱和设备箱。

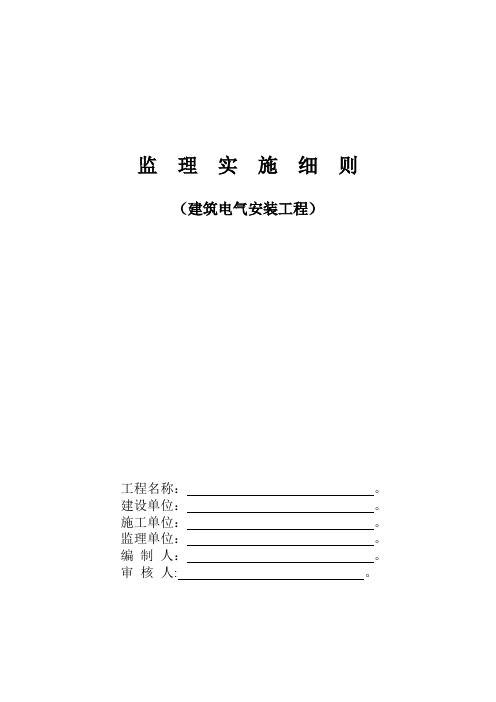

监理实施细则（建筑电气安装工程）工程名称：。

建设单位：。

施工单位：。

监理单位：。

编制人：。

审核人: 。

目录一、工程概况及特点 (2)二、编制监理实施细则的依据 (2)三、监理工作目标 (2)四、监理工作流程 (3)五、监理过程控制的方法及措施 (4)5.1质量的事前控制 (4)5。

2质量的事中控制 (4)5。

2。

1建筑电气工程 (4)5。

2。

2电梯安装工程（电力驱动的曳引式电梯） (7)5.2。

3消防安装工程 (14)5。

2.4给排水安装工程 (24)5.3质量的事后控制 (31)六、文明施工及安全施工监理 (31)七、巡视检查和旁站 (31)八、质保资料 (32)一、工程概况1、工程名称：办公大楼大楼工程；2、工程概况：位于市高新开发区大道号；本工程：1、共建2栋（科研楼及软件楼），均为28层,高度为105m,共用一个地下室;2、总建筑面积为60343。

80m2(其中：地下室5984.51m2、地面建筑——科研楼28347.86m2 软件楼26011.43m2）；3、电梯共8台，消防梯2台（29层站，科研楼、软件楼各一台），客梯4台（28层站，科研楼、软件楼各2台）；4、地下室可停放244辆小车，且配置有配发电、消防、人防、给排水及通风等设施.该项目安装工程主要有给排水、人防、消防、建筑电气工程、通风工程、电梯安装工程、视频监控及车库管理等弱电系统工程.3、工程特点1。

工程涉及的专业多，土建、专业装修、门窗、水电安装、热水、智能化系统等一些分部（项）工程专业要求高，穿插施工难度大,实施施工监理时必须针对各专业的特点，提前与施工单位及各专业分包单位和厂家联系协调、沟通，并在施工安装工程中进行跟踪检查监理，确保工程保质,按期完成。

2.本工程从2012年2月15日开工至2014年月日竣工,施工期间跨越酷暑、严冬，非常的气候自然条件,给工程施工带来不利影响.因此为保证工期顺利完成，且质量达到规范要求，不同气候施工对应措施,克服各种不利因素，合理安排人员、组织、协调好各工种之间的配合，确保工程质量和进度。

电气工程监理施行细那么一. 工程概况：1．工程名称：**********工程。

2．工程地点：处于************。

3．工程概况：**************。

二.施工监理的主要根据如下：2.1 工程理系列：2.2 技术：三.监理工作的流程建筑电气安装工程质量监理的工作流程三.监理工作的控制要点及目的值：1.工程监理工作目的:按照?监理规划?制定的本工程监理工作总目的的要求本分项工程监理目的如下：质量目的：施工质量验收合格；进度目的：配合土建同完成；目的：不打破施工合同及附件本分项工程的；平安目的：平安无事故。

2.质量控制要点:2.1监理工作的控制要点：2.1.1主要设备、材料、成品和半成品进场检验结应有记录符合要求后方可在工程中使用。

2.1.2接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接不得串联连接。

2.1.3高压的电气设备和布线系统及继电保护系统的交接试验必须符合现行?电气装置安装工程电气设备交接试验?GB 50150的规定。

2.1.4发电机馈电线路连接后两端的相序必须与原供电系统的相序一致。

2.1.5不连续电源输出端的中性线(N极)必须与由接地装置直接引来的接地干线相连接做重复接地。

2.1.6金属电缆桥架及其支架和引入或引出的金属电缆导必须接地(PE)或接零(PEN)可靠。

且必须符合以下规定。

2.1.7金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。

2.1.8非镀锌电缆桥架间连接板的两端跨接铜芯接地线最小允许截面积不小于4mm2。

2.1.9镀锌电缆桥架间连接板的两端不跨接接地线但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2.1.10金属电线导严禁对口熔焊连接;镀锌和壁厚≤2mm的钢导不得套熔焊连接。

2.1.11三相或单相的交流单芯电缆不得单独穿于钢导内。

22.1.13插座接线应符合以下规定：1) 单相两孔插座面对插座的右孔或上孔与相线连接左孔或下孔与零线连接;单相三孔插座面对插座的右孔与相线连接左孔与零线连接。

建筑电气安装工程监理细那么〔强电、消防、弱电〕一、工程概况二、监理范围2.1电力系统；2.2照明系统〔包括室外照明系统〕；2.3防雷及接地系统；2.4消防自动与联动控制系统。

三、监理根据3.1批准的建立方案、规划、设计与工程建立相关的。

3.2和有关部门,、有关工程建立监理的法律、法规、、及规程。

3.3设计图纸。

3.4依法签订的监理委托合同和工程建立承包合同及有关附件；3.5业主、监理方和承包商在工程施行过程中有关的会议记录、电和其它文字记载监理方发出的所有指可作为监理根据的补充。

3.6有关质量检验与控制的专门技术法规性。

〔技术：国际、、行业、地方、企业〕详细如下：〔1〕建筑电气工程施工质量验收〔GB50303-2002〕〔2〕电气装置安装工程1KV及以下配线工程施工验收；〔3〕电气装置安装工程接地装置工程施工验收；〔4〕电气装置安装工程低压电器工程施工验收；〔5〕电气装置安装工程电缆线路施工验收；〔6〕电气装置安装工程电器照明装置工程施工验收；〔7〕火灾自动系统施工及验收；〔8〕及地方有关对电气安装工程质量验收补充规定。

四、电气安装质量控制4.1施工准备阶段质量控制4.2电气设备、材料质量控制4.3施工过程质量控制15mm。

重点控制踢脚线与地面接合处圈梁与顶板接合处等。

以保证穿线顺利进展和导线的平安。

mm之内为宜；进盒、箱应用使用锁紧螺母固定平直露出不大于5mm盒、箱四周用水泥砂浆填实、抹平。

进配电箱应一孔一排列整齐配口在二层板后面；严禁用气焊开孔废孔应堵抹平。

五、电气安装工程质量控制点5.1线路敷设质量控制点1）电缆的耐压试验结果、泄漏电流和绝缘电阻值；2）电缆敷设、电缆终端头和电缆接头制作与安装质量电缆保护安装质量；3）电缆支、托架安装质量；4）电缆及其支、托架、保护接地装置质量；1）配间和导线对地间的绝缘电阻值；2）薄壁钢与塑料及其连接质量；3）子敷设、保护和内穿线质量；4）金属电线保护、盒〔箱〕及支架接地装置质量。

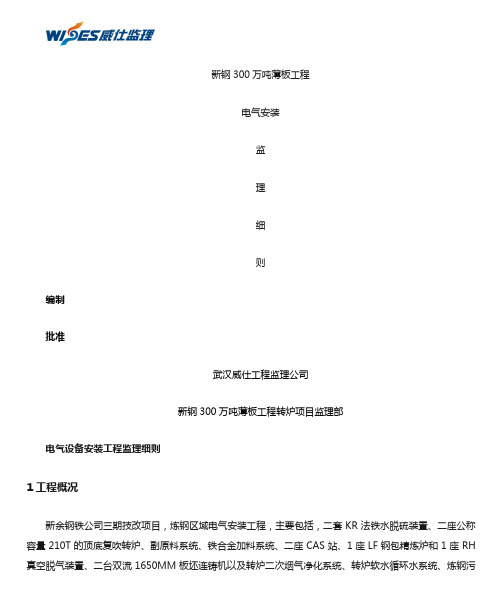

新钢300万吨薄板工程 电气安装

监 理 细 则

编制 批准

武汉威仕工程监理公司 新钢300万吨薄板工程转炉项目监理部 电气设备安装工程监理细则 . . . . 1工程概况 新余钢铁公司三期技改项目，炼钢区域电气安装工程，主要包括，二套KR法铁水脱硫装置、二座公称容量210T的顶底复吹转炉、副原料系统、铁合金加料系统、二座CAS站、1座LF钢包精炼炉和1座RH真空脱气装置、二台双流1650MM板坯连铸机以及转炉二次烟气净化系统、转炉软水循环水系统、炼钢污泥处理系统。 炼钢系统供电设施包括，炼钢变电所、转炉1号变电所、转炉2号变电所、RH电气室、1号连铸电气室、2号连铸电气室、LF电气室、除尘综合变电所、一次除尘电气室、二次除尘电气室、水处理变电所。 工程自动化系统采用电控、仪控、计算机三电一体的三级计算机控制系统、自动化水平达到国内同类型生产厂的先进水平，而且工期短，工程量大，对工程提出来一个更大的新课题。 2、编制依据 2.1、电气装置安装工程高压电器施工及验收规范 GBJ147－90 2.2、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GBJ148－90 2.3、电气装置安装工程母线装置施工及验收规范 GBJ149－90 2.4、电气装置安装工程电缆线路施工及验收规范 GB50168－2006 2.5、电气装置安装工程接地装置施工及验收规范 GB50169－2006 2.6、电气装置安装工程旋转电机施工及验收规范 GB50170－2006 2.7、电气装置安装工程盘柜及二次回路结线施工及验收规范 GB50171－92 2.8、电气装置安装工程蓄电池施工及验收规范 GB50172－92 2.9、电气装置安装工程电气设备交接试验标准 GB50150－2006 2.10、电气装置安装工程低压电器施工及验收规范 GB50254－96 2.11、电气装置安装工程电力变流设备施工及验收规范 GB50255－96 2.12、电气装置安装工程起重机电气装置施工及验收规范 GB50256－96 2.13、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50257－96 2.14、电梯工程施工质量验收规范 GB50310－2002 . . . . 2.15、冶金电气设备安装工程验收规范 GB50397－2007 2.16、建筑电气工程施工质量验收规范 GB50303－2002 2.17、建筑工程施工质量验收统一标准 GB50300－2001 2.18、火灾自动报警系统施工及验收规范 GB50166－92 2.19、自动化仪表工程施工及验收规范 GB50093－2002 2.20、与本工程建筑有关的法律、行政法规，与本工程有关的现行技术标准 2.21、本工程监理合同 2.22、本工程施工合同 2.22、监理规范 2.23、监理规划 2.24、与本工程有关的设计文件、施工图纸。 3、监理范围 新余钢铁公司三期技改项目，炼钢区域工程的电气设备安装工程。 4、准备阶段监理控制要点 4.1、熟悉电气安装施工图纸，参加图纸会审，提出图纸中存在的问题，尽量避免和减少因图纸问题而造成对工程质量、进度、投资的影响。 4.2、审查施工单位的电气安装工程施工组织设计、施工方案，使之有针对性、合理性、可行性。检查施工单位特殊工种人员上岗证，检测仪器仪表的完好性和准确性，检查检测设备的检定时间，施工单位的施工资质。 4.3、对进场的全部电器工程材料、设备进行检查，检查产品合格证、质保书或技术说明书。按有关规定进行抽检，没有产品合格证和抽检不合格的设备、材料不得在工程中使用。 5、施工中监理工作 5.1、严格按照设计图纸、国家图集、国家施工验收规范、标准、国家和行业的技术操作规程。对电气安装工程的施工安装进行检查，检查安装的设备与材料的型号、规格、数量是否符合设计，安装的位置、标高是否正确，安装工艺是否合理，安装质量是否达到要求。 5.2、凡经检查发现不合格的安装，均应要施工单位返工整改，达到要求。 5.3、隐蔽项目应经检查合格后方可进行下一道工序的施工。 . . . . 6、施工阶段 6.1、电力变压器安装 变压器安装位置应正确，附件齐全，油浸变压器油位正常，无渗油现象，高、低压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷，接地可靠。装有滚轮的变压器就位后应将滚轮用能拆卸的制动部件固定。装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。 6.2、成套配电柜、控制柜安装 检查进场设备型号、规格是否符合设计要求，试验调整结果符合施工规范规定。高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷。低压绝缘部件完整。金属柜架及基础型钢接地或接零可靠。柜安装垂直度允许偏差1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，盘面标志牌齐全、正确并清晰，主开关的辅助开关切换动作与主开关动作一致，油漆完整均匀，盘面清洁，二次结线准确，固定牢靠，标志清晰、齐全。 6.3、裸母线、封闭母线、接插式母线安装 高压绝缘子和高压穿墙套管的耐压试验必须符合施工规范规定。高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷，母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺，裸母线平直、整齐，相色正确，使用的螺栓螺纹均露出螺母2～3扣。封闭、插接式母线安装母线与外壳同心，允许偏差为±5mm，当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力，外壳接地可靠。 6.4、电缆支架、桥架安装和电缆敷设 电缆桥架安装立柱间距均匀，符合规格规定，固定牢靠，层间距离一致，符合规范要求。横平竖直，防腐、防锈漆完好。全长均应有良好的接地。电缆的弯曲半径符合规范要求。电缆整齐平直，不紊乱。 6.5、电气配管穿线安装 检查进场管材线材的质量、型号、规格是否符合设计及施工规范要求。管子弯曲半径、煨扁度、管子的防腐油漆符合规范要求。电缆的连接、接头必须与线芯截面规格相符，绝缘电阻值符合施工规范要求。 6.6、电缆终端头、电缆接头制作 . . . . 高压电力电缆直流耐压试验必须符合交接试验规定。低压电缆线间和相对地的绝缘电阻必须大于0.5MΩ。铠装电力电缆的接地线采用铜绞线或镀锡铜编织线，接地必须准确。并联运行电缆的型号、规格、长度、相位应一致。电缆的芯线连接金具、规格应与芯线的规格适配，且不得采用开口端子。电缆的回路标记应清晰、编号准确。 6.7、接地装置的安装 检查进场材料质量、型号、规格是否符合设计、施工规范的要求。焊接的焊缝平整、饱满、无明显气孔、咬肉等缺陷。焊接、搭接长度符合施工规范要求。螺栓连接紧密、牢固、有防松措施。 6.8、电气器具设备安装 检查进场电气器具与设备的质量、型号、规格必须符合设计，检查产品出厂合格证。主要设备，电力变压器，高、低压开关柜、控制柜，操作台，操作箱，电机，低压电容等，检查安装质量，按设计和施工及验收规范检查。 6.9、起重机电气设备安装 电气设备试验调整结果必须符合施工规范规定。导电接触面，开关与母线连接处必须接触紧密。导线绝缘等级、材质、截面符合规范规定。易受机械损伤，化学腐蚀，热辐射的部位有防护措施。钢管焊接固定牢靠，电缆排列整齐，避免交叉，卡固距离不大于1m。电阻器垂直叠装箱数不超过规范规定值，并按规范规定加防护罩。电磁制动装置、限位开关安全，符合施工规范规定，标志牌清晰、不褪色。撞杆及其支架安装牢固不晃动，撞杆长、宽符合规范规定。音响装置的声音清晰、响亮可靠。司机室与本体用螺栓连接时，其间跨接点不应少于两处，宜采用多股软铜线，其截面积不得小于16mm2，两端压接线端子应采用镀锌螺栓固定，当采用圆钢时直径不得小于12mm，扁钢不得小于40mmX40mm。起重机的每条轨道应设两点接地，接地电阻应小于4Ω。 6.10滑接线和移动式软电缆安装 滑触线和移动式软电缆的相间或各相间对地的绝缘电阻值必须符合设计的规定。支架在轨道梁焊接安装时不得将支架焊接在轨道梁腹板上。额定电压为0.5kV以下的滑触线，其相间和对地部分之间和净距离不得小30mm。户内3kV滑触线其相间对地的净距不得小于100mm，3kV滑触线高压绝缘子安装前应进行. . . . 耐压试验。软电缆的滑轨或吊索终端固定牢靠，吊索调节装置齐全。软电缆的悬挂装置沿滑线或钢索移动应灵活平稳，无跳动、无卡阻现象。悬挂装置的电缆夹应与软电缆可靠固定。软电缆移动的长度应比起重机移动距离长15％～20％，加装牵引绳时，牵引绳长度应短于软电缆移动段的长度。安全滑触线的连接应平直牢固，支架夹安装牢固，各支架夹之间的距离应小于3m。安全滑触线的绝缘护套应完好，不应有裂纹与破损。滑接器拉簧应完好灵活，滑接器应沿滑接线全长可靠的接触，自由无阻的滑动。在任何部位，滑接器的中心线（宽面）不应超出滑接线的边缘。 6.11、火灾自动报警系统安装 火灾自动报警系统安装，导线敷设后用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。探测器至墙壁梁边的水平距离不应小于0.5m。至空调送风口的水平距离，不应小于1.5m。感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。 6.12、电梯安装 电梯是机电一体化的大型综合产品。电梯的电气控制系统，主要的控制柜、操纵箱、指层灯箱、召唤器、限位装置、换速平层装置。轿顶检修箱等十几个部件，以及曳引电动机、制动器线圈、开关门电动机及开关门调速开关、极限开关。。。。。。。几十个分散安装在各相关部件中的电器元件构成 6.12.1、施工作业条件 6.12.2、井道施工所用的照明要用36v以下的低压照明。电梯井道要单独供电，且光照亮度要足够大。 6.12.3、升慢车进行井道内安装工作时各层厅门应关闭，门锁良好可靠。厅门不能用手扒开。 6.12.4、与电梯电气装置有关的建筑物和构筑物的建筑工程质量，除应符合国家现行的建筑工程施工及验收规范中有关规定外，还应符合国家标准《电梯主参数及轿箱井道、机房的形式与尺寸》的有关规定。 6.12.5、电梯电气装置安装前，建筑工程应具备下列条件 1）机房、井道的建筑施工，包括完成粉刷工作。

电气（照明、动力）工程监理细则一、总则1.监理依据1.1.承包合同1.2.监理合同1.3.设计文件及设计施工图1.4.图纸会审记录及设计变更1.5.现行《电气装置安装工程施工及验收规范》1.6.《建筑电气安装工程质量检验评定标准》GBJ303-88之规定1.7.地方主管部门和质量监督部门的各项有关规定1.8.业主的特殊要求或标准1.9.项目的监理大纲或监理规划2.监理目标：根据已经业主批准的监理大纲或监理规划之目标要求，根据项目监理组织机构之分工，将目标、责任分解落实到位、到人，并明确本专业（或责任人）之工期目标、质量目标、投资目标。

二、照明工程1、防雷、接地装置质量控制1.1接地体制作：一般用基础桩主筋、基础承台或板钢筋、人工打入地基中的角钢、钢管等做为接地体，接地体的结点距离、埋设深度、联结方法、引出线、测试点等应按照设计或规范要求。

1.2监理人员应检查接地体的材料、焊接质量、布置和联结，并参与接地电阻的测试和检查。

1.3接地引下线一般利用柱子钢筋，做引下线的柱子钢筋应做好标记以防止错联，遇焊接接头应进行跨接；引下线应按照有关要求进行环形联结；引下线若敷设在外墙时应进行镀锌或镀漆防腐，并安装牢固。

1.4接闪器如避雷针、避雷带、避雷网的制作应符合设计和规范要求。

1.5质量验收：接地电阻应符合设计要求，材质和规格符合规定，联接正确，环联不开口；焊接搭接长度、焊接部位防腐处理符合要求。

2．配管及管内穿线工程2．1．基本项目2．1．1．敷设在多尘或潮湿场所的电线管，管口及其各连接处均应密封。

2．1．2．当线路暗配时，电线保护管宜沿最近的线路敷设，并应减少弯曲。

2．1．3．埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。

2．1．4．进入落地式配电箱的电线管，排列应整齐，管口宜高出配电箱基础面50-80mm。

2．1．5．电线管不宜超过建筑物、构筑物的基础；当必须穿过时，应采取保护措施。

35KV变电站设备及电气安装工程监理实施细则神华杭锦能源有限公司塔韩线色连集运站工程监理实施细则(35KV 变电站设备及电气安装工程)项目监理机构（章）：专业监理工程师：总监理工程师：日期:北京康迪建设监理咨询有限公司色连集运站监理部目录1、工程概况 (3)2、编制依据 (4)3、施工过程中质量控制 (8)4、施工准备阶段监理工作主要内容 (9)5、施工过程中的质量控制 (9)6、设备及电气安装 (11)7、进度计划的监督管理 (12)8、施工阶段的投资控制 (12)9、工程信息的呈办 (13)10、保证工程质量的主要措施监督管理 (14)11、保证工期的主要措施监督管理 (15)12、安全要求及确保安全生产的措施监督管理 (18)13、成品保护措施监督管理 (19)14、雨季三防应急措施监督管理 (20)15、工程交付、服务及保修监督管理 (22)16. 交工资料的编制监督管理 (23)为严格遵守建设监理法规和程序，使监理工作做到规范化、正规化、制度化，更好的落实施工制度的各项指标和内容，安对工程质量、进度、投资得到合理有效的控制，特编制细则如下：一、工程概况工程名称：神华杭锦能源有限责任公司塔韩线色连集运站35KV变电站电气设备安装工程工程地点：内蒙古鄂尔多斯市达拉特旗武家湾建设单位：神华杭锦能源有限责任公司设计单位：鄂尔多斯市和效电力设计有限责任公司监理单位: 北京康迪建设监理咨询有限公司设备及电气安装施工单位：陕西域明电力工程有限公司神华杭锦能源色连集运站35KV变电站设备及电气安装工程，该工程设备主变包括：35KV侧、10KV侧开关柜均布置箱体内，有载调压变压器2台，容量为2×5MVA、35KV进线2回、单母线分段接线，35KV电气设备箱内安装XTN-40.5固定开关柜12台。

10KV母线采用单母线分段接线。

10KV进线间隔2回，10KV出线间隔9回，10KV电气设备为箱体布置，箱内安装XGN—12固定柜21台，动态无功补偿装置为箱体布置，容量为SVG—3600KV2r2夸。

电气工程施工质量监理实施细则建筑电气工程一、一般规定1•接地（PE）或接零（PEN）支线必须单独与接地（PEN）干线相连接，不得串联连接。

2•高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气安装交接试验标准》GB50150的规定。

3•变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：⑴查验合格证和随带技术文件，变压器有出厂试验记录；⑵外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

4•高低压成套配电柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：⑴查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。

不间断电源柜有出厂试验记录。

⑵外观检查：有铭牌，柜内无器件损坏丢失、接线无脱落脱焊。

5.电线、电缆应符合下列规定：⑴按批查验合格证，合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙燃绝缘电缆》GB5023.1〜5023.7标准生产的产品有安全认证标志；⑵外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。

电缆无压扁、扭曲，铠装不松卷。

耐热、阻燃的电线、电缆外护层明显标识和制造厂标；⑶按制造标准，现场抽样检测厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%常用的BV型绝缘电线的绝缘层厚度不小于表1-1的规定BV型绝缘电线的绝缘层厚度表1-1二、成套配电柜、控制柜（屏、台）和动力、照明电箱（盘）安装1 •低压成套配电柜、控制柜（屏、台）和动力、照明电箱（盘）应有可靠的电击保护。

柜（屏、台、箱、盘）内保护导体应应裸露连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表1-2的规定。

保护导体的截面积表1-2注：S2•照明配电箱（盘）安装应符合下列规定：⑴箱（盘）内配线整齐，无铰接现象。

导线连接紧密，不伤芯线，不断股。

建筑水电安装工程监理细则建筑电气安装工程是建筑工程中的一个重要组成部分，其施工、安装过程将直接关系到整个工程的质量、工期和投资。

施工、安装质量直接影响到建筑物总体设备的安全运行及使用功能。

因此，建筑电气安装工程的监理亦是工程项目建设监理中的一个十分重要的方面。

本细则制定依据：1、工程建设监理相关理论及法规。

2、建筑电气安装工程施工及验收规范。

3、国家现行相关专业规范、规程及标准规定。

4、广东省建筑工程施工技术操作规程电气工程篇。

5、湛江市建筑工程质量监督站有关质监要求。

（一）事前控制1、专业监理工程师必须掌握监理合同中有关专业监理范围、内容和监理要求，了解项目相关施工、设备材料采供等合同内容，为进一步监理作好准备。

2、认真审阅和核对电气施工图纸，协助业主须做好图纸会审和设计交底工作。

及时提出图纸中存在的不足（或错误）之处，提出合理建议。

应注意核查电气施工图与其他设备专业施工图之间的相互关系及配合，避免各设备专业工种现场施工之间交叉矛盾造成不必要的返工损失。

3、施工单位进场前应控制其队伍的整体技术素质，督促其建立健全现场管理体系和质保体系。

核实其主要管理人员及技术人员素质，落实现场施工质保管理体系。

4、控制待进场设备、材料的质量。

设备、材料进场监理人员必须参与检查、验收，做好相关工作。

核查其是否符合合同要求，检验核实电气设备、材料、器具等产品出厂合格证明资料。

5、掌握工程质量、投资、进度控制目标要求。

审核制定电气安装工程、施工进度计划，协助业主预先核定电气设备、材料采供计划，确定甲、乙供责职范围，确定审核设计变更和现场签证工作制度与顺序。

6、认真参与审核施工组织设计中的相关内容，提出审核意见。

注意核实现场施工临时供电方案安全技术措施。

7、掌握工程项目电气安装工程特点，确定监理控制要点，认真准备并进行监理交底工作二）事中控制1、有计划地对照建设工程的施工进度进行进度检查，分析原因，提出对策。

协调好与水、暖建筑设备安装工程之间的施工组织，定期向项目总监理报告施工进展形象进度。
