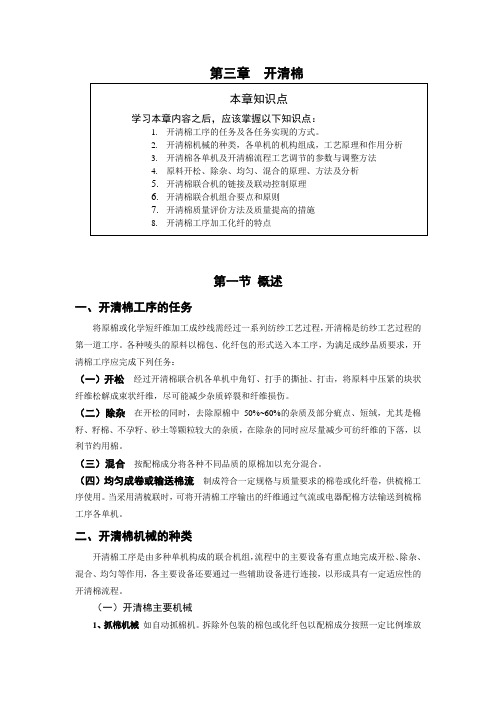

第三章 开清棉第一节 概述一、开清棉工序的任务将原棉或化学短纤维加工成纱线需经过一系列纺纱工艺过程，开清棉是纺纱工艺过程的第一道工序。
各种唛头的原料以棉包、化纤包的形式送入本工序，为满足成纱品质要求，开清棉工序应完成下列任务：（一）开松 经过开清棉联合机各单机中角钉、打手的撕扯、打击，将原料中压紧的块状纤维松解成束状纤维，尽可能减少杂质碎裂和纤维损伤。
（二）除杂 在开松的同时，去除原棉中50%~60%的杂质及部分疵点、短绒，尤其是棉籽、籽棉、不孕籽、砂土等颗粒较大的杂质，在除杂的同时应尽量减少可纺纤维的下落，以利节约用棉。
（三）混合 按配棉成分将各种不同品质的原棉加以充分混合。
（四）均匀成卷或输送棉流 制成符合一定规格与质量要求的棉卷或化纤卷，供梳棉工序使用。
当采用清梳联时，可将开清棉工序输出的纤维通过气流或电器配棉方法输送到梳棉工序各单机。
二、开清棉机械的种类开清棉工序是由多种单机构成的联合机组，流程中的主要设备有重点地完成开松、除杂、混合、均匀等作用，各主要设备还要通过一些辅助设备进行连接，以形成具有一定适应性的开清棉流程。
（一）开清棉主要机械1、抓棉机械 如自动抓棉机。
拆除外包装的棉包或化纤包以配棉成分按照一定比例堆放在棉包台上，抓棉机械从棉包或化纤包中抓取纤维，喂给前面的机械。
在抓棉的同时具有扯松与混合作用。
2、混棉机械如自动混棉机、多仓混棉机、棉箱给棉机等。
这些设备具有数量较多或体积较大的棉箱，并借助气流和不同规格的角钉，使原料在箱内进行比较充分的混合。
混合的同时对原料进行扯松，并去除部分较大的杂质。
3、开棉机械如滚筒开棉机、豪猪开棉机、轴流式开棉机等。
这些设备利用不同型式和规格的打手对原料进行打击、撕扯，使原料进一步松解并去除杂质。
4、清棉、成卷机械如单打手成卷机、单打手清棉机、多滚筒清棉机等。
这些设备一般安排在开清棉工序的最后，可以对原料实施比较细致的开松，同时去除一些细小杂质。
在成卷流程中，清棉机械要制成一定规格和质量要求的棉卷；在清梳联流程中，清棉机输出棉束较小、密度较为均匀的棉流（筵棉）。
第一章开清棉工艺设计第一章开清棉工艺设计第一章 开清棉工艺设计开清棉工序工艺原则：多包细抓，混和充分；成分准确，打梳结合；先缓后剧，渐进开松；多松少伤，早落防碎；先易后难，先大后小，棉卷均匀，结构良好。
§1 抓棉机工艺设计一、 影响开松作用的因素：1、打手刀片伸出肋条的距离： 一般（重叠量）2.5～7.5mm伸出长度↗—→产量大、棉块大—→开松质量↘2、打手间歇下降动程：一般3～6mm下降动程↗—→产量↗—→棉块大、开松质量↘3、打手转速：一般在700～900转∕分，常用760转/分1）打手转速↗—→棉块小—→开松质量↗2）打手转速↗—→产量↗3）打手转速↗—→损伤↗(纤维、刀片)4）打手转速过高—→机器振动↗4、抓棉小车运行速度：一般0.59～2.69转／分产量↗的情况下，速度↗—→产量↗—→成份种类↗混和↗—→运行效率↘ 产量不变情况下，速度↗—→开松↗混和↗5、小车与打手的运动方向：⎩⎨⎧在抓棉点上方向相反逆抓在抓棉点上方向一致顺抓：：顺抓—→产量↗ 棉块大—→开松↗抓棉开松程度可用抓棉机输出的理论棉块重量表示：M =G /NZM ——棉块重G ——机器产量（克/分） N ——打手转速（转/分）Z ——打手总齿数、刀尖数二、影响混和作用的因素：（一）排包图：1、相同成份：纵向分散，横向错开2、棉包规格不同时：削高嵌缝，低包松高，平面看齐3、回花、再用棉：要夹紧或打包后使用（二）抓棉机小车运转效率：1、运转效率%1000%10⨯+⨯=小车停车时间小车运行时间小车运行时间成卷机开机后时间测定时间内成卷机运行间测定时间内小车运行时 一般要求达到80﹪以上2、要勤抓、少抓，尽量少停车3、影响运转效率和混和的因素：⑴刀片伸出肋条的长度↗—→运转效率↘ 混和↘⑵打手下降的距离↗—→运转效率↘ 混和↘⑶打手速度↗—→运转效率↘⑷小车回转速度↗—→运转效率↘4、调节：⑶↗⑷↗—→⑴↘⑵↘保持80﹪以上—→棉块小—→混和好§2 棉箱机械工艺设计一、 A006B 自动混棉机：横铺直取多层混和㈠影响混和作用的因素：1、 摆斗摆动速度：速度↗—→混和↗2、 输棉帘、压棉帘、角钉帘的速度↘—→存棉量饱满，混棉层层数多—→混和↗3、 混棉比斜板：支承棉堆 控制棉箱存棉量一般混棉比斜板的倾斜角为22.5°～40°倾角过大—→存棉量↘—→混和↘4、 光电管高度：位置高—→混棉层层数↗—→混和↗过高—→开松↘光电管灵敏度高—→存棉量波动小—→混和↗（二）影响开松作用的因素：1、角钉帘速度：输棉帘（米／分）1 1.25 1.5 1.75压棉帘（米／分） 1 1.25 1.5 1.75角钉帘（米／分）60 70 80 100 速度↗—→产量↗—→开松↘决定本机产量速度过高—→离心力↗—→帘子断一般80米／分左右2、均棉罗拉速度：200～300转/分速度↗—→开松↗—→产量↘均棉罗拉与角钉帘间的速比称均棉比3、剥棉打手速度：400～550转／分速度↗—→开松↗过高—→返花—→棉结↗4、两角钉机件间隔距角钉帘与压棉帘间的隔距：60～80mm角钉帘与均棉罗拉的隔距：0～40 mm隔距↘—→开松好过小—→产量↘5、角钉倾斜角与角钉密度倾斜角↘—→抓取力↗—→开松好过小也影响抓取量角钉密度↗—→开松↗过大时，握持不紧、开松差，棉块浮于针尖而被打落—→开松↘产量↘一般密度为64.5×38mm6、打手与尘棒间隔距↘—→开松好一般进口8～15mm，出口10～20mm7、前方机台的气流量过高—→开松差（三）影响除杂作用的因素：（A006B除杂效率较高一般在10﹪左右，落棉含杂率应控制在70﹪以上）1、尘棒间的隔距↗—→除杂好2、剥棉打手和尘棒间的隔距↘—→除杂好一般采用进口小（8～15mm ）出口大（10～20mm ）的配置原则3、剥棉打手的转速↗—→除杂好，开松↗过大易出现返花—→棉结↗一般400～550转∕分4、前方机台气流量↗—→除杂↘5、除杂效果评定：①落棉率↗—→成本↗（落棉率达到一定值后，落棉率↗—→落杂增量不大） 落棉率=%100⨯喂入混和棉重量落棉重量 ②落棉含杂率↗—→效果↗落棉含杂率=%100⨯落棉重量落棉中含杂质重量 ③落杂率↗—→质量↗ 原棉含杂率一定时落杂率↗—→除杂多落杂率=⎩⎨⎧⨯⨯=⨯原棉含杂率除杂效率落棉含杂率落棉率喂入混和棉重量落棉中含杂质重量%100 ④单台除杂效率↗—→本机台除杂能力↗除杂效率=%100⨯原棉含杂率落杂率 ⑤总除杂效率↗—→开清棉工序总除杂↗总除杂效率=%100⨯-原棉含杂率棉卷含杂率原棉含杂率 ⑥总落棉率（统破籽率）：根据原棉含杂率定，影响成本总落棉率=%100⨯∑喂入混和棉重量各机台落棉重量⑦落棉含纤维率↗—→成本↗落棉含纤维率=%100⨯落棉重量落棉中含纤维重量二、FA028多仓混棉机（输出棉帘：平帘、斜帘、压棉帘）（一）作用：混和、开松、排微尘（二）特点：时差混和，不同时喂入同时输出（三）影响混和的工艺参数1、给棉罗拉速度与清棉机同步：速度↗—→产量↗混和↘开松↘2、光电、气压控制后方机台供棉：光电管位置↘—→时差↗—→混和↗一般在仓的 1/2～2/3处3、仓位↗—→混棉时差↗—→混和↗4、各仓满仓容量及换仓压力设置各仓棉量↗—→静压↗换仓压力设置值Q↘-静压↗=微压差↘—→微压↘—→微压小到微压开关动作设定值P时，电路导通，微压开关将下一仓活门打开。
20.8tex×2丝/绒50/50混纺针织用线工艺设计混用原料成分原料混用比例（%）长度（mm）回潮率（%）平均细度/μm 含水率混合方式山羊绒 50 30~38 15 14.0~17.0 ￣棉包混合蚕丝 50 50 11 11.0~13.0 ￣开清棉工艺流程FA002型×2→FA104型→FA022型（6）→FA106型→A062型→A092ST型×2→FA141型×2开清棉工艺棉卷干定量（g/m) 棉卷长度（m）棉卷伸长率（%）棉卷干净重（kg）转速（r/min）计算实际豪猪打手综合打手棉卷罗拉380 38.7 39.86 3% 14.77 540 900 13 给棉罗拉与打手隔距（mm）打手与尘棒隔距（mm）（进口×出口）尘棒与尘棒隔距（mm）豪猪综合豪猪综合豪猪综合10 8 11×16 8×18 12 8梳棉工艺机型生条干定量（g/5m）总牵伸倍数棉网张力牵伸转速（r/min）机械实际刺辊锡林盖板（mm/min）道夫FA201 22 83.7686.361.384 973 360 140.79 25刺辊与周围机件隔距（mm）给棉板第一除尘刀第二除尘刀第一预分梳板第二预分梳板第一导棉板第二导棉板小漏底锡林0.23 0.38 0.3 0.5 0.5 1.5 0.5进口0.5出口0.50.15锡林与周围机件隔距（mm）后罩板后固定盖板盖板前上罩板进口出口第一块第二块第三块进口第二点第三、四点出口上口下口0.56 0.38 0.3 0.28 0.25 0.23 0.2 0.18 0.2 0.79 1.1前下罩板道夫大漏底进口中部出口0.55 0.1 5 1.58 0.78并条工艺道别机型条子干定量(g/5m)并合数总牵伸倍数各区牵伸倍数前罗拉速度（m/min)机械实际1~2 2~3 3~4头并FA311 21 8 8.40 8.38 4.85 1.018 1.7 296 二并FA311 20.5 8 8.55 8.58 7.30 1.018 1.14 268 罗拉握持距（mm）罗拉加压（N）罗拉直径（mm)喇叭口直径（mm）1~2 3~4 1×2×3×41×2×3×435.5 45 294×294×392×39235×35×35×35 3.8~4.0 35.5 45 294×294×392×392 35×35×35×35 3.8~4.0粗纱工艺机型粗纱干定量（g/10cm)总牵伸倍数后区牵伸倍数计算捻度(捻/10cm)捻系数罗拉中心距(mm) 罗拉加压(N) 机械实际1~2 2~3 1×2×3FA401 5.5 7.47 7.45 1.26 4.43 104 44 46 200×150×120罗拉直径（mm）轴向卷绕密度（圈/10cm）转速（r/min) 锭翼绕纱集合器口径（mm）钳口隔距(mm）1×2×3前罗拉锭子锭端压掌前区喂入后区28×25×28 37 264 960 3/437×48×5.5 8×4.5 5.5细纱工艺机型细纱干定量(g/100m)公定回潮率（%）总牵伸倍数后区牵伸倍数捻向计算捻度（捻/10cm）捻系数罗拉中心距（mm）机械实际1~2 2~3FA506 1.921 8.3 29.63 28.63 1.06 Z 65.06 305 43 50罗拉加压（N）罗拉直径（mm）转速（r/min)皮圈钳口（mm）钢领钢丝圈型号集合器口径（mm）1×2×31×2×3前罗拉锭子型号直径（mm）140×100×14025×25×25 314.34 16060 4 PG1BU 7/0 2.5络筒工艺机型槽筒转速（r/min)清纱器张力圈重量（g）形式隔距1332M 2487 清纱板0.37 16。
