snmp管理端设计SNMP（Simple Network Management Protocol）是一种用于管理网络设备和监控网络运行状态的协议。
SNMP管理端通常用来收集网络设备的信息、监控网络性能、配置网络设备等。
SNMP管理端的设计应该包括以下几个方面：1.系统架构：SNMP管理端应该基于分布式系统架构，具备高可用性和可扩展性。
可以通过使用负载均衡、冗余备份等技术来保证系统的稳定性和可靠性。
2. 数据采集：SNMP管理端需要采集网络设备的信息，包括设备的基本信息（如名称、型号、IP地址等）、端口信息（如端口状态、速率、流量等）、设备运行状态（如CPU利用率、内存使用率、温度等）等。
可以通过使用SNMP协议，结合MIB（Management Information Base）库来实现数据的获取和解析。
3.警报与告警：SNMP管理端应该具备警报和告警的功能，及时发现和处理网络设备故障和异常。
可以通过设置阈值、定义告警规则等方式来实现。
当检测到异常时，可以通过邮件、短信等方式通知管理员。
同时，应该记录和统计告警信息，方便后续分析和处理。
4.网络拓扑图：SNMP管理端可以绘制和展示网络的拓扑图，包括网络设备的连接关系、设备间的链路状态等信息。
通过网络拓扑图，管理员可以直观地了解网络的结构和状态。
5. 配置管理：SNMP管理端应该支持对网络设备进行配置管理，包括配置文件的备份、恢复、下发等操作。
可以通过使用SNMP协议中的set 操作来实现。
6.性能监控：SNMP管理端应该具备对网络设备的性能监控功能，包括设备的运行状态、流量统计、响应时间等。
可以通过设置性能指标和阈值来实现对网络设备的监控。
7.日志管理：SNMP管理端应该记录和管理系统的日志信息，方便管理员进行故障排查和系统分析。
可以结合日志分析工具来实现对日志信息的分析和统计。
8.安全性：SNMP管理端应该具备较高的安全性，包括身份认证、权限管理、数据加密等。
高校网络流量监控管理系统论文基于SNMP 协议的高校网络流量监控管理系基于SNMP协议的高校网络流量监控管理系统摘要：随着互联网的普及和高校网络的不断发展，网络流量的管理变得越来越重要。
本论文基于SNMP协议，设计了一种高校网络流量监控管理系统，通过对网络设备进行实时监控和数据分析，可以实现高校网络流量的准确统计和有效管理。
1. 引言随着信息技术的迅猛发展，高校网络已经成为学校教学、科研和管理的重要基础设施。
然而，由于网络流量的大量增加和网络设备的多样化，如何准确统计和管理网络流量成为一项重要的任务。
本论文旨在基于SNMP协议设计一种高校网络流量监控管理系统，为高校网络流量的准确统计和有效管理提供技术支持。
2. 高校网络流量监控管理系统的设计思路2.1 SNMP协议的介绍SNMP（Simple Network Management Protocol）是一种用于网络设备管理的协议，它通过网络管理系统（NMS）与被管理的设备进行通信，实现对设备的监控和配置。
SNMP协议具有灵活、简单、高效等特点，广泛应用于网络设备管理领域。
2.2 系统结构设计高校网络流量监控管理系统主要包括三个组成部分：网络设备、网络管理系统和数据库。
网络设备通过SNMP协议与网络管理系统进行通信，将设备的流量数据传输给网络管理系统。
网络管理系统对接收到的数据进行处理和分析，并将结果存储在数据库中用于后续的查询和管理。
3. 高校网络流量监控管理系统的实现3.1 环境搭建首先需要搭建一个适合的环境来实现系统的功能。
在网络设备方面，选择常用的交换机和路由器作为代表；在网络管理系统方面，选择合适的软件实现数据的接收和处理；在数据库方面，选择高性能的关系型数据库用于数据的存储和查询。
3.2 数据获取与处理网络管理系统通过SNMP协议向网络设备发送请求，获取设备的流量数据。
这些数据包括入口流量、出口流量、错误报文等信息。
网络管理系统对数据进行处理和分析，提取有用的信息，并进行统计和分类。

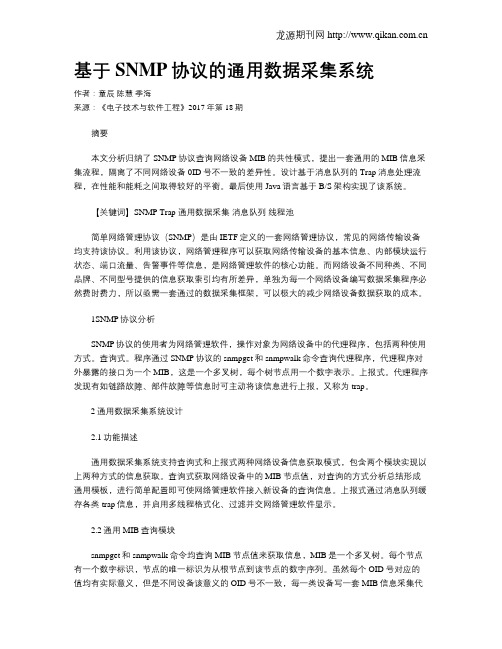

基于SNMP协议的通用数据采集系统作者：童辰陈慧季海来源：《电子技术与软件工程》2017年第18期摘要本文分析归纳了SNMP协议查询网络设备MIB的共性模式，提出一套通用的MIB信息采集流程，隔离了不同网络设备0ID号不一致的差异性。
设计基于消息队列的Trap消息处理流程，在性能和能耗之间取得较好的平衡。
最后使用Java语言基于B/S架构实现了该系统。
【关键词】SNMP Trap 通用数据采集消息队列线程池简单网络管理协议（SNMP）是由IETF定义的一套网络管理协议，常见的网络传输设备均支持该协议。
利用该协议，网络管理程序可以获取网络传输设备的基本信息、内部模块运行状态、端口流量、告警事件等信息，是网络管理软件的核心功能。
而网络设备不同种类、不同品牌、不同型号提供的信息获取索引均有所差异，单独为每一个网络设备编写数据采集程序必然费时费力，所以亟需一套通过的数据采集框架，可以极大的减少网络设备数据获取的成本。
1SNMP协议分析SNMP协议的使用者为网络管理软件，操作对象为网络设备中的代理程序，包括两种使用方式。
查询式。
程序通过SNMP协议的snmpget和snmpwalk命令查询代理程序，代理程序对外暴露的接口为一个MIB，这是一个多叉树，每个树节点用一个数字表示。
上报式。
代理程序发现有如链路故障、部件故障等信息时可主动将该信息进行上报，又称为trap。
2通用数据采集系统设计2.1功能描述通用数据采集系统支持查询式和上报式两种网络设备信息获取模式，包含两个模块实现以上两种方式的信息获取。
查询式获取网络设备中的MIB节点值，对查询的方式分析总结形成通用模板，进行简单配置即可使网络管理软件接入新设备的查询信息。
上报式通过消息队列缓存各类trap信息，并启用多线程格式化、过滤并交网络管理软件显示。
2.2通用MIB查询模块snmpget和snmpwalk命令均查询MIB节点值来获取信息，MIB是一个多叉树。
SNMP协议解析网络管理的基础协议体系SNMP（Simple Network Management Protocol）是一种用于管理和监控网络设备的协议。
它是网络管理的基础协议体系之一，广泛应用于各种网络环境中。
本文将对SNMP协议进行详细解析，探讨其在网络管理中的重要性和应用。
一、SNMP协议概述SNMP是一种基于主从模式的网络管理协议，其主要目的是提供一种简单和有效的方式，实现对网络设备的监控和管理。
它通过定义一系列的管理对象（Managed Objects）和相应的操作（Get、Set、Trap 等），实现了对网络设备的远程配置、统计信息收集和故障诊断等功能。
二、SNMP协议架构SNMP协议采用客户端/服务器模型，包含三个主要组件：管理站点（manager）、代理（agent）和管理信息库（MIB）。
其中，管理站点负责监控和管理网络设备，代理运行在每个网络设备上，负责收集和报告设备的状态信息，管理信息库则存储了设备的配置和性能数据。
三、SNMP协议的工作原理SNMP协议通过管理站点向代理发送请求（Get、Set等），代理则根据请求进行相应的操作。
管理站点可以通过SNMP协议获取设备的配置信息、性能统计以及异常事件等，从而实现对网络设备的全面管理。
同时，代理还可以主动上报设备的状态信息，以便及时发现和解决问题。
四、SNMP协议的核心功能1. 设备配置：SNMP协议允许管理站点通过Set操作远程配置设备的参数，包括IP地址、路由表、安全设置等。
这种灵活性使得网络管理员可以快速、集中地对整个网络进行管理，提高了配置的效率和准确性。
2. 性能统计：SNMP协议可以收集设备的性能统计数据，如带宽利用率、CPU使用率、内存占用等。
这些数据对于网络规划、故障排查和性能优化非常重要，通过对这些数据的监控，管理员可以及时发现和解决潜在问题，保证网络的正常运行。
3. 异常事件监测：SNMP协议可以通过Trap机制主动向管理站点报告设备的异常事件，如链路故障、连接中断等。
基于SNMP的网络性能管理系统研究与实现的开题报告一、研究背景及意义随着网络技术的发展和应用，网络性能管理越来越受到关注，尤其是企业网络。
网络性能管理的主要目标是保证网络的高可用性、快速响应和稳定性。
网络性能管理系统是监控网络性能、发现故障和预测网络未来性能的重要工具。
目前，各种网络设备都可以通过SNMP协议向网络管理系统提供管理和监控信息，如路由器、交换机、防火墙等。
SNMP 协议成为网络设备管理的主要协议，具有广泛的应用前景。
本文将研究SNMP协议在网络性能管理系统的实现，提高企业网络的性能管理效率和准确性，提高网络运行效率，从而提高企业的核心竞争力。
二、研究内容及技术路线1. SNMP协议的原理与应用：对SNMP协议的基本结构和通信流程进行研究，深入理解SNMP在网络设备管理中的应用。
2. 网络性能监控：设计和实现网络性能管理系统，包括对网络性能监控指标的选择、采集、处理和存储。
3. 异常检测和故障诊断：设计和实现网络故障和异常检测机制，及时发现和诊断网络中出现的异常和故障。
4. 系统优化和性能评估：网络性能管理系统的优化和性能评估，提高系统性能，优化管理员的操作，保证网络管理的准确性和实时性。
技术路线：1. SNMP协议的原理与应用(1) SNMP协议基础(2) SNMP协议的结构和通信流程(3) SNMP协议在网络设备管理中的应用2. 网络性能监控(1) 网络性能监控指标的选择(2) 网络监控数据的采集(3) 网络监控数据的处理和存储3. 异常检测和故障诊断(1) 异常检测和故障诊断的原理(2) 设计和实现网络故障和异常检测机制4. 系统优化和性能评估(1) 网络性能管理系统优化(2) 网络性能管理系统性能评估三、研究计划及可行性分析计划：第一年：SNMP协议的原理与应用研究、网络性能监控系统的实现。
第二年：异常检测和故障诊断机制研究与实现、系统优化和性能评估。
可行性分析：1. 研究主题具有现实意义和应用价值，为企业网络性能管理提供有力工具。
一种基于SNMP网络性能管理数据的采集方法魏煜欣;李强【期刊名称】《计算机工程与应用》【年(卷),期】2011(047)002【摘要】通过对网络性能管理指标对应的变量对象特性分析,发现有关性能变量对象在MIB库的树状结构中的分布特点,并根据性能数据定时轮询采集和实时随机采集的两种基本数据采集方式,充分利用SNMP操作原语的数据采集工作原理,提出了一种新的适合性能管理系统的数据采集方法--PMDC(Performance Management Data Collect)方法,通过与传统方法分析对比,PMDC方法不仅提高了性能数据采集效率,并且缩短了响应时间和节约了网络资源.%By analyzing the variable object characteristic of network performance management points,the distributing peculiarity of performance variable object is detected in the MIB tree structure.According to the two basic data collect methods,the time poll and the real time collect,and making the best of work theory to the SNMP operation orders,Performance Management Data Collect(PMDC) is put forward,contrasting to the traditional method,PMDC method can not only improve the efficiency of performance data collect,but also shorten response time and save the network resource.【总页数】4页(P105-107,123)【作者】魏煜欣;李强【作者单位】空军工程大学,理学院,西安,710051;国防科学技术大学,电子科学与工程学院,长沙,410073【正文语种】中文【中图分类】TP393【相关文献】1.基于SNMP的网络性能管理系统研究 [J], 黎皓;2.基于SNMP的计算机网络性能管理系统的实现研究 [J], 李玲3.探析基于SNMP网络性能管理的研究与实现 [J], 王琪4.基于SNMP的性能管理及其数据采集 [J], 黄俊飞;廖建新5.一种基于SNMP的空地对抗仿真系统的性能管理方法(英文) [J], 傅妍芳;康凤举;易超;魏佳宁因版权原因，仅展示原文概要，查看原文内容请购买。
基于SNMP协议的网络管理系统SNMP（Simple Network Management Protocol）是一种用于网络设备管理的协议。
它允许网络管理员远程监测网络设备的运行状态，并根据收集到的数据进行分析和优化。
基于SNMP协议的网络管理系统可以实现对网络设备的数据采集和分析，本文将详细介绍如何构建一个基于SNMP协议的网络管理系统。
首先，网络管理系统需要实现对网络设备的数据采集。
SNMP协议使用Agent-Manager的模式进行数据交互。
Agent是安装在网络设备上的软件模块，负责收集设备的运行状态信息，并将其以SNMP报文的形式发送给Manager。
Manager是网络管理系统的核心组件，负责与Agent通信，发送查询命令并接收设备的响应。
因此，构建一个SNMP网络管理系统的第一步是安装Agent软件在需要管理的设备上。
Agent软件需要配置一些参数以便与Manager进行通信，包括Agent 的IP地址、SNMP团体名等。
SNMP团体名是一种身份验证机制，用于保证只有合法的Manager才能与Agent通信。
安装和配置Agent软件后，就可以通过Manager对网络设备进行数据采集了。
数据采集是网络管理系统的核心功能之一、网络管理系统需要定期向网络设备发送SNMP查询命令，获取设备的数据信息。
这些信息包括设备的CPU利用率、内存利用率、网络流量等。
通过对这些数据的分析，可以了解设备的运行状态，并及时采取措施进行优化。
在进行数据采集前，网络管理系统需要首先通过SNMP获取设备的一些基本信息，如设备名称、型号、固件版本等。
这些信息可以帮助管理员更好地了解网络设备，并进行管理和对比。
获取这些信息的方式是发送特定的SNMP请求，并解析设备的响应。
数据采集的过程中，网络管理系统需要设置合适的采集间隔和阈值。
采集间隔是指两次数据采集之间的时间间隔，可以根据实际需求设置。
较短的采集间隔可以获得更精细的数据，但会增加网络管理系统的负载。
摘要近年来，随着网络技术的发展，计算机网络在我们的日常生活中的作用越来越普遍。
我们已经到了如此依赖计算机网络的地步，以至于网络的崩溃可能意味着生意或日常生活的崩溃。
因此保持良好的良好运行状态是至关重要的，这就是网络管理的由来。
SNMP 是专门设计用在 IP 网络管理网络节点的一种标准协议，它是一种应用层协议。
SNMP 使网络管理员能够管理网络效能，发现并解决网络问题以及规划网络增长。
通过 SNMP 接收随机消息（及事件报告），网络管理系统就可获知网络出现了问题。
本系统即是一个基于SNMP协议的网络管理系统。
它通过获取各网络设备的参数并存入数据库，从而帮助网络管理员实现对网络性能的管理。
关键词：网络管理SNMP协议网络设备Along with the development of cross-domain communication technology, the effect in our day-to-day life of computer network was more and more universal in recent years. We had arrived so relying on the condition of computer network, to such an extent as to cross-domain communication collapses probably to signify collapsing of business or day-to-day life. Therefore the good running status that keeps good is essentional, this is the origin of network management.SNMP is one kind of standard agreement specially using at IP's network management network node, and it is one kind of agreement to with application layer. SNMP makes network managemers can manage cross-domain communication efficacy, and discovery and settlement cross-domain communication question as well as the planning cross-domain communication increases. Receiving random news ( and incident report ) by way of SNMP, the network management system can be learned that the cross-domain communication had appeared the question.Namely this system is baseding on the network management system of agreement to with SNMP's. It exists side by side into the data base by way of the parameter to procure each cross-domain communication equipment, thus helps network managers realize the management to the network performance.Keywords: net management SNMP protocol network devices第一章网络管理概论1.1 网络管理的意义为了保证网络的正常运转，通常需要一个或多个被称为网络管理者的计算机系统专家负责网络的安装、维护和故障检修等工作。
摘要近年来，随着网络技术的发展，计算机网络在我们的日常生活中的作用越来越普遍。
我们已经到了如此依赖计算机网络的地步，以至于网络的崩溃可能意味着生意或日常生活的崩溃。
因此保持良好的良好运行状态是至关重要的，这就是网络管理的由来。
SNMP 是专门设计用在 IP 网络管理网络节点的一种标准协议，它是一种应用层协议。
SNMP 使网络管理员能够管理网络效能，发现并解决网络问题以及规划网络增长。
通过 SNMP 接收随机消息（及事件报告），网络管理系统就可获知网络出现了问题。
本系统即是一个基于SNMP协议的网络管理系统。
它通过获取各网络设备的参数并存入数据库，从而帮助网络管理员实现对网络性能的管理。
关键词：网络管理SNMP协议网络设备AbstractAlong with the development of cross-domain communication technology, the effect in our day-to-day life of computer network was more and more universal in recent years. We had arrived so relying on the condition of computer network, to such an extent as to cross-domain communication collapses probably to signify collapsing of business or day-to-day life. Therefore the good running status that keeps good is essentional, this is the origin of network management.SNMP is one kind of standard agreement specially using at IP's network management network node, and it is one kind of agreement to with application layer. SNMP makes network managemers can manage cross-domain communication efficacy, and discovery and settlement cross-domain communication question as well as the planning cross-domain communication increases. Receiving random news ( and incident report ) by way of SNMP, the network management system can be learned that the cross-domain communication had appeared the question.Namely this system is baseding on the network management system of agreement to with SNMP's. It exists side by side into the data base by way of the parameter to procure each cross-domain communication equipment, thus helps network managers realize the management to the network performance.Keywords: net management SNMP protocol network devices第一章网络管理概论1.1 网络管理的意义为了保证网络的正常运转，通常需要一个或多个被称为网络管理者的计算机系统专家负责网络的安装、维护和故障检修等工作。
对于网络管理者来说，有些网络问题是很容易解决的，而有些是相当复杂的，例如修理发生故障的设备或是对由于灾难性的事件导致的严重后果进行修复。
随着网络的进一步扩大，潜在问题的数目和严重程度会随之增加，网络管理者工作的范围和复杂程度也在不断增长。
为了完成任务，网络管理者需要有关计算机网络的大量信息以进行有效的管理。
为了帮助网络管理者完成这些工作，逐渐出现了网络管理的概念。
1.2 网络管理系统的概念网络管理系统是指规划、监督、控制网络资源的使用和网络的各种活动，以使网络的性能达到最优的系统。
其目的在于提供对计算机网络进行规划、设计、操作运行、管理、监视、分析、控制、评估和扩展的手段，从而合理地组织和利用系统资源，提供安全、可靠、有效和友好的服务。
网络管理是控制一个复杂的计算机网络使得它具有最高的效率和生产力的过程。
根据进行网络管理的系统的能力，这一过程通常包括数据采集——自动地或通过管理者的手工劳动，数据处理，然后提交给管理者，并用在网络操作中。
它还可能包括数据分析并提供解决方案，甚至不需要打扰管理者而自动处理一些情况。
进一步它还可以产生对管理者管理网络有用的报告。
网络管理对象一般包括路由器，交换机，HUB等。
近年来，网络管理对象有扩大化的趋势，即把网络中几乎所有的实体：网络设备，应用程序，服务器系统，辅助设备如UPS电源等都作为被管对象。
给网络系统管理员提供一个全面系统的网络视图。
目前国际上较流行的网络管理系统有惠普（HP）公司的open-view,IBM 公司的Netview,SUN公司的SunNet以及近年来代表智能网络管理方向的Cabletron公司的SPECTRUM。
1.3 网络管理的五个功能域国际标准化组织（ISO）定义了网络管理的五个功能域：1.性能管理性能管理可以检测网络中的软件、硬件和媒体的性能，主要包括三个方面：MIB库管理：实时浏览、查询、设置网络代理的管理信息库；网络连接状况图形显示，直接操作图标进行性能管理；网络性能参数（包括IP数据报、传输差错率、流量特性等）动态图形显示和分析。
2.故障管理故障管理是对计算机网络中的问题和故障进行定位的过程，它包括五个步骤：在对网络性能进行统计分析的基础上，设置正常网络性能的门限值；实时监视、检测定位并报告错误和警告两种类别的网络故障情况；网络故障网络拓扑图的显示；记录和管理故障日志；提供辅助故障解决方案，给出专家建议，具有一定的智能性。
3. 配置管理某些网络设备的配置决定着计算机网络的效率和性能，配置管理是发现和设置（配置）这些关键网络设备的过程，主要包括：配置网络设备参数，包括对网络设备命名、分配IP地址、设置MIB变量；配置网络的缺省网关和整个网络的区域名功能。
4.安全管理一些连接在网络上的计算机的信息可能不想让所有的用户知道，这些信息称为敏感信息。
安全管理是控制对计算机网络中的信息的访问过程。
安全管理内容主要包括：用户帐号管理：非合法用户不能访问系统；用户权限管理：不同的用户设置不同的访问权限。
5.计费管理计费管理可以跟踪每个个人和团体用户对网络资源的使用情况，对其收取合理的费用。
这一方面可以维持网络的运行和发展，另一方面，管理者也可以根据情况更好地为用户提供所需资源量，并促使用户合理地使用网络资源。
计费流量控制：统计各端口IP输入输出报文数、输入输出字节数；计费情况日志浏览和管理。
1.4 网络管理系统的结构关于如何建立有效的网络管理系统，目前有三种主要的方法：第一种是建立一个管理整个网络的集中系统；第二种是建立一个分布在网络中的系统；第三种方法是把前两种方法结合在一个层次型系统中。
集中式结构由一个大系统去运行大部分所需应用程序，运行在管理系统中的每个应用程序都将把信息存储在位于网络中心的同一个数据库中。
在分布式系统中，几个对等网络管理系统同时运行在计算机网络中。
而且可以由不同的系统管理不同的网络设备，并不一定要求结构在地理上是分布的。
但是尽管在这种方法中系统的处理是分布的，但通常需要一个中心数据库进行信息存储。
第三种可能的结构是将集中式和分布式的方法结合在一个层次型的系统中。
集中方案中的中心主系统仍然存在于层次的根部，它用来收集所有的必要信息，并且允许来自网络各处的访问，然后，通过从分布式结构中建立对等系统，中心系统授权网络管理子系统作为代表，这些子系统完成层次中子节点的功能。
这种方法为构造一个网络管理系统结构提供了许多灵活选择。
第二章关键技术论述2.1 SNMP协议2.1.1 SNMP协议概述SNMP 是专门设计用在 IP 网络管理网络节点（服务器、工作站、路由器、交换机及HUB等）上的一种标准协议，它是一种应用层协议。
SNMP 使网络管理员能够管理网络效能，发现并解决网络问题以及规划网络增长。
通过 SNMP 接收随机消息（及事件报告），网络管理系统即可获知网络出现了问题。
使用SNMP进行网络管理需要下面几个重要部分：管理基站，管理代理，管理信息库和网络管理协议。
管理基站通常是一个独立的设备，它用作网络管理者进行网络管理的用户接口。
基站上必须装备有管理软件、管理员可以使用的用户接口和从MIB取得信息的数据库，同时为了进行网络管理，它应该具备将管理命令发出基站的能力。
管理代理是另一种网络设备，如主机，网桥，路由器和集线器等，这些设备都必须能够接收管理基站发来的信息，它们的状态也必须可以由管理基站监视。
管理代理响应基站的请求进行相应的操作，也可以在没有请求的情况下向基站发送信息。
MIB是对象的集合，它代表网络中可以管理的资源和设备。
每个对象基本上是一个数据变量，它代表被管理对象的一方面的信息。
最后一个方面是管理协议，也就是SNMP，SNMP的基本功能是： Set、Get 和Trap。
Set：它是一个特权命令，因为可以通过它来改动设备的配置或控制设备的运行状态。
Get：它是SNMP协议中使用率最高的一个命令，因为该命令是从网络设备中获得管理信息的基本方式。
Trap：它的功能就是在网络管理系统没有明确要求的前提下，由管理代理通知网络管理系统有一些特别的情况或问题发生了。
SNMP框架的核心是简单网络管理协议本身，协议提供了在管理者和代理之间交换管理信息的一个直接的基本的方法。
交换的基本单元是消息，它是由一个外部的消息封装和一个内部的协议数据单元（PDU）组成。
SNMP的标准MIB （RFC1213）包含了丰富的对于管理数据网络非常有用的信息，当前可以从许多网络设备中获取其中的任何一个。
