发电机励磁调节柜开停机操作方法标准编号：标准类别：工段级标准来源：周建发布日期： 2021年5月12日本方法适用于发电机励磁调节柜开停机操作。

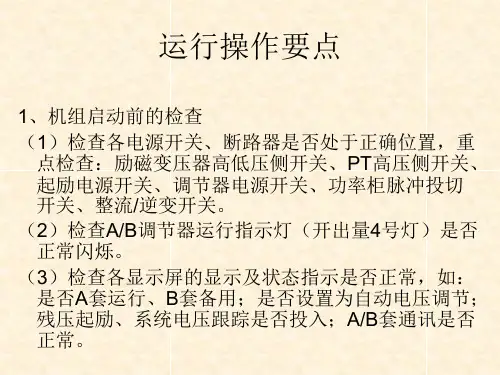

一、励磁设备完好性检查：1）开机前给励磁装置送入～380V/220V电源（及直流电源），励磁装置“交流（直流）电源”灯亮；2）合空气开关LZK，WHK置“调试”位，触摸屏上“COM”灯闪烁，数据显示正常；延时后“灭磁允许”灯亮；3）经延时自动投励，励磁电压表、电流表出现指示，触发角为初始α角，“励磁工作”灯亮；4）按“增磁”、“减磁”按钮，观察励磁电压表、电流表指示应随之变化；5）按下“KQ检测”按钮，励磁电压表指示回零，松开“KQ检测”按钮，励磁电压表恢复原指示；6）按一下“手动灭磁”按钮，励磁电压表、电流表指示降至零，“励磁工作”灯灭；7）将WHK置“零”位，触摸屏关。
延时后“灭磁允许”灯亮。
二、开机操作：1)WHK置“工作”位，触摸屏上“COM”灯闪烁，数据显示正常，无报警信息；触摸屏切换到“启动数据”菜单。
2)1DL开关合闸后，采用降压启动时，仪表板“降压启动”灯亮（全压启动时“电机运行”灯亮，跳过C步骤）；定子电流表指针摆向满刻度，电机开始降压启动；功率因数表严重滞后；3)投全压动作后，2DL合闸，仪表板“降压启动”灯灭，“电机运行”灯亮。
4)触摸屏上显示的投励滑差TW随着电机的加速而改变。
观察自动投励过程，仪表板“励磁工作”灯亮，励磁电压表、电流表摆动几下后指示励磁初始值，电机进入同步，功率因数表超前，定子电流减小到额定值以下，启动结束。
三、停机操作：1）1DL开关分闸后，励磁装置会自动灭磁，励磁电压表、电流表指示回零，仪表板“电机运行”灯灭、“励磁工作”灯灭，“灭磁允许”灯灭后延时一段时间重新点亮；2）空气开关LZK在灭磁异常情况下（励磁输出在灭磁后转入失控状态），会自动分励脱扣，此为励磁装置的停机后备灭磁功能。
此时空开要进行手动分离和合闸操作，才能继续下一次运行。

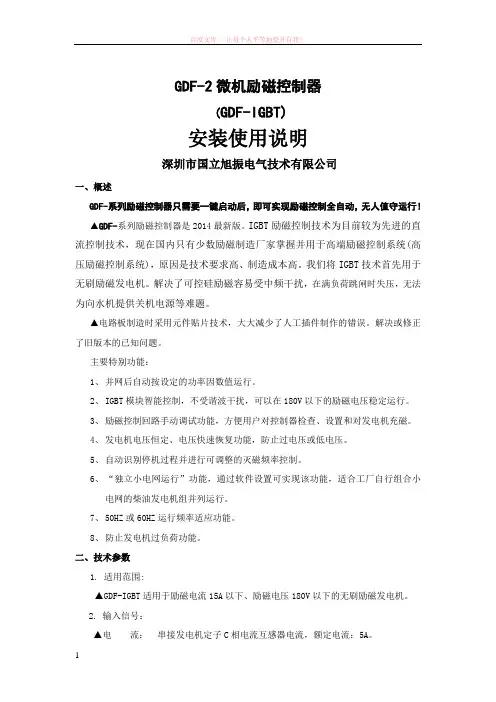

GDF-2微机励磁控制器(GDF-IGBT)安装使用说明深圳市国立旭振电气技术有限公司一、概述GDF-系列励磁控制器只需要一键启动后，即可实现励磁控制全自动，无人值守运行！▲GDF-系列励磁控制器是2014最新版。
IGBT励磁控制技术为目前较为先进的直流控制技术，现在国内只有少数励磁制造厂家掌握并用于高端励磁控制系统(高压励磁控制系统)，原因是技术要求高、制造成本高。
我们将IGBT技术首先用于无刷励磁发电机。
解决了可控硅励磁容易受中频干扰，在满负荷跳闸时失压，无法为向水机提供关机电源等难题。
▲电路板制造时采用元件贴片技术，大大减少了人工插件制作的错误。
解决或修正了旧版本的已知问题。
主要特别功能：1、并网后自动按设定的功率因数值运行。
2、IGBT模块智能控制，不受谐波干扰，可以在180V以下的励磁电压稳定运行。
3、励磁控制回路手动调试功能，方便用户对控制器检查、设置和对发电机充磁。
4、发电机电压恒定、电压快速恢复功能，防止过电压或低电压。
5、自动识别停机过程并进行可调整的灭磁频率控制。
6、“独立小电网运行”功能，通过软件设置可实现该功能，适合工厂自行组合小电网的柴油发电机组并列运行。
7、50HZ或60HZ运行频率适应功能。
8、防止发电机过负荷功能。
二、技术参数1. 适用范围:▲GDF-IGBT适用于励磁电流15A以下、励磁电压180V以下的无刷励磁发电机。
2. 输入信号：▲电流：串接发电机定子C相电流互感器电流，额定电流：5A。
▲电压：发电机A1、B1、N电压400V/230V，电网A2、B2电压400V。
▲并网识别：发电机出口断路器的辅助接点：常开接点。
3. 控制器输出：励磁输出电压串电流表后至发电机的励磁电机。
4. 环境温度: -10°C～＋50°C 海拔：2500米以下地区5．外型尺寸：控制器（宽）305 mm×（高）146 mm×（深）240mm6. 开孔尺寸：（宽）264 mm×（高）124 mm（GDF系列全部相同）三、安装接线1、阅读理解接线原理图，按端子接线图接好外引连线。
ZL-088静态励磁系统操作说明武汉洪山电工科技有限公司二零零六年九月目 录一、概述 (2)1 HWJT-08DS微机励磁控制柜 (2)1.1调节器及功放电源 (2)1.2 调节器按钮和开关 (2)1.3 控制柜按钮和开关 (3)2 HGL系列功率柜 (4)3 HMC系列灭磁及过电压保护装置 (5)二、装置操作 (5)1 开机操作 (5)2 停机操作 (6)3 投入和退出 (7)4 励磁监控单元 (7)4.1 主界面 (8)4.2 控制单元子界面 (12)4.3 特殊控制 (13)4.4参数设置 (15)4.5 试验录波 (16)4.6 故障录波 (18)三、异常处理 (18)1 一般性异常 (18)2 事故和故障 (19)四、注意事项 (22)1 运行人员注意事项 (22)2 维修人员注意事项 (22)五、操作及维护注意事项 (23)1 安全事项 (23)2维护事项 (23)一、概述ZL-088型静态励磁系统包括1台HWJT-08DS微机励磁控制柜、2台先进的HGL型可控硅式功率柜、1台HMC型灭磁及过电压保护装置、1台励磁变压器。
HWJT-08DS型微机励磁控制柜通过对各类电量的采集转换和软件运算，输出各种状态信号和功率柜的控制信号，来实现发电机励磁的控制。
HGL功率柜受控制柜的控制，它的功能是将交流励磁电源变为可控直流输出。
交流励磁电源来自于发电机机端变压器。
HMC灭磁柜是将功率柜的输出与发电机的绕组连接进行投切，且包含非线性灭磁。
同时，给控制柜提供反馈信号量。
1 HWJT-08DS微机励磁控制柜HWJT-08DS微机励磁控制柜由双套微机励磁调节单元、脉冲驱动电源和一台工控计算机组成。
1.1调节器及功放电源每套调节器都拥有独立的电量测量和开关量输入、输出单元。
各调节器的电源由两个电源插件提供。
一个插件由直流系统（厂用直流220V、110V）供电，另一插件由励磁变压器经过升降压得到的交流电源供电，两个电源插件都可以满足上述两种电源的输入，可以互换。
