PI 实时数据库系统

FUJIAN DIAN LI YU DIANG ONG第28卷第2期2008年6月IS S N 1006-0170CN 35-1174/TMPI 实时数据库在福建电网WAMS 的应用研究陈雪净郭其秀（福建电力调度通信中心，福建福州350003）摘要：为建设福建电网广域测量系统，对数据规模进行了分析；针对系统海量和快速数据处理能力的需求，对PI 实时动态数据库的特性进行分析；研究利用PI 实时数据库提升福建电网WAM S 整体性能的方案。

关键词：广域测量系统（WAM S ）；PI 实时数据库；SCADA 系统；网络通信流量；历史库存储容量中图分类号：TM73文献标识码：B文章编号：1006-0170（2008）02-0030-041引言广域测量系统（Wide-Area M easurement System,WAM S ）的出现，给大规模互联电网的运行和控制提供了新视角，一定程度上缓解了大规模互联电网动态监视、分析与控制的困难。

WAM S 的外部基本单元为基于全球定位系统（Glo bal Positioning System,GPS ）的同步相量测量单元（Phaso r M easurement Unit ，PM U ）和连接各PM U 的实时通信网络，其核心是中心数据站及其上的应用。

借助高速计算机和高速通信网络，在同一参考时间框架下，高精度捕捉大规模互联电网的实时动态数据，再通过主站软件对电力系统动态行为进行监视、分析并最终实现协调控制。

与传统的监控与数据采集（Superviso ry Control and Data Acquisition ，SCADA ）系统相比，WAM S 采集和处理的是高密度带时标的数据，因此，需有高效的实时数据库对数据进行处理，以确保动态数据监测功能的实现。

国内之所以通常采用传统的关系数据库（如Oracle ）作为动态信息的历史数据库，是由于EM S 系统中的商用数据库一直是关系数据库，且尚未发现更适用于PM U 动态数据的商用数据库。

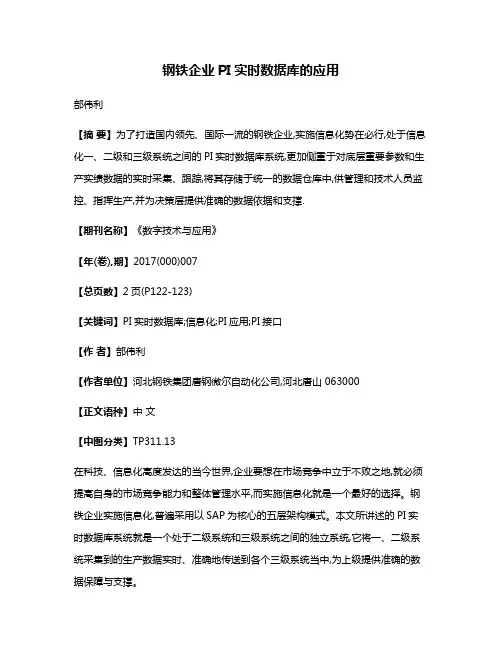

钢铁企业PI实时数据库的应用部伟利【摘要】为了打造国内领先、国际一流的钢铁企业,实施信息化势在必行,处于信息化一、二级和三级系统之间的PI实时数据库系统,更加侧重于对底层重要参数和生产实绩数据的实时采集、跟踪,将其存储于统一的数据仓库中,供管理和技术人员监控、指挥生产,并为决策层提供准确的数据依据和支撑.【期刊名称】《数字技术与应用》【年(卷),期】2017(000)007【总页数】2页(P122-123)【关键词】PI实时数据库;信息化;PI应用;PI接口【作者】部伟利【作者单位】河北钢铁集团唐钢微尔自动化公司,河北唐山 063000【正文语种】中文【中图分类】TP311.13在科技、信息化高度发达的当今世界,企业要想在市场竞争中立于不败之地,就必须提高自身的市场竞争能力和整体管理水平,而实施信息化就是一个最好的选择。

钢铁企业实施信息化,普遍采用以SAP为核心的五层架构模式。

本文所讲述的PI实时数据库系统就是一个处于二级系统和三级系统之间的独立系统,它将一、二级系统采集到的生产数据实时、准确地传送到各个三级系统当中,为上级提供准确的数据保障与支撑。

Plant Information System 简称PI实时数据库系统,是由美国OSI Software公司开发一款基于C/S结构,集实时采集生产现场的数据与设备参数、监控画面、存储数据等诸多功能于一体的系统。

如图1所示。

3.1 整体实施方案PI接口机通过API、OPC等接口程序,从一、二级PLC、DCS工程师站上采集底层实时数据,输送到双机服务器,经运算处理至三级系统,此过程仅是单向操作,即只上传并不允许三级系统将回写数据进PI系统。

3.2 PI接口机与底层控制系统的接口PI接口机主要是采集炼焦、炼铁、钢轧和动力能源中各条主要生产线上的生产过程参数和设备运行状态数据。

首先从一级控制系统直接取数来说,它可以分为以下几种情况：①一级控制系统使用的是西门子的WINCC或者是AB的RSLinx,由于二者都有OPC Server模块,所以PI与他们的接口可以采用在接口机上直接安装PI-API和PI-OPC软件,并且安装双网卡的形式来实施;②一级控制系统使用的是WonderWear公司的InTouch,则在PI接口机上除了要安装PI-API以外,还要安装PI-WonderWear InTouch接口,此接口包括了为连接InTouch系统而定制的OSI通用接口,它通过InTouch数据库外部连接软件开发包IDEA SDK在InTouch数据库与PI归档文件之间传输数据,它运行在微软的NT系统之上,支持PI与InTouch之间的双向输入输出;③一级控制系统使用组态王软件,则在PI接口机上除了要安装PI-API以外,还要安装一个二次开发的UDP收包程序,从工作站上收到报文分析后写入PI服务器中; 其次说从二级系统的SQL Server数据库中取数,PI接口机需要安装PI-API、SQL Server 2000客户端和一个为此数据库编写的接口软件,并配置参数,此接口直接从外部数据库中取得数据。

第５７卷　第１期２０２１年１月石　油　化　工　自　动　化ＡＵＴＯＭＡＴＩＯＮＩＮＰＥＴＲＯ ＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹＶｏｌ．５７，Ｎｏ．１Ｊａｎ，２０２１稿件收到日期：２０２００７１８，修改稿收到日期：２０２０１０１０。

作者简介：占叶勇（１９８９—），男，浙江绍兴人，２０１５年毕业于浙江工业大学化学工程与技术专业，获硕士学位，现就职于浙江恒逸石化有限公司，从事石油化工信息化智能化工作，任主任工程师。

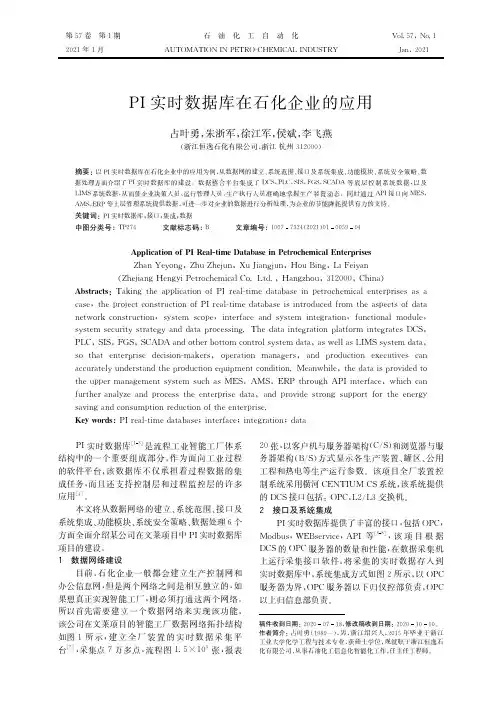

ＰＩ实时数据库在石化企业的应用占叶勇，朱浙军，徐江军，侯斌，李飞燕（浙江恒逸石化有限公司，浙江杭州３１２０００）摘要：以ＰＩ实时数据库在石化企业中的应用为例，从数据网的建立、系统范围、接口及系统集成、功能模块、系统安全策略、数据处理方面介绍了ＰＩ实时数据库的建设。

数据整合平台集成了ＤＣＳ，ＰＬＣ，ＳＩＳ，ＦＧＳ，ＳＣＡＤＡ等底层控制系统数据，以及ＬＩＭＳ系统数据，从而使企业决策人员、运行管理人员、生产执行人员准确地掌握生产装置动态。

同时通过ＡＰＩ接口向ＭＥＳ，ＡＭＳ，ＥＲＰ等上层管理系统提供数据，可进一步对企业的数据进行分析处理，为企业的节能降耗提供有力的支持。

关键词：ＰＩ实时数据库；接口；集成；数据中图分类号：ＴＰ２７４ 文献标志码：Ｂ 文章编号：１００７７３２４（２０２１）０１００５９０４犃狆狆犾犻犮犪狋犻狅狀狅犳犘犐犚犲犪犾 狋犻犿犲犇犪狋犪犫犪狊犲犻狀犘犲狋狉狅犮犺犲犿犻犮犪犾犈狀狋犲狉狆狉犻狊犲狊ＺｈａｎＹｅｙｏｎｇ，ＺｈｕＺｈｅｊｕｎ，ＸｕＪｉａｎｇｊｕｎ，ＨｏｕＢｉｎｇ，ＬｉＦｅｉｙａｎ（ＺｈｅｊｉａｎｇＨｅｎｇｙｉＰｅｔｒｏｃｈｅｍｉｃａｌＣｏ．Ｌｔｄ．，Ｈａｎｇｚｈｏｕ，３１２０００，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋狊：ＴａｋｉｎｇｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＰＩｒｅａｌ ｔｉｍｅｄａｔａｂａｓｅｉｎｐｅｔｒｏｃｈｅｍｉｃａｌｅｎｔｅｒｐｒｉｓｅｓａｓａｃａｓｅ，ｔｈｅｐｒｏｊｅｃｔｃｏｎｓｔｒｕｃｔｉｏｎｏｆＰＩｒｅａｌ ｔｉｍｅｄａｔａｂａｓｅｉｓｉｎｔｒｏｄｕｃｅｄｆｒｏｍｔｈｅａｓｐｅｃｔｓｏｆｄａｔａｎｅｔｗｏｒｋｃｏｎｓｔｒｕｃｔｉｏｎ，ｓｙｓｔｅｍｓｃｏｐｅ，ｉｎｔｅｒｆａｃｅａｎｄｓｙｓｔｅｍｉｎｔｅｇｒａｔｉｏｎ，ｆｕｎｃｔｉｏｎａｌｍｏｄｕｌｅ，ｓｙｓｔｅｍｓｅｃｕｒｉｔｙｓｔｒａｔｅｇｙａｎｄｄａｔａｐｒｏｃｅｓｓｉｎｇ．ＴｈｅｄａｔａｉｎｔｅｇｒａｔｉｏｎｐｌａｔｆｏｒｍｉｎｔｅｇｒａｔｅｓＤＣＳ，ＰＬＣ，ＳＩＳ，ＦＧＳ，ＳＣＡＤＡａｎｄｏｔｈｅｒｂｏｔｔｏｍｃｏｎｔｒｏｌｓｙｓｔｅｍｄａｔａ，ａｓｗｅｌｌａｓＬＩＭＳｓｙｓｔｅｍｄａｔａ，ｓｏｔｈａｔｅｎｔｅｒｐｒｉｓｅｄｅｃｉｓｉｏｎ ｍａｋｅｒｓ，ｏｐｅｒａｔｉｏｎｍａｎａｇｅｒｓ，ａｎｄｐｒｏｄｕｃｔｉｏｎｅｘｅｃｕｔｉｖｅｓｃａｎａｃｃｕｒａｔｅｌｙｕｎｄｅｒｓｔａｎｄｔｈｅｐｒｏｄｕｃｔｉｏｎｅｑｕｉｐｍｅｎｔｃｏｎｄｉｔｉｏｎ．Ｍｅａｎｗｈｉｌｅ，ｔｈｅｄａｔａｉｓｐｒｏｖｉｄｅｄｔｏｔｈｅｕｐｐｅｒｍａｎａｇｅｍｅｎｔｓｙｓｔｅｍｓｕｃｈａｓＭＥＳ，ＡＭＳ，ＥＲＰｔｈｒｏｕｇｈＡＰＩｉｎｔｅｒｆａｃｅ，ｗｈｉｃｈｃａｎｆｕｒｔｈｅｒａｎａｌｙｚｅａｎｄｐｒｏｃｅｓｓｔｈｅｅｎｔｅｒｐｒｉｓｅｄａｔａ，ａｎｄｐｒｏｖｉｄｅｓｔｒｏｎｇｓｕｐｐｏｒｔｆｏｒｔｈｅｅｎｅｒｇｙｓａｖｉｎｇａｎｄｃｏｎｓｕｍｐｔｉｏｎｒｅｄｕｃｔｉｏｎｏｆｔｈｅｅｎｔｅｒｐｒｉｓｅ．犓犲狔狑狅狉犱狊：ＰＩｒｅａｌ ｔｉｍｅｄａｔａｂａｓｅ；ｉｎｔｅｒｆａｃｅ；ｉｎｔｅｇｒａｔｉｏｎ；ｄａｔａ ＰＩ实时数据库［１３］是流程工业智能工厂体系结构中的一个重要组成部分，作为面向工业过程的软件平台，该数据库不仅承担着过程数据的集成任务，而且还支持控制层和过程监控层的许多应用［４］。

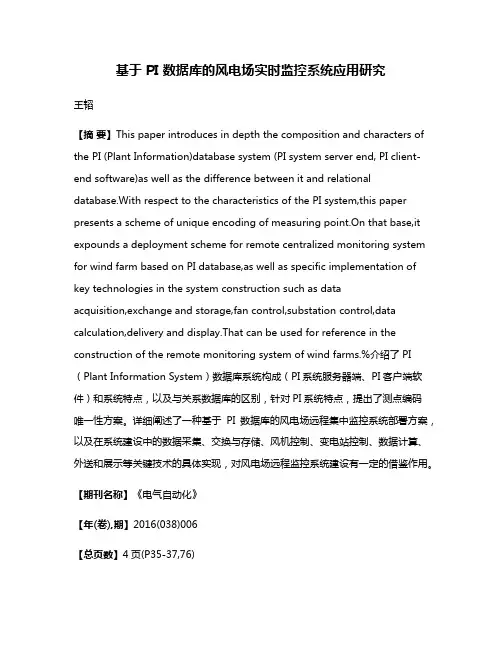

基于 PI 数据库的风电场实时监控系统应用研究王韬【摘要】This paper introduces in depth the composition and characters of the PI (Plant Information)database system (PI system server end, PI client-end software)as well as the difference between it and relational database.With respect to the characteristics of the PI system,this paper presents a scheme of unique encoding of measuring point.On that base,it expounds a deployment scheme for remote centralized monitoring system for wind farm based on PI database,as well as specific implementation of key technologies in the system construction such as dataacquisition,exchange and storage,fan control,substation control,data calculation,delivery and display.That can be used for reference in the construction of the remote monitoring system of wind farms.%介绍了PI （Plant Information System）数据库系统构成（PI系统服务器端、PI客户端软件）和系统特点，以及与关系数据库的区别，针对PI系统特点，提出了测点编码唯一性方案。

PI实时数据库在发电企业中的应用2010-12-29 14:42:33 作者：孙钦丽来源：浙江浙能钱清发电有限责任公司浏览次数：276将底层控制系统与上层管理信息系统联系起来是过程企业信息集成的必然要求，作为两者之间的桥梁，PI实时数据库广泛应用于电力，化工等行业，它在第一时间将生产系统的数据传递到业务系统，使检修人员可以即使发现问题迅速响应，管理人员也可以根据历史趋势全面掌握设备的运行情况。

我公司是具有两台机组的火力发电厂，PI系统的实施为信息管理系统提供了大量有价值的数据，缩短了上到公司领导下到检修人员与生产现场的距离，节省了人力，提高了效率。

关键词：发电企业，实时数据库，管控一体，科学发展一、实施背景随着信息化的发展，发电企业普遍引入了计算机管理系统，并开发了相应的MIS系统，在企业范围内实现计算机管理，旨在实现全方位的信息化管理方案。

但是发电企业在信息化管理方面普遍存在着信息孤岛多、数据利用率低等问题。

最突出的表现就是由于安全性的限制，生产控制系统中的数据不能直接传递到上层管理信息系统中，不能真正做到及时、全面的信息管理。

而引入PI(Plant Information)实时数据库通过搭建一个企业级数据平台，实现管理控制一体化，可解决信息化存在的主要问题，从而为发电企业信息化建设提供指导意义。

二、关于PI系统PI是OSI软件公司开发的大型实时/历史数据库系统，是企业实施ERP工程中必备的基础平台。

PI实时数据库是真正的时间序列数据库，具有强大的数据收集和管理功能，以数据原型长期在线存储存储，成为整个企业可靠的公共数据源；它具有良好的开放性以及多样化成熟接口，能很好实现企业管理和设备控制一体化；它采用专利的压缩算法，占用磁盘空间小，响应速度快；它分布式的采集接口机上的数据，完美地解决了公司信息处理中存在的不足，弥补了公司管理上的空缺。

三、实施过程：3.1 网络拓扑的构架：为确保生产控制系统的稳定安全运行，避免病毒攻击，根据国家电监会二次安全系统防护“安全分区、网络专用、横向隔离、纵向认证”的原则，确定整体的安全防护方案，具体拓扑图如图一。

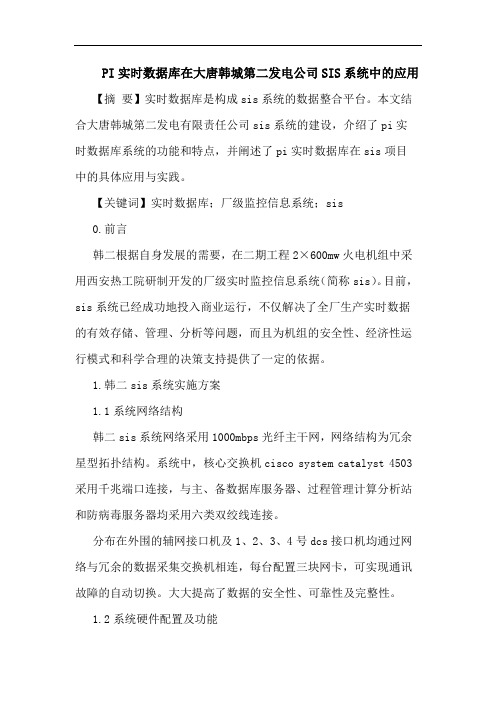

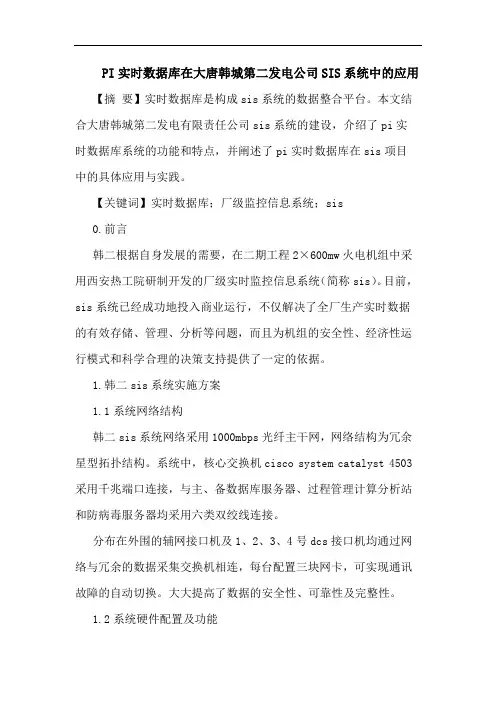

PI实时数据库在大唐韩城第二发电公司SIS系统中的应用【摘要】实时数据库是构成sis系统的数据整合平台。

本文结合大唐韩城第二发电有限责任公司sis系统的建设，介绍了pi实时数据库系统的功能和特点，并阐述了pi实时数据库在sis项目中的具体应用与实践。

【关键词】实时数据库；厂级监控信息系统；sis0.前言韩二根据自身发展的需要，在二期工程2×600mw火电机组中采用西安热工院研制开发的厂级实时监控信息系统（简称sis）。

目前，sis系统已经成功地投入商业运行，不仅解决了全厂生产实时数据的有效存储、管理、分析等问题，而且为机组的安全性、经济性运行模式和科学合理的决策支持提供了一定的依据。

1.韩二sis系统实施方案1.1系统网络结构韩二sis系统网络采用1000mbps光纤主干网，网络结构为冗余星型拓扑结构。

系统中，核心交换机cisco system catalyst 4503采用千兆端口连接，与主、备数据库服务器、过程管理计算分析站和防病毒服务器均采用六类双绞线连接。

分布在外围的辅网接口机及1、2、3、4号dcs接口机均通过网络与冗余的数据采集交换机相连，每台配置三块网卡，可实现通讯故障的自动切换。

大大提高了数据的安全性、可靠性及完整性。

1.2系统硬件配置及功能（1）核心交换机cisco system catalyst 4503配备4个1000base-t gbic端口，9个1000base-sx端口，36个10/100base-t 端口。

（2）数据库服务器与磁盘阵列的连接采用全冗余方案，其中数据库服务器采用ibm 3650，配双intel xeon 700mhz处理器，1g ram,安装实时数据库pi。

磁盘阵列采用type 1726-hc4 ibm ds3400，内装7块146.8g scsi硬盘，采用raid5技术以提高数据库系统的容错性。

（3）性能计算分析站采用ibm system x3650，运行性能计算分析软件、能损计算分析软件、负荷优化分配软件及数据统计管理软件。

维普资讯
２ ０ 年第 ６期 ０６

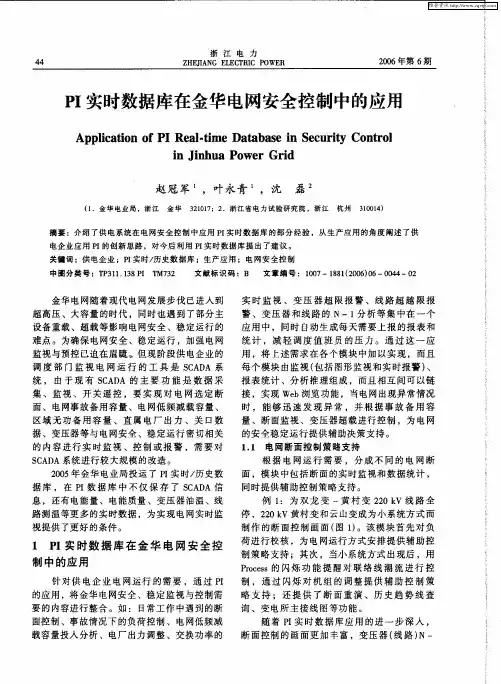

赵 冠军 ，等 ：Ｐ 实时数 据库在金 华 电网安全控 制 中的应用 Ｉ
４ ５
１ 、特殊 临 时方 式也 制 作 成 断 面控 制 ，作 为 电 网安 全 运 行 监 视 控 制 的一 种 手 段 ，同 时 作 为
金华 电 网随着 现代 电网发展 步伐 已进入 到 超高压 、大容量 的时代 ，同时 也遇 到 了部分 主
设 备重载 、超载等 影 响电网安 全 、稳 定运行 的
实 时 监 视 、变 压 器 超 限 报 警 、线 路 超 越 限报 警 、变 压 器 和线 路 的 Ｎ一１ 分析 等集 中在 一个 应 用 中 ，同时 自动生 成每 天需要 上报 的报 表 和 统 计 ，减 轻 调 度 值 班 员 的压 力 。 通 过 这 一 应 用 ，将 上述需 求 在各 个模块 中加 以实 现 ，而且 每 个模 块 由监视 （ 括 图形 监视 和实 时报 警 ） 包 、 报 表统计 、分析 推理 组成 ，而且相 互 间可 以链
１ Ｐ Ｉ实 时 数 据 库 在 金 华 电 网 安 全 控
制 中的应 用
针 对 供 电企 业 电 网运 行 的需 要 ，通 对 联 络 线 潮 流 进 行 控 ｒｃｓ 制 ，通 过 闪烁 对 机 组 的调 整 提供 辅 助 控 制 策
的应用 ，将 金华 电 网安全 、稳 定监视 与控制 需 要 的 内容进 行整合 。如 ： Ｅ常 工作 中遇到 的断 ｔ 面控 制 、事 故情况 下 的负荷控 制 、电 网低频减
电企业应用 Ｈ 的创新思路 ，对今后 利用 Ｈ 实时数据库提 出了建议 。 关键词 ：供 电企业 ；Ｐ 实时／ Ｉ 历史数据库 ；生产应用 ；电网安全控制
中 圈分 类号 ：Ｔ ３ １ １ ８Ｐ Ｔ ３ Ｐ １ ．３ Ｉ Ｍ７ ２ 文 献标 识 码 ：Ｂ 文章 编 号 ：１０ ０ ７—１ ８ （０ ６ ０ ８ １ ２ ０ ）６—０ ４ ０ ４—０ ２

社 ，９ ４ １９．
［３ 王 亮。 ８ 高炉 出铁 场 尘 源捕 集 方 法 和措 施 ［］ 炼 铁 ， Ｊ．
２ ０ ２ （ ） ２ － ０ ０ ４， ３ ２ ： ５ ３ ．
Ｅ３ 王福军． 算流体动力学分析一Ｃ Ｄ 软件 原理与应用 １ 计 Ｆ
［ 责任编辑、 校对 ： 王
悦］
Ｈ ｉ ｈ－ ｔ ｍ ｐｅ ａ ｕ ｅ Ｈ ｅ ｔＳ ｕ ｃ ｕ ｅ Ｆｉ ｌ ＆ ｇ － ｅ ｒ ｔ ｒ ａ ｏ ｒ ｅ Ｐｌ ｍ ｅ ｄ
［］ 林洪桦． ５ 剔除异常数据的稳健性处理方法［］ 中国计 Ｊ．
量学院学报 ，０ ４ １ （） ２－４ ２ ０ ，５ １ ：０２ ．
［］ 洪慧 ， 中达． Ｉ ６ 林 Ｐ 数据库 及其信 息 交换技 术 在 电厂 中 应用 ［ ． Ｊ 电力 自动化设备 ， ０ ，５３ ： —３ ］ ２ ５２ （）６ ６． ０ ０
Ｅ ． Ｍ３ 北京 ： 清华大学出版社 ，０４ ２０． Ｅ３ 徐进 ， ２ 葛满初． 固两相流动的数值计算 ［］工程热 物 气 Ｊ．
理 学 报 ，９ ８ １ （ ） ２３２ ６ １９ ，９ ２ ：３ －３ ．
源上部接受罩作为排 除室 内余热的罩子形式 ， 在此
基础上通过采用数值模拟的方法对流场规律进行深
②例外报告测试在接 口机执行 ； 当数据通过例外 ③ 报告测试时， 当前数据和前一个数据会被报告 。 例如针对表 １ 中的原始数据分析。
作者简 介 ： 徐光辉 （９５ ， ， １７ 一）男 河南巩义 人 ， ， 助教 硕士研究生 ， 事计算机软件及数据库研究 。 从
６ ８
表 原 始 温 度 监 测 数 据
出版社 ，０ ０ ２１．
况下 ， 排风罩安放高度在 ０ ６ ＿ｍ 范围内是较为 ． ～１７

的有损 压缩 ， 只提 取重 要 数 据 。在 历 史 数据 查 询 时 通 过 数据插 值快 速解 压缩 。
实时 数据 的产 生具 有 周 期性 和波 动性 特 点 ， 而 每 次磁 盘操 作都 需要 花 费较 长 的 时 间 ， 要对 磁 盘 须 访 问进 行优 化 。Ｐ 数 据 库 设 置 了事 件 队列 和归 档 Ｉ 缓 存 区 。经 过压 缩算 法过 滤后 的实 时数据 被保存 在
业 中的应用优 化 。
１ Ｐ 系统 的 结 构 特 点 Ｉ
Ｐ 系统 可 以实现 Ｃ Ｓ和 Ｂ Ｓ结构 配 置 ， 括接 Ｉ ／ ／ 包 口机 、 服务器 和客 户端三 层 。
１ １ 接 口机 ．
图 １ Ｐ 系统 的数 据 流 图 Ｉ
Ｆ ｇ １ Ｄ ｔ ｏ ｆＰ ｙ ｔ ｍ ｉ． ａ ａ ｆ ｗ ｏ Ｉｓ ｓｅ ｌ
从 Ｐ 实时 数 据 库 的 特 点 和 结 构 入 手 ， Ｉ 分析 了 Ｐ 在 供 电 企 业 的 应 用 构 架 ； 后 针 对 目前 实时 信 息 集 成 模 式 中 Ｉ 之 存在 的 重 复 开 发 、 放 性 差 等 弊 端 ， 数 据 模 型 和数 据 库 访 问 两 个 方 面探 讨 了 Ｐ 与 Ｉ Ｃ １７ 开 从 Ｉ Ｅ ６９ ０的 结 合 。 出 了 提 实施 方案 。该 方案 符 合 电 力信 息 集成 的发 展 趋 势 ， 有 可 行 性 。 具
（ 浙江大学电气工程学院 ， 江 杭 州 ３０ ２ ） 浙 １０ ７
摘 要 ： 实时 数 据 库 是 实 现供 电 企 业 管 控 一 体 化 的 桥 梁 。Ｐ Ｉ系统 是 商品 化 的 实 时 数 据 库 应 用 平 台 ， 响 应 速 在
度、 可靠性 、 容量等方￣－ 有极大优势。将 Ｐ ｇ ． － Ｉ系统和 电力行业应用 紧密联 系起 来 ， 用好 Ｐ 系统关键 。首先 是 Ｉ

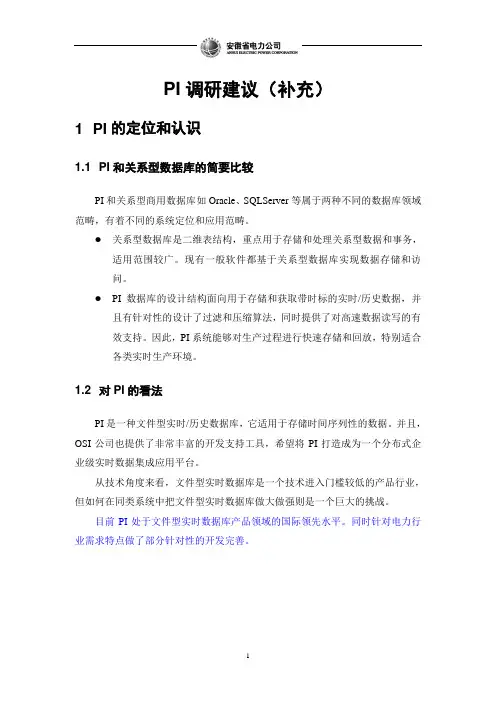

PI调研建议（补充）1 PI的定位和认识1.1 PI和关系型数据库的简要比较PI和关系型商用数据库如Oracle、SQLServer等属于两种不同的数据库领域范畴，有着不同的系统定位和应用范畴。
