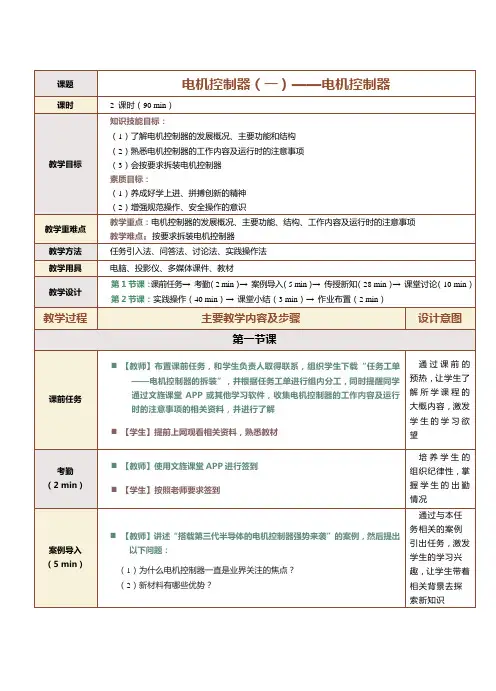

⏹【学生】聆听、思考、举手回答传授新知（28 min）⏹【教师】通过大家的发言，引入新知，讲解电机控制器的发展概况、主要功能、结构、工作内容及运行时的注意事项新能源汽车的电机控制器连接了驱动电机与动力电池，可用来调校整车的各项性能。
足够智能的电机控制器不仅能保障车辆的基本安全和精准操控，还能充分发挥驱动电机和动力电池的效能。
进入21世纪后，永磁同步电机在新能源汽车中广泛应用，带动行业开发出应用于电机控制器中的先进控制技术，绝缘栅双极型晶体管（insulated gate bipolar transistor，简称IGBT）逐渐成为电机控制器的主流功率模块。
3.1.1 电机控制器的结构电机控制器主要由控制单元、逆变桥驱动单元、逆变桥单元、电容器、电流传感器等构成。
1．控制单元电机控制器的控制单元接收VCU通过CAN总线发送过来的转矩需求信号，根据驱动电机的转子转速信号、转子位置信号及三相线束的相电流信号，对逆变桥驱动单元产生定时信号。
控制单元的电源为低压控制电源。
2．逆变桥驱动单元逆变桥驱动单元的作用是连接控制单元的低压电路与逆变桥单元的高压电路，实现控制单元对逆变桥单元的控制作用。
为防止高压电路的电流串入低压电路，导致控制单元损坏，逆变桥驱动单元应实现信号之间的安全转换。
例如，逆变桥驱动单元接收来自控制单元的定时信号，并将这个信号转换成能控制逆变桥单元的信号，如15 V正脉冲或5～10 V负脉冲。
3．逆变桥单元逆变桥单元的核心元件是IGBT，可以将高压驱动电源输出的直流电变成三相交流电，并送至驱动电机的三相线束。
逆变桥单元的IGBT两两组合，组成多个单通过讲解、图片展示、课堂互动等教学方法，让学生了解电机控制器的发展概况、主要功能、结构、工作内容及运行时的注意事项II目录桥臂。
逆变桥驱动单元通过连接线连接每个单桥臂，用以实时监控IGBT并判断逆变桥单元的运行状态，若逆变桥单元出现欠电压、过电压、过电流、过温、短路等故障，则逆变桥驱动单元将通过串行接口将故障信号传递给控制单元。
电机控制技术手册第一章：引言电机控制技术是现代工业中不可或缺的一部分。
它能够实现对电机系统的全面控制和管理，提高生产效率和产品质量。
本手册旨在介绍电机控制技术的基本原理和常见应用，帮助读者理解和掌握相关知识。
第二章：电机基础知识2.1 电机的工作原理电机是将电能转换为机械能的设备。
根据不同的原理和结构，电机可以分为直流电机、交流电机和步进电机等多种类型。
本节将详细介绍各种电机的工作原理和特点。
2.2 电机控制的基本原则电机控制的基本原则是根据实际需求对电机进行启动、停止、调速等操作。
常见的电机控制方法包括直接启动、星三角启动、变频调速等。
本节将详细介绍各种电机控制方法的原理和适用范围。
2.3 电机控制系统的组成电机控制系统由电源、控制器、传感器和执行器等组成。
每个组成部分都扮演着关键的角色，确保电机能够按照预定要求工作。
本节将逐一介绍各个组成部分的功能和作用。
第三章：电机控制技术的应用3.1 电动机控制系统电动机控制系统广泛应用于机械制造、能源、交通运输等领域。
本节将通过具体案例，介绍电动机控制系统在驱动各类机械设备中的应用和优势。
3.2 电机控制器的选型与调试电机控制器是电机控制系统中最重要的部分，其选择和调试对于系统的稳定性和性能至关重要。
本节将介绍如何根据实际需求选择合适的电机控制器，并对其进行调试和优化。
3.3 电机控制技术在智能制造中的应用随着工业智能化的发展，电机控制技术在智能制造中的应用越来越广泛。
本节将介绍电机控制技术在智能制造中的典型应用案例，包括自动化装配线、机器人等领域。
第四章：电机控制技术的发展趋势4.1 变频调速技术变频调速技术是当前电机控制技术的主流趋势之一。
本节将介绍变频调速技术的原理和应用优势，并展望其未来发展方向。
4.2 无感矢量控制技术无感矢量控制技术是电机控制技术领域的前沿技术。
本节将介绍无感矢量控制技术的原理和应用，并探讨其对电机控制技术的影响和未来发展方向。
ti电机控制培训资料-回复【ti电机控制培训资料】是一份非常重要的培训资料，它提供了关于ti电机控制的详细信息，涵盖了该领域的关键概念、技术和实践。
本文将一步一步地回答ti电机控制培训资料中的各个主题，并对每个主题进行深入解析。
首先，我们来探讨一下什么是ti电机控制。
ti电机控制是指利用ti公司的电机控制解决方案，对电机进行精确的控制和驱动。
该解决方案结合了ti 公司在模拟、混合信号和数字控制领域的专业知识，能够实现高性能、高效率和高可靠性的电机控制系统。
在ti电机控制培训资料中，我们会了解到不同类型的电机及其特点。
常见的电机类型包括直流电机、步进电机和交流电机。
直流电机具有速度响应快、转矩可调等特点，适用于许多应用场景；步进电机具有高精度定位和易于控制的特点，广泛应用于机器人、数控机床等领域；交流电机则分为感应电机和永磁同步电机，前者适用于大功率和高转矩应用，后者适用于高速和高效率应用。
接下来，我们将了解ti电机控制中的关键概念和基本原理。
其中包括比例积分微分控制器（PID控制器）、开环控制和闭环控制、电机模型以及传感器和编码器等。
PID控制器是一种常用的控制器类型，通过根据误差信号调整输出信号来实现精确控制。
开环控制和闭环控制是电机控制中常用的两种控制方式，前者的输出不依赖于目标状态的反馈，适用于简单应用；而后者通过对目标状态进行反馈调整，提高了系统的鲁棒性和稳定性。
电机模型是描述电机行为的数学模型，通常包括电机的电学特性和机械特性。
传感器和编码器用于获取电机的旋转角度、位置和速度等信息，为电机控制提供准确的反馈信号。
进一步扩展我们的讨论，我们将学习ti电机控制的具体应用。
ti提供了一系列电机控制解决方案，包括驱动器芯片、运算放大器、功率放大器等。
这些解决方案可以应用于工业自动化、汽车电子、家用电器等领域。
例如，在工业自动化中，ti电机控制可以用于控制机器人的关节、调节输送带的速度等；在汽车电子中，ti电机控制可用于驱动电动汽车的动力系统、调节车内空调系统的风量等；在家用电器中，ti电机控制可以应用于控制洗衣机的电机、调节风扇的转速等。
《电机与电气控制》教案一、教学目标在本课程中，学生将学习电机与电气控制理论基础知识，包括电磁感应、电动机原理、电路图分析与设计、电气控制基本元件等。
通过本课程的学习，学生将能够：1.理解电机的工作原理以及其在实际应用中的作用；2.掌握电气控制的基本理论和实践技能；3.能够进行电路图的分析和设计；4.具备进行电气控制系统搭建和调试的能力。
二、教学内容1.电磁感应和电动机原理–电磁感应的基本原理–直流电机和交流电机的构造和工作原理–电机的特性参数及其测量方法2.电机运行原理及控制技术–电机的启动、制动和运行过程–电机的调速控制方法–电机的保护与维护3.电气控制系统–电气控制系统基本元件的功能与特性–电气控制电路的设计与分析–控制回路的搭建和调试方法三、教学方法1.理论授课：通过讲解基本原理和理论知识，引导学生理解电机与电气控制的基本概念和工作原理。
2.实践操作：组织学生进行实验，通过动手操作和实际观察，帮助学生巩固理论知识，并培养学生的实际操作技能。
3.讨论与交流：组织学生进行小组讨论和展示，鼓励学生之间的互动和交流，提高学生的学习能力和解决问题的能力。
4.实例分析：通过分析实际案例，帮助学生将理论知识应用到实际问题中，提高学生的综合应用能力。
四、教学评估1.平时表现：包括课堂参与、实验操作等，根据学生的表现给予评价和反馈。
2.作业与考核：布置相关的作业，考察学生对于课堂知识的理解和应用能力。
3.实验报告：要求学生进行实验并填写实验报告，评估学生的实际操作能力和实验分析能力。
4.期末考试：对学生进行综合性的考评，检验学生对于电机与电气控制知识的掌握程度。
五、教学资源1.课程教材：《电机与电气控制教程》，作者：XXX，出版社：XXX。
2.实验器材：各类电机、电气控制元件，示波器、万用表等实验设备。
3.网络资源：老师根据课程需要提供相关电机与电气控制的网络资源，供学生参考。
六、教学进度安排本课程共计36学时，按照每周2学时的进度进行教学安排，具体内容如下：课时教学内容1-2 电磁感应和电动机原理3-4 电机特性参数及测量方法5-6 电机运行原理及控制技术7-8 电路图分析与设计9-10 电气控制系统基本元件功能特性11-12 电气控制电路的设计与分析13-14 控制回路的搭建和调试方法15-16 复习与期末考试准备七、教学反馈教师将定期与学生进行教学反馈和评价，以了解学生的学习情况和对教学内容的理解，根据学生的反馈及时调整教学策略和教学方法，确保教学效果的达到。
机电控制技术基础机电控制技术基础机电控制技术是现代工程领域中基本的技术之一，它使用多种技术如机械、电子、计算机和控制论等控制方法，综合利用这些技术来实现机械设备系统的自动化控制。
机电控制技术在工业生产、生活服务等领域中应用广泛，对于提高生产效率、降低成本、提高安全系数等方面都起到了至关重要的作用。
因此，本文将从机电控制技术的基础方面入手，介绍以下内容：机电系统概述、传感器、电机、电器元件、控制器及其应用。
一、机电系统概述机电控制技术是一种机电一体化的技术，它主要应用在工业领域中。
它的核心工作是将电气控制系统和机械设备整合在一起，形成一个相互作用的系统，然后通过合理地制定控制策略，实现对机械设备的自动化控制。
机电系统通常由以下三部分组成：1. 机械结构部分：包括设备的传动装置、支撑结构和形体结构。
机械结构部分是机电系统的基础之一。
2. 电气部分：包括设备的电气系统、电气元件和电路。
电气部分是机电系统的控制核心。
3. 控制器：用于控制机械和电气部分，实现对机械设备的自动化控制。
二、传感器传感器是一种能够将检测到的物理量转换成电信号输出的设备。
常见的传感器有温度传感器、湿度传感器、光传感器、压力传感器、电流传感器等。
传感器可以将物理参数转换成电信号，然后将这些信号送到微处理器或控制器中进行计算和判断，控制设备的运转、维护和调试。
传感器是机电系统中不可或缺的部分，与机电系统中的电气部分紧密关联，有着重要的应用价值。
三、电机电机是机电系统中电气部分的核心元件，主要用于将电能转换成机械能。
常见的电机有直流电机、交流电机、步进电机、伺服电机等。
电机的结构主要由转子（转动部分）和定子（不动部分）两部分构成。
在机械工程中，电机通常用作驱动力，从而实现各种机械设备的自动化运行。
四、电器元件电器元件是机电系统中的基础部分，其中包括了各种基本的电子元件、电容器、电感、二极管、三极管、场效应管等。
这些电器元件可以有效地控制电流和电压，使其达到合理的水平，并保证设备的安全运行。
