SCB10-800/10环氧树脂浇注干式变压器型号含义SCB10—100/10干式变压器S:表示三相变压器C:表示树脂浇注式B:表示箔绕线圈10:表示性能水平代号100/10：表示额定容量100KVA/电压等级10KV环氧树脂浇注式SCB10-800/10干式变压器结构特点1、高、低压绕组全部采用铜带(箔)绕成;2、高、低压绕组全部在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构;3、高、低压绕组根据散热要求设置有纵向通风气道;4、线圈内、外表面由玻璃纤维网格布增强;5、绝缘等级有F、H级;6、环氧树脂SCB10-800/10干式变压器体积小、重量轻。
环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温度进行显示和控制,保证变压器正常使用寿命。
其测温传感器PT100铂电阻插入低压绕组内取得温度信号,经电路处理后在控制板上循环显示各相绕组温度。
它具有温度设定功能,手动/自动启停风机,发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规定的抗电磁干扰能力。
同时预留有智能计算机接口,实现远程控制。
环氧树脂干式变压器配置有低噪音幅流风机,启动后可降低绕组温度,提高负载能力,延长变压器寿命;采用强迫风冷时,额定容量可提高40-50%。
SCB10-800/10环氧树脂浇注干式变压器温度国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。
1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，最高温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。

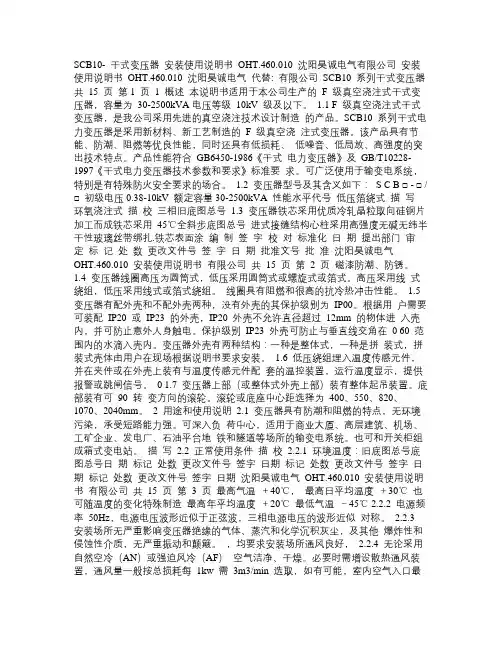

SCB10- 干式变压器安装使用说明书OHT.460.010 沈阳昊诚电气有限公司安装使用说明书OHT.460.010 沈阳昊诚电气代替: 有限公司SCB10 系列干式变压器共15 页第1 页1 概述本说明书适用于本公司生产的F 级真空浇注式干式变压器，容量为30-2500kVA电压等级10kV 级及以下。
1.1 F 级真空浇注式干式变压器，是我公司采用先进的真空浇注技术设计制造的产品。
SCB10 系列干式电力变压器是采用新材料、新工艺制造的F 级真空浇注式变压器。
该产品具有节能、防潮、阻燃等优良性能，同时还具有低损耗、低噪音、低局放、高强度的突出技术特点。
产品性能符合GB6450-1986《干式电力变压器》及GB/T10228-1997《干式电力变压器技术参数和要求》标准要求。
可广泛使用于输变电系统，特别是有特殊防火安全要求的场合。
1.2 变压器型号及其含义如下：S C B □ - □ / □ 初级电压0.38-10kV 额定容量30-2500kVA 性能水平代号低压箔绕式描写环氧浇注式描校三相旧底图总号1.3 变压器铁芯采用优质冷轧晶粒取向硅钢片加工而成铁芯采用45℃全斜步底图总号进式接缝结构心柱采用高强度无碱无纬半干性玻璃丝带绑扎.铁芯表面涂编制签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准沈阳昊诚电气OHT.460.010 安装使用说明书有限公司共15 页第2 页磁漆防潮、防锈。
1.4 变压器线圈高压为圆筒式，低压采用圆筒式或螺旋式或箔式。
高压采用线式绕组，低压采用线式或箔式绕组。
线圈具有阻燃和很高的抗冷热冲击性能。
1.5 变压器有配外壳和不配外壳两种，没有外壳的其保护级别为IP00。
根据用户需要可装配IP20 或IP23 的外壳，IP20 外壳不允许直径超过12mm 的物体进入壳内，并可防止意外人身触电。
保护级别IP23 外壳可防止与垂直线交角在0 60 范围内的水滴入壳内。
当前位置：电力变压器卜干式电力变压器►SCB10干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家:安德利（中国驰名商标）认证：CCC,IS09001,终身质保欢迎来电咨询：SCB10.pdf （选型样本）关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介，采用先进的SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学生产检测设备按严格的工艺生产而成。
产品具有可靠性高使用寿命长的特点。
根据不同的使用J环境，可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
J二：执行标准1. GB1094.11 —2007干式电力变压器2GB/T10228-2008 干式电力变压器技术参数和要求3. GB/T17211 —1998干式电力变压器负载导则4. GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙5. JB/T10008-2004 6〜500KV 级变压器声级6. JB/T56009-1998干式电力变压器产品质量分等三：型号参数电压等级（kV）额定容&（kVA）并能水平代号第绕线馬三相变压翳SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV（一般每个等级还可分为几档）低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器最常见的10KV系列型号如下：SCB10-10/10 ，SCB10-20/10 ，SCB10-30/10 ，SCB10-50/10，SCB10-63/10 ，SCB10-80/10 ，SCB10-100/10SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10 ，SCB10-630/10 ，SCB10-800/10 ，SCB10-1000/10 ，SCB10-1250/10 ，SCB10-1600/10SCB10-2000/10 ，SCB10-2500/10四：性能特点，空载损耗、空载电流和噪声更低。
SCB10干式变压器参数
一、型号:SCB10
二、电气特性：
1、额定容量：315KVA
2、额定电压：高压：1140V，低压：220V
3、额定频率：50Hz
4、电流等级：高压：440A，低压：570A
5、分段：3
6、空载损耗:6.5KW
7、短路阻抗：6%
8、高压平衡度：≤2%
9、低压平衡度：≤3%
10、高压突然泄露电压：≤120%
11、稳压系数：±5%
12、线圈加热试验：65K
13、变压器限流器试验：
14、调节范围：±10%
三、安装及使用要求：
1、安装：安装时应确保变压器稳定，不受摩擦，防止受力变形；
2、空载：应经常检查变压器的空载工况，检查高低压比是否正确，空载电流等；
3、短路检查：应检查变压器的短路情况，绕组温度，电热试验，防止损伤；
4、安全保护：应根据实际变压器结构安装相应的安全保护装置，防止因故障而造成的损坏；
5、调节：应根据变压器的调节要求，选择合适的调节装置，防止超调；
6、滤波器：应严格遵守滤波器的要求，使变压器具有良好的供电效果。
四、维护保养要求：
1、经常检查变压器的内部温度，控制在正常工作状态下；
2、调节变压器的调节装置。
