目录Ⅰ、配电变压器技术参数及外形尺寸SCB10系列10kV级315~3150kVA配电变压器参数列表 (2)SCB11系列10kV级315~2500kVA配电变压器参数列表 (3)SCB12系列10kV级315~2500kVA配电变压器参数列表 (3)SCB13系列10kV级315~2500kVA配电变压器参数列表 (4)配电变压器带外壳外形尺寸图. . . ............................................ . (5)10kV级配电变压器外壳尺寸及低压端子图......................... ... . . (6)配电变压器地脚安装图.................... ....................... (7)10kV级有载调压配电变压器............................................................................... . ......... . 8 10kV级配电变压器低压标准封闭母线 .................................................................. .. (10)10kV级配电变压器低压标准横排侧出线 (12)SC(B)10系列20kV级50~2500kVA配电变压器 (14)SC(B)10系列35kV级50~2500kVA配电变压器 (15)SC10系列35kV级800~20000kVA电力变压器...................... ............................. (16)Ⅱ、变压器安装说明............................................................. . (17)Ⅲ、自然冷却与强迫风冷系统........................................... . (18)Ⅳ、温度控制系统....................................................... . (19)Ⅴ、过载能力.......................................................... . (20)Ⅵ、订货须知....................................................... .................................................. (21)创新… …是我们永恒的目标本手册所提供的外形尺寸仅供设计选型用，最终尺寸以产品外形图为准■ 为适应市场对性能可靠、安全、节能环保型变压器的需求，我公司设计开发并生产节能、环保型干式变压器。
S C B k V干式变压器技术文件集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
指定品牌制造商应具有设计、制造许可证。
招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。
10kV干式变压器标准技术标书编号：2011060520201503中国南方电网有限责任公司2011年06月中国南方电网有限责任公司10kV 干式变压器标准技术标书目录1总则 (1)2工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (1)3 应遵循的主要标准 (7)4 ★使用条件 (8)4.1 正常使用条件 (8)4.2 特殊使用条件 (9)★ (9)5技术要求 (9)5.1 基本参数 (9)5.2设计与结构要求 (14)5.3专业接口要求 (17)6 ★试验 (18)6.1 出厂试验 (18)6.2 型式试验 (18)6.3 现场交接试验 (18)7 产品对环境的影响 (18)8 企业VI标识 (19)9 技术文件要求 (19)10 监造、包装、运输、安装及质量保证 (20)10.1监造 (20)10.2包装 (20)10.3运输 (20)10.4安装指导 (20)10.5★质量保证 (20)11★设备技术参数和性能要求响应表 (21)12 备品备件及专用工具 (26)12.1必备的备品备件、专用工具和仪器仪表 (26)12.2 推荐的备品备件、专用工具和仪器仪表 (26)13 ★主要元器件来源 (26)14 LCC数据文件 (26)15 ★技术差异表 (27)16 投标方需说明的其他问题 (27)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV干式变压器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

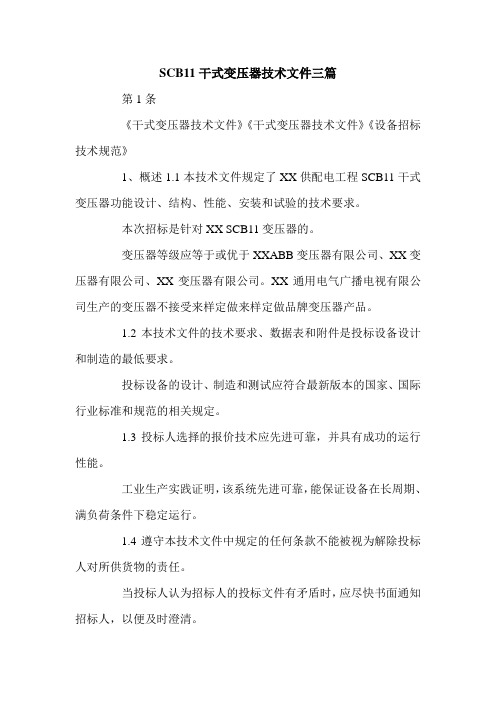

SCB11干式变压器技术文件三篇第1条《干式变压器技术文件》《干式变压器技术文件》《设备招标技术规范》1、概述1.1本技术文件规定了XX供配电工程SCB11干式变压器功能设计、结构、性能、安装和试验的技术要求。
本次招标是针对XX SCB11变压器的。
变压器等级应等于或优于XXABB变压器有限公司、XX变压器有限公司、XX变压器有限公司。
XX通用电气广播电视有限公司生产的变压器不接受来样定做来样定做品牌变压器产品。
1.2本技术文件的技术要求、数据表和附件是投标设备设计和制造的最低要求。
投标设备的设计、制造和测试应符合最新版本的国家、国际行业标准和规范的相关规定。
1.3投标人选择的报价技术应先进可靠，并具有成功的运行性能。
工业生产实践证明，该系统先进可靠，能保证设备在长周期、满负荷条件下稳定运行。
1.4遵守本技术文件中规定的任何条款不能被视为解除投标人对所供货物的责任。
当投标人认为招标人的投标文件有矛盾时，应尽快书面通知招标人，以便及时澄清。
1.5中标后提供的所有投标文件和图纸必须用中文编制。
设计图纸和文件中使用的计量单位是国际标准计量单位。
1.6投标人的供货应符合本技术文件中规定的要求。
任何偏差应由投标人书面批准。
1.7如果投标人不以书面形式反对本技术文件的规定，招标人可认为投标人完全符合本技术文件的要求。
1.8招标人对上述图纸和数据的批准不能解除投标人在招标人采购订单中要求的责任。
1.9投标人应遵守并执行中华人民共和国国家技术监督局或行业部门颁布实施的相关标准、规范、并在报价文件中列出主要技术标准和规范。
1.10指定品牌的制造商应拥有设计、制造许可证。
1.11如果招标人发现投标人提供的设备和材料低于合同规定的标准，有权要求投标人自费更换。
1.12招标人有权在投标过程中因设计等原因对参数进行部分修改和调整。
2、标准和规范变压器设计、制造和测试应遵循GB1094.11干式电力变压器GB/T10228-XXXX年。
S C B1110k V干式变压器技术文件(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
1.10 指定品牌制造商应具有设计、制造许可证。
1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。
技术规范书干式变压器技术规范书1．总则1.1本技术规范书适用于干式变压器设备采购。
它提出了变压器的功能设计、结构、性能安装和试验等方面的技术规范。
1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。
我方保证提供满足招标文件和所列标准要求的高质量产品及其相应服务。
1.3本规范书中未尽事项均满足相应国家及行业标准规定。
1.4未尽事宜由双方交流确定。
2．供货范围及数量3.应遵循的标准(有关标准包括但不限于以下最新版本的标准)GB1094.11GB/T10228IEC 60076-114. 正常使用条件4.1环境条件4.1.1 海拔高度不超过1000 m。
4.1.2 环境温度:最高气温： +45℃最热月平均气温： +30℃最高年平均气温： +20℃最低气温： -10℃（户外）/ -5℃（户内）最大日温差： 25K4.1.3 月平均最高相对湿度（25℃）： 90%4.1.4 污秽等级:Ⅲ级4.1.5 安装地点: 户内4.2 系统运行条件4.2.1 系统额定频率：50Hz4.2.2 系统最高运行电压（Um）：10.5kV5.设备规范5.1名称：干式变压器SCB115.2型式：环氧树脂浇注干式。
5.3系统主要参数5.3.1 系统额定电压(Kv)：10KV5.3.2 系统最高工作电压：10.5kV5.3.3 系统额定频率：50Hz5.3.4 系统中性点接地方式：高压侧不接地、低压侧中性点直接接地系统。
5.3.5 安装地点：户内6.技术要求及参数6.1要求6.1.1额定变比及外形要求：b:1000kVA:10±2×2.5％/0.4c:1250kVA:10±2×2.5％/0.46.1.2额定容量：1000kVA 2台；12500 kVA 2台6.1.3阻抗电压：1000KVA: 6%1250KVA: 6%6.1.4变压器外罩的防护等级：IP206.1.5中性点接地方式：直接接地6.1.6冷却方式： AN/AF6.1.7连接组别：1000KVA: D,y111250KVA: D,y116.1.8变压器损耗按国家标准执行，卖方应提供空载损耗、负载损耗、空载电流保证值。
SCB-11型干式变压器技术要求1、适用范围本技术要求适用于地产变电室工程中选用干式变压器设计。
2、引用标准设备制造方应使用最新颁布执行的国家标准、行业标准和IEC标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款所涉及的技术要求低于与本技术规范的规定时，应以本技术规范为准。
3、环境条件3.1 海拔高度≤1000米,户内安装。
3.2 环境温度 -10℃--+40℃3.3 日温差 25℃3.4 相对湿度 95%(+25℃)3.5 抗震能力水平加速度 0.3g(正弦波3周)垂直加速度 0.15g(正弦波3周)安全系数 1.674、电力系统条件4.1 额定电压 10千伏4.2 额定频率 50赫兹4.3 最高工作电压 12千伏4.4 中性点接地方式中性点不接地(经消弧线圈接地)或中性点经小电阻接地。
5、型式SCB-11型式线圈应为环氧树脂包封，具备难燃，防火、防爆，无污染。
高压进线为电缆，下进线；低压出线为母线槽，上出线，自带罩壳，风机及温控箱。
6、主要参数:6.1 额定容量（按设计或招标书执行）千伏安6.2 外壳保护等级 IP206.3 冷却方式包封变压器 AN(空气自冷)或AF(风冷)6.4 一次额定电压 10千伏6.5 一次最高工作电压 12千伏6.6 二次额定电压 400伏6.7 额定频率 50赫兹6.8 相数 3相6.9 阻抗电压Uk% 6%6.10 联结组别 Dyn116.11 线圈型式高压铜线绕制/低压铜箔绕制6.12 铁芯硅钢片厚度不应大于0.3毫米，推荐选用0.27毫米厚硅钢片。
铁芯硅钢片采用步进叠片，推荐选用5步进叠片。
6.13 绝缘等级H级绝缘绝缘等级(高压/低压) H/H温升(高压/低压) 100K/100K绝缘系统温度(高压/低压) 180℃/250℃6.14 工频耐压（有效值）5min高压/低压 35千伏/3千伏6.15 冲击耐压（峰值） 75千伏6.16 电压调节:(１).无励磁调压(２).电压调节范围 10*(+3-1)2*2.5%(３).过电压10%时，可连续无负荷运行；过电压 5%时，可连续满负荷运(环境温度+40℃)。
SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
1.10 指定品牌制造商应具有设计、制造许可证。
1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
1.12 招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。
2、标准及规范变压器的设计、制造和试验应遵循：GB1094.11 干式电力变压器GB/T 10228-2008 干式电力变压器技术参数和要求GB 4208-1993 外壳防护等级(IP代码)《电力变压器》 GB 1094.1~.2-1996《电力变压器》 GB 1094.3-2003、GB 1094.5-2008《6~500kv及电力变压器声级》 JB/T 10088-2004《干式变压器》 IEC60076.11《树脂绝缘干式变压器质量分等》 JB/DQ 2628-90若采用其他本规格书中未列明的标准规范，则必须征得业主同意。
若文件之间出现冲突，优先遵守的顺序为：●中国国家标准或IEC标准●本技术规格书●工程图纸和其他文件3、安装条件3.1 安装地点：户内3.2 环境温度： 0~30℃海拔高度 2000米4、基本技术要求4.1 变压器的一次侧进线采用电缆连接，二次侧引出线采用母线与低压柜直接连接方式（详见数据表）。
主要电气特性如下：1)相数：32)频率：50 Hz3)工作方式：连续4)一次侧额定电压：见数据表5)二次侧额定电压：见数据表6)额定容量：见数据表7)连接方式：见数据表8)阻抗电压：见数据表9)冷却方式：见数据表10)绕组温升：见数据表（温控器配通信接口）11）绝缘耐压水平：见数据表12）防护等级：见数据表不大于55dB（A）13）噪声：LPA14）局部放电量<=5pc5、基本性能要求5.1 变压器高压线圈采用优质铜箔绕制，绕组在真空下采用进口H级优质环氧树脂浇注而成，浇注应采用先进的卧式浇注工艺；高压线圈内外层均增加高强度玻璃纤维网加强，从而保证线圈不会因温度的变化而出现绝缘开裂现象，高压线圈绝缘等级为H级。
高压线圈采用先进的真空卧式浇注工艺，树脂渗透性强，产品的局部放电量 <5pC，变压器的运行过程中无缺陷，保证更长的安全使用寿命。
低压线圈采用优质铜箔和H级绝缘材料绕制而成，低压线圈应设置1~3层散热气道，散热气道应采用散热性能更优的铝管替代传统的玻璃纤维棒。
变压器高、低压线圈绝缘等级为H级，温升限值按F级（100K）考核，运行时线圈最高温度远低于绝缘系统最高温度。
以保证变压器具有更大的温升裕度，运行更安全可靠且具有更强的过载能力，并且变压器绝缘老化缓慢，寿命长，正常运行寿命应大于30年。
5.2 变压器防潮能力强，阻燃性能好，绝缘材料具有自动熄火的特性，遇到火源时不产生有害气体。
变压器应能够随时投入运行，停止运行后一段时间可不经干燥而直接投入，并允许在正常环境温度下，承受80%的突加负载。
5.3 变压器铁芯材料应选用进口优质冷轧晶粒取向硅钢片，步进叠片工艺，硅钢片采用日本新日铁27D084材料，并自动叠装，从而保证硅钢片剪切毛刺小（<0.02mm）、叠片的接缝小而均匀。
变压器铁心和金属件均应可靠接地，并有明显的接地标志，铁心和金属件均有防锈保护层。
5.4 变压器应具有较强的结构强度，从而保证具有较强的抗振动能力和抗短路能力，保证能够耐受8级地震而不损坏。
投标时应提供短路校核计算报告（包括动稳定和热稳定）。
5.5 变压器带温控及温显装置，温度传感器采用3只PT100和3只PTC共同检测温度，温度传感器置于每相低压线圈中。
温度控制装置具有显示变压器三相线圈的运行温度、高温报警及超温跳闸信号输出、按温度自动开停风机的功能，同时具有传感器和风机故障报警功能。
5.6 主要原材料5.6.1 环氧树脂和固化剂：Huntsman(美国，H级绝缘树脂)5.6.2 硅钢片：进口优质冷轧硅钢片（新日铁27D084）5.6.3 以上所有的进口原材料需提供进口商检单给甲方验证。
5.6.4 导体：高压绕组：铜箔低压绕组：铜箔5.6.5 以上需提供生产实例图供甲方验证。
5.7冷却方式：自然空气冷却；可带风机，强迫空气冷却。
风机采用低噪音风机，并且通风方式可由温控器自动控制或通过手动切换。
变压器带温控及温显装置，温度传感器采用3只PT100和3只PTC共同检测温度，温度传感器置于每相低压线圈中。
温度控制装置具有显示变压器三相线圈的运行温度、高温报警及超温跳闸信号输出、按温度自动开停风机的功能，同时具有传感器和风机故障报警功能以及通讯功能。
变压器在风机开启情况下可过载50%长期运行而不影响其使用寿命。
5.8变压器应带优质冷轧钢板保护外壳厚度1.5mm，防护等级为IP20。
安装地面为水平地面，罩壳内部应有高压电缆固定支架。
结构强度高、防腐防锈性能好。
变压器外罩高低压侧均要求开门，以便维护检修，高压侧的门应于相应的高压柜断路器联锁，只有在断路器断开后，门才能开启。
变压器高压侧为10kv电缆下进线。
6、供货范围6.1 除非另有说明，变压器的供货范围应包括：见电力变压器数据表数量如有增减，投标人应响应数量的增减。
同时承诺按投标价格供货。
6.2 用于二次接线的接线箱，内含接线端子♦所有附件，保护装置仪表、配钢制防护外壳箱体，（防护箱体防护等级为IP30，变压器低压侧出线与低压柜母线连接。
）♦文件及图纸，包括试验报告♦完整的安装及试车说明♦安装及维护用的专用工具♦调试及两年运行所需的备品备件7、性能考核要求7.1 在变压器出厂之前，应进行出厂试验，包括：1)绕组电阻测定；2)电压比测量及矢量关系的校定；3)阻抗电压(主分接)短路阻抗及负载损耗的测量；4)空载损耗及空载电流的测量5)绝缘特性(绝缘电阻)的测定；6)绝缘试验7)其他国标及制造厂标准所要求的试验记录8)局放试验7.2 变压器通电之前应进行下列试验：1)绝缘检查2)相序检查3)保护装置检测4)国标要求的其他检测7.3 投标人出厂试验1）在进行性能测试前15天，传真通知招标人试验进行的准确日期：招标人将及时派授权代表到试验现场目睹测试，招标人代表有权对制造过程中形成的各种检验、试验报告进行检查或抽查；如招标人人员未按通知日期到达，投标人可自行测试。
2）投标人应积极配合招标人代表执行检验任务，提供其需要的工具、技术资料、检验试验报告等。
3）招标人现场性能考核4）性能考核的时间：试运合格之后半年内进行72小时连续运行考核，具体试验时间由投标人同招标人协商确定。
5）性能考核由招标人主持，投标人参加。
试验方案由招标人根据GB/T18149-2000编制，与投标人讨论后确定。
6）性能考核报告以招标人为主编写，投标人参加，共同签字盖章确认结论。
如一方对考核的结果有异议，双方协商解决，如无法达成一致意见，可委托双方认可并具有资质的第三方进行考核，双方认可考核结果，考核费用由持错误观点的一方支付。
进行性能考核时，投标人接到招标人试验通知而不派人参加试验，则视为接受考核结果，并进行确认签字盖章。
8、随机技术文件8.1 出厂试验记录；8.2 产品合格证书8.3 装箱单8.4 产品拆卸件一览表8.5 安装及操作手册8.6 图纸及外形尺寸8.7 一次性消耗品清单8.8 备品备件清单9、涂漆罩壳、温控箱和其它暴露的金属部件均应涂有适合现场条件的防护层，防护层应具有一定的防腐性能。
AUTOCAD格式）：➢主体材质证书➢各类检验、试验报告➢产品合格证及质量证明书（含外购件）➢安装、操作、维修手册。
