烙铁测温仪操作程序

电烙铁使用操作规范文件编号：编制日期：版本：A0版控制方式：副本编号：1.0目的：规范烙铁、焊枪正确使用，同时提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或者太低造成元件损坏和冷表焊，从而提高焊接品质；延长工具使用寿命，确保和提高产品质量、满足客户需求。

2.0范围：本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。

本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。

3.0职责权限：3.1工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。

3.2生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。

3.3品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。

3.4生产组长、IPQC/PQC及PE可以不定时做稽核监督。

4.0定义说明：4.1温控烙铁和可调节温度的电烙铁，对于可调温度的电烙铁其使用的实际温度必须在技术部提供的温度范围内。

4.2 固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。

4.2.1标示20-25W，对应焊接温度200-250度；标示30-35W，对应焊接温度250-300度；4.2.2标示40-45W，对应焊接温度280-350度；标示50W，对应焊接温度320-380度；4.2.3标示60W，对应焊接温度320-400度；标示75-80W，对应焊接温度350-400度；4.2.4标示100W，对应焊接温度380-450度。

5.0程序正文：5.2基本技术要求5.2.1电烙铁必须保证有良好的接地装置和可靠的接地电阻。

（例如3插的恒温烙铁内部有带接地）5.2.2锡焊点应润湿充足、光滑（无铅会略微灰暗）、无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊、等缺陷，必须保证良好导电性和一定的机械强度，焊锡点的高度应符合要求。

936
TGK、QUICK
PIKE

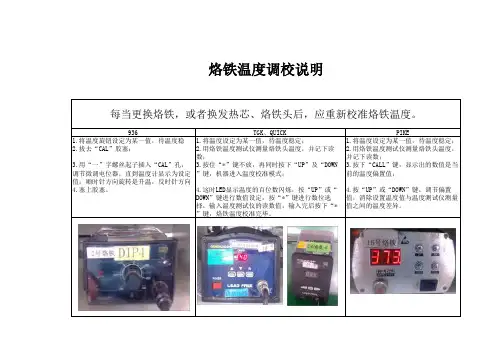

1.将温度旋钮设定为某一值，待温度稳定；1.将温度设定为某一值，待温度稳定； 1.将温度设定为某一值，待温度稳定；
2.拔去“CAL”胶塞； 2.用烙铁温度测试仪测量烙铁头温度，并记下读数；2.用烙铁温度测试仪测量烙铁头温度，
并记下读数；
3.用“一”字螺丝起子插入“CAL”孔，调节微调电位器，直到温度计显示为设定值；顺时针方向旋转是升温，反时针方向
3.按住“*”键不放，再同时按下“UP”及“DOWN ”键，机器进入温度校准模式； 3.按下“CALL”键，显示出的数值是当前的温度偏置值；
4.塞上胶塞。

4.这时LED显示温度的百位数闪烁，按“UP”或“DOWN”键进行数值设定，按“*”键进行数位选择，输入温度测试仪的读数值，输入完后按下“*”键，烙铁温度校准完毕。

4.按“UP”或“DOWN”键，调节偏置
值，消除设置温度值与温度测试仪测量
值之间的温度差异。

每当更换烙铁，或者换发热芯、烙铁头后，应重新校准烙铁温度。

烙铁温度调校说明。

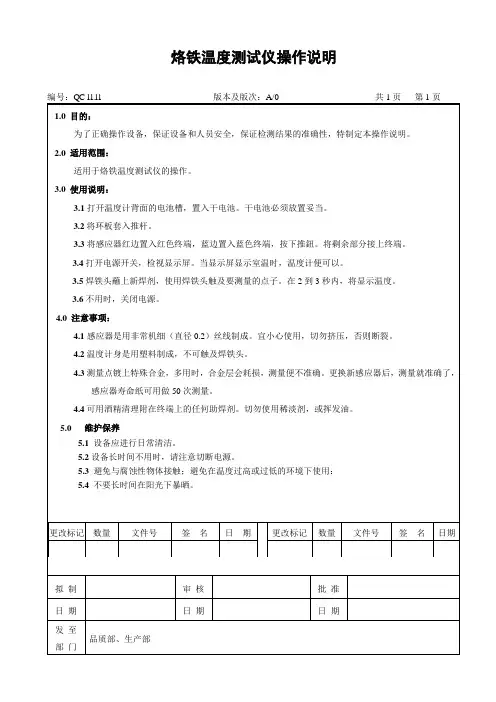

烙铁温度测试仪操作说明
编号： QC-11.11 版本及版次：A/0 共1页第1页
1.0 目的：
为了正确操作设备，保证设备和人员安全，保证检测结果的准确性，特制定本操作说明。

2.0 适用范围：
适用于烙铁温度测试仪的操作。

3.0 使用说明：
3.1打开温度计背面的电池槽，置入干电池。

干电池必须放置妥当。

3.2将环板套入推杆。

3.3将感应器红边置入红色终端，蓝边置入蓝色终端，按下推鈕。

将剩余部分接上终端。

3.4打开电源开关，检视显示屏。

当显示屏显示室温时，温度计便可以。

3.5焊铁头蘸上新焊剂，使用焊铁头触及要测量的点子。

在2到3秒内，将显示温度。

3.6不用时，关闭电源。

4.0 注意事项：
4.1感应器是用非常机细（直径0.2）丝线制成。

宜小心使用，切勿挤压，否则断裂。

4.2温度计身是用塑料制成，不可触及焊铁头。

4.3测量点镀上特殊合金，多用时，合金层会耗损，测量便不准确。

更换新感应器后，测量就准确了，
感应器寿命纸可用做50次测量。

4.4可用酒精清理附在终端上的任何助焊剂。

切勿使用稀淡剂，或挥发油。

5.0 维护保养
5.1 设备应进行日常清洁。

5.2设备长时间不用时，请注意切断电源。

5.3避免与腐蚀性物体接触；避免在温度过高或过低的环境下使用：
5.4 不要长时间在阳光下暴晒。

更改标记数量文件号签名日期更改标记数量文件号签名日期
拟制审核批准
日期日期日期
发至
品质部、生产部
部门。

一、操作流程 1 打开电源 2 温度设定 3 温度测量 4 不良品维修 5 异常处理 6 关闭电源
恒温烙铁作业指导书
二、 操作
四、相关图片
将恒温烙铁电源插头插入电源插座内，打开恒温烙铁电源，面板加热指 示灯闪烁，表示正在加热。
将恒温烙铁面板温度调节按钮旋转到标准温度值，等待面板加热指示灯 不闪烁时，表示温度到达设定值。恒温烙铁温度设定标准为：330±10℃ 。
不使用时需将铬铁嘴加锡保养，并关掉电源.
文件编号 文件版本
A/01
制定日期 页 码 第2页，共2页
三、注意事项
1.使用中的铬铁要不定时进行清洁（海棉需要用水加湿），加长烙铁的使用寿命， 2.使用时不可太用力敲锡，以免损坏铬铁。 3.对作业过程中烙铁产生的锡渣要及时清洁净。
将烙铁头加少量焊锡放在烙铁温度检查仪的传感器上3-5秒。观查显示数 值记录在【烙铁温度记录表】。恒温烙铁温度测试频率为：每班（12小 时）测试一次.
右手拿烙铁手柄，左手拿锡线进行维修。
对于温度超过规定范围的适当调节温度旋钮，使之达到要求，如温度调 节达不到要求范围内，由使用部门交工程部进行维修，维修后需再检测 合格才能使用.
