套接扣压式薄壁钢管敷设安装作业指导书(2021新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0377套接扣压式薄壁钢管敷设安装作业指导书(2021新版)1适用范围适用于建筑电气工程室内配电线路的套接扣压式薄壁钢导管安装。
2主要机具2.1机械设备：电焊机、砂轮切割机、台钻、手电钻、电锤、手持磨光机等。
2.2专用工具和通用工具：扣压器、手动弯管器、开孔器、台虎钳、搬手、钢丝钳、灰浆桶、灰铲、架梯、粉线袋等。
2.3测量、检测和试验设备：钢角尺、钢卷尺、水平连通器、水平尺、线坠等。
3环境保护与施工安全3.1安全措施3.1.1剔槽、打洞、切割钢材时，必须戴防护眼镜并洒水降尘。
3.1.2使用冲击电钻时，钻头应顶在工件上再打钻，不得空打或顶死，钻孔时应避开混凝土中的钢筋，必须垂直地顶在工件上，不得在钻孔中晃动。
3.1.3使用各种切割机和电锯，作业时，不得用手触摸刃具、模具、砂轮，发现有磨钝、破损情况应立即停机修整或更换后再使用。
操作时，加力要平稳，不得用力过猛。
3.1.4在平台、楼板上用人力弯管器煨弯时，应背向楼心，脸部要避开操作面。
3.1.5梯子底端放在平滑的地面，应该采取防滑措施；立梯的坡度以六十度为适宜。
3.1.6管子穿带线时，不得对管口呼唤、吹气，防止带线弹出。
3.1.7现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。
工具暂不使用时应拨掉电源插座。
3.1.8施工现场必须配备灭火器、砂箱或其他灭火工具。
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

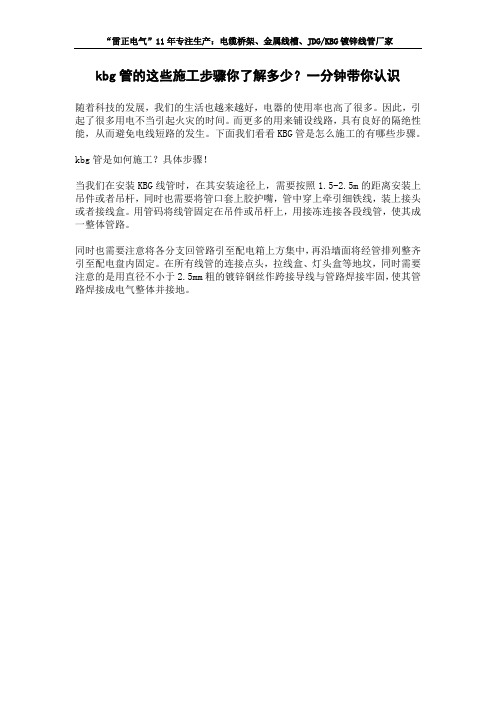

kbg管的这些施工步骤你了解多少？一分钟带你认识
随着科技的发展，我们的生活也越来越好，电器的使用率也高了很多。
因此，引起了很多用电不当引起火灾的时间。
而更多的用来铺设线路，具有良好的隔绝性能，从而避免电线短路的发生。
下面我们看看KBG管是怎么施工的有哪些步骤。
kbg管是如何施工？具体步骤！
当我们在安装KBG线管时，在其安装途径上，需要按照1.5-2.5m的距离安装上吊件或者吊杆，同时也需要将管口套上胶护嘴，管中穿上牵引细铁线，装上接头或者接线盒。
用管码将线管固定在吊件或吊杆上，用接冻连接各段线管，使其成一整体管路。
同时也需要注意将各分支回管路引至配电箱上方集中，再沿墙面将经管排列整齐引至配电盘内固定。
在所有线管的连接点头，拉线盒、灯头盒等地坟，同时需要注意的是用直径不小于2.5mm粗的镀锌钢丝作跨接导线与管路焊接牢固，使其管路焊接成电气整体并接地。
套接扣压式薄壁钢管敷设安装作业指导书1. 引言本文档旨在为套接扣压式薄壁钢管的敷设安装作业提供指导。
套接扣压式薄壁钢管是一种常用的管道材料，其优点包括安装方便、重量轻、耐腐蚀性好等。
本指导书将从准备工作、施工步骤、质量控制等方面进行说明。
2. 准备工作在进行套接扣压式薄壁钢管的敷设安装作业之前，需要进行一些准备工作。
2.1 材料准备•套接扣压式薄壁钢管：根据工程需求确定钢管的规格和长度。
•扣压接头：选择适当的扣压接头，并确认其规格与钢管相匹配。
•密封胶：选择具有良好密封性能的密封胶。
2.2 工具准备•切割工具：使用合适的切割工具切割钢管，确保切割平整。
•扣压工具：选择合适的扣压工具，确保扣压的质量和效果。
•清洁工具：使用清洁工具对待安装位置进行清洁，确保无任何杂质。
2.3 工作安全•穿戴安全装备：工作中必须穿戴安全帽、工作服、工作手套和安全鞋。
•注意通风：作业场所应具备良好的通风条件，避免聚集有害气体。
3. 施工步骤本节将介绍套接扣压式薄壁钢管的敷设安装的具体步骤。
3.1 定位测量在进行套接扣压式薄壁钢管的敷设之前，首先要确定敷设的位置和路径。
使用测量工具对敷设位置进行精确测量和定位。
3.2 钢管切割根据测量结果和实际需求，使用切割工具对套接扣压式薄壁钢管进行切割。
注意切割的平整和准确。
3.3 安装扣压接头将切割好的钢管两端分别插入扣压接头的套口中。
使用扣压工具对扣压接头进行扣压，确保扣压牢固和密封性好。
3.4 连接钢管将扣压好的钢管依次连接起来，注意保持连接的牢固和密封性。
3.5 密封处理使用密封胶对连接处进行密封处理，确保连接的完全密封和防腐蚀。
4. 质量控制为保证套接扣压式薄壁钢管的敷设安装质量，需要进行质量控制。
•检查扣压接头的质量和密封性能。
•检查钢管连接的牢固性和密封性。
•检查密封胶的使用和密封处理效果。
5. 安全注意事项在进行套接扣压式薄壁钢管的敷设安装作业时，需要注意以下安全事项。
KBG套接扣压式薄壁钢管安装工法（WJGF-009-2001）一、前言套接扣压式薄壁钢管（简称KBG管）是近年来开发用于室内低压布线工程的新型电气线路安装专用导管。
该产品针对厚壁钢管作为电线管路施工复杂等缺点设计，制造。
因其技术先进，结构合理,施工方便，是建筑电气线路敷设的一次重大革新。
KBG系列产品已取得认证，经过中国电工产品认证委员会等有关部门检验，被国家建设部列为97年度科技成果重点推广项目。
现在已被全国众多工程推广使用，并取得显著的经济效益和社会效益，我公司施工的山大教学楼，光威碳素车间等工程也使用了这一新材料。
二、特点：1、价格便宜、环保节能。
KBG管以薄代厚，增加了单位重量的延长米数，因而单位长度的价格优于普通的钢导管，既降低了工程造价，又节约了大量钢材，并且轻便易于搬运。
2、施工简便，新颖的套接扣压连接方式取代传统的螺纹连接和焊接施工，省去了多种施工设备和繁杂的施工环节，工效大大提高。
3、安全防火，施工现场无明火，无火灾隐患，整个建筑物的线管连成整体网络并接地，短路时自动切断电源不会引起火灾。
4、高度屏蔽，具有抗电磁干扰和防雷电功能，适用于智能建筑，通讯控制等布线导管。
5、产品配套，各种配件齐全。
KBG管开发中研发了大量与之配套使用的管接件接线盒及专用工具，使用方便、快捷。
三、适用范围本工法适用于一般民用、工业建筑工程中，1KV及以下照明与动力配线工程，弱电配线工程的钢管明、暗敷设及吊顶内钢管敷设工程。
四、工艺原理：管与管、盒（箱）连接，将KBG导管直接插入直管接头，弯管接头，螺纹管接头等管件，用专用扣压器在连接处扣压，即形成整根电线管路。
五、工艺流程及操作要点：1、施工工艺（1）暗管敷设弹好各层水平线，墙厚度线和设备基础线，配合土建施工。
在预制混凝土楼板上配管，应在楼板吊装就位并调整好，地面做好以前，弹好水平线；在现浇混凝土楼板内配管，应在底层钢筋绑扎完，上层钢筋未绑扎前进行；在现浇砼墙板、柱、梁内配管在钢筋绑扎后进行。
KBG管施工工艺方案一、了解套接扣压式薄壁钢导管的应用随着现行市场的需求，薄壁钢管的运用越来越多，其中KBG管即为扣压式薄壁钢管，其施工特点是：1 ．重量轻：在保证管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小，电线管为它的1.1～1.8倍；焊接钢管为它的2.7～4.1 倍，从而使施工安装、装卸搬运带来了很大的方便。
2．价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。
3．施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。
省去了多种施工设备和施工环节，如防腐操作等简化了施工，提高4~6倍工效。
既加快了施工进度又节省了施工费用。
4. 安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
5. 产品配件齐全：除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90o弯管接头。
另外有供施工用的专用工具扣压器和弯管器。
套接扣压式薄壁钢导管（KBG）管的技术参数详见表一，导管及配件规格详见附录。
KBG 管与其它金属管材的重量比较和施工比较详见表二、表三。
注：重量比=被比管材/套接扣压式薄壁钢导管二、使用范围设计及应用1. 使用范围：（1）用于室内正常环境和在高温、多尘、有震动及有火灾危险的场所。
也可在潮湿的场所使用。
不得在特别潮湿，有酸、碱、盐腐蚀和有爆炸危险的场所使用。
（2）使用环境温度为-15℃～+40℃。
2. 导线的载流量可按导线穿钢管时的导体长期允许载流量选择导线的截面积。
3. 在TN-C-S或TN-S系统中，管内应增设一根PE线，其截面积应满足《低压配电设计规范》的要求。
4. 管径选择（最小管径）：（1）强电线路：a. 三根及以上导线同穿一根保护管时，导线的总面积应小于保护管内截面积的40%；两根导线同穿一根保护管时，管内径不应小于两根导线直径之和的1.35倍；当多根不同截面的导线同穿一根保护管时，可按下式选择保护管管径。
薄壁不锈钢管卡压式连接施工工法薄壁不锈钢管卡压式连接施工工法一、前言薄壁不锈钢管卡压式连接施工工法是一种常用的管道连接方式，通过卡压薄壁不锈钢管连接件来实现管道连接。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 简便灵活：薄壁不锈钢管卡压式连接施工工法采用了先进的卡压连接技术，能够快速进行施工，节省施工时间和人力成本。
2. 紧密可靠：卡压连接工法采用了高强度的卡套，使得连接件与管道形成了紧密的结合，具有很好的密封性和承载能力。
3. 具有较高的适应性：卡压式连接施工工法适用于不同直径和不同材质的薄壁不锈钢管连接，广泛应用于石油、化工、食品、制药等行业。
4. 维护方便：卡压式连接施工工法采用了可拆卸的连接件，方便维修和更换，降低了运行成本。
三、适应范围薄壁不锈钢管卡压式连接施工工法适用于以下范围：1. 工业管道系统：包括石油、化工、制药、食品等行业的管道系统，并且适用于高温、高压和腐蚀性介质条件下的工作环境。
2. 水处理系统：适用于污水处理厂、泵站、水处理设备等管道系统中。
四、工艺原理薄壁不锈钢管卡压式连接施工工法是通过将卡套压缩到管道上，使其与管道形成紧密的连接。
具体的工艺原理如下：1. 准备工作：包括选用合适的薄壁不锈钢管和连接件、清理管道表面等。
2. 安装卡套：将卡套安装到管道上，并使用专用工具将其压缩到管道上。
3. 卡压连接：通过压缩卡套，使其与管道形成紧密连接，确保连接的密封性和承载能力。
五、施工工艺1. 准备工作：确定施工范围、准备所需材料和机具设备。
2. 清理管道：清理管道表面，确保其光洁无污染。
3. 安装卡套：选择合适规格的卡套，并将其安装到管道上。
4. 压缩卡套：使用专用工具，将卡套压缩到管道上，确保其与管道形成紧密的连接。
5. 检查和测试：对连接进行检查和测试，确保其密封性和承载能力。
六、劳动组织根据具体的施工规模和任务量，合理组织施工人员，确保施工进度和质量。
KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。
本文就KBG管特点和施工技术做一下阐述。
1 KBG管的特点1．1 质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。
KBG管与其他金属管的质量比较见表1。
表1 KBG管与其它金属管的质量比较 kcCm1_2 强度好KBG管虽然降低了管壁厚度。
但仍保持一定强度，满足施工要求，解决PVC管强度不够，容易破坏的弊病。
1．3 价格便宜KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。
1．4 施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。
省去了多种施工设备和施工环节，简化了施工，提高工效4—6倍。
既加快了施工进度又节省了施工费用。
KGB管与其他金属管的施工工艺比较见表2表2 KBG管与其它金属管的施工工艺比较1．5 产品配件齐全除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的9O。
弯管接头。
另外有供施工用的专用工具扣压器和弯管器。
1．6 安全施工管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
2 KBG管明暗敷设及吊顶内敷设的施工技术2．1 暗管敷设工程施工工艺(1)工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔(砖墙或砌体)一箱盒定向稳固一管路敷设一管路固定。
(2)材料的进场检验：①保证进场的KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。
KBG管施工工艺套接扣压式薄壁钢导管 (KBG管) 管材，是近年来开发用于 lkV 及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、 PVC管强度低容易破坏的状况研制而成的新型管材。
本文就 KBG管特点和施工技术做一下阐述。
1KBG管的特点1．1 质量轻与电线管、焊接钢管比较． KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的 1／3—1／4，为焊接管的 9／ 10—3／5，从而给施工安装、装卸搬运带来了很大的方便。
KBG管与其他金属管的质量比较见表 1。
表 1 KBG管与其它金属管的质量比较 kcCm1_2 强度好KBG管虽然降低了管壁厚度。
但仍保持一定强度，满足施工要求，解决 PVC管强度不够，容易破坏的弊病。
1．3 价格便宜KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。
1．4 施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。
省去了多种施工设备和施工环节，简化了施工，提高工效 4—6倍。
既加快了施工进度又节省了施工费用。
KGB管与其他金属管的施工工艺比较见表2表2 KBG管与其它金属管的施工工艺比较1．5 产品配件齐全除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的 9O。
弯管接头。
另外有供施工用的专用工具扣压器和弯管器。
1．6 安全施工管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
2KBG管明暗敷设及吊顶内敷设的施工技术2．1 暗管敷设工程施工工艺(1) 工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔 ( 砖墙或砌体 ) 一箱盒定向稳固一管路敷设一管路固定。
(2) 材料的进场检验：①保证进场的 KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒( 箱) ，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。
套接扣压式薄壁钢导管(KBG管)的特点及施工安装技术叶世锦
【期刊名称】《福建建材》
【年(卷),期】2004(000)004
【摘要】简介套接扣压式薄壁钢导管(KBG管)的特点与施工工序安装技术
【总页数】3页(P36-38)
【作者】叶世锦
【作者单位】福建六建建工集团公司水电设备安装分公司,福州,350005
【正文语种】中文
【中图分类】TU5
【相关文献】
1.套接扣压式薄壁钢导管及其施工 [J], 陈连生
2.套接扣压式薄壁钢导管（KBG）电线管路施工工法 [J], 黄玉燕
3.套接扣压式镀锌钢导管在建筑施工中的应用 [J], 吕东宁
4.套接扣压式薄壁钢导管的施工技术 [J], 侯海华
5.福建省建设厅关于批准发布省工程建设地方标准《套接扣压式薄壁钢导管电线管路施工及验收规程》的通知 [J], 卢达洲
因版权原因，仅展示原文概要，查看原文内容请购买。
kbg管安装规范步骤
kbg管安装规范步骤
kbg管是一种具有保护线缆和电线的钢管，相比于传统钢管，它质量更轻，安装更便捷和安全（安装无需焊接杜绝消防隐患），而且kbg管表面光滑，不易积藏灰尘和污垢，下面介绍一下kbg管安装的具体规范和步骤。
kbg管安装现场视频参考：
根据CECS100:98《套接扣压式薄壁钢导管电线管路施工及验收规范》-3管路敷设，具体的kbg管安装规范如下：
根据上述标准规定-工程交接验收步骤如下：
套接扣压式薄壁钢导管电线管路工程交接验收时，应对下列项目进行检查：
1、管材及其附件型号、规格；
2、各种规定距离；
3、各种支持件及固定点；
4、允许偏差值；
5、管路中连接点位置和扣压点状况；
6、管材及其附件防腐状况；
7、施工中造成建筑物损坏的修补情况；
工程在交接验收时，应提交下列技术文件和资料：
1、产品合格证，材质单；
2、竣工图；
3、变更设计的证明文件；
4、各种测试记录；
5、安装记录（含隐蔽工程记录和预检工程记录）。
以上便是关于kbg管安装规范步骤的介绍，希望看完后对大家在安装kbg管的时候作为一个参照标准，安全施工。
也可以帮助验收单位在验收工程的时候有一个正确的参考。

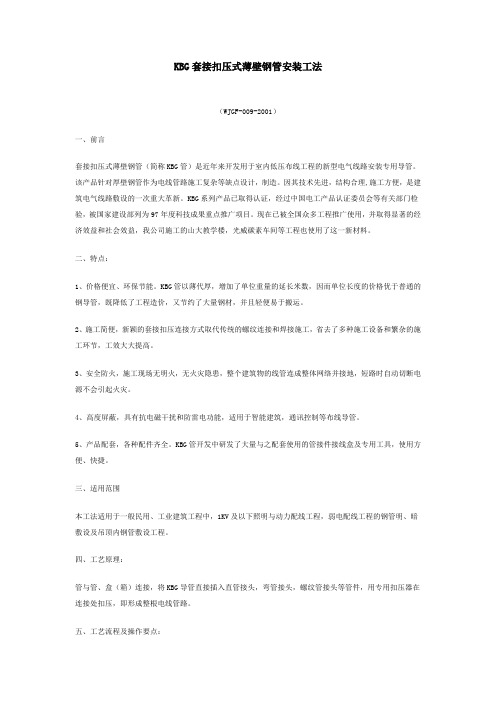

KBG套接扣压式薄壁钢管安装工法
（WJGF-009-2001）
一、前言
套接扣压式薄壁钢管（简称KBG管）是近年来开发用于室内低压布线工程的新型电气线路安装专用导管。
该产品针对厚壁钢管作为电线管路施工复杂等缺点设计，制造。
因其技术先进，结构合理,施工方便，是建筑电气线路敷设的一次重大革新。
KBG系列产品已取得认证，经过中国电工产品认证委员会等有关部门检验，被国家建设部列为97年度科技成果重点推广项目。
现在已被全国众多工程推广使用，并取得显著的经济效益和社会效益，我公司施工的山大教学楼，光威碳素车间等工程也使用了这一新材料。
二、特点：
三、1、价格便宜、环保节能。
KBG管以薄代厚，增加了单位重量的延长米数，因而单位长度的价格优于普通的钢导管，既降低了工程造价，又节约了大量钢材，并且轻便易于搬运。
四、2、施工简便，新颖的套接扣压连接方式取代传统的螺纹连接和焊接施工，省去了多种施工设备和繁杂的施工环节，工效大大提高。
3、安全防火，施工现场无明火，无火灾隐患，整个建筑物的线管连成整体网络并接地，短路时自动切断电源不会引起火灾。
4、高度屏蔽，具有抗电磁干扰和防雷电功能，适用于智能建筑，通讯控制等布线导管。
5、产品配套，各种配件齐全。
KBG管开发中研发了大量与之配套使用的管接件接线盒及专用工具，使用方便、快捷。
三、适用范围
本工法适用于一般民用、工业建筑工程中，1KV及以下照明与动力配线工程，弱电配线工程的钢管明、暗敷设及吊顶内钢管敷设工程。
四、工艺原理：
管与管、盒（箱）连接，将KBG导管直接插入直管接头，弯管接头，螺纹管接头等管件，用专用扣压器在连接处扣压，即形成整根电线管路。
五、工艺流程及操作要点：
1、施工工艺
（1）暗管敷设
弹好各层水平线，墙厚度线和设备基础线，配合土建施工。
在预制混凝土楼板上配管，应在楼板吊装就位并调整好，地面做好以前，弹好水平线；在现浇混凝土楼板内配管，应在底层钢筋绑扎完，上层钢筋
未绑扎前进行；在现浇砼墙板、柱、梁内配管在钢筋绑扎后进行。
并随墙、柱、梁配合土建施工立管、水平管等。
（2）明管敷设
配合建筑结构安装为预埋件，预留洞工作。
采用剔注法固定支架时应在抹灰前进行；采用膨胀螺栓固定支架时，应在抹灰后进行，配管应在土建喷浆、刷漆后进行。
（3）吊顶内管路敷设
配合建筑结构进行预埋件，预留孔洞工作，单独支撑、吊挂的管路，在吊顶龙骨安装前进行施工内部装修施工时，配合土建做好吊顶灯位及电器具位置翻样图，并在顶板或地面弹出实际位置。
（4）工艺流程图
熟悉图纸
选管
测位
管预制
螺纹管接头与箱盒
紧固
箱、盒、支架固定
管路敷设
管路连接接地
管路固定
2、操作要点
（1）熟悉图纸
施工前读通电气施工图，并且阅读建筑，结构及其它专业图纸，按施工图纸要求和施工规范、技术交底要求，综合考虑，确定管路敷设部位，走向以及箱（盒）的正确位置。
（2）选管
套接扣压式薄壁钢管的管材，连接附件及盒宜采用同一金属材料制作，使用的原材，应符合国家现行标准的规定，产品应有出厂合格证及检验报告，施工前外观检查应符合下列规定：型号、规格符合设计要求，管材表面有明显的产品标识；镀锌层良好、均匀，无剥落、锈蚀等现象；管材及连接附件，壁厚均匀，管口平整、光滑，内外壁表面光洁，无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；套接管件中心的凹型槽弧度均匀，位置正确、垂直。
螺纹附件的螺纹整齐，光滑，丝扣配合良好。
绝缘导线允许穿管根数及相应最小钢管管径见下表：
截面（mm2）
导线根数
2 3 4 5 6 7 8
1.0
16
1.5
2.5 20
4
25
6 32
10 20 26
32
40
16 25 40
25 40
35 32 40
（3）测位
配管前应按设计图纸结合施工验收规范的规定确定好配电设备、各种箱、盒及用电设备安装位置，然后根据暗配管宜沿最近路线，明配管路横平竖直的原则，顺线路的垂直和水平位置进行弹线定位。
（4）管预制
弯管：弯管一般采用专用煨弯器进行冷煨，在弯管过程中应注意弯曲处不应有折皱、裂缝现象，弯曲度不应大于管外径10%，弯曲时管子
焊缝一般宜放在管子弯曲方向的正、侧面交角处的45°线上。
（如下图）
断管：KBG管在配管前必须把管子按每段长度切断，用无齿锯切断时要用力均匀平稳，用手锯切钢管时，要注意使锯条保持垂直，管子切断后，断口处应与管轴线垂直，管口要用绞刀或锉刀铣光。
（5）螺纹管接头与箱、盒紧固
KBG导管进入盒（箱）时，应一孔一管，管与盒（箱）的连紧采用爪型螺纹管接头连接，应锁紧，盒（箱）孔应整齐，与管经吻合，严禁使用电、气焊开孔，严禁将管与盒（箱）进行焊接固定。
爪型螺纹管接头使用配套管件，有内丝、外丝两种。
（6）箱、盒、支架固定
暗配管路中安装的箱（盒）应与土建钢筋专业相配合，在箱（盒）体上、下侧按箱（盒）体标高、位置，焊接或绑扎两根附加钢筋，固定牢固箱（盒）体。
KBG管明敷设时，支架、吊架的规格，不应小于下列规定：圆钢直径6mm；扁钢30mmX3mm；角钢25mmX25mmX3mm埋注支架应有燕尾，埋入深度不应小于80mm。
KBG管明敷设时，排列应整齐，固定点牢固，间距离均匀，最大间距应符合下表：
管的直径（mm）
敷设方式
16～20 25～32 40
吊架、支架或沿
墙敷设
固定点间的最大距离（m）
1.0 1.5
2.0
（7）管路敷设
KBG管不应埋设于室外土壤内。
KBG管路暗敷设时，应沿最近的路线敷，且应减少弯曲；明敷设时，按照横平竖直的原则施工。
KBG管路有下列情况之一者，中间应增设拉线盒或接线盒：管路长度每超过30m，无弯曲；管路长度每超过20m，有一个弯曲；管路长度每超过15m，有两个弯曲；管路长度每超过8m，有三个弯曲；KBG管路明敷设时，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。
（8）管路连接接地
KBG导管电线管路连接，应采用专用工具进行，不应敲打形成压点。
严禁熔焊连接。
KBG导管电线管路连接处，管与套接管件连接紧密，内、外壁应光滑，无毛刺，且应符合下列规定：直管连接时，两管口插入直管接头中心凹型槽两侧；转角连接时，管口插入弯管接头凹型槽侧；KBG导管电线管路为水平敷设时，扣压点宜在管路上、下方分别扣压；管路为垂直敷设时，扣压点宜在管路左、右侧分别扣压。
KBG 导管电气管路，当管径为φ25及以下时，每端扣压点不应少于2处；当管径为φ32及以上时，每端扣压点不应少于3处，且扣压点宜对称，间距宜均匀。
KBG导管管与管的连接处的扣压点深度不应小于
1.0mm，且扣压牢固，表面光滑，管内畅通，管壁扣压形成的凹、凸点，不应有毛刺。
KBG导管电气管路连接处的扣压点位置，应在连接处中心。
扣压后，接口的缝隙，应采用封堵措施（可采用电力复合脂）。
KBG导管及其金属附件组成的电线管路，当管与管、管与盒（箱）连接符合以上规定时，连接处可不设置跨接线。
管路外壳应有可靠接地。
KBG导管电线管路与接地线不应熔焊连接。
KBG导管电线管路，不应做为电气设备接地线。
（9）管路固定
KBG管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。
KBG管路暗敷设时，管路固定点应牢固，且应符合下列规定：敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定，固定点间距不应大于1000mm；敷设在砖墙、砌体墙内的管路，剔槽宽度，不应大于管外径5mm，固定点间距，不应大于1000mm；敷设在预制圆孔板上的管路平顺，紧贴板面，固定点间距不应大于1000mm；KBG导管电线管路敷设完毕后，管路固定牢固，连接口符合规定，两端头应封堵。
六、材料
1、成品KBG管及管配件
2、接线盒、开关插座盒
3、接线箱
4、电力复合脂
七、机具设备
1、无齿锯、冲击钻、手枪钻
2、钢锯、弯管器、扣压器、圆锉刀、铰刀、手锤
八、劳动组织：电工2名、辅助工1名
九、质量及安全要求
1、质量要求：管路安装质量应执行中国工程建设标准化协会颁布的《套接扣压式薄壁钢导管电线管路施工及验收规范》（CECS100：98）要求，同时也应符合国家现行的有关规范的相应规定。
2、安全要求
（1）使用煨弯器应注意防止煨弯时反弹力作用于操作杆上，反弹击伤操作人。
（2）施工人员使用扣压器时注意不要把手放入扣压口内，以防伤手。
（3）管子堆放、搬运时，严禁野蛮装卸、重压和碰撞，以免管子变形。
十、效益分析：
1、节约钢材
KBG管材适用范围广，重量轻，相比普通钢管能节约大量的钢材，例如用量最大的Dg15管材，KBG管比重为0.37kg/m，普通管1.26kg/m，每米节约钢材0.91kg，万米节约钢材9.1吨，山大教学楼工程仅此一项可节约钢材20余吨，除此以外，使用KBG管材还可节约大量的辅助材料。
2、减少大量的设备费用
使用KBG管材只需配备专用的煨弯器、扣压器等小型工具，而无需象普通钢管那样使用套丝机、电焊机等大型设备，节约了工程的设备费用。
3、施工进度快、工效高、降低了人工消耗
使用KBG管材，由于不需套丝，不需做接地跨接，因此大大节省了人工成本，施工进度快，缩短了工期，山大教学楼工程使用KBG管材后，比镀锌钢管施工人工可节省46%。
