薄壁不锈钢管的介绍及安装应用(图文高清)

薄壁不锈钢管道的安装工艺要求及试验与验收
1、薄壁不锈钢管道安装施工工艺方法
（1）根据施工所需长度用专用采用手动割管器切断薄壁不锈钢管材，考虑管材承插部分的长度，其插入长度基准值见下表。

（2）管口清洁
管材切口断面应与管材的轴心线垂直，且去除毛刺、飞边，清理在切割过程中产生的污染物，对管材切断端部按下图所示进行整
形。

管件承口和安装管子端部应清洁，严禁被水和油污等介质污染椭圆度不得超过管径的2%。

（3）涂胶
在管件承口内均匀涂上厌氧胶，为保证均匀涂胶，涂胶棒应由外至里旋转均匀涂抹。

（4）插入承口
将薄壁不锈钢管道平行插入管件承口内，必须保证插入到底部，然后将管材旋转一周。

（5）定位
将管件管体安置于卡压钳的凹槽内，以卡压模具端面挡片定位。

（6）卡压
安装时，必须保持管材、管件与压钳轴心线之间的垂直，其垂直度不大于2°，使用卡钳对其进行卡压到位（上下模贴合），卡压压力值见下表。

稳压时间3~5秒钟后泄压。

（7）检测
采用专用六角量规，对准卡压的六角处进行检测。

2.薄壁不锈钢管道系统与其他管材管件的连接
（1）公称直径DN 50及以下的管道系统与其他管材连接时应采用薄壁不锈钢专用的转换连接件螺纹连接或法兰连接。

；公称直径DN65及以上的管道系统与其他管材连接时应采用法兰连接。

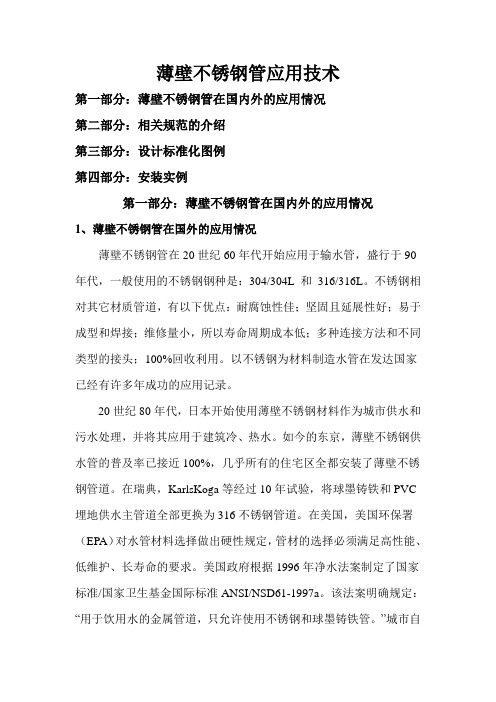

薄壁不锈钢管应用技术第一部分：薄壁不锈钢管在国内外的应用情况第二部分：相关规范的介绍第三部分：设计标准化图例第四部分：安装实例第一部分：薄壁不锈钢管在国内外的应用情况1、薄壁不锈钢管在国外的应用情况薄壁不锈钢管在20世纪60年代开始应用于输水管，盛行于90年代，一般使用的不锈钢钢种是：304/304L 和316/316L。

不锈钢相对其它材质管道，有以下优点：耐腐蚀性佳；坚固且延展性好；易于成型和焊接；维修量小，所以寿命周期成本低；多种连接方法和不同类型的接头；100%回收利用。

以不锈钢为材料制造水管在发达国家已经有许多年成功的应用记录。

20世纪80年代，日本开始使用薄壁不锈钢材料作为城市供水和污水处理，并将其应用于建筑冷、热水。

如今的东京，薄壁不锈钢供水管的普及率已接近100%，几乎所有的住宅区全都安装了薄壁不锈钢管道。

在瑞典，KarlsKoga等经过10年试验，将球墨铸铁和PVC 埋地供水主管道全部更换为316不锈钢管道。

在美国，美国环保署（EPA）对水管材料选择做出硬性规定，管材的选择必须满足高性能、低维护、长寿命的要求。

美国政府根据1996年净水法案制定了国家标准/国家卫生基金国际标准ANSI/NSD61-1997a。

该法案明确规定：“用于饮用水的金属管道，只允许使用不锈钢和球墨铸铁管。

”城市自来水供水管网，主干管改造，一律选用不锈钢管和球墨铸铁；进入高楼的供水管，无一例外首选不锈钢作为供水管。

最新的2003版美国国际标准委员会的水管和住宅标准再次包括了这方面的内容。

在国外，室内燃气领域常见的燃气管道的有波纹不锈钢管、黑铁管和铜管。

波纹不锈钢管具有良好的密封性、耐腐蚀性、耐高温性、抗氧化性、抗震性，安装技术简单快捷，管道接口少，使用寿命长等优点，而它最主要的缺点是遭受雷击引起的火灾概率比前两种都大，故主要用于连接测量仪表到炉具炊具之间的管道以及室内燃气管道。

2、薄壁不锈钢管在国内的应用情况国内于20世纪90年代末才开始生产、使用薄壁不锈钢管，目前大量应用于建筑给水和直饮水的管道。

薄壁不锈钢管连接方式常用管道连接1.1管道连接种种管道连接，由于生产工艺要求、管道材质、施工情况等多种因素的不同，出现了尽可能最佳应对的各种连接方式。

目前国内采用的常用管道连接，有螺纹连接、法兰连接、焊接连接、承插连接、粘合连接、机械连接等。

1.2管道连接浅析上述螺纹、法兰、焊接、承插这四种连接，属传统的应用面较广泛的连接方式。

粘合连接具有一定的局限性。

机械连接一般指比较灵活、现场可组装的即安装较简捷的连接方式（此处机械连接属狭义范畴）。

2国外薄壁不锈管管道连接2.1国外不锈管管道连接种种厚壁不锈管，主要有螺纹连接、法兰连接、焊接连接三种方式，应用以工业管道为主，其管件相对比较简单。

在研制薄壁不锈管时，借鉴厚壁管螺纹等三种连接方式，开发了品种各异的管件，也就奠定了更加多样的连接方式。

国际上公认的薄壁不锈管管道连接技术，主要指压缩式、压紧式、推进式、焊接式、粘接式管件及其连接方式。

2.2管件采用的标准压缩式管件采用的标准有bs4368：part3：1974和din2353：1991；压紧式和推进式管件都列入了wbs（waterbyelawsscheme，由英国wrc管理）；日本jwwag116标准规定的管件主要有压缩式、压紧式、伸缩可挠式和焊接式；粘接式也由wrc批准，但对输送介质的温度、ph值都有限制范围[1].[2]。

3国内薄壁不锈管管道连接[3]我国薄壁不锈管管件的开发，在借鉴国外标准同时，结合自身专利，其产品可谓缤纷多彩。

据笔者调研，可归结为压缩式、卡压式、伸缩可挠式、焊接式、法兰式、活接式、沟槽式、粘接式等八大类别（尚有派生系列）及其连接方式。

3.1压缩式国产压缩式管件与国际上通称的压缩式管件一样，由配管插入管件承口，通过螺母紧固，使密封圈压缩起密封作用的一种连接方式（图1）。

首先，它似同管道传统的螺纹连接，所不同的是，在螺纹连接基础上，又加一道密封圈密封，另外其螺纹需事先加工并与管件本体焊接而成，配管需专用工具胀形，整个管件还包括预制的螺母。

表C1-3 技术交底记录No：工程名称交底部位工程编号日期交底内容：1、生活给水管道采用薄壁不锈钢管道，薄壁不锈钢管道的连接：当管道的公称直径≤100mm时采用环压连接，当管道的公称直径＞100mm时采用沟槽式机械连接或法兰连接。

2、管道切割与整形✧薄壁不锈钢管道切割可采用割管器、专用切割机、砂轮切割机、锯片切割机等工机具进行，按所需长度切断管材。

切口断面应与管材的轴心线垂直，且去处毛刺、飞边，清理在切割过程中产生的污染物。

✧为了克服管材在切割过程中或由其它因素造成的变形，方便插管连接和避免在插管的过程中管材割伤密封圈，断管后的管材必须用整形工具逐一将切口进行整形。

3、环压式连接管道✧当薄壁不锈钢管道的公称直径≤DN100时采用环压式连接。

✧经过整形处理的管道即可进行连接。

首先将密封圈套入管材中，不得割伤密封圈。

然后再将管材插入管件内，必须插到底。

然后将密封圈完全装入管材与管件之间的间隙内。

✧当环压工具钳口的记号面与管件外端口面一致时进行环压，当上下模块与环压垫片接触时卸压，然后将工件与钳头相对旋转≥15º后再进行第二次环压，环压到位后稳压≥3秒后再卸压。

✧工具在使用前将上、下模块尖角处插上少量的润滑油。

✧严禁上下模块不成对使用和不成对更换。

✧严禁模块色标与滑块的色标方向不一致。

✧严禁色标与管材方向不一致进行环压。

4、沟槽机械连接✧当薄壁不锈钢管道材料的公称直径＞DN100时采用沟槽式机械连接。

✧薄壁不锈钢管道连接时，先将被连接钢管的端部用专用厂提供的滚槽机加工出沟槽。

对接时，将卡箍（内壁包裹密封圈）可入沟槽内，使用力矩扳手对称拧紧卡箍上的螺栓，起密封和紧固作用。

✧卡箍分刚性和挠性两类，按实际需要选择。

✧密封圈材质为硅橡胶。

沟槽式薄壁不锈钢及滚槽规格表✧沟槽式机械连接安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。

薄壁不锈钢管安装指南一、卡凸式不锈钢管的连接及其应用范围卡凸式连接：是指在管材未端用专用的扩环工具在原管壁挤压出一个环形形状的凸环，从而使管材更好的锁定在管件中的一种方式。

不锈钢卡凸式连接适用于给水温度在-400C—2000C，工作压力在≤1.6Mpa的流体输送.广泛用于饮用净水、生活饮用水、冷水、热水、海水、燃气、消防、工业、医用气体等流体输送用的不锈钢管道。

特点：卡凸式管件的安装时间仅为焊接式或套丝管件的1/4时间，不仅缩短了施工工期，而且降低了安装成本。

无火源：施工现场不需要使用明火，提高了施工现场的安全系数。

凸环方便、锁紧螺母简单：使用简单、操作方便的专业的凸环机，锁紧螺母只需用扳手就可完成操作。

连接牢固：卡凸式不锈钢管及管件连接与卡压式、双环压式对比，具有更高的抗接强度。

可循环使用：卡凸式管件不论在任何场合与使用年限，均可反复拆装，循环使用管件和管材面不影响使用效果，达到经济又节约的目的。

二、选材1、由于采用薄壁不锈钢管，在相同的输送口径下，大大减少建筑配管所需的重量，注：薄壁不锈钢管是指壁厚在0.6-2.0mm的不锈钢带或不锈钢板用自动氩弧焊接制成的管材.2、薄壁不锈钢管的性能：外表美观、抗腐蚀性能强、力学强度高、抗震动冲击，无冷脆性，输水过程中不产生有害物质，可保证水质不在输送中产生污染，材料环保可回收。

3、选材尺寸：三、运输及存储搬运管材和管件时，应小心轻放、避免污染。

严禁剧烈碰撞、抛摔滚地。

管材和管件应存放在室内，不得露天存放。

管材应水平堆放在平整的地面或水平支垫上，放在支垫上时，外悬端部分不得超过0.5米,堆放高度不可超过1.5米,管件应按箱逐层堆放,高度不可以超过5箱. 避免与油污接触5、工具的使用5.1 I5.2 II5.3按上述说明，根据所需扩环的管材直径将相应的上压轴装入滑块套筒内，装上摇把。

逆时针转动压紧螺杆手柄、把滑块升高到适当的位置、将下压轴装到固定的位置，此时扩凸环机已调试就绪待用。

薄壁不锈钢管各类连接对比薄壁不锈钢管是指壁厚与外径之比不大于6%，壁厚为0.6mm~4.0mm的不锈钢管，其连接方式主要包括卡压式连接、环压式连接、对接氩弧焊连接、沟槽连接等。

一、各类连接方式1.卡压/环压式连接通过拧紧螺帽，使管件内的鼓形不锈钢圈变形紧固而封堵不锈钢管连接处缝隙的挤压连接方式，见下图所示。

2. 承插氩弧焊连接将钢管插入管件承口，用钨极氩弧焊(TIG)熔焊焊接而成一体的连接方式，见下图所示。

3.沟槽式连接在管材、管件平口端的接头部位加工(滚压加工或切削加工)成环形沟槽后，并由合式卡箍件、C型橡胶密封圈和紧固件组成的快速拼装接头的连接方式。

4.法兰连接用紧固件紧固相邻管端上的法兰使其连接牢固的连接方式。

二、各类薄壁不锈钢管道的优缺点1、氢弧焊接难以实现管道内外侧均受到情性气体有效保护，导致管道内壁焊接质量较差，容易造成腐蚀，且后期水质保持难度大；环压连接无物化破坏，且密封垫料为橡胶，长时间使用更能保证水质卫生。

2、对于管道分布较为密集，且工期紧张，交叉作业面大，施工难度大的项目，容易造成火灾隐患，对项目整体实施有较大影响；环压连接对操作空间、操作人员技术的要求大大降低，更利于大面积施工；尤其在生活区中管井施工，由于操作空间较小，造成焊透或漏焊的可能行更大，可能对后期使用带来不好的体验。

3、承插氢弧焊接为刚性连接，当受拉受压时，焊缝容易出现裂缝；环压连接为垫料完全填充，且具有弹性，受压能力优异。

因此从长期使用角度，环压连接的密封性能优于承插氢弧焊连接。

4、薄壁不锈钢管采用焊接工艺，施工时容易焊穿、焊透，大大增加施工维修成本。

5、在新实施的消防设计规范中，已经明确禁止氢弧焊的使用，而首推的连接方式则是环压连接；且环压连接时国家建筑标准设计在不锈钢管类中唯一推广的科技成果产品。

6、较多项目竣工至今，未发生过给水管道泄露事件，可见其稳定性得到了实践论证。

综合以上各项考虑，虽然环压连接方式造价稍高于焊接连接，但质量效果及成形效果远大于焊接连接，建议将薄壁不锈钢给水管DN100及以下连接方式改为环压连接，DN100以上为沟槽连接。

薄壁不锈钢生活用水管安装工法目录1. ...................................................................................... 前言 (3)2.工法特点 (3)3.适用范围 (3)4.工艺原理 (3)5. ...................................................................................... 施工工艺流程及操作要点 (3)6.材料与设备 (13)7.质量控制 (15)8.安全技术措施 (16)9 .环保措施 (21)10.效益分析 (22)11.应用实例 (23)薄壁不锈钢生活用水管安装工法1.前言薄壁不锈钢管(OCrl8Ni9或06Cr19Ni10)是以安全可靠、卫生环保、经济适用等特点，逐渐成为给水管材的新选择，能有效避免水源的二次污染，有效利用水资源；随看我国经济的快速发展，中国已经是世界上最大的建筑材料生产国和消费国，节能和技术创新主题将是行业的发展热点，不锈钢管道耐腐蚀、强度高，能够耐地面下沉和地震，寿命至少为70年，比塑料管等代用管材更经济；不锈钢水管被称为"21世纪真正的绿色管材〃，是一种公认的可以植入人体的健康材料，饮用水的处理设备、输送管道、存储容器、饮用器具等已经被世界各国通过科研、实验、使用及效果验证，采用薄壁不锈钢材料是最佳选择。

2.工法特点2. 1本工法主要根据薄壁不锈钢材料的性能特点，在安装施工过程各个工序中需要采取的关键措施方案及注意事项。

2.2在保证管材性能优势充分运用的基础匕降低工程成本，取得良好经济效益。

2.3简化施工操作难度，提高施工效率，缩短施工周期。

VV VV VV ■.适用范围I I I 本工法适用于所有民用、公用、工业等建筑物室内安装及其配套设施设备的薄壁不锈钢生活用水管道安装施工。

薄壁不锈钢管的连接方式及其选用Prepared on 22 November 2020薄壁不锈钢管的连接方式及其选用薄壁不锈钢管连接方式应根据管径、用途、建筑标准、铺设方法等因素合理选用。

薄壁不锈钢管可用于建筑给水（冷水、热水、饮用净水和消防给水等）和建筑排水（虹吸式屋面雨水排水和真空排水等）等管道工程，用于不同系统的薄壁不锈钢管应采用与之相适应的链接方式。

连接方式的种类一、挤压式连接方式分为：1．卡压式连接2．环压式连接3．4．双卡压式（双挤压式）连接5．6．内插卡压式连接7．二、扩环式连接方式分为：1．凸环式连接2．卡凸式连接3．4．锁扩式连接5．6．三、传统连接方式分为：1．沟槽式连接2．卡箍式连接3．4．法兰连接5．4．滚压螺纹O型圈连接5．插合自锁卡簧是连接四、焊接连接方式（当采用焊接连接方式时，管内壁应有惰性气体保护。

）分为：1．承插式氩弧焊连接2．对接式氩弧焊连接3．4．五、机械－焊接连接方式可采用卡压点焊式连接连接方式的选用一、公称尺寸为DN100及以下的薄壁不锈钢管宜采用挤压式连接方式；公称尺寸为DN100以上的薄壁不锈钢管宜采用扩环视连接方式或沟槽式、卡箍式或法兰式连接方式；焊接连接方式可用于各种管径薄壁不锈钢管的连接。

二、需才写的接口宜采用扩环式或沟槽式、卡箍式、法兰、插合自锁卡簧是连接方式。

三、铺设在管道井、管槽、壁龛内的管道，当安装位置空间狭小时可采用除挤压式连接和焊接连接以外的连接方式。

四、不能动用明火处，不得采用焊接连接方式。

五、在有振动、伸缩、沉降、阀门或水嘴频繁启用的场所，除应采取相应的振动、抗移位、防沉降等技术措施外，薄壁不锈钢管的连接宜采用相应的连接。

六、焊接连接，当壁厚小于2mm时，宜采用承插式氩弧焊连接；当壁厚大于2mm时，宜采用对接式氩弧焊连接。

七、虹吸式屋面雨水排水系统和真空排水系统的负压区不宜采用沟槽式连接，宜采用法兰、卡箍式、挤压式连接和焊接连接方式。

2.当做分项工程施工技术交底时，应填写〃分项工程名称〃栏，其他技术交底可不填写。

6.将管子垂直插入承插口底部，使管子深度标记与管件边缘对齐，最后把密封圈推入管件与管材之间的间隙中（密封腔内）将管件的环压连接部位按管材端部朝向着色面，将管材密封部位置于上下环压模具钳头的上下压块之间；管件与管材必须垂直于环压模具钳着色而方可环压操作，环压时，操作油泵对环压钳施压。

直至上下环压模具完全闭合，稳压3秒钟后卸压，环压操作完成。

7.环压操作完成后的检查（1）其环压部位质量应符合要求，并应做如下检查：密封端压接部位360°压痕应凹凸均匀；管件端面与管材结合应紧密无间隙；管件端面与管材压合缝挤出的密封圈的多余部位能自然断掉或简便去除。

（2）如因压块或工具损坏造成环压不到位，应用正常工具再做一次环压，并检查压接部位质量。

（3）当环压连接质量达不到质量要求时，应成套更换环压钳模具组件或将模具送修，卡压不当时，可用正常工具再做卡压，并应采用六角量规确认。

8.管道试压管道安装中应当分区，尽可能采用局部完工局部试压的办法。

一般水压试验压力为最高实际工作压力的1.5倍，试验压力后严密性保压时间不得低于30min,,二、质量控制1.主控项目（1）室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。

2.当做分项工程施工技术交底时，应填写〃分项工程名称〃栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写〃分项工程名称〃栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写〃分项工程名称〃栏，其他技术交底可不填写。

给水304锈钢管道安装材料要求：。

生活给水管及热水管采用304薄壁不锈钢管承插氩弧焊连接，管材与管件必须采用同一厂家，埋地部分采用外覆PE塑料防腐不不锈钢管，埋地人防给水管采用热镀锌钢管内衬不锈钢管安装，安装方式采用丝接接头采用聚稀防腐胶带缠绕。

材料进入工地后检查管材的内外表层应光滑无气泡、裂纹，管壁薄厚均匀，色泽一致，管材造型规格光滑、无毛刺，承口应有梢度，并与插口配套，材料进场必须有合格证和使用说明书，材料进场后必须用塑料纸包好，待交工时再拆除。

主要机具：电锤--套丝机--试压泵--电焊机--氩弧焊机--台钻等作业条件：所有安装项目的施工图纸已经过图纸会审和设计交底施工方案已编制。

对安装所需管材及配件阀门等附件及管道支撑件、紧固件等核对产品合格证、质量合格证书。

规格型号、品种数量并进行外观检查。

不得使用有损坏迹象的材料，如发现管道质量异常应在使用前进行技术鉴定或复检。

土建施工已具备管道安装条件，水平线管道轴线已在结构墙体上或楼板上画出。

管道连接地下人防给水管道采用丝接：套丝机应采用制动套丝机并采用润滑油润滑。

截管断管不能用管刀要用无耻锯或手工锯，断管后要及时清口，管内不得有毛刺妨碍正常流水。

管子与配件连接后，管道外漏部分及所有钳痕和外面损伤均要用防锈漆做防腐处理。

管道安装时其坐标、标高、坡度必须符合设计要求，并且在管道安装前应了解建筑物结构的平、立面图，熟悉给水工程的施工设计图纸和施工方案及其与土建工程的配合措施。

给水水平管安装时要有i=0.002的坡度，坡向泄水点，水平管的吊卡位置要准确。

操作工艺安装准备--预制加工--管道安装--水压试验--管道防腐保温--系统冲洗不锈钢管承插氩弧焊结生活给水及热水1施焊过程不需要焊材（以扩管边代替），由钢管插入管件承口，用钨极氩弧焊（GTAW）将承端部作一圈焊接,使管道熔成一体，不仅能使焊缝与管道浑然一体、成色一致，且能省却焊接辅料，并提高焊接速度。

2经耐压、气密、拉拨、负压和盐雾等试验，管件连接强度和密封性等性能，较其他连接方式具有明显的优势；它适用范围广，这种"无接头连接"的连接方式特别是在管道井、嵌墙等场合，更具有特殊的优势，省工省料，维修方便，符合环保要求。

薄壁不锈钢管安装指南一、卡凸式不锈钢管的连接及其应用范围卡凸式连接：是指在管材未端用专用的扩环工具在原管壁挤压出一个环形形状的凸环，从而使管材更好的锁定在管件中的一种方式。

不锈钢卡凸式连接适用于给水温度在-400C—2000C，工作压力在≤1.6Mpa的流体输送.广泛用于饮用净水、生活饮用水、冷水、热水、海水、燃气、消防、工业、医用气体等流体输送用的不锈钢管道。

特点：卡凸式管件的安装时间仅为焊接式或套丝管件的1/4时间，不仅缩短了施工工期，而且降低了安装成本。

无火源：施工现场不需要使用明火，提高了施工现场的安全系数。

凸环方便、锁紧螺母简单：使用简单、操作方便的专业的凸环机，锁紧螺母只需用扳手就可完成操作。

连接牢固：卡凸式不锈钢管及管件连接与卡压式、双环压式对比，具有更高的抗接强度。

可循环使用：卡凸式管件不论在任何场合与使用年限，均可反复拆装，循环使用管件和管材面不影响使用效果，达到经济又节约的目的。

二、选材1、由于采用薄壁不锈钢管，在相同的输送口径下，大大减少建筑配管所需的重量，注：薄壁不锈钢管是指壁厚在0.6-2.0mm的不锈钢带或不锈钢板用自动氩弧焊接制成的管材.2、薄壁不锈钢管的性能：外表美观、抗腐蚀性能强、力学强度高、抗震动冲击，无冷脆性，输水过程中不产生有害物质，可保证水质不在输送中产生污染，材料环保可回收。

3、选材尺寸：三、运输及存储搬运管材和管件时，应小心轻放、避免污染。

严禁剧烈碰撞、抛摔滚地。

管材和管件应存放在室内，不得露天存放。

管材应水平堆放在平整的地面或水平支垫上，放在支垫上时，外悬端部分不得超过0.5米,堆放高度不可超过1.5米,管件应按箱逐层堆放,高度不可以超过5箱. 避免与油污接触5、工具的使用5.1 I5.2 II5.3按上述说明，根据所需扩环的管材直径将相应的上压轴装入滑块套筒内，装上摇把。

逆时针转动压紧螺杆手柄、把滑块升高到适当的位置、将下压轴装到固定的位置，此时扩凸环机已调试就绪待用。
