水轮发电机定子安装工艺及流程1. 引言水轮发电机定子是水轮发电机的重要组成部分，它将水流能转化为电能。
定子的安装工艺和流程直接关系到水轮发电机的运行效果和安全性。
本文将介绍水轮发电机定子安装的工艺及流程，并提供详细的步骤和注意事项。
2. 工艺流程概述水轮发电机定子安装的工艺流程主要包括以下步骤：1.准备工作2.定子安装前的检查3.定子安装4.定子安装后的检验和调整5.验收下面将逐步详细介绍每个步骤的具体内容。
3. 准备工作在进行水轮发电机定子安装之前，需要做好以下准备工作：•确认定子的技术要求和安装要求。
根据设计文件和相关标准，了解定子的规格、尺寸、材料等技术要求，并熟悉定子的安装方法和流程。
•检查定子安装所需的工具和设备是否齐备。
包括起重设备、调整装置、定子本体、定子固定支架等。
•配置所需的人员。
根据安装工艺和流程确定所需的工作人员及其分工，并确保具备相关安全防护知识和操作技能。
4. 定子安装前的检查在进行定子安装之前，需要进行以下检查工作：•检查定子本体和相应零部件的准备情况。
检查定子本体和定子固定支架等配件的数量、规格、尺寸是否与设计文件要求一致，并检查其表面是否有损伤或污垢。
•检查起重设备和调整装置等安装设备的完好性。
确保起重设备和调整装置的安装完好，并检查其操作灵活性和安全性。
•检查水轮发电机底座的情况。
检查水轮发电机底座的水平度和垂直度是否符合要求，并检查底座的强度和稳定性。
5. 定子安装定子安装的具体步骤如下：1.使用起重设备将定子本体放置在合适的位置上。
2.通过调整装置，保证定子本体与端盖的间隙符合要求，确保定子的装配质量。
3.使用调整装置逐步调节定子的水平度和垂直度，保证定子在安装过程中保持平衡，并避免因不均匀装配而导致的振动和噪音。
4.使用定子固定支架将定子固定在水轮发电机底座上，确保其稳定性和可靠性。
5.检查定子与端盖之间的间隙是否符合要求，调整定子位置，使其与端盖之间的间隙均匀一致。
水轮发电机安装工艺pdf水轮发电机是一种利用水能转化为电能的发电设备，广泛应用于水力发电站等场所。
安装水轮发电机需要遵循一定的工艺流程，以确保设备安全运行，提高发电效率。
下面将为大家介绍水轮发电机安装的步骤和注意事项。
首先，在安装水轮发电机前，需要对施工现场进行勘测和设计。
包括选择合适的水源，测量水的流量和流速，并确定水轮发电机的安装位置和方向。
同时，还要对地质和土质进行分析，以便选择合适的基础材料和固定方式。
其次，进行基础的施工。
根据设计要求，选择合适的基础材料，如混凝土，进行基础的浇筑和固定。
同时，根据设备的重量和尺寸，确定基础的尺寸和形状，以确保设备的稳定性和安全性。
然后，进行水轮发电机的支架安装。
根据设计要求，选择合适的支架材料，如钢结构，进行支架的制作和安装。
支架的设计和安装要牢固可靠，能够承受水流的冲击和设备的重量。
接下来，进行水轮发电机的安装。
在安装之前，需要对设备进行全面的检查，确保设备没有损坏或缺陷。
然后，按照安装图纸，将设备放置在支架上，并进行固定。
在固定过程中，要注意设备与支架的配合度和稳定性，以及设备与水流的适配性。
最后，进行设备的调试和测试。
在安装完成后，需要对水轮发电机进行调试和测试，以确保设备正常运行和发电效率达到预期。
调试和测试包括设备的起动测试、负载测试和性能测试等。
在调试和测试中，需要按照操作手册和技术规范进行操作，确保设备的安全和有效运行。
总之，水轮发电机安装的工艺是一个复杂而关键的过程。
通过对施工现场的勘测和设计、基础的施工、支架的安装、设备的安装，以及调试和测试等步骤的合理操作和管理，可以保证水轮发电机的安全运行和发电效率的提高。
在实际施工中，要根据具体情况和技术要求，合理选择材料和工艺，以确保工程质量和效益。
水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。
水轮发电机包括转子、定子和转子轴承等。
2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。
调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。
3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。
它包括变压器、开关设备、保护装置和电流互感器等。
4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。
水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。
二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。
同时要考虑电网的接入方式和水轮发电机组的运输通道。
2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。
然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。
水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。
3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。
然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。
4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。
在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。
5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。
同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。
总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。
灯泡贯流式水轮发电机组安装流程灯泡贯流式水轮发电机组是一种常见的水力发电设备，利用水流的能量来驱动水轮发电机发电。
在安装灯泡贯流式水轮发电机组时，需要经历一系列步骤，包括选择安装位置、准备安装设备、安装水轮发电机组等。
本文将从这些方面详细介绍灯泡贯流式水轮发电机组的安装流程。
一、选择安装位置在安装灯泡贯流式水轮发电机组之前，首先需要选择合适的安装位置。
安装位置的选择应考虑水流情况、地形地貌、周边环境等因素。
通常情况下，安装位置需在水流充沛、水质优良的水域，确保水轮发电机组能够充分利用水流能量发电。
同时，地形地貌应平整，有利于设备的安装和维护。
此外，周边环境也需要考虑，尽量选择距离居民区较远的位置，避免发电过程对周边居民造成影响。
二、准备安装设备选择好安装位置后，接下来需要准备好安装设备。
首先是水轮发电机组本身，要确保设备的质量符合国家标准，同时还要根据实际情况选择合适规格的水轮发电机组。
其次是安装所需要的配件和工具，包括支架、螺栓、螺母、电缆、绝缘材料等。
另外还需要准备好人力和机械设备，确保顺利进行安装施工。
三、安装水轮发电机组安装水轮发电机组是整个安装流程的核心环节。
在安装水轮发电机组时，首先要进行场地测量和平整化，确保安装位置的平整度和稳定性。
接着是固定支架和水轮发电机组，通过螺栓、螺母等件将水轮发电机组牢固地固定在支架上。
随后进行接线工作，确保设备能够正常运行。
最后进行设备的检验和调试工作，确保水轮发电机组能够正常发电。
四、安全监测安装完水轮发电机组后，还需要进行安全监测工作。
这包括设备的运行监测和安全性检查。
通过监测设备的运行情况，时刻关注设备的状态，确保设备能够正常运行。
同时定期进行设备的安全性检查，确保设备没有损坏，维护设备的安全性和稳定性。
五、环保治理在安装水轮发电机组的同时，还需要重视环保治理工作。
从源头上减少水轮发电机组对环境的影响。
选择环保材料，减少污染排放，确保设备在发电过程中对周边环境的影响得到最小化。
水轮发电机组安装方案1. 引言水轮发电机组作为一种利用水能进行发电的装置，具有环保、可再生的特点，在能源领域具有重要的地位。
本文旨在提供水轮发电机组的安装方案，包括选址、设备安装、电气接线等方面，以帮助用户顺利进行水轮发电机组的安装。
2. 选址水轮发电机组的选址是非常重要的一步，合理的选址可以最大程度地提高发电效率。
以下是选址的一些建议：•水源供应：选址时要确保有充足的水源供应，水流量和水头是选址的重要考虑因素；•地质条件：选址地的地质条件要稳定，避免地质灾害的发生；•厂址与电网距离：选址时要考虑到水轮发电机组与电网的距离，尽量选择离电网近的地点，减少输电损耗。
3. 设备安装3.1 水轮发电机的安装水轮发电机的安装是整个安装过程的关键步骤之一。
以下是安装的基本步骤：•安装基础：首先需要在选址地上建立完善的基础设施，如安装水轮发电机组的水槽、引水管道等；•安装轮机部分：将水轮发电机的水轮部分安装在水槽内，确保水能充分作用于水轮；•安装发电部分：将发电机部分与水轮部分连接，并进行相应的固定工作；•安装辅助设备：根据实际需求，安装相应的辅助设备，如刹车装置、水位测量仪等。
3.2 水引流系统的安装水引流系统主要用于控制水流的流动以及将水引入水轮发电机组中。
以下是水引流系统的安装步骤：•安装水泵：将水泵安装在水源附近，通过引水管道将水引入水轮发电机组中；•安装水轮发电机组：将水引流系统的出口与水轮发电机组的进水口连接，确保水能充分作用于水轮。
4. 电气接线电气接线是水轮发电机组安装过程中不可忽视的一部分，负责将发电机产生的电能接入到电网中。
以下是电气接线的基本步骤：•连接变压器：将发电机的输出端与变压器相连，将发电机产生的低压电能转换为高压电能；•连接开关设备：安装开关设备，用于控制发电机的开启和关闭；•连接电网：将变压器输出端与电网相连，将发电机产生的电能输送到电网中。
5. 安全措施在水轮发电机组的安装过程中，安全措施是至关重要的，以确保人员和设备的安全。
水电站水轮机的安装方法与注意事项水力发电被誉为符合卒十会进展的绿色生态产业．是低碳零排放、绿色清洁的可再生能源，因此国家特别支持水电站的建立．而水轮机的安装是水电站的核心工程之一．关系到水电站的效率、寿命、稳定性与牢靠性。
为了保证水电站的工作效率与工作质量．就要确保水轮机的安装方法。
1．水电站水轮机的安装方法与程序首先是尾水管肘管的安装．通常我们要将尾水管肘管的各个环节进行焊接．调整好管道的位置和高度，把螺栓拧紧，在焊接的过程中要留意把锚钩点焊接牢同。
将尾水管肘管固定后，要对尾水管肘管的法向面高度进行校核．假如有必要可以用楔子和螺栓进行调整尾水管肘管要求在管道的底部设置灌浆孔。
要在管道焊接档环．预备好堵头。
安装完成后．要用经纬仪进行检查．通过检查法向面高度和中心位置．确定偏差在规定的范围内在浇筑混凝土时．混凝土浇筑的层数要根据工地的施工要求进行浇筑．混凝土浇筑每一层之间的时间间隔一般为10个小时．每一层在浇筑时．浇筑一半时要等待3个小时之后再进行另一半的浇筑．在这个过程中要对整个厚度进行振捣．从而使尾水管不会产生很高的静压力之后需要肯定的等待时间使混凝土同化．这样可以避开接缝处消失空隙浇筑时．要留意监测尾水管下部变形和移位．要避开消失尾水管倾斜现象。
在安装尾水管椎管时．要将尾水管椎管各部分吊装后进行焊接。
焊接时要调整好椎管的位置和高度。
固定椎管后，校核椎管法向面高度和平面度在同定尾水管椎管时．要留意用拉锚固定，要依据施工要求确定椎管的数量和位置安装结束后，再使用经纬仪进行检查。
要求施工偏差在规范要求以内。
在安装蜗壳时。
依据规定，蜗壳要安装在机坑中．支撑点在侧壁上。
在安装时。
要将尾水管的安装基准点对准水轮机安装基准点．在安装基准线之间拉直钢琴线作为标记．确认水轮机的安装高度和平面．标记在水轮机的侧壁上。
将蜗壳设置在指定位置．与地下金属物进行焊接。
在安装座环时．要留意在组装的预定地点划线．在螺栓孔内插入预紧螺栓．使水平度满意要求，之后连接各部分安上螺母，在螺纹两面涂防烧焦润滑剂．在同定螺母和缝隙的同时．还要检查好加工面是否发生错位．假如发生错位可以使用千斤顶对缝隙平面进行调整。

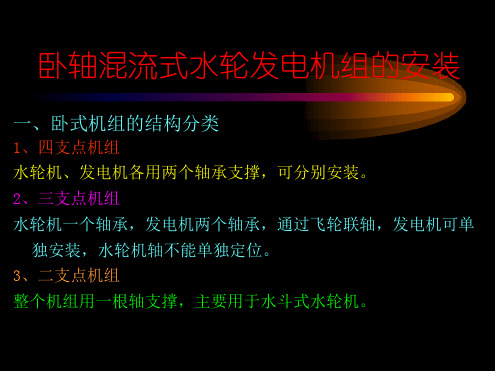

卧式的水轮发电机的安装卧式的水轮发电机，除容量很小的以外，都是由底座、定子、转子、轴承座等组成。
而且多数是采用管道式通风冷却，机坑与进、出风道相连。
因尺寸较小，转速较高，发电机定子和转子往往在厂内组装，经过试验后整体运到电站工地，安装工程相对简单。
一、安装的质量要求和基本程序（一）安装的基本质量要求卧式发电机都是以水轮机轴线为准进行安装的，最基本的质量要求是：1.发电机主轴法兰按水轮机法兰找正时，偏心量≤0.04mm；倾斜≤0.02mm；2.以转子为准调整定子的位置，发电机应气隙均匀一致，最大偏差不大于平均气隙的±10%，实测气隙时，应对每个磁极的两端，就转子不同的3~4个位置（如每次让转子转过90°）测量，取所有实测值的平均值为准，再计算偏差的大小；3.定子的轴向位置应使定子中心偏离转子中心，偏向水轮机端1~1.5mm，以便机组运行时使转子承受与轴向水推力相反方向的磁拉力，减轻推力轴承负荷并有利于机组稳定。
（二）卧式水轮发电机的基本安装程序卧式水轮发电机的安装程序因具体结构的不同有所差异，但基本安装程序如下：1.准备标高中心架、基础板及地脚螺栓；2.安装底座；3.安装定子、轴承座；4.转子检查及轴瓦研刮；5.吊装转子；6.与水轮机连轴、轴线检查、调整；7.安装附属装置；8.机组启动试运行。
二、卧式发电机转子的吊装卧式发电机底座、定子、轴承座的安装都以水轮机轴线为准，其安装方法与前述相同，但转子吊装与立式机组不同。
由于卧式发电机转子两端用轴承座支撑，中部的磁轭、磁极悬空在定子内，且气隙不大，又不允许转子与定子摩擦，所以转子的装入和拆卸都必须沿水平方向移动，这就形成了所谓“穿转子”的特殊工艺过程，其过程如图所示。
1.准备工作（1）准备吊具、吊索。
起吊转子时钢丝绳不能与转子两端接触，必须经过吊梁来悬挂转子。
吊梁如图（a）所示，是一根具有足够刚度的横梁，通常用工字钢或槽钢焊接而成。
水轮发电机安装技术点滴经验一、水轮机设备安装技术1、管型座的安装。
管型座正式安装前，先检查管型座预埋基础板的位置，基础板的平面位置误差不大于±5mm；高程误差允许0～5mm。
表面水平误差在总长度上不大于1mm；复测尾水管中心线及波浪度、高程等，以确定管型座的安装位置。
通过调整内管型座的中心、高程、桩号，其高程误差制约为0～±3mm，并且要求中心及桩号位置误差不大于±2mm。
最后对管型座的中心、高程、桩号、法兰面的垂直度进行精确调整，使得管型座各项参数符合规范和设计要求。
在管型座安装完成后就可以进行混凝土浇筑，在混凝土的浇筑过程中，一定要对管型座法兰平面度和垂直度的变化进行监测和制约，确保其安装精度。
2、导水机构安装。
导水机构由内、外配水环、导叶、导叶轴承、导叶操作环、重锤、连杆拐臂及保护、限位装置等组成。
在安装间对导水机构进行组装，然后用桥机整体吊入机坑安装。
1）将组合面清扫干净，去除毛刺、污渍后，装好密封条，并在密封槽内侧均匀涂上密封胶，组合后的技术要求为组合面间隙用0.05mm塞尺检查通过，上下游法兰面无错位现象。
2）组装就位：将拼装好的外环吊起，清扫干净外环上游法兰面后，用6-8个1m左右高的支墩将拼装好的外环支起并调平，检查外环上、下法兰的圆度、垂直度和平面度并记录。
内环清扫后吊入外环孔中央地面，并注意X、Y方向是否一致。
3）零部件配装：有编号的零部件须按照编号装配，不得随意对拼，对有间隙配合的零件，如轴套筒、密封环等应进行预装配，并检查配合间隙情况。
4）导水叶装配：在桥机吊钩上挂两个链式手拉葫芦作为导水叶的可调吊点，导水叶吊起后调整高度和角度，将导水叶大轴头插入外环轴孔中央，压入密封环时，应小心防止密封圈切边。
为防止偏重，导叶采取对称方式吊装。
全部导水叶与外环装配后，吊起内环使内环轴孔与导水叶轴孔对正，装上导叶接轴并把紧压轴螺母。
然后装配轴套筒，装配时采取引导措施预防密封圈出现切边现象。
