继电保护检验操作规程

电力系统继电保护装置试验规程继电保护装置是电力系统中重要的安全保护设备，其作用是在电力系统出现故障时，快速、精确地切除故障点，保护电力设备不受进一步的损坏。

为了确保继电保护装置的可靠性和有效性，需要进行试验和检验。

本文将介绍电力系统继电保护装置试验规程，以保证电力系统的安全运行。

一、试验准备1. 试验前检查：在进行继电保护装置试验前，需要对相关设备进行检查，确保其正常工作状态。

检查内容包括电缆、接线端子、电源、线路负载等。

2. 计划和资源准备：制定试验计划，并安排好所需资源，包括人员、设备和试验场地等。

3. 相关文件准备：准备好继电保护装置的试验规程、技术规范、试验报告模板以及试验所需的标准设备。

二、试验内容1. 功能试验：对继电保护装置的各项功能进行试验，包括过电流保护、距离保护、差动保护等。

试验过程中需根据试验规程设置合适的故障条件，并确保装置能够正确地切除故障点。

2. 精度试验：对继电保护装置的动作时间、动作电流等参数进行试验，以验证其精度和可靠性。

试验过程中需要精确测量试验结果，并与装置的额定参数进行比较。

3. 抗干扰试验：通过模拟各种干扰信号，测试继电保护装置的抗干扰能力。

试验过程中需模拟高频干扰、电磁干扰等情况，并检验装置是否能正确判别故障信号。

4. 保护装置组合试验：对电力系统中的继电保护装置进行组合试验，验证各个装置之间的配合和协调性。

试验过程中需模拟多种故障情况，并观察各个保护装置的动作情况。

5. 可靠性试验：通过长时间运行试验，验证继电保护装置的可靠性和稳定性。

试验过程中需要定期检查装置的性能，并记录其运行情况。

6. 安全性试验：对继电保护装置的安全功能进行试验，包括过载保护、短路保护等。

试验过程中需模拟各种故障情况，并观察装置是否能够及时切除故障。

三、试验操作1. 操作流程：按照试验计划和试验规程，进行试验操作。

操作时需严格按照操作步骤进行，避免操作失误。

2. 数据记录：在试验过程中，需要及时记录试验数据，包括试验参数、试验结果等。

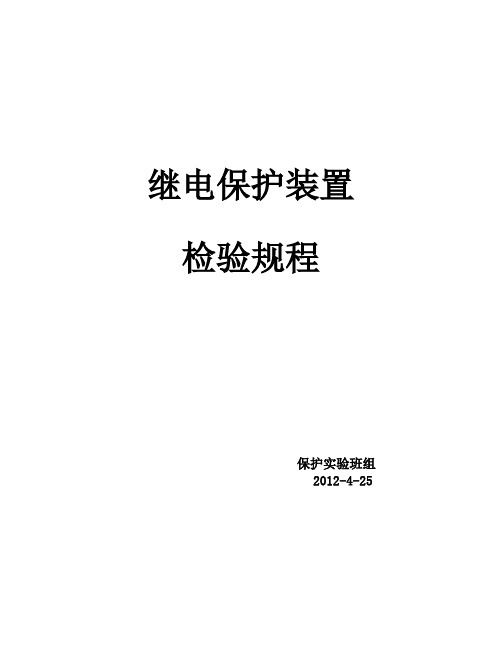

继电保护装置检验规程保护实验班组 2012-4-251 总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。

1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。

1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。

1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。

1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。

2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到 100％。

2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。

2.1.3 继电保护原则上随同一次设备停电进行检验。

各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。

2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。

2.1.5 线路两侧继电保护设备检验工作应同时进行。

2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。

安全自动装置的检验工作应统筹协调，合理安排。

3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。

3.1.2 新安装装置的验收检验，在下列情况进行：3.1.2.1 当新安装的一次设备投入运行时；3.1.2.2 当在现有的一次设备上投入新安装的装置时。

3.1.3 定期检验分为三种：3.1.3.1 全部检验；3.1.3.2 部分检验；3.1.3.3 用装置进行断路器跳、合闸试验。

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

继电保护自动装置检修规程1 主题内容与适用范围本规程规定了总厂所属水电站继电保护和安全自动装置的检验要求和项目。

本规程适用于总厂所属水电站继电保护和安全自动装置的检验。

2 引用标准《继电保护及电网安全自动装置检验条例》《继电器检验条例》《微机保护调试大纲》3 总则3.1 本厂所使用的继电保护装置和安全自动装置（以下简称装置）及其回路接线，必须按本规程进行检验，以确定装置的元件是否良好，回路接线、定值及特性是否正确。

3.2 继电保护装置和安全自动装置的具体检验方法和步骤按照调试大纲和继电器检验条例的要求进行。

3.3 未按本规程要求进行检验的、新安装的及经过改造的装置禁止投入运行。

3.4 为保证检验质量，提高检验进度，对微机保护应使用微机保护成套校验仪。

3.5 为获得比较准确的数据，对所有特性试验中的每一点，应重复试验3次，每次试验的数值与整定值的误差应满足规定的要求。

4 检验种类及期限4.1 检验分为三种。

新安装装置的验收检验，运行中装置的定期检验（简称定检），运行中装置的补充检验（简称补检）。

4.2 新安装装置的验收检验，在下列情况时进行。

4.2.1 当新安装的一次设备投入运行时。

4.2.2 当对运行中的装置进行较大的更改或增设新的回路时。

4.3 运行中装置的定期检验，分为三种：4.3.1 全部检验。

4.3.2 部分检验。

4.3.3 用装置进行断路器跳合闸检验。

4.4 补充试验分为四种：4.4.1 装置改造后的检验。

4.4.2 检修或更换一次设备后的检验。

4.4.3 运行中发现异常情况后的检验。

4.4.4 装置不正确动作后的检验。

4.5 定检期限应根据以下所规定的期限进行：4.5.1 新安装的装置，新投运后的第一年内必须进行一次全部检验。

4.5.2 已投运超过一年的，出厂年限少于十年的装置，每年进行带断路器传动试验，每5年进行一次完全检验。

4.5.3 出厂年限超过十年的装置，每年进行带断路器传动试验，每3年进行一次完全检验。

MJB-III 继电保护校验仪操作规程1.电源插座2.电源开关3.电压电流调节 4.同步开关 5.定值输出开关6.交流电压输出7.交流电流输出 8.固定电压输出 9.直流电压输出 10显示屏 11.保险丝座使用步骤：1. 继电保护测试仪应接入220V 交流电源。

2. 根据不同试验内容，选择电压、电流、触点状态、定值输出方式。

3. 通电前，应将“电压电流调节”旋钮调至“0”位。

4. 按下继电保护测试仪电源开关，启动继电保护测试仪，旋转“电压电流调节”旋钮至任意档位，使用万用表在输出测量端口进行测量，与调节档位进行输出数值进行对比，确认无误后，将“电压电流调节”旋钮归“0”位，关闭继电保护测试仪电源开关。

5. 根据测量需求连接导线。

6. 进行电压测量时，电压回路不能短路或过载。

7. 进行电流测量时，电流回路不能开路，根据负载选择电流档位，并选择相应线径的导线进行测量。

8. 进行触点开断时间测量时，应使用经计量有效的秒表，结合继电保护测试仪内置数字毫秒表同时测量并比对。

9. 测量结束后，断开电源开关，将“电压电流调节”旋钮归“0”位，移除测量测试线。

CJ2672耐压测试仪操作规程1.电源开关2.启动按键3.漏电选择按钮4.定时设置5.漏电流指示屏6.电压输出7.测试电压指示屏8.接地端子9.电压调节旋钮 使用步骤： 1. 接通电源：首先确定“电压调节”旋钮是否置于“0”位置，然后打开电源开关。

2. 设定测试电压范围：按下功能键中的电压选择键设定电压范围3KV 、5KV3.设定“漏电流”门限值：按下功能键的“预置、测试”键，调节电位器，“漏电流”表指示的值即是所设定值。

预置完毕，弹起此键，置于“测试” 4.设定定时时间：调节“定时”预置开关，此开关显示数字即为定时时间，如不需定时，可将“自动、手动”键设在“手动”位置。

5. 连接被测件：将测试线和被测件连接好6.按下“启动”开关，调节“电压调节”旋钮，缓慢升压到所需测试电压值。

电力系统继电保护设备检验规程引言：电力系统是现代社会中非常重要的基础设施。

为了确保电力系统的安全稳定运行，继电保护设备的可靠性和准确性至关重要。

本文将介绍电力系统继电保护设备的检验规程，以确保设备的正常运行和故障处理能力。

一、继电保护设备的分类继电保护设备是电力系统中的一种重要装置，主要用于检测电力设备的异常状态并采取保护措施。

根据功能和作用方式的不同，继电保护设备可以分为故障保护、过电流保护、差动保护等多种类型。

对于不同类型的继电保护设备，其检验方法和标准也应有所不同。

二、继电保护设备检验的内容继电保护设备的检验内容主要包括外观检查、功能测试、接口测试、性能测试等多个方面。

其中，外观检查主要是检查设备的表面是否有损坏、松动等问题。

功能测试主要是检查继电保护设备实现各种保护功能的准确性和可靠性。

接口测试主要是检查继电保护设备与其他设备之间的通信和数据传输的正常性。

性能测试主要是检查继电保护设备在各种工作条件下的稳定性和可靠性。

三、继电保护设备检验的方法和标准继电保护设备的检验应该按照相应的国家标准进行，如GB11022-2011《高压开关设备和控制设备的常用技术条件》、GB13955-2005《继电保护和自动装置用电气装置》等。

在具体检测过程中，可以采用仪器设备检测、观察试验、算法验证等不同的方法，并根据实际情况进行数据分析和处理。

四、继电保护设备检验的频率继电保护设备的检验应按照一定的频率进行，以确保设备的可靠性和准确性。

通常情况下，对于关键设备应每年进行一次全面的检验，对于一般设备可以每两年进行一次检验。

此外，在设备发生故障、维修或重要操作之前，也应进行相应的检验。

五、继电保护设备检验的记录和报告继电保护设备的检验过程应详细记录，并形成相应的检验报告。

检验报告应包括设备的基本信息、检验结果和分析、存在的问题和改进建议等内容。

检验报告应及时提交给相关责任人，以便进行后续维护和管理。

结论：电力系统继电保护设备的检验是确保电力系统安全运行的重要环节。

继电保护装置检验验收工作规程总则为进一步检验继电保护及自动装置的正确性，彻底杜绝各种事故的发生，根据有关保护反措及保护装置检验规程要求，特制定如下工作细则，以指导和规范现场工作。

（一）、直流回路1、两套独立主保护的直流回路应分别由保护专用直流熔断器供电,断路器操作的直流回路应分别由各自开关的直流熔断器供电。

2、辅助屏上的各套保护工作电源应分别经各自的控制开关接入装置。

3、交流回路和直流回路的电缆不能共用一根电缆。

4、若在施工拆除电缆时，特别注意和其他运行设备相连并带电的接线要在运行设备处将接线打掉，并填写于安全措施票中。

（二）、交流回路用和保护的电流、电压引入线，应采用屏蔽电缆，屏蔽层在开关场和控制室同时可靠接地；各相电流线，各相电压线及中性线应分别置于他同一电缆内。

（三）、保护屏及二次线1、保护屏1.1装置用截面不小于4mm2的多股铜线和接地铜排直接连通。

装设静态保护的保护屏间使用不得小于100mm2铜导体连接。

然后将保护屏接地网的一点经铜导体和主控室接地网连通。

专用接地铜排的截面不得小于100mm2。

1.2屏上的电缆必须用合适的电缆卡子固定良好，防止脱落、拉坏接线端子排造成事故。

1.3 跳（合）闸引出端子应和正电源适当隔离。

1.4到保护的交流及直流电源来线，应先经过抗干扰电容，然后才进入保护屏内，此时：1.4.1引入的回路导线应直接焊在抗干扰电容的一端；抗干扰电容的另一端并接后接到屏的接地铜排上。

142经抗干扰电容后，引入装置在屏上的走线，应远离直流操作回路的导线及高频输入（出）回路的导线，更不得和这些导线捆绑到一起。

143引入保护装置逆变电源的直流电源经抗干扰处理。

1.5弱信号线不得和有强干扰（如中间继电器线圈回路）的导线相邻近。

1.6高频收发信机的输入（出）线使用屏蔽电缆，屏蔽层接地，接地线截面不小于 1.5mm21.7除公用综合重合闸的出口继电器回路外，其他控制跳闸线圈的出口继电器，其跳闸连接片应装在跳闸线圈和出口继电器的触点间。

继保之星操作规程一、继电保护测试仪接入220V交流电源，接地线插孔可靠接地。

测试仪器主机禁止接到380V三相交流电源或直流电源上。

试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。

二、按下继电保护测试仪船形电源开关，启动继电保护测试仪，等待继保仪系统完全启动。

三、根据不同试验内容，连接电压、电流、开入开接线方式。

四、根据不同试验内容要求，做相关试验电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。

当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。

如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。

输入开入量电位有方向性，一般情况下最好使用空节点。

开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。

开入端子对于空接点和电位（10-250V）兼容。

但对带电接点的输入具有方向性。

如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。

本装置的具体内容，可参照继保之星说明书，如果是某个具体的功能操作和达到目的要求，一定要配合说明书要求来处理。

特别说明一点是，继保之星是一套精密仪器，价格昂贵，因此在搬运和运输过程中一定要小心轻放，应避免碰撞和摔倒。

交直流耐压试验设备操作规程一、目的明确试验原理、保证正确试验、确保人身设备安全。

二、试验原理将AC220V 50HZ工频电源输入操作箱，经自耦调压器调节电压输入至试验变压器的初级绕组。

根据电磁感应原理，在次级（高压）绕组可获得工频高压,使用直流时应抽出短路杆，在使用交流时，插入短路杆。

试验变压器高压绕组根据试验要求产生所需高压，将电压加到被测试件(或系统)上即可。

三、试验要求1、试验人员持证上岗，必须两人或两人以上。

2、试验人员明确分工、各负其责，语言交流方便。

目录1 概述 (1)1.1 试验主要依据 (1)1.2 试验使用设备及仪器 (1)2 检验项目 (1)2.1 一般项目检查 (1)2.2 模拟量参数 (1)2.3 交流电流源的检查 (2)2.3.1 交流电流源输出的幅值准确度 (2)2.3.2 交流电流源的幅频特性 (2)2.3.3 输出电流叠加谐波测量 (3)2.3.4 输出电流的带负载能力 (3)2.3.5 输出残余电流测量 (4)2.3.6 交流电流源的输出时间 (4)2.4 交流电压源的检查 (4)2.4.1 交流电压源输出的幅值准确度 (4)2.5 交流电流源与交流电压源相位控制 (7)2.6 直流电流源 (8)2.7 直流电压源 (9)2.8 自检及异常工况报警功能检查 (10)2.9 试验装置的功能性检查 (11)附录： (11)1 概述1.1 试验主要依据1.2 试验使用设备及仪器2 检验项目2.1 一般项目检查2.2 模拟量参数2.3 交流电流源的检查2.3.1 交流电流源输出的幅值准确度2.3.2 交流电流源的幅频特性2.3.3 输出电流叠加谐波测量2.3.4 输出电流的带负载能力2.3.5 输出残余电流测量2.3.6 交流电流源的输出时间2.4 交流电压源的检查2.4.1 交流电压源输出的幅值准确度2.4.2 交流电压源的幅频特性2.4.3 输出电压叠加谐波测量2.4.4 输出电压的带负载能力2.4.5 输出残余电压测量2.4.6 交流电压源的输出时间2.4.7 交流电压源与交流电流源的同步性2.5 交流电流源与交流电压源相位控制2.6 直流电流源2.6.1 直流电流源输出的幅值准确度2.6.2 输出电流的响应速度2.7 直流电压源2.7.1 直流电压源输出的幅值准确度2.7.2 输出电压的响应速度2.7.3 输出电压的带负载能力2.8 自检及异常工况报警功能检查2.9 试验装置的功能性检查附录：示波记录仪横河DL750使用方法简介1 常用按键及旋钮功能介绍1.1 按键MEASURE：执行波形参数自动测量的菜单。

继电保护和电网安全自动装置校验规程第一章总则第一条为了规范继电保护和电网安全自动装置（以下简称装置）的校验工作，以保证电网安全、可靠运行，本规程制定。

第二章校验范围第二条装置校验的范围包括：装置硬件设备、软件配置、参数设置、逻辑功能和接口功能等校验。

第三章校验内容第三条装置硬件设备校验内容包括：设备型号、设备标识、设备连接、设备固件版本、设备运行环境、设备备份等校验。

第四条装置软件配置校验内容包括：软件版本、软件功能、软件拓扑图、软件路径等校验。

第五条装置参数设置校验内容包括：设备参数、保护参数、通信参数、定值参数等校验。

第六条装置逻辑功能校验内容包括：逻辑运行时间、逻辑运行效果、逻辑运行参数等校验。

第七条装置接口功能校验内容包括：与上位机通信接口、与下位机通信接口、与其他装置通信接口等校验。

第四章校验方法第八条装置校验采用的方法包括：检查法、测试法、仿真法、对比法等。

第九条检查法是指通过检查设备硬件设备、软件配置、参数设置、逻辑功能和接口功能等的正确与否来进行校验。

第十条测试法是指通过实际操作装置，检验其在各种情况下的工作情况和响应时间来进行校验。

第十一条仿真法是指通过仿真软件或设备来模拟实际工作情况，检验装置在仿真环境下的工作情况。

第十二条对比法是指将待校验的装置与同类型、同性能、同参数等的装置进行对比，检验其是否一致。

第五章校验过程第十三条装置校验的过程包括：准备工作、测试操作、数据分析和评价等。

第十四条准备工作包括：准备校验设备、校验文档、校验环境等。

第十五条测试操作包括：装置启动、装置停止、装置切换、装置响应时间等。

第十六条数据分析和评价包括：对校验数据进行分析、处理和评价，形成校验报告。

第六章校验考虑第十七条装置校验的考虑包括：校验时间、校验人员、校验地点、校验方法、校验设备等。

第十八条装置校验的时间应在电网负荷较小的时期进行，以免对正常运行造成影响。

第十九条装置校验的人员应具备相应的专业知识和经验，能够正确、有效地进行校验工作。
