UG三维建模规范目录1范围 (1)2规范性引用文件 (1)3术语 (1)4三维建模的原则 (3)5三维建模的精度要求 (3)5.1曲线的精度。
(4)5.2曲面的精度。
(4)6三维建模的通用要求 (4)6.1绘图单位 (4)6.2日期格式 (4)6.3图层设置 (4)6.4线型 (5)6.5颜色 (5)6.6文本字体和字符集 (6)6.7引用集 (6)6.8部件属性 (6)6.9材料与质量特性 (8)6.10原点和坐标系设置 (8)6.11视图 (8)6.12应按规定的方式组织和显示数据： (8)6.13其它 (8)7文件目录与命名原则 (9)7.1文件目录 (9)7.2命名规则 (9)8三维建模的特征应用要求 (10)8.1特征应用的基本要求 (10)8.2体素特征 (11)8.3参考特征 (11)8.4草图特征 (11)8.5 拉伸、旋转和扫描特征 (11)8.6成形特征 (12)8.1 引用特征 (12)8.2螺纹特征（Thread Feature） (12)8.4用户自定义特征（User Defined Feature） (13)8.5部件间相关建模 (13)9标准件、借用件、外购件的三维建模 (13)9.1概述 (13)9.2典型结构件 (13)9.3借用件 (13)9.4外购件 (13)9.5钣金零件的三维建模 (13)10模型的检查和提交 (13)附表一标准内置函数 (1)NX软件三维建模规范1 范围本规范规定了采用NX软件进行产品设计时，在三维建模过程中所用的定义、三维建模的原则、三维建模的通用规定、文件管理、建模特征应用等要求。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
第4 章实体建模教学提示：实体建模是CAD 模块的基础和核心建模工具，UG 基于特征和约束的建模技术具有功能强大、操作简便的特点，并且具有交互建立和编辑复杂实体模型的能力，有助于用户快速地进行概念设计和结构细节设计。
教学要求：熟练掌握简单实体的建模方法，建立基本实体模型，包括长方体、圆柱体、圆锥体和球体。
4.1 基本实体模型的建立基本实体模型是实体建模的基础，通过相关操作可以建立各种基本实体，包括长方体、圆柱体、圆锥体和球体等。
4.1.1 长方体单击【特征】工具栏中的图标，弹出如图4.1 所示的【长方体】对话框。
1. 原点和边长度通过设定长方体的原点和3 条边的长度来建立长方体。
其操作步骤如下。
(1) 选择一点。
(2) 设置长方体的尺寸参数。
(3) 指定所需的布尔操作类型。
(4) 单击或者【应用】按钮，创建长方体特征。
【例4.1】用原点和边长度方式创建长方体。
操作步骤如下。
(1) 选择【插入】→【设计特征】→【长方体】选项，系统弹出【长方体】对话框。
(2) 在【类型】下拉列表中选择【原点和边长度】方式。
(3) 指定坐标原点为长方体的原点。
图4.1 【长方体】对话框(4) 在【长度(XC)】、【宽度(YC)】、【高度(ZC)】文本框中输入相应的参数，长60、宽40、高30。
单击按钮，生成长方体，如图4.2 所示。
2. 两点和高度通过定义两个点作为长方体底面对角线的顶点，并且设定长方体的高度来建立长方体。
UG NX 6.0 计算机辅助设计与制造实用教程·60·【例 4.2】 用两点和高度方式创建长方体。
操作步骤如下。
(1) 选择【插入】→【设计特征】→【长方体】选项，系统弹出【长方体】对话框。
(2) 在【类型】下拉列表中选择【两点和高度】方式，指定点 1 为坐标原点，点 2 为 XY 平面内的任一点。
沿 ZC 方向的高度设为 20，单击按钮，生成长方体，如图 4.3 所示。
图 4.2 由原点和边长度方式创建的长方体图 4.3 由两点和高度方式创建的长方体3. 两个对角点通过定义两个点作为长方体对角线的顶点 建立长方体。
UG---实体建模概述Unigraphics “建模”可帮助设计工程师快速进行概念设计和详细设计。
它是一个基于实体建模的特征和约束，让用户可以以交互模式生成和编辑复杂的实体模型。
设计工程师可以生成和编辑更逼真的模型，而花费的力气要比使用传统的基于线框和实体的系统少得多。
实体建模的优点建模提高了用户的表达式层次，这样就可以用工程特征来定义设计，而不是用低层次的 CAD 几何体。
特征是以参数形式定义的，以便基于大小和位置进行尺寸驱动的编辑。
特征∙强大的面向工程的内置成型特征 - 槽、孔、凸台、圆台、腔体 - 可捕捉设计意图并提高效率∙特征引用的图案 - 矩形和圆周阵列 - 并有单个特征位移，图案中的所有特征都与主特征关联圆角和倒角∙固定的和可变的半径过渡可以与周围的面重叠并延伸到一个 0 半径∙可以对任何边倒角∙峭壁边圆角 - 针对那些不能容纳完整的圆角半径但仍需要圆角的设计高级建模操作∙可以扫掠、拉伸或旋转轮廓来形成实体。
∙特别强大的抽空体命令可以在几秒钟内将实体转变成薄壁设计；如果需要，内壁拓扑可以与外壁拓扑不同∙接近完成的模制型件的拔模∙用户定义的常用设计元素的特征（需要用“UG/用户定义的特征”来提前定义它们）以前的 CAD 系统是用几何体构造和编辑方法来构建模型的。
这些方法生成的模型由线框和面组成，可通过几何体编辑的方法来编辑。
然而系统却不知道几何体之间的关系。
较新的参数化系统引入了概念建模方法，可用来构建几何体之间的关系。
这些方法依赖用户定义的约束和参数表达式来构建模型。
这种方法构建的模型更具智能性，但是限制太多；约束有时会让用户无法执行原先未预料到的修改。
参数系统也严重依赖通过扫掠草图而生成的体，而且构造和编辑的方法也不丰富。
“建模”应用程序是新一代的建模程序，它结合了传统和参数化这两种建模方法。
这样您就可以自由地选择最适合您需要的设计方法。
有些时候只有一个简单的线框模型就足够了，不需要构建复杂的约束实体模型。
第4章三维实体建模UG NX是一款专业化的、以三维实体建模为主的设计软件。
其模块中提供了各种标准设计特征，主要包括体素特征、扫描特征和设计特征等部分。
各标准特征突出关键特征尺寸与定位尺寸，能够很好地传达设计意图，且易于调用和编辑。
与其他一些实体造型的CAD软件系统相比较，UG NX软件在三维实体建模的过程中能够获得更大、更自由地设计空间，减少在建模操作上花费的时间，从而提高设计效率。
本章主要介绍体素特征、扫描特征和设计特征的创建方法，以及特征关联复制的各种操作。
本章学习目的：掌握各种体素特征的创建方法掌握各种扫描特征的创建方法掌握各种设计特征的创建方法熟悉特征的各种关联复制操作4.1 体素特征从建模的合理性和参数化要求出发，体素特征一般作为模型的第一个特征出现。
在UG NX中，体素特征包括长方体、圆柱体、锥体和球体等。
该类特征具有比较简单的特征形状，且均被参数化定义，用户可对其大小及位置进行尺寸驱动编辑。
4.1.1 长方体长方体是三维实体建模中使用最为广泛，也是最基本的体素特征之一。
利用【长方体】工具可以创建长方体或正方体等一些规则的实体模型，例如机械零件的底座和建筑墙体等。
按钮，系统将打开【块】对话框，如图所示。
的两个对角点，并设定长方体的高度参数来创建相应的长方体特征。
在【类型】面板中选择【两点和高度】选项，然后指定现有基准坐标系的基准点作为长方体的原点，并利用【点对话框】工具指定长方体底面上的另一对角点。
接着设置长方体的高度参数即可创建长方体，效果如图4-3所示。
“两个对角点利用该方式创建长方体时，只需在绘图区中指定长方体的两个对角点，即处于不同的长方体面上的两个角点即可。
选择【类型】面板中的【两个对角点】选项，并指定坐标系的原点作为一个对角点。
然后指定另一个长方体边线的中点作为另一对角点，即可完成长方体特征的创建，效果如图4-4所示。
4.1.2 圆柱体圆柱体是以圆为底面和顶面，具有一定高度的实体模型，其在生活中随处可见，图4-1 【块】对话框图4-2 利用【原点和边长】方式创建长方体图4-3 利用【两点和高度】方式创建长方体按钮，所示。

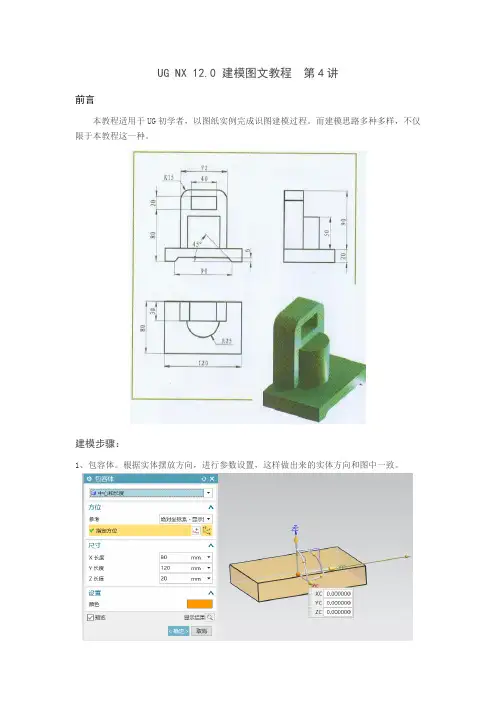

UG NX 12.0 建模图文教程第4讲
前言
本教程适用于UG初学者，以图纸实例完成识图建模过程。
而建模思路多种多样，不仅限于本教程这一种。
建模步骤：
1、包容体。
根据实体摆放方向，进行参数设置，这样做出来的实体方向和图中一致。
2、垫块。
选择上表面和下图所示棱边方向，进行参数填写，垂直于面方向为高度尺寸，棱边方向为宽度尺寸。
定位方式选择线落在线上，重合2次，按照下图进行选择，注意先后顺序。
3、凸台/支管。
选择实体上表面，根据图纸设置相应尺寸。
定位方式选择点落到线上，重复2次，按照下图进行选择，注意先后顺序。
4、腔。
选择矩形腔，选择表面和下图所示棱边方向，进行参数填写，垂直于面方向为高、深度尺寸，棱边方向为长度尺寸。
深度可以长一些，只要把实体穿透即可。
定位方式选择线落在线上和垂直两种，按照下图进行选择，注意先后顺序。
5、腔。
底板腔体，注意这个腔体两侧有斜角，为了快速完成建模，直接用腔体一次完成这个特征，必须选择底面作为放置平面，只有底面，才能设置锥角，锥角为四周都有，选择前后面都不合适；并选择下图所示棱边作为参考方向。
其中垂直于底面方向为深度，棱边方向为长度（长度可以长一些，只要把实体穿透即可）。
共线
垂直
见下图四周的锥角，所以长度方向设置的长一些，贯通整个实体，这样定位的时候只需要定一个方向共线即可，另一个方向已经贯穿不需要进行定位即可完成建模效果。
6、边倒圆。
选择图示的两个棱边，根据图纸尺寸设置参数。
7、完成建模。
ug建模流程
UG(Unigraphics)建模流程是一个系统化的过程,通常包括以下几个步骤:
1. 创建草图
草图是构建实体模型的基础。
在UG的草图环境中,您可以创建各种二维几何图形,如直线、圆弧、矩形等。
2. 拉伸特征
利用草图创建三维实体特征,常用的特征包括拉伸、旋转、sweepBlend等。
通过组合不同的特征可以创建复杂的实体模型。
3. 编辑特征
对已创建的特征进行编辑,如切割、倒角、去除等,使模型更加精确和光滑。
4. 装配设计
将单个零件装配在一起,形成产品的整体结构。
在UG中可以设置装配约束,模拟实际装配状态。
5. 绘制工程图
基于实体模型或装配体生成工程图纸,包括各种视图、剖视图、剖面、尺寸标注等。
6. 仿真分析
利用UG的仿真模块对模型进行静力学分析、动力学分析、热分析等,优化设计。
7. 数据管理
使用UG的数据管理功能对模型数据进行组织和管理,实现版本控制和共享协作。
整个建模过程需要反复迭代和优化,直至满足设计要求。
掌握UG建模流程对于设计人员来说是必不可少的技能。
UG基础培训教程一、引言UG（UnigraphicsNX）是一款由西门子PLM软件公司推出的集成化、全功能的CAD/CAM/CAE解决方案。
它广泛应用于产品设计、工程仿真、制造加工等领域，是目前市场上最先进的计算机辅助设计、制造和分析软件之一。
为了帮助初学者快速掌握UG软件的基本操作，本教程将详细介绍UG的基础知识、界面布局、常用功能以及实际应用案例。
二、UG基础知识1.1UG软件概述UG软件是一款高度集成化的三维CAD/CAM/CAE软件，支持从产品设计、工程仿真到制造加工的全过程。
其主要功能包括：（1）三维建模：创建、编辑、修改三维几何模型；（2）工程制图：、编辑、标注二维工程图纸；（3）装配设计：构建、编辑、分析产品装配结构；（4）工程仿真：进行结构、热、流体等分析；（5）制造加工：、编辑、优化数控加工路径。
1.2UG软件界面布局UG软件界面主要包括菜单栏、工具栏、功能栏、资源栏、视图栏、消息栏和图形区。
用户可以根据自己的需求，自定义界面布局，提高工作效率。
（1）菜单栏：包含所有UG命令，按照功能分类排列；（2）工具栏：提供常用命令的快速访问；（3）功能栏：显示当前激活命令的详细参数设置；（4）资源栏：提供对组件、视图、层等资源的快速访问；（5）视图栏：控制视图的显示方式，如透视、正交等；（6）消息栏：显示软件运行过程中的提示信息；（7）图形区：显示和编辑三维模型。
1.3UG软件基本操作（1）鼠标操作：左键用于选择、拖拽等操作；中键用于旋转视图；右键用于缩放视图；（2）键盘操作：方向键用于移动视图；Ctrl+Z用于撤销操作；Ctrl+Y用于重做操作；（3）视图操作：通过视图栏、功能栏等调整视图显示方式；（4）对象操作：选择、移动、旋转、缩放、复制、粘贴等；（5）层操作：创建、删除、隐藏、锁定层；（6）坐标系操作：创建、编辑、移动坐标系。
三、UG常用功能2.1建模功能UG建模功能包括草图、特征、表达式等。
01 UG软件概述Chapter发展壮大随着计算机技术的进步，UG 软件逐渐发展成为一个功能强大的CAD/CAM/CAE 系统，广泛应用于机械制造、航空航天、汽车等领域。
初始阶段UG 软件起源于1960年代，最初是作为一套工程绘图软件而开发的。
不断创新为了满足不断变化的市场需求，UG 软件不断进行技术创新和升级，引入了新的设计理念和工具，提高了设计效率和准确性。
UG 软件的发展历程UG软件的应用领域机械制造UG软件在机械制造领域有着广泛的应用，包括零件设计、装配设计、钣金设计等。
航空航天航空航天领域对产品的精度和可靠性要求极高，UG软件能够提供高精度的设计和分析工具，满足该领域的需求。
汽车汽车制造过程中需要大量的设计和分析工作，UG软件能够提供全面的解决方案，支持车身设计、内饰设计、发动机设计等。
UG软件的特点与优势强大的功能易用性高精度开放性02UG软件界面与基本操作ChapterUG软件界面介绍标题栏软件版本信息。
菜单栏工具栏提供常用命令的快捷方式，方便用户资源条显示当前可用的资源，如图层、坐标系、基准平面等。
绘图区状态栏显示当前操作状态和提示信息。
新建文件打开文件保存文件03020101020304Ctrl+Shift+S ，用于将当前文件另存为新文件。
另存为Ctrl+W ，用于关闭当前打开的UG 模型文件。
关闭文件Ctrl+Z ，用于撤销上一步的操作。
撤销操作Ctrl+Y ，用于重做上一步撤销的操作。
重做操作视图方向通过选择预定义的视图方向（如正视、俯视、左视等）来快速调整视图方向。
双击鼠标右键或按图到默认状态。
视图平移按住鼠标右键拖动进行视图平移。
视图旋转视图缩放视图控制与导航03草图绘制与编辑Chapter用于绘制直线段，可以通过指定起点和终点或利用极坐标等方式进行绘制。
直线工具用于绘制多边形，可以通过指定边数和中心点或利用顶点定位等方式进行多边形工具用于绘制圆弧，可以通过指定圆心、起点和终点或利用三点定位等方式进行绘制。
