工厂供配电系统的电气主接线

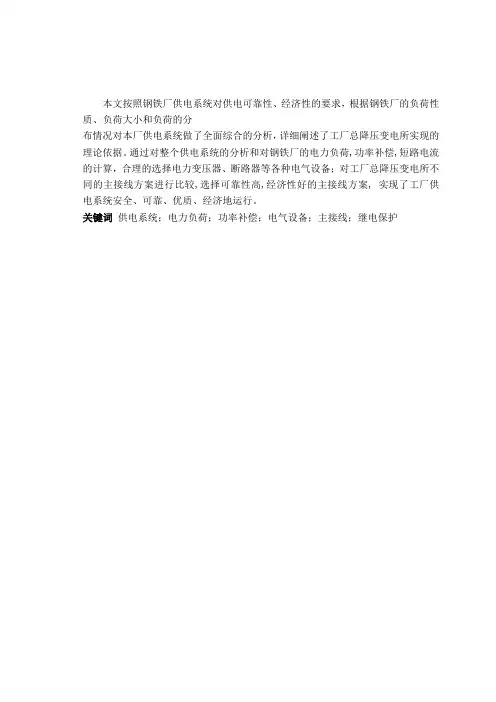

本文按照钢铁厂供电系统对供电可靠性、经济性的要求，根据钢铁厂的负荷性质、负荷大小和负荷的分布情况对本厂供电系统做了全面综合的分析，详细阐述了工厂总降压变电所实现的理论依据。

通过对整个供电系统的分析和对钢铁厂的电力负荷,功率补偿,短路电流的计算，合理的选择电力变压器、断路器等各种电气设备；对工厂总降压变电所不同的主接线方案进行比较,选择可靠性高,经济性好的主接线方案,实现了工厂供电系统安全、可靠、优质、经济地运行。

关键词供电系统；电力负荷；功率补偿；电气设备；主接线；继电保护目录1 前言1.1概述工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。

众所周知，电能是现代工业生产的主要能源和动力。

电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。

因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。

在一般工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重很小。

电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人生事故，给国家和人民带来经济上甚至政治上的重大损失。

因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。

由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。

工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。

工厂供配电系统主接线方案工厂供配电系统主接线方案一、概述工厂供配电系统是指将电源送到工厂各个用电设备的电气系统。

主接线方案是工厂供配电系统的基础，决定了电力传输的可靠性和安全性。

在设计工厂供配电系统主接线方案时，需要考虑到工厂用电需求、电源容量、用电设备位置等因素，以确保供电正常运行。

二、方案设计1. 供电负荷分析首先需要对工厂用电设备进行调查和测算，确定整个工厂的电力需求。

根据测算结果，估算工厂的最大负荷和平均负荷，并预留适当的负荷余量。

2. 供电方案选择根据工厂的用电需求和供电负荷，选择合适的供电方案。

一般可选择以下几种供电方案：（1）单电源供电方案：采用一条主干线将电源供给到整个工厂，适用于负荷较小的工厂。

（2）双电源供电方案：采用两条主干线，分别接入两个独立的电源，实现冗余供电。

当一个电源出现故障时，另一个电源可以继续供电，提高供电可靠性。

（3）环网供电方案：采用环形接线路网，多个电源供电到环网，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。

3. 主接线设计主接线是将电源供给到工厂各个用电设备的电缆或导线。

主接线的选择要根据工厂的负荷、电源容量、线路长度和安全指标等要素综合考虑。

一般可选择以下几种主接线设计方案：（1）单级主接线：即将电源通过主干线供给到各个用电设备的接线箱，适用于负荷分布较为均匀的工厂。

（2）级联主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备，适用于负荷集中的工厂区域。

（3）阶梯主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备。

每个接线箱的线路容量逐渐减小，以实现负荷均衡，适用于负荷分布不均匀的工厂。

（4）环形主接线：即采用环形结构的主干线，通过环网将电源供给到各个用电设备，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。

三、安全保护为确保供配电系统的安全性，还需要在主接线方案中考虑相应的安全保护措施：1. 过载保护：在主接线上设置过载保护装置，当负荷超过额定电流时，自动切断电源，避免电线过热引发火灾和损坏设备。

工厂供配电系统主接线方案工厂供配电系统主接线方案工厂的供配电系统主接线方案是工厂的电气设计中非常关键的一部分。

它是整个电气系统的主干线，直接关系到工厂电能的质量和稳定性。

因此，对于工厂供配电系统主接线方案的设计和规划，必须要非常严谨和细致。

本文将以某工厂电气设计为例，介绍工厂供配电系统主接线方案的相关内容。

一、工厂用电和供配电系统的概述本工厂的建筑面积为20000平方米，主要生产某类产品。

它的用电负荷非常大，分为高压和低压两部分。

其中，高压用电主要包括数台220kV变电站，两台20kV双回线变电站，以及大型的压缩机、氧气发生器等重要设备；低压用电主要包括各类照明、动力设备。

供配电系统包括变电所、主接线、辅助接线、电缆隧道、电缆桥架、配电柜、开关柜等电气设备。

二、供配电系统主接线的设计思路在工厂供配电系统的设计中，必须要考虑到以下一些要素：1. 安全可靠性：主接线系统应具有足够的容错性，确保在出现故障的情况下，能够及时修复，并且不影响整个供配电系统的正常运行。

2. 经济性：在保证供电设备供应的质量的前提下，主接线系统的设计也要尽可能考虑到经济性，避免造成不必要的浪费。

3. 灵活性：主接线系统的设计还要尽可能考虑灵活性，因为它是一个持续不断发展的系统，未来会有增设或更新设备的需求，因此主接线系统的设计应尽可能满足这些需求。

4. 可扩展性：主接线系统的设计还要考虑到其可扩展性，即使未来有新增设备的需求，主接线系统也应该可以扩容，以满足工厂用电的需求。

综上所述，我们需要在主接线系统的设计中考虑到这些要素，因为只有在满足这些要求的前提下，才能保证主接线系统的两大目标——质量和稳定性。

三、供配电系统主接线的设计方案在工厂供配电系统的设计中，主接线的方案是非常关键的。

特别是在电气规模相对较大的场合，主接线的设计方案关系到整个系统电能的质量和稳定性。

主接线的设计方案应该满足以下要求：1. 优选方案：主接线应选用视觉条件良好、架线方式合理、通道易于检修和扩容的接线方案。

电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。

电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。

电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。

同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。

电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。

电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。

全厂电气主接线方案1. 引言电气主接线方案是指对于整个工厂的电气设备进行主接线布置和安装的方案，它是工厂电气系统的重要组成部分，对于工厂的电气运行安全和稳定性具有重要意义。

本文将针对全厂的电气设备进行分析与设计，提出一种全厂电气主接线方案，旨在实现高效、可靠、安全的电气系统运行。

2. 设计原则在制定全厂电气主接线方案时，应遵循以下设计原则：2.1 安全性原则电气系统是一个高危险的系统，因此安全性是设计的首要原则。

在设计主接线方案时，要确保电气设备的连接牢固可靠，线路与设备的额定电流匹配，采取足够的保护措施，防止电气事故的发生。

2.2 可靠性原则工厂的电气系统对于生产运行至关重要，因此可靠性是设计的核心原则。

主接线方案应考虑电气设备的冗余设计，确保在某些设备故障或停机情况下，能够保证其他设备的正常运行。

2.3 灵活性原则工厂的电气系统通常伴随着产线的不断变化和发展，因此主接线方案应具备灵活性，能够满足工厂未来的扩展和改造需求。

同时，主接线方案应易于维修和维护，减少停机时间。

2.4 经济性原则在考虑安全、可靠性和灵活性的前提下，主接线方案也应符合经济性原则。

合理选用电缆、开关设备等材料，设定适当的线路容量，避免资源浪费。

3. 设计步骤制定全厂电气主接线方案的设计步骤如下：3.1 收集资料收集全厂电气设备的技术参数、平面布置图、工艺流程图等相关资料，了解工厂的电气需求和运行情况。

3.2 绘制电气系统图根据收集到的资料，绘制出全厂电气系统的基本结构图，标注各个设备的位置、型号、额定电流等信息。

3.3 制定主接线方案根据电气系统图和设计原则，制定出全厂的电气主接线方案，包括电缆的布置、连接方式、安装位置等。

3.4 核算线路容量根据各设备的额定功率和运行条件，核算出每条电气线路的容量，合理安排线路的排布和搭接。

3.5 选择电缆和开关设备根据线路容量的要求和安装环境的特点，选择合适的电缆和开关设备，确保其质量可靠、适用性强。

详解工厂变配电所的电气主接线工厂变配电所的电气主接线，是指按照一定的工作顺序和规程要求连接变配电一次设备的一种电路形式，又称为一次电路图、主接线图或一次接线图。

电气主接线的基本要求① 保证供电的安全性。

② 保证供电的可靠性。

电气主接线应根据负荷的等级，满足负荷在各种运行方式下对负荷供电连续性的要求。

③ 具有一定的灵活性和方便性。

电气主接线应能适应各种运行方式，并能灵活地进行运行方式的转换，以保证正常运行时能安全可靠供电，在系统故障或设备检修时，保证非故障和非检修回路继续供电。

④ 具有经济性。

⑤ 具有发展和扩建的可能性。

此外，对主接线的选择，还应考虑受电容量和受电地点短路容量的大小、用电负荷的重要程度、对电能计量(如高压侧还是低压侧计量、动力及照明分别计费等)及运行操作技术的需要等因素。

主接线的基本接线方式1.单母线接线母线(汇流排)是指汇集和分配电能的硬导线。

单母线的接线方式如图5.9所示。

断路器用于切断和关合正常的负荷电流，并能切断短路电流。

隔离开关有两种作用：靠近母线侧的称母线隔离开关，用于隔离母线电源和检修断路器;靠近线路侧的称线路侧隔离开关，用于防止在检修断路器时从用户侧反向送电，防止雷电过电压沿线路侵入，保证维修人员安全。

单母线接线简单，使用设备少，配电装置投资少，但可靠性、灵活性较差。

当母线或母线隔离开关故障或检修时，必须断开所有回路，造成全部用户停电。

这种接线适用于单电源进线的一般中、小型容量的用户，电压为6～10kV级。

2.单母线分段接线单母线分段的接线方式如图5.10所示。

这种接线方式引入线有两条回路，母线分成两段，即Ⅰ段和Ⅱ段。

每一回路连到一段母线上，并把引出线均分到每段母线上。

两段母线用隔离开关、断路器等开关电器连接形成单母线分段接线。

图5.9 单母线接线图5.10 单母线分段接线单母线分段便于分段检修母线，减小了母线故障影响范围，提高了供电的可靠性和灵活性。

母线可分段运行，也可不分段运行。
