3项目一供配电系统基础知识ppt课件

二. 工厂供电系统概 况
(一). 6~10kV进线的中型工厂供电系统
一般中型工厂的电源进线是6~10kV。 电能先经高压配电所(缩写HDS)，由高 压配电线路将电能分送至各个车间变 电所（缩写STS）。车间变电所内装有 电力变压器，将6~10kV的高压降为一 般低压用电设备所需的电压。如果工 厂拥有6~10kV的高压用电设备，则由 高压配电所直接以6~10kV对其供电。
精品课件
(二). 电力系统
图1-8 从发电厂到用户的送电过程示意图
精品课件
图1-9 大精型品电课件力系统简图
返回
第二节 电力系统的电压和电能质量
一. 概 述 电压和频率是衡量电能质量的基本参数。
一般交流电力设备的额定频率为50Hz,称为工频。《供电营业 规则》规定：“在电力系统正常状况下，供电频率的允许偏差为:
精品课件
3. 核能发电厂
核能发电厂，又称为原子能发电厂，通称核电站，它是利 用某些核燃料的原子核裂变能来生产电能，其生产过程与火电 厂大体相同，只是以核反应堆（俗称原子锅炉）代替了燃煤锅 炉，以少量的核燃料代替了大量的煤炭。其能量转换过程是：
核 裂 变 能 核 反 应 堆 热 能 汽 轮 机 机 械 能 发 电 机 电 能
交流电网和发电机的额定电压，如表1-1所示。表1-1中的电 力变压器一、二次绕组额定电压，是依据我国生产的电力变 压器标准产品规格确定的。
精品课件
表1-1 我国三相交流电网和电力设备的额定电压（据GB156-2003）
分类 低压
高压
电网和用电设备额定 电压 / kV
0.38 0.66
3 6 10 —— 35 66 110 220 330 500 750
(二). 用电设备的额定电压
电力线路的额定电压是平均电压UN ，即线路首端与末端 的平均电压，如图1-10所示。用电设备的额定电压一般规定与同
发电机额定电压 / kV
0.40 0.69 3.15 6.3 10.5 13.8,15.75,18,20,22,24,26 —— —— —— —— —— —— ——
精品课件
电力变压器额定电压 / kV
一次绕组
二次绕组
0.38
0.40
0.66 3及3.15
0.69 3.15及3.3
6及6.3 10及10.5
风力发电建在有丰富风力资源的地方。但其能量密度较小， 因此风轮机的体积较大，造价较高，且单机容量不可能做得很大。 风能又是一种具有随机性和不稳定性的能源，因此利用风能发电必 须与一定的蓄能方式相结合，才能实现连续供电。
地热发电是利用地球内部蕴藏的大量地热能来生产电能。地 热发电的热效率不高，不消耗燃料，运行费用低。因此地热还是属 于比较清洁的能源。但地下热水和蒸汽中大多含有硫化氢、氨、砷 等有害物质，因此对排出的热水要妥善处理，以免污染环境。
重要性： ➢ 做好供电，增加产量、提高质量、减轻劳动
强度。 ➢ 供电中断，会引起设备损坏，可能发生人身
事故。
精品课件
基本要求： ✓ 安全——不应发生人身事故和设备事故。 ✓ 可靠——连续供电。 ✓ 优质——电压和频率等的质量要求。 ✓ 经济——投资要省，运行费用低，节约电能和
有色金属。
精品课件
6.3及6.6 10.5及11
13.8,15.75,18,20,22,24,26
——
35
38.5
66
72.5
110
121
220
242
330
363
500
550
Байду номын сангаас750
825(800)
(一). 电网（线路）的额定电压 是国家根据国民经济发展的需要和电力工业发展的
水平，经全面的技术经济分析后确定的。它是确定各类电力 设备额定电压的基本依据。
由于核能是巨大的能源，而且核电具有安全、清洁 和经济的特点，所以世界上很多国家都很重视核电建设，核 电在整个发电量中占的比重逐年增长。我国在上世纪80年代 就确定了“发展核电”的电力建设方针，并已兴建了浙江秦 山、广东大亚湾、广东岭澳等多座大型核电站。
精品课件
4. 风力发电、地热发电及太阳能发电简介
(1)电网装机容量在300万千瓦及以上的为，±0.2Hz ； (2)电网装机容量在300万千瓦以下的，为±0.5Hz 。 电力系统非正常状况下，供电频率允许偏差不应超过±1.0Hz 。
对工厂供电系统来说，提高电能质量主要是提高电压质量问题。 包括：电压的偏差、波动和波形等。
精品课件
二. 三相交流电网和电力设备的额定电压 按照国家标准GB156-2003《标准电压》规定，我国三相
精品课件
图1-1 中型工厂供电系统简图
图1-1所示工厂供电系统的平面布线示意图
图1-2 图1-1所示工厂供电系统的平面布线示意图
精品课件
(二). 35kV及以上进线的大中型工厂供电系 统
图1-3 具有总降压变精电品课所件的工厂供电系统简图
图1-4 高压深入负荷中心的工厂供电系统简图
精品课件
(三). 小型工厂供电 系统
1：建筑供配电与照明系统基础知识 供配电系统基础知识（2）

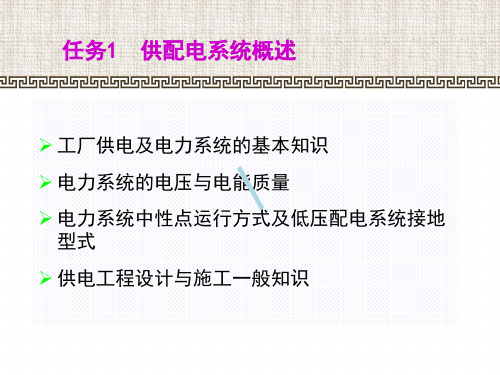

➢ 工厂供电及电力系统的基本知识 ➢ 电力系统的电压与电能质量 ➢ 电力系统中性点运行方式及低压配电系统接地
型式 ➢ 供电工程设计与施工一般知识
精品课件
模块1 工厂供电及电力系统的基本知识
工厂供电的意义和要求
含义：是指工厂所需电能的供应和分配，亦 称工厂配电。
水 流 位 能 水 轮 机 机 械 能 发 电 机 电 能 图1-7 采用有柴油发电机组 作备用电源的工厂供电系统
精品课件
2. 火力发电厂
燃 料 化 学 能 锅 炉 热 能 汽 轮 机 机 械 能 发 电 机 电 能
现代火电厂一般都考虑了“三废”（废渣、废水、废气）的综合利 用；有的火电厂不仅发电，而且供热。兼供热能的火电厂，称为热电厂。
图1-5 小型工厂供电系统简图
图1-6 低压进线的小型工厂供电
a) 装有一台变压器 b）装有两台变压器
系统简图
精品课件
(四). 设应急柴油发电机组的工厂供电系统
对于工厂的重要负荷，一般要求在正常供电 电源之外，另设有应急备用电源，最常用的备 用电源是柴油发电机组。
三. 发电厂和电力系统简介 (一). 发电厂 发电厂（power plant）又称发电站，是将 自然界存在的各种一次能源转换为电能（属二 次能源）的工厂。 1. 水力发电厂
